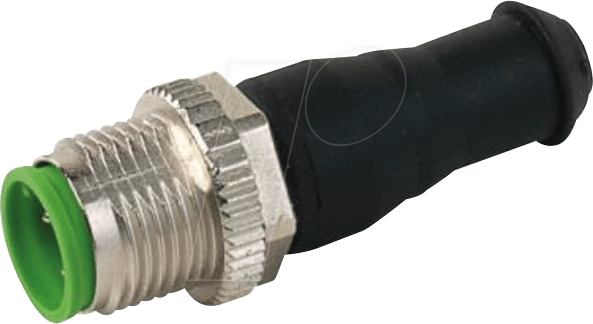

Zuverlässige Signalintegrität: Der DIS 10217 – M12 Bus-Abschlusstecker für anspruchsvolle industrielle Umgebungen
In der Welt der industriellen Automatisierung, wo Datenströme präzise und unterbrechungsfrei fließen müssen, ist die Wahl der richtigen Steckverbindung von entscheidender Bedeutung. Der DIS 10217 – Bus-Abschlusstecker M12, 5polig, female, gerade ist die essenzielle Komponente, die Signalverluste minimiert und eine robuste Termination in Bussystemen sicherstellt. Er ist die ideale Lösung für Ingenieure, Automatisierungstechniker und Systemintegratoren, die höchste Zuverlässigkeit und Langlebigkeit für ihre Anwendungen benötigen.
Maximale Signalqualität durch optimierte Bus-Termination
Der Kern der Funktionalität des DIS 10217 liegt in seiner präzisen Auslegung als Bus-Abschlusstecker. In Bussystemen, wie sie in der industriellen Kommunikation weit verbreitet sind (z.B. PROFIBUS, DeviceNet, CANopen), sind die Enden des Busses kritische Punkte. An diesen Enden können Reflexionen auftreten, die die Signalintegrität beeinträchtigen und zu Übertragungsfehlern führen. Der DIS 10217 absorbiert diese Reflexionen durch seine integrierte Abschlusswiderstandstechnologie und sorgt somit für ein sauberes Signal über die gesamte Buslänge. Dies ist ein entscheidender Vorteil gegenüber Standard-Steckverbindern, die keine aktive Abschlussfunktion bieten und somit anfälliger für Signaldegradation sind. Die 5-polige Ausführung in Kombination mit der weiblichen (female) Buchsenform ermöglicht die nahtlose Integration in bestehende oder neue Systemarchitekturen, wobei die gerade Ausführung eine einfache und platzsparende Montage in schaltschranknahen oder Feldanwendungen erlaubt.
Konstruktion und Material: Robustheit für jede Herausforderung
Die Langlebigkeit und Zuverlässigkeit des DIS 10217 sind das Ergebnis sorgfältig ausgewählter Materialien und einer durchdachten Konstruktion. Das Gehäusematerial ist typischerweise ein Hochleistungskunststoff, der resistent gegenüber Chemikalien, Ölen, Schmiermitteln und den gängigen Reinigungsmitteln in industriellen Umgebungen ist. Diese Beständigkeit ist entscheidend für den langfristigen Einsatz unter oft rauen Bedingungen. Die Kontakte sind aus einer korrosionsbeständigen Legierung gefertigt, die eine exzellente Leitfähigkeit gewährleistet und auch bei häufigem Stecken und Trennen ihre Funktionalität behält. Die IP-Schutzklasse, die in der Regel bei M12-Steckverbindern von hoher Relevanz ist, garantiert den Schutz vor Staub und Wasser, was für den Einsatz im Feld oder in Bereichen mit erhöhter Feuchtigkeit unerlässlich ist. Die mechanische Stabilität des Steckers, einschließlich der sicheren Verriegelungsmechanismen, verhindert unbeabsichtigtes Lösen und schützt die Verbindungen vor Vibrationen und mechanischer Belastung.
Vorteile des DIS 10217 auf einen Blick
- Optimale Signal-Termination: Verhindert Reflexionen und gewährleistet stabile Datenübertragung in Bussystemen.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien für den Dauereinsatz in anspruchsvollen Umgebungen.
- Industrietauglichkeit: Beständig gegen Umwelteinflüsse wie Chemikalien, Öle und Feuchtigkeit.
- Einfache Integration: Standardisierte M12-Schnittstelle, 5-polig, female, gerade für unkomplizierten Anschluss.
- Vielseitige Anwendung: Ideal für PROFIBUS, DeviceNet, CANopen und andere Feldbussysteme.
- Minimale Ausfallzeiten: Reduziert das Risiko von Kommunikationsfehlern und Systemausfällen.
- Langfristige Investition: Langlebigkeit und Widerstandsfähigkeit sichern eine hohe Lebensdauer.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Bus-Abschlusstecker |
| Schnittstelle | M12 |
| Polzahl | 5 |
| Buchsentyp | Female (Buchse) |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochleistungs-Kunststoff (typischerweise PBT oder ähnliches, für hohe chemische und thermische Beständigkeit) |
| Kontaktmaterial | Korrosionsbeständige Legierung (z.B. Messing versilbert oder vergoldet) zur Gewährleistung optimaler Leitfähigkeit und Langlebigkeit |
| IP-Schutzklasse | Typischerweise IP67/IP68 (je nach Ausführung und korrekter Montage) – schützt vor Staub und zeitweiliger oder dauerhafter Unterwasserbeständigkeit |
| Betriebstemperatur | Breiter Bereich, üblich sind -25°C bis +75°C oder höher, was den Einsatz in vielen Klimazonen ermöglicht. |
| Konfektionierung | Integrierter Abschlusswiderstand für die Bus-Termination |
| Anwendungsbereiche | Automatisierungstechnik, Feldbussysteme (z.B. PROFIBUS DP, DeviceNet, CANopen), Sensorik, Aktorik, industrielle Netzwerke. |
| Mechanische Belastbarkeit | Hohe Widerstandsfähigkeit gegen Vibrationen und Stöße durch robuste Bauweise und sichere Verriegelungsmechanismen. |
Anwendungsgebiete: Wo der DIS 10217 seinen Wert beweist
Der DIS 10217 – Bus-Abschlusstecker ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen Anwendungen. Seine primäre Funktion liegt in der korrekten Beendigung von seriellen Kommunikationsbussen, die in der modernen Automatisierungstechnik allgegenwärtig sind. Dies umfasst insbesondere:
- Feldbussysteme: Systeme wie PROFIBUS DP (Decentralized Periphery) für die Vernetzung von Steuerungen mit Feldgeräten sind ein Kernanwendungsgebiet. Hier sorgt der DIS 10217 für die definierte Impedanz an den Busenden und verhindert Reflexionen, die die Kommunikationsgeschwindigkeit und -zuverlässigkeit drastisch reduzieren könnten.
- DeviceNet und CANopen: Auch in diesen weit verbreiteten CAN-basierten Bussystemen ist eine ordnungsgemäße Termination unerlässlich. Der DIS 10217 ermöglicht die stabile Anbindung und zuverlässige Datenübertragung über längere Distanzen hinweg.
- Sensor- und Aktorverkabelung: In industriellen Anlagen werden Sensoren (z.B. für Druck, Temperatur, Position) und Aktoren (z.B. Ventile, Motoren) oft über Feldbussysteme an die Steuerung angebunden. Der DIS 10217 kann am Ende solcher Bussegmente eingesetzt werden, um die Signalintegrität aufrechtzuerhalten.
- Schaltschrankinstallationen: Innerhalb von Schaltschränken, wo eine dichte Verdrahtung Standard ist, ermöglicht die gerade Ausführung eine platzsparende und ordentliche Montage. Die Robustheit schützt vor den mechanischen Belastungen im Schaltschrankumfeld.
- Feldinstallationen: Dank seiner hohen Schutzklasse (oft IP67 oder IP68) ist der DIS 10217 auch für den Einsatz direkt im Feld geeignet, wo er Umwelteinflüssen wie Staub, Feuchtigkeit oder wechselnden Temperaturen standhalten muss. Dies ist kritisch für die Zuverlässigkeit dezentraler Automatisierungskomponenten.
Durch die präzise Funktion als Abschlusswiderstand trägt der DIS 10217 maßgeblich zur Reduzierung von Störungen und zur Erhöhung der Gesamtsystemstabilität bei. Dies führt zu einer Verringerung von ungeplanten Stillstandszeiten und erhöht die Effizienz industrieller Prozesse.
Häufig gestellte Fragen zu DIS 10217 – Bus-Abschlusstecker M12, 5polig, female, gerade
Was ist die Hauptfunktion eines Bus-Abschlussteckers wie dem DIS 10217?
Die Hauptfunktion eines Bus-Abschlussteckers ist die Beendigung eines seriellen Kommunikationsbusses. Er enthält typischerweise einen integrierten Widerstand, der die Wellenimpedanz des Kabels an den Enden des Busses anpasst. Dies verhindert Signalreflexionen, die zu Datenfehlern und Kommunikationsinstabilität führen können.
Für welche Bussysteme ist der DIS 10217 geeignet?
Der DIS 10217 ist primär für typische industrielle Feldbussysteme konzipiert, die eine M12-Schnittstelle mit 5 Polen verwenden und eine Bus-Termination erfordern. Dazu gehören unter anderem PROFIBUS DP, DeviceNet und CANopen. Seine Anwendung hängt von der spezifischen Bus-Spezifikation und dem erforderlichen Abschlusswiderstand ab.
Warum ist die weibliche (female) Buchsenform des DIS 10217 wichtig?
Die weibliche Buchsenform bedeutet, dass dieser Stecker als Gegenstück zu einem männlichen (male) Stecker dient. In Bussystemen wird diese Konfiguration oft verwendet, um Verbindungen zu erstellen, bei denen der Busbaum von einer Hauptleitung abzweigt. Der weibliche Stecker wird dann verwendet, um ein Gerät anzuschließen oder um eine Busleitung zu terminieren, wenn die letzte Geräteverbindung hergestellt ist.
Welche Vorteile bietet die gerade (straight) Ausführung des Steckers?
Die gerade Ausführung erleichtert die Montage in Umgebungen mit begrenztem Platzangebot, wie z.B. in Schaltschränken oder an Geräten mit flacher Bauform. Sie ermöglicht eine direkte und platzsparende Verbindung, ohne dass zusätzliche Winkeladapter benötigt werden.
Wie beeinflusst die M12-Schnittstelle die Zuverlässigkeit des Steckverbinders?
Die M12-Schnittstelle ist ein etablierter Industriestandard für Steckverbinder, der für seine Robustheit, Zuverlässigkeit und gute mechanische sowie elektrische Eigenschaften bekannt ist. Die Schraubverriegelung sorgt für eine sichere und vibrationsfeste Verbindung, während die dichte Bauweise oft eine hohe Schutzklasse gegen Staub und Feuchtigkeit (IP67/IP68) ermöglicht.
Was bedeutet die 5-polige Konfiguration für die Anwendung?
Die 5-polige Konfiguration ist typisch für Bussysteme, die neben den Signaladern auch eine Spannungsversorgung oder eine Erdung für die Abschirmung führen müssen. Bei PROFIBUS DP beispielsweise werden 5 Pole verwendet, um die Datenleitungen (A und B), die Masse und die Schirmung sowie eventuell eine zusätzliche Stromversorgung zu realisieren.
Kann der DIS 10217 auch als einfache Verbindung ohne Abschlussfunktion genutzt werden?
Nein, der DIS 10217 ist spezifisch als Bus-Abschlusstecker konzipiert und verfügt über einen integrierten Abschlusswiderstand. Wenn eine einfache Verbindung ohne diese Funktion benötigt wird, sollte ein Standard-M12-Steckverbinder ohne Abschlusswiderstand verwendet werden.
