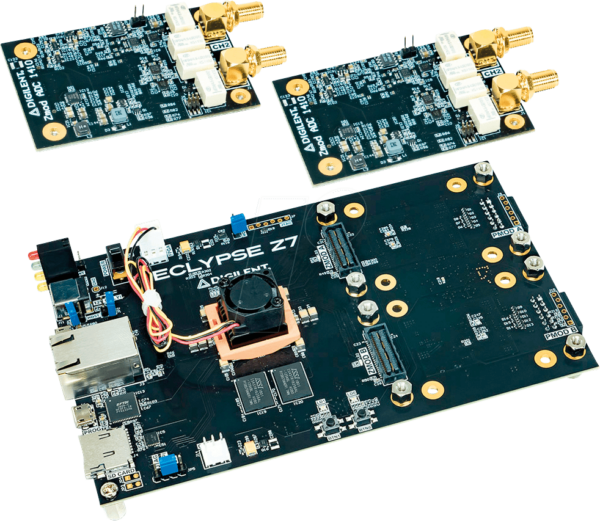

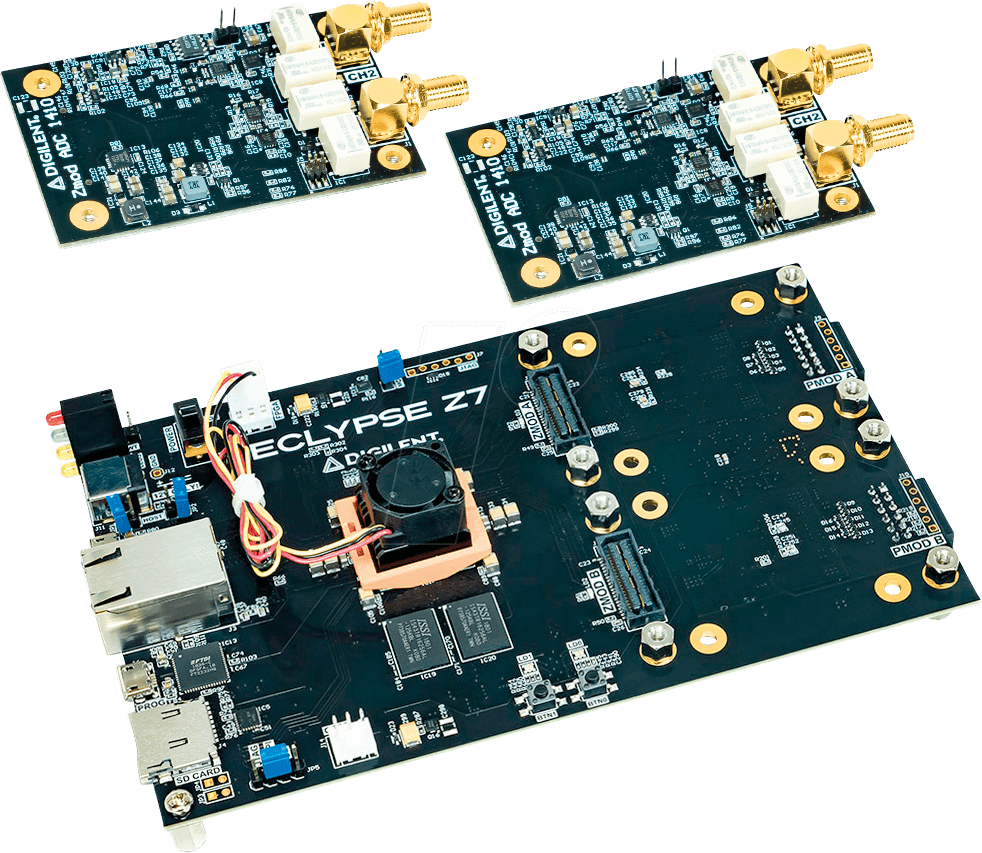

DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods: Maximale Leistung für anspruchsvolle FPGA-Entwicklungen
Für Ingenieure, Forscher und Entwickler, die an der Grenze des Machbaren arbeiten, bietet das DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods die ultimative Plattform zur Realisierung komplexer digitaler Signalverarbeitung und benutzerdefinierter Hardwarebeschleunigung. Wenn herkömmliche Mikrocontroller an ihre Grenzen stoßen und höchste Flexibilität bei der Hardware-Implementierung gefragt ist, setzt dieses Set neue Maßstäbe.
Das Herzstück: Der Xilinx Zynq UltraScale+ MPSoC
Das Eclypse Z7, der Kern dieses leistungsstarken FPGA-Boards, basiert auf dem Xilinx Zynq UltraScale+ MPSoC (Multi-Processor System-on-Chip). Diese Architekturen vereinen die parallele Verarbeitungsleistung eines leistungsfähigen FPGAs mit der Funktionalität eines vielkernigen ARM-Prozessorsystems. Dies ermöglicht eine nahtlose Integration von software- und hardwarebasierten Funktionen und eröffnet ein breites Spektrum an Anwendungsfällen, von hochperformanten Echtzeitsystemen bis hin zu komplexen datenintensiven Algorithmen.
ADC1410-Zmods: Präzision für Ihre Signale
Ergänzt wird das Eclypse Z7 durch zwei ADC1410-Zmods. Diese hochpräzisen Analog-Digital-Wandler-Module sind entscheidend für Anwendungen, die eine genaue Erfassung und Verarbeitung analoger Signale erfordern. Mit ihrer hohen Auflösung und Abtastrate ermöglichen sie die Digitalisierung selbst feinster Signaldetails, was für präzise Messungen, wissenschaftliche Experimente und fortschrittliche Sensorintegration unerlässlich ist.
Überragende Leistungsfähigkeit und Flexibilität
Das DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods unterscheidet sich von Standardlösungen durch seine unübertroffene Kombination aus Verarbeitungsleistung, Anpassungsfähigkeit und präziser analoger Schnittstelle. Die Integration eines leistungsstarken MPSoC mit dedizierten, hochauflösenden ADCs in einem Zynq-basierten System bietet Entwicklern eine Plattform, die weit über die Möglichkeiten konventioneller SoCs oder generischer FPGA-Entwicklungsboards hinausgeht. Die Z-Mod-Schnittstelle ermöglicht zudem eine modulare Erweiterbarkeit, was die Anpassung an spezifische Projektanforderungen erleichtert und die Lebensdauer der Entwicklungsplattform verlängert.
Anwendungsbereiche und Einsatzmöglichkeiten
- Hochfrequenz-Signalverarbeitung: Analyse und Manipulation von Signalen in Echtzeit für Kommunikationssysteme, Radar und Messtechnik.
- Machine Learning und KI-Beschleunigung: Implementierung von spezialisierten Hardwarebeschleunigern für neuronale Netze und maschinelles Lernen.
- Digitale Bildverarbeitung: Echtzeit-Bildanalyse, Mustererkennung und Bildverbesserung für Überwachungs-, medizinische und industrielle Anwendungen.
- Regelungstechnik und Automatisierung: Entwicklung komplexer Regelalgorithmen und hochdynamischer Steuerungssysteme.
- Forschung und Lehre: Eine ideale Plattform für fortgeschrittene FPGAProgrammierung, Systemdesign und Forschung in den Bereichen Computerarchitektur und digitale Signalverarbeitung.
- Prototyping für spezialisierte Hardware: Schnelle Entwicklung und Verifizierung von kundenspezifischen digitalen Schaltungen und Systemen.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| FPGA-Familie | Xilinx Zynq UltraScale+ MPSoC (spezifisches Modell je nach Eclypse Z7 Variante) |
| Prozessorkerne | Quad-core ARM Cortex-A53 (64-Bit) + Dual-core ARM Cortex-R5 (Echtzeit) + Mali-400 MP2 GPU |
| FPGA-Logikzellen | Umfangreich (abhängig vom verbauten Zynq UltraScale+ Chip) – geeignet für komplexe Designs |
| Speicherinterface | Unterstützung für DDR4 und andere Hochgeschwindigkeits-Speichertechnologien |
| ADC-Module | 2 x ADC1410-Zmods |
| ADC-Auflösung | 14 Bit |
| ADC-Abtastrate | Bis zu 10 MSPS (Mega Samples per Second) pro Kanal |
| Schnittstellen (Board) | Ethernet, USB, Speichererweiterung (SD-Karte), FMC/PMOD/Z-Mod Konnektoren für Erweiterungen |
| Stromversorgung | Externe Stromversorgung, optimiert für stabile Leistung |
| Betriebssystem-Unterstützung | Linux (Yocto Project, PetaLinux), Echtzeit-Betriebssysteme |
Hervorragende Konnektivität und Erweiterbarkeit
Das Eclypse Z7 ist mit einer Vielzahl von Schnittstellen ausgestattet, die eine einfache Integration in bestehende Systeme und die Erweiterung der Funktionalität ermöglichen. Neben Standard-Konnektoren wie Ethernet und USB, die für Entwicklungs- und Debugging-Zwecke unerlässlich sind, bietet es auch flexible Steckplätze für Z-Mods, FMC (FPGA Mezzanine Card) und PMOD. Diese Modularität ist ein entscheidender Vorteil, da sie es ermöglicht, die Plattform mit spezifischen Peripheriegeräten wie zusätzlichen ADCs, DACs, Funkmodulen oder High-Speed-Konnektoren zu erweitern, ohne dass ein komplett neues Board entwickelt werden muss.
Leistungsstarke Entwicklungswerkzeuge und Ökosystem
Für die Entwicklung auf dem Xilinx Zynq UltraScale+ MPSoC steht das umfassende Xilinx Vivado Design Suite zur Verfügung. Diese integrierte Entwicklungsumgebung ermöglicht das Entwerfen, Synthetisieren und Implementieren von HDL-Designs (VHDL/Verilog) sowie die Entwicklung von Software für das ARM-Prozessorsystem. Das integrierte Toolchain-Angebot, einschließlich Vitis, erleichtert die Erstellung von Embedded-Anwendungen und die nahtlose Integration von Hardware-Beschleunigern.
Präzision in der Analog-Digital-Wandlung
Die beiden integrierten ADC1410-Zmods sind speziell für ihre hohe Präzision und schnelle Abtastung konzipiert. Mit einer Auflösung von 14 Bit und einer maximalen Abtastrate von 10 MSPS pro Kanal können analoge Signale mit einer bemerkenswerten Detailtreue digitalisiert werden. Dies ist entscheidend für Anwendungen, bei denen Rauschunterdrückung, Signalintegrität und genaue Messungen oberste Priorität haben. Die parallele Verarbeitung der Signale durch die beiden ADCs ermöglicht zudem die gleichzeitige Erfassung von zwei separaten Signalpfaden.
Energieeffizienz und Skalierbarkeit
Obwohl das DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods für hohe Leistung ausgelegt ist, bietet die Zynq UltraScale+ Architektur auch fortschrittliche Energieverwaltungsfunktionen. Dies ermöglicht eine Optimierung des Stromverbrauchs für verschiedene Betriebsmodi, was in batteriebetriebenen oder energiebeschränkten Anwendungen von Vorteil ist. Die Skalierbarkeit der Zynq UltraScale+ Familie erlaubt es, das System für zukünftige Anforderungen anzupassen, indem gegebenenfalls auf leistungsstärkere Varianten umgestiegen werden kann.
FAQ – Häufig gestellte Fragen zu DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods, FPGA-Board
Welche Art von Projekten kann ich mit diesem FPGA-Board realisieren?
Dieses Board ist ideal für Projekte, die anspruchsvolle digitale Signalverarbeitung, Hardwarebeschleunigung für KI/ML, Echtzeit-Systeme, fortschrittliche Regelungstechnik, hochpräzise Messdatenerfassung und komplexe Embedded-System-Architekturen erfordern.
Ist die Programmierung des FPGAs komplex?
Die Programmierung von FPGAs erfordert Grundkenntnisse in Hardwarebeschreibungssprachen wie VHDL oder Verilog. Die Xilinx Vivado Design Suite und Vitis bieten jedoch leistungsstarke Werkzeuge und eine integrierte Umgebung, die den Entwicklungsprozess unterstützen. Für softwarebasierte Aspekte ist die Programmierung für das ARM-Prozessorsystem vergleichbar mit Standard-Embedded-Entwicklungen.
Kann ich meine eigenen Analog-Digital-Wandler verwenden?
Das Board bietet standardisierte Schnittstellen wie Z-Mod, FMC und PMOD. Wenn Ihre spezifischen Anforderungen spezielle ADCs erfordern, können Sie möglicherweise über diese Schnittstellen eigene Erweiterungsmodule anbinden, sofern die Signalpegel und Protokolle kompatibel sind.
Unterstützt das Board gängige Betriebssysteme?
Ja, das Board unterstützt standardmäßig Betriebssysteme wie Linux (oft über Yocto Project oder PetaLinux) und Echtzeit-Betriebssysteme (RTOS) für die Ausführung auf dem ARM-Prozessorsystem.
Ist die Dokumentation für dieses Set ausreichend?
Typischerweise bieten Hersteller von Hochleistungs-FPGA-Entwicklungsboards umfassende Dokumentation, darunter Datenblätter, Anwendungsbeispiele, Referenzdesigns und Benutzerhandbücher. Für das DIGIL 471-036-1 – Set Eclypse Z7 + 2 x ADC1410-Zmods ist mit einer detaillierten Dokumentation zu rechnen, die alle Aspekte der Hardware und Softwareentwicklung abdeckt.
Welche Vorteile bietet die Kombination aus MPSoC und dedizierten ADCs gegenüber einem reinen FPGA-Board?
Die Kombination eines MPSoC mit dedizierten ADCs bietet eine sofort einsatzbereite und optimierte Lösung für Anwendungen, die sowohl leistungsfähige parallele Verarbeitung (FPGA) als auch hochpräzise analoge Datenerfassung (ADCs) benötigen. Dies vereinfacht das Systemdesign und spart Entwicklungszeit im Vergleich zum eigenständigen Aufbau dieser Funktionalität auf einem generischen FPGA.
Wie gut lässt sich das Set an spezifische Anforderungen anpassen?
Die hohe Konfigurierbarkeit des Zynq UltraScale+ MPSoC und die modularen Erweiterungsoptionen durch Z-Mods, FMC und PMOD ermöglichen eine sehr flexible Anpassung an unterschiedlichste Anwendungsfälle. Sie können benutzerdefinierte Logik im FPGA implementieren und externe Schnittstellen nach Bedarf hinzufügen.
