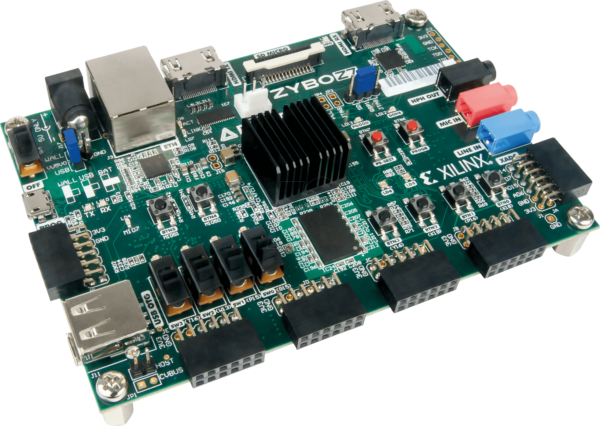

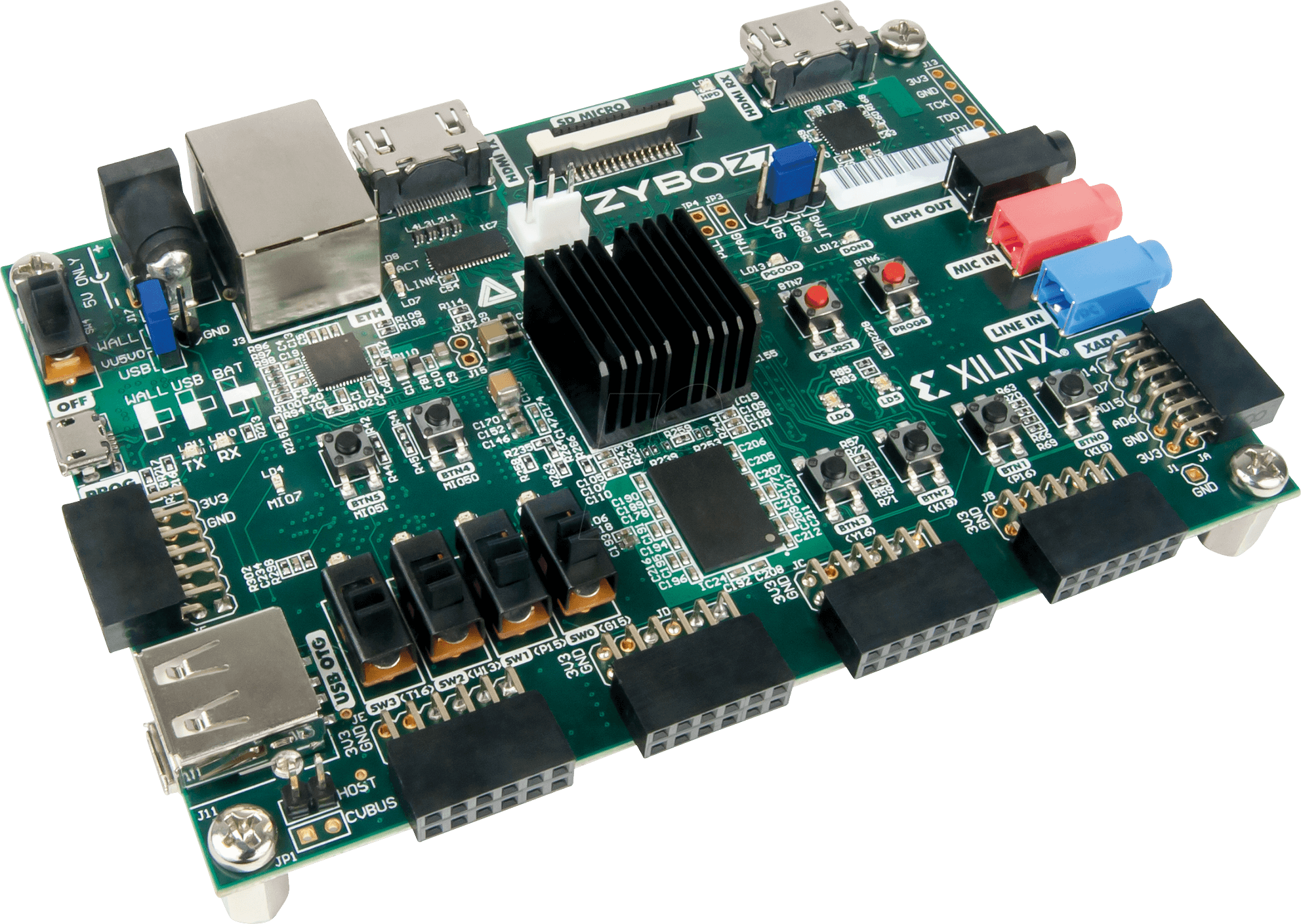

DIGIL 471-014 – Entwicklungsboard Zybo Z7-10: Zynq-7000 ARM/FPGA SoC

Zybo Z7: Zynq-7000 ARM/FPGA SoC-Entwicklungsboard mit Xilinx XC7Z010-1CLG400C UND mit SDSoC-GutscheinProduktbeschreibungDie Zybo Z7 ist eine funktionsreiche, sofort einsatzbereite Entwicklungsplatine für eingebettete Software und digitale Schaltungen, die auf der Xilinx Zynq-7000-Familie basiert. Dies ist das Update der zweiten Generation des beliebten Zybo, das 2012 veröffentlicht wurde. Die Zynq-Familie basiert auf der Xilinx All Programmable System-on-Chip (AP SoC)-Architektur, die einen Dual-Core ARM Cortex-A9-Prozessor eng mit der Field Programmable Gate Array (FPGA)-Logik der Xilinx 7-Serie integriert. Der Zybo Z7 umgibt den Zynq mit einer Vielzahl von Multimedia- und Konnektivitätsperipheriegeräten, um einen beeindruckenden Einplatinen-Computer zu schaffen, noch bevor die durch den FPGA hinzugefügte Flexibilität und Leistung in Betracht gezogen wird. Der videofähige Funktionsumfang der Zybo Z7, einschließlich eines MIPI CSI-2-kompatiblen Pcam-Anschlusses, eines HDMI-Eingangs, eines HDMI-Ausgangs und einer hohen DDR3L-Bandbreite, wurde gewählt, um sie zu einer erschwinglichen Lösung für die High-End-Embedded-Vision-Anwendungen zu machen, für die Xilinx-FPGAs beliebt sind. Das Anschließen zusätzlicher Hardware wird durch die Pmod-Anschlüsse des Zybo Z7 erleichtert, die den Zugriff auf den Digilent Katalog mit über 70 Pmod-Peripheriekarten, einschließlich Motor-Controller, Sensoren, Displays und mehr, ermöglichen.Merkmale• ZYNQ-Prozessor• 667 MHz Dual-Core Cortex-A9-Prozessor• DDR3L-Speicher-Controller mit 8 DMA-Kanälen und 4 Hochleistungs-AXI3-Slave-Ports• Peripherie-Controller mit hoher Bandbreite: 1G-Ethernet, USB 2.0, SDIO• Peripherie-Controller mit niedriger Bandbreite: SPI, UART, CAN, I2C• Programmierbar über JTAG, Quad-SPI-Flash und microSD-Karte• Programmierbare Logik äquivalent zu Artix-7 FPGA• Speicher• 1 GB DDR3L mit 32-Bit-Bus bei 1066 MHz• 16 MB Quad-SPI-Flash mit werkseitig programmierter 128-Bit-Zufallszahl und weltweit eindeutiger, 48-Bit-kompatibler EUI-48/64™-Kennung• microSD-Steckplatz• Power• Stromversorgung über USB oder eine beliebige externe 5V-Stromquelle• USB und Ethernet• Gigabit-Ethernet PHY• USB-JTAG Programmier-Schaltkreis• USB-UART-Brücke• USB 2.0 OTG PHY mit Host- und Geräteunterstützung• Audio und Video• Pcam-Kamera-Anschluss mit MIPI CSI-2-Unterstützung• HDMI-Senkenanschluss (Eingang) ohne CEC• HDMI-Quellanschluss (Ausgang) mit CEC• Audio-Codec mit Stereokopfhörer-, Stereo-Line-In- und Mikrofonbuchsen• Schalter, Taster und LEDs• 6 Drucktasten (2 Prozessor angeschlossen)• 4 Schiebeschalter• 5 LEDs (1 Prozessor angeschlossen)• 1 RGB-LEDs • Erweiterungsanschlüsse• 5 Pmod-Ports • 8 Gesamt-Prozessor-E/A• 32 FPGA-E/A insgesamt • 4 Analog fähige 0-1,0V-Differentialpaare zu XADCWas ist inbegriffen:• Zybo Z7-10 • Digilent Kartonverpackung mit Schutzschaum
