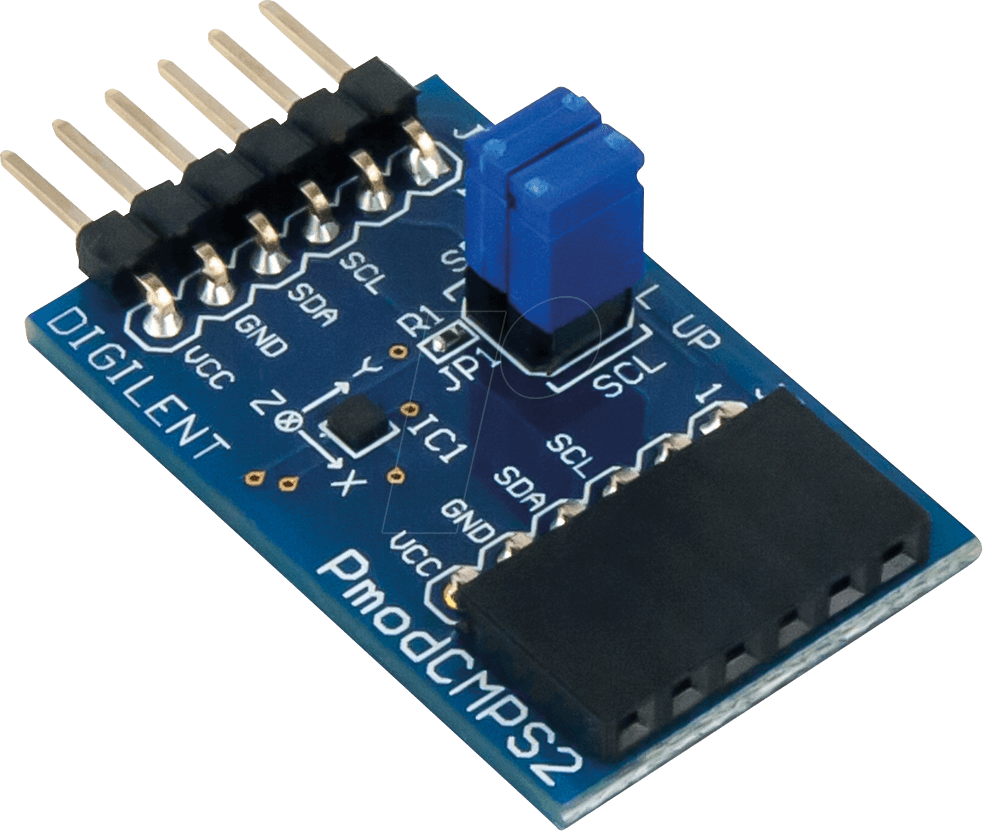

Präzision für Ihre Projekte: Der DIGIL 410-355 – Pmod CMPS2 3-Achsen-Kompass
Entdecken Sie mit dem DIGIL 410-355 – Pmod CMPS2 3-Achsen-Kompass eine neue Dimension der Orientierung in Ihren technischen Projekten. Dieses hochentwickelte Modul ermöglicht präzise Messungen der Erdmagnetfeldkomponenten in drei Achsen und ist damit die ideale Lösung für Entwickler, Maker und Ingenieure, die zuverlässige Navigations- und Ausrichtungsdaten benötigen. Wenn herkömmliche Sensoren an ihre Grenzen stoßen oder eine höhere Genauigkeit gefordert ist, setzt der Pmod CMPS2 neue Maßstäbe.
Anwendungsfelder und Technische Überlegenheit
Der DIGIL 410-355 – Pmod CMPS2 ist konzipiert, um die Herausforderungen komplexer Anwendungsszenarien zu meistern. Ob in autonomen Robotersystemen, Drohnenflugsteuerungen, geographischen Informationssystemen (GIS) oder integriert in industrielle Mess- und Steuerungstechnik – dieses Pmod-Modul liefert die essenziellen Daten für präzise Positionsbestimmung und Ausrichtung. Seine Stärke liegt in der Fähigkeit, auch in Umgebungen mit potenziellen Störfeldern konsistente und verlässliche Messergebnisse zu liefern, was es zu einer überlegenen Wahl gegenüber einfacheren magnetischen Sensoren macht.
Kernfunktionen und Vorteile des Pmod CMPS2
- Hochpräzise 3-Achsen-Magnetfeldmessung: Erfassung des Erdmagnetfeldes entlang der X-, Y- und Z-Achse für eine vollständige räumliche Orientierung.
- Integrierter Gyrosensor: Die Kombination mit einem Gyroskop ermöglicht die Berechnung von absoluten Lagemessungen und eine erweiterte Funktionalität für dynamische Anwendungen.
- Digitale Schnittstelle: Einfache Integration in bestehende Systeme über die standardisierte Pmod-Schnittstelle, die eine schnelle und unkomplizierte Anbindung an Mikrocontroller-Boards ermöglicht.
- Robuste Bauweise: Konzipiert für den Einsatz in anspruchsvollen Umgebungen, gewährleistet Langlebigkeit und zuverlässige Funktion unter verschiedenen Bedingungen.
- Niedriger Stromverbrauch: Optimiert für batteriebetriebene Anwendungen und energieeffiziente Systeme.
- Kalibrierungsfähigkeit: Ermöglicht die Anpassung an spezifische Umgebungsbedingungen, um die Messgenauigkeit weiter zu optimieren.
- Erweiterte Datenverarbeitung: Die integrierte Logik reduziert die Notwendigkeit komplexer externer Signalverarbeitung, was die Entwicklungszeit verkürzt.
Technische Spezifikationen im Detail
Der DIGIL 410-355 – Pmod CMPS2 basiert auf einem hochentwickelten magnetischen Sensor, der eine bemerkenswerte Empfindlichkeit und Genauigkeit aufweist. Die Integration eines digitalen Gyroskops erweitert das Einsatzspektrum erheblich, indem es eine fusionierte Sensorik für eine umfassendere Zustandsbestimmung ermöglicht. Die Kommunikation erfolgt über eine I²C-Schnittstelle, die eine breite Kompatibilität mit den meisten Mikrocontrollern sicherstellt. Die Stromversorgung ist flexibel gestaltet und unterstützt gängige Spannungsbereiche, was die Implementierung in diversen Systemarchitekturen erleichtert.
Präzise Orientierung in jeder Dimension
Die Fähigkeit des DIGIL 410-355 – Pmod CMPS2, das Erdmagnetfeld präzise in allen drei räumlichen Achsen zu erfassen, ist von fundamentaler Bedeutung für Anwendungen, die eine genaue Ausrichtung oder Richtungsbestimmung erfordern. Dies umfasst nicht nur die einfache Kompassfunktion, sondern auch die Berechnung von Roll-, Nick- und Gierwinkeln, wenn der Sensor mit einem Gyroskop kombiniert wird. Solche Winkelinformationen sind unverzichtbar für die Stabilisierung von Plattformen, die Navigation von Fahrzeugen und die Orientierung von Kameras oder Antennen.
Kombinierte Sensorik für ganzheitliche Wahrnehmung
Die Stärke des Pmod CMPS2 liegt in seiner integrierten Sensorfusion. Durch die Kombination von Magnetometer- und Gyroskopdaten kann das Modul ein umfassenderes Bild der Bewegung und Ausrichtung eines Objekts liefern. Während das Magnetometer eine stabile Referenz für die Richtung bietet, erfasst das Gyroskop schnelle Drehungen und Beschleunigungen. Diese Symbiose ermöglicht eine überlegene Leistung gegenüber Systemen, die nur einen einzelnen Sensortyp verwenden, insbesondere in dynamischen Umgebungen, wo magnetische Störungen und schnelle Bewegungen auftreten können.
Die Pmod-Schnittstelle: Einfachheit trifft Leistung
Die Implementierung der Pmod-Schnittstelle durch Digilent bietet einen signifikanten Vorteil für Entwickler. Diese standardisierte Schnittstelle mit ihrer klaren Pinbelegung und Protokollierung ermöglicht eine schnelle und problemlose Anbindung des Pmod CMPS2 an eine Vielzahl von Entwicklungsboards, wie beispielsweise Digilent’s eigene FPGA- und Mikrocontroller-Boards, aber auch an Plattformen von Drittanbietern. Dies reduziert die Komplexität der Hardware-Integration und beschleunigt den Prototypenbau.
Material und Haptik: Robustheit für den praktischen Einsatz
Das DIGIL 410-355 – Pmod CMPS2 ist auf einer robusten Leiterplatte montiert, die für Langlebigkeit und Zuverlässigkeit im Feldeinsatz konzipiert ist. Die Komponenten sind sorgfältig ausgewählt und bestückt, um eine optimale Leistung und Widerstandsfähigkeit gegenüber Umwelteinflüssen zu gewährleisten. Die Steckverbinder sind für wiederholtes Einstecken ausgelegt und bieten eine sichere elektrische Verbindung.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Sensortyp | 3-Achsen-Magnetometer und 3-Achsen-Gyroskop (6-Achsen-IMU) |
| Schnittstelle | I²C |
| Kommunikationsgeschwindigkeit | Bis zu 400 kHz (Schnellmodus) |
| Messbereiche Magnetometer | Individuell konfigurierbar, typisch ±100µT bis ±2000µT |
| Messbereiche Gyroskop | Individuell konfigurierbar, typisch ±250 dps bis ±2000 dps |
| Betriebsspannung | 3.3V (über Pmod-Schnittstelle) |
| Abmessungen | Pmod-Standard (ca. 25.4 mm x 38.1 mm) |
| Anschluss | Standard 2×6-Pin Pmod-Anschluss |
FAQ – Häufig gestellte Fragen zu DIGIL 410-355 – Pmod CMPS2: 3-Achsen-Kompass
Wofür genau wird ein 3-Achsen-Kompass-Modul wie der Pmod CMPS2 verwendet?
Ein 3-Achsen-Kompass-Modul misst die Komponenten des Erdmagnetfeldes entlang von drei orthogonalen Achsen. Dies ermöglicht die Bestimmung der Himmelsrichtung (Nord, Süd, Ost, West) unabhängig von der Ausrichtung des Moduls im Raum. In Kombination mit einem Gyroskop, wie es im Pmod CMPS2 integriert ist, können auch Neigungswinkel und die absolute räumliche Orientierung berechnet werden, was für Navigations-, Steuerungs- und Stabilisierungsaufgaben in Robotik, Drohnen und autonomen Systemen entscheidend ist.
Ist der Pmod CMPS2 mit allen Mikrocontrollern kompatibel?
Dank seiner standardisierten Pmod-Schnittstelle und der I²C-Kommunikation ist der Pmod CMPS2 mit einer Vielzahl von Mikrocontrollern und Entwicklungsboards kompatibel, die über eine I²C-Schnittstelle verfügen. Dies schließt beliebte Plattformen wie Arduino, Raspberry Pi, und die Entwicklungsboards von Digilent selbst ein. Es ist lediglich erforderlich, die entsprechende I²C-Bibliothek für den verwendeten Mikrocontroller zu implementieren.
Wie beeinflussen magnetische Störfelder die Genauigkeit des Sensors?
Magnetische Störfelder von elektronischen Geräten, Motoren oder Metallteilen in unmittelbarer Nähe können die Messungen des Magnetometers beeinflussen und zu Ungenauigkeiten führen. Der Pmod CMPS2 verfügt jedoch über integrierte Kalibrierungsroutinen, die es ermöglichen, solche lokalen Störfelder zu kompensieren und die Genauigkeit der Kompassausrichtung auch unter suboptimalen Bedingungen zu verbessern.
Kann der Pmod CMPS2 auch für die Positionsbestimmung verwendet werden?
Der Pmod CMPS2 ist primär ein Orientierungs- und Bewegungssensor. Er liefert Informationen über die Richtung und die Neigung, aber keine direkten Positionskoordinaten im globalen Raum. Für die Positionsbestimmung muss er typischerweise mit anderen Sensoren wie einem GPS-Modul oder durch Sensorfusionsalgorithmen in einem größeren Navigationssystem kombiniert werden.
Welche Vorteile bietet die Kombination von Magnetometer und Gyroskop in einem Modul?
Die Fusion von Magnetometer- und Gyroskopdaten ermöglicht eine deutlich genauere und stabilere Erfassung der Ausrichtung. Das Gyroskop reagiert schnell auf Drehbewegungen, kann aber über die Zeit Drift aufweisen. Das Magnetometer liefert eine stabile, absolute Richtung, ist aber empfindlicher gegenüber Vibrationen und magnetischen Störfeldern. Durch die Kombination beider Sensordaten können die Vorteile beider Welten genutzt und die Nachteile minimiert werden, was zu einer robusten und präzisen Lagemessung führt.
Wie wird der Pmod CMPS2 mit Strom versorgt?
Der Pmod CMPS2 wird über die Pmod-Schnittstelle mit Strom versorgt. Die typische Betriebsspannung liegt bei 3.3V. Dies macht ihn direkt mit den meisten modernen Mikrocontroller-Plattformen kompatibel, die ebenfalls mit 3.3V arbeiten. Bei Bedarf können Spannungsregler verwendet werden, um die Kompatibilität mit anderen Spannungsebenen sicherzustellen.
Welche Art von Softwareunterstützung ist für den Pmod CMPS2 verfügbar?
Für den Pmod CMPS2 sind in der Regel Treiberbibliotheken und Beispielcode verfügbar, die die Anbindung und Nutzung des Moduls mit verschiedenen Mikrocontrollern und Entwicklungsumgebungen erleichtern. Diese Ressourcen ermöglichen Entwicklern, schnell mit der Integration des Sensors in ihre Projekte zu beginnen, ohne tiefgreifende Kenntnisse der spezifischen Sensorregistern haben zu müssen.
