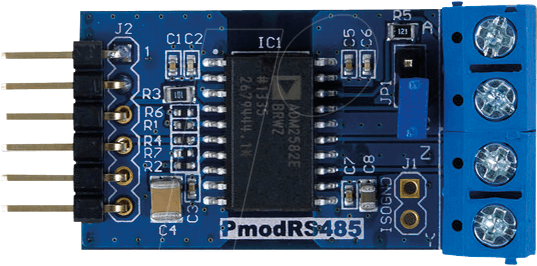

DIGIL 410-310 – Pmod RS485: Fortschrittliche Isolierte Hochgeschwindigkeits-Kommunikation für Anspruchsvolle Projekte
Der DIGIL 410-310 – Pmod RS485 adressiert die Notwendigkeit robuster und störungsfreier Datenübertragung in industriellen, wissenschaftlichen und Embedded-System-Anwendungen. Speziell entwickelt für Anwender, die eine zuverlässige serielle Schnittstelle mit erhöhter elektrischer Sicherheit und hoher Geschwindigkeit benötigen, löst dieses Modul Herausforderungen im Bereich der Signalintegrität und des Schutzes vor externen elektrischen Einflüssen. Es ist die ideale Lösung für Entwickler und Techniker, die komplexe Systeme mit mehreren Geräten über längere Distanzen verbinden müssen, ohne Kompromisse bei der Datenqualität eingehen zu wollen.
Maximale Signalintegrität und Zuverlässigkeit durch Galvanische Trennung
Der entscheidende Vorteil des DIGIL 410-310 – Pmod RS485 liegt in seiner integrierten galvanischen Trennung. Diese technische Raffinesse isoliert die Datenleitung und Stromversorgung des RS485-Transceivers vom Host-System. Dadurch werden Masseschleifen vermieden, die zu unvorhersehbaren Fehlern und Datenkorruption führen können. Ebenso schützt die Isolation empfindliche Elektronik vor Spannungsspitzen und transienten Störungen, die in industriellen Umgebungen häufig vorkommen. Diese Eigenschaft macht ihn der Standard RS485-Implementierung überlegen, bei der solche Schutzmechanismen oft fehlen oder extern nachgerüstet werden müssen.
Leistungsstarke Hochgeschwindigkeits-Datenübertragung
Mit seiner Unterstützung für RS485-Protokolle ist das Modul in der Lage, Daten mit hohen Baudraten zu übertragen. Dies ermöglicht eine effiziente Kommunikation zwischen Mikrocontrollern, Sensoren und anderen Peripheriegeräten, selbst wenn diese räumlich voneinander getrennt sind. Die optimierte Schaltung des DIGIL 410-310 – Pmod RS485 minimiert Jitter und Signalverzerrungen, was für zuverlässige Übertragungen bei hohen Geschwindigkeiten unerlässlich ist. Im Vergleich zu älteren oder weniger spezialisierten Schnittstellen bietet RS485 über dieses Modul eine Skalierbarkeit, die modernen datenintensiven Anwendungen gerecht wird.
Vielseitige Einsatzmöglichkeiten und Erweiterbarkeit
Das Pmod-Formfaktor-Design des DIGIL 410-310 ermöglicht eine nahtlose Integration in eine Vielzahl von Entwicklungsboards und Plattformen, die über Pmod-Anschlüsse verfügen. Dies vereinfacht die Prototypenentwicklung und beschleunigt den Designprozess erheblich. Die Fähigkeit, mehrere Geräte in einem RS485-Netzwerk zu verbinden, eröffnet breite Anwendungsszenarien, von der Automatisierungstechnik über IoT-Geräte bis hin zu Laborexperimenten.
Technische Vorteile und Konstruktionsmerkmale
- Galvanische Trennung: Bietet robusten Schutz gegen Spannungsspitzen und Masseschleifen, entscheidend für industrielle Umgebungen.
- Hochgeschwindigkeits-RS485: Unterstützt hohe Baudraten für effiziente und schnelle Datenübertragung.
- Pmod-Formfaktor: Ermöglicht einfache und flexible Anbindung an kompatible Entwicklungsboards.
- Robustheit: Konzipiert für anspruchsvolle Umgebungen, wo Zuverlässigkeit im Vordergrund steht.
- Netzwerkfähigkeit: Ermöglicht die Kommunikation mit mehreren Geräten auf einem einzigen Bus.
- Signalintegrität: Optimierte Schaltung minimiert Signalverluste und Verzerrungen für klare Datenübertragung.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modulbezeichnung | DIGIL 410-310 – Pmod RS485 |
| Schnittstelle | RS485 (2-Draht, Halbduplex) |
| Kommunikationsprotokoll | Standard RS485 |
| Galvanische Trennung | Vorhanden (optische oder magnetische Kopplung, abhängig von der genauen Implementierung des Transceivers) |
| Datenraten | Bis zu 10 Mbit/s (abhängig von Kabellänge und Umgebungsbedingungen) |
| Spannungsversorgung | Typischerweise über Pmod-Anschluss des Host-Boards (z.B. 3.3V oder 5V) |
| Anschluss | Standard Pmod-Header |
| Betriebstemperatur | Industrietauglich (typischerweise -40°C bis +85°C, genaue Angabe des Herstellers zu beachten) |
| Abmessungen | Standard Pmod-Größe für einfache Integration |
Optimierung für anspruchsvolle Kommunikationsaufgaben
Der DIGIL 410-310 – Pmod RS485 zeichnet sich durch seine dedizierte hardwareseitige Implementierung der RS485-Physik aus. Der RS485-Standard, auch bekannt als TIA-485-A, ist darauf ausgelegt, eine differenzielle Signalübertragung zu ermöglichen, die inhärent robuster gegenüber Störungen ist als Single-Ended-Signale. Die galvanische Trennung, ein Kernfeature dieses Pmod-Moduls, stellt sicher, dass die elektrischen Erdungspotenziale zwischen dem Host-Controller und dem entfernten Gerät keine Rolle spielen. Dies ist in Umgebungen mit unterschiedlichen Stromversorgungssystemen oder in Anlagen, in denen hohe elektrische Felder auftreten, von unschätzbarem Wert. Die Wahl des richtigen RS485-Transceivers und dessen Anbindung an eine isolierte Stromversorgung und Datenübertragung über Hochgeschwindigkeits-Optokoppler oder magnetische Koppler sind entscheidende Designaspekte, die hier professionell umgesetzt sind.
Die Fähigkeit, bis zu 32 Transceiver auf einem einzigen RS485-Bus zu adressieren, ermöglicht die Erstellung komplexer verteilter Systeme. Jedes Gerät im Netzwerk kann einzeln angesprochen und gesteuert werden. Die hohe Datenrate von bis zu 10 Mbit/s, abhängig von der physikalischen Implementierung und der Distanz, qualifiziert das Modul für Anwendungen, die eine schnelle und präzise Datenerfassung oder Steuerung erfordern. Dies unterscheidet es von langsameren seriellen Schnittstellen wie RS232, die für solche Aufgaben weniger geeignet sind.
Die Anwendungsmöglichkeiten erstrecken sich von der Fernüberwachung von Sensornetzwerken in der Landwirtschaft oder Umwelttechnik über die Steuerung von Robotern und Fertigungsanlagen in der industriellen Automatisierung bis hin zur Vernetzung von Messgeräten in wissenschaftlichen Forschungseinrichtungen. In der Embedded-System-Entwicklung eröffnet das Modul die Möglichkeit, die Kommunikationsreichweite und -zuverlässigkeit von Mikrocontrollern signifikant zu erweitern, indem es eine professionelle serielle Schnittstelle bereitstellt, die den Industriestandards entspricht.
FAQ – Häufig gestellte Fragen zu DIGIL 410-310 – Pmod RS485: Isolierte Hochgeschwindigkeits-Kommunikation
Was genau bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind. Bei diesem Modul sind die Datenleitungen und die Stromversorgung des RS485-Transceivers vom Host-System getrennt. Dies verhindert, dass potenzielle Unterschiede zwischen den Erdungen zu Problemen führen und schützt die angeschlossenen Geräte vor Überspannungen und elektrischen Störungen. Für industrielle Anwendungen, bei denen die Zuverlässigkeit an erster Stelle steht, ist dies ein entscheidender Vorteil.
Für welche Arten von Projekten ist das DIGIL 410-310 – Pmod RS485 am besten geeignet?
Dieses Modul eignet sich hervorragend für Projekte, die eine robuste und störungsfreie serielle Kommunikation über mittlere bis längere Distanzen erfordern. Dazu gehören industrielle Automatisierung, IoT-Anwendungen, Sensornetzwerke, Steuerungsaufgaben für Maschinen und Anlagen sowie die Vernetzung von Forschungsinstrumenten. Immer dann, wenn mehrere Geräte über eine gemeinsame serielle Leitung kommunizieren müssen und elektrische Interferenzen oder unterschiedliche Erdungspotenziale eine Rolle spielen könnten, ist dieses Modul die richtige Wahl.
Wie einfach lässt sich das Modul in bestehende Systeme integrieren?
Dank des standardisierten Pmod-Formfaktors lässt sich das DIGIL 410-310 – Pmod RS485 sehr einfach in Entwicklungsboards integrieren, die über entsprechende Pmod-Anschlüsse verfügen. Die physische Verbindung ist meist ein einfacher Steckvorgang. Die Softwareintegration erfordert die Implementierung der RS485-Kommunikation auf dem Host-Mikrocontroller, was mit entsprechenden Bibliotheken und Treibern gut realisierbar ist.
Welche Reichweite kann ich mit RS485 über dieses Modul erwarten?
Die maximale Reichweite von RS485 hängt von mehreren Faktoren ab, darunter die Baudrate, die Qualität des Kabels und die Umgebungsbedingungen. Bei niedrigeren Baudraten und hochwertigen Kabeln sind Reichweiten von bis zu 1200 Metern möglich. Bei höheren Datenraten, wie sie dieses Modul unterstützt, kann die Reichweite entsprechend geringer sein, bleibt aber deutlich über der von RS232.
Kann ich mehrere dieser Module in einem Netzwerk verwenden?
Ja, das ist ein Kernmerkmal des RS485-Standards. Sie können mehrere Geräte, die mit RS485-Modulen wie dem DIGIL 410-310 verbunden sind, auf einem einzigen Bus betreiben. Der RS485-Standard erlaubt theoretisch bis zu 32 Transceiver auf einem Bus, wobei spezielle Treiber-ICs die Anzahl erhöhen können. Dies ermöglicht den Aufbau komplexer Netzwerke mit vielen Kommunikationspartnern.
Was sind die Hauptunterschiede zwischen RS485 und RS232?
Der Hauptunterschied liegt in der Signalübertragung und Robustheit. RS232 verwendet Single-Ended-Signale und ist auf kurze Distanzen und Punkt-zu-Punkt-Verbindungen beschränkt. RS485 nutzt differenzielle Signalübertragung, was es robuster gegenüber Störungen macht und wesentlich größere Reichweiten sowie die Verbindung mehrerer Geräte auf einem Bus ermöglicht. Die galvanische Trennung bei diesem Modul bietet zudem einen zusätzlichen Schutz, der bei RS232-Implementierungen selten ist.
Benötige ich spezielle Treiber oder Software, um das Modul zu verwenden?
Sie benötigen keine spezifischen Treiber für das Pmod-Modul selbst, da es sich um eine Hardware-Schnittstelle handelt. Allerdings benötigen Sie die entsprechende Software-Logik auf Ihrem Host-Mikrocontroller, um das RS485-Protokoll zu implementieren und die Datenübertragung zu steuern. Viele Mikrocontroller-Plattformen bieten Bibliotheken oder Beispiele, die Ihnen den Einstieg erleichtern.
