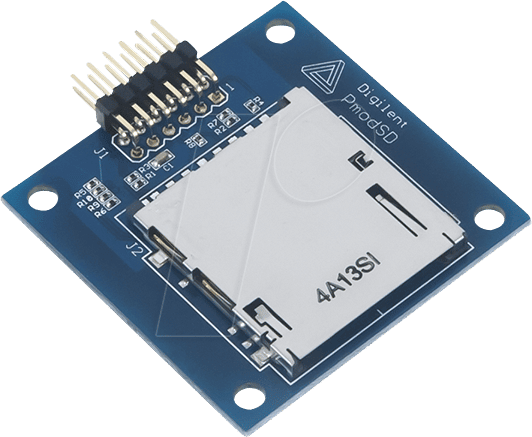

DIGIL 410-123 – Pmod SD: Erweitern Sie Ihre Speicherlösungen für Embedded Systeme
Für Entwickler, Maker und Ingenieure, die die Speicherkapazitäten ihrer embedded Systeme signifikant erweitern müssen, bietet der DIGIL 410-123 – Pmod SD eine direkte und effiziente Lösung. Dieses spezialisierte Modul ermöglicht die nahtlose Integration von SD-Karten und adressiert somit das häufige Problem begrenzten oder fehlenden internen Speichers in Mikrocontroller- und FPGA-Projekten, ohne komplexe und zeitaufwändige Anbindungen zu erfordern.
Optimierte Speichererweiterung mit dem DIGIL 410-123 – Pmod SD
Im Vergleich zu generischen Speicherlösungen oder aufwendigen externen Speichermodulen zeichnet sich der DIGIL 410-123 – Pmod SD durch seine spezifische Konzeption für die Pmod-Schnittstelle aus. Dies garantiert eine vereinfachte Anbindung an kompatible Entwicklungsboards, eine optimierte Datenübertragungsrate und eine reduzierte Komplexität in der Hardware- und Software-Integration. Die direkte Kompatibilität mit dem Pmod-Standard bedeutet zudem eine hohe Flexibilität und Kompatibilität innerhalb etablierter Maker- und Entwicklungsumgebungen.
Funktionalität und Vorteile des Pmod SD Steckplatzes
Der DIGIL 410-123 – Pmod SD wurde entwickelt, um Entwicklern eine zuverlässige und einfach zu nutzende Schnittstelle für SD-Karten zu bieten. Dies eröffnet eine Vielzahl von Anwendungsfällen, von der Datenspeicherung und -protokollierung bis hin zur Speicherung von Firmware-Updates oder Konfigurationsdateien für embedded Systeme.
- Einfache Integration: Die Pmod-Schnittstelle ermöglicht eine Plug-and-Play-Anbindung an kompatible Host-Boards, was den Entwicklungsaufwand minimiert.
- Hohe Kompatibilität: Unterstützt gängige SD-Kartenformate, einschließlich SD, SDHC und SDXC, um eine breite Palette von Speicherkapazitäten abzudecken.
- Zuverlässige Datenübertragung: Gewährleistet eine stabile und effiziente Datenkommunikation zwischen dem Host-System und der SD-Karte, essentiell für sicherheitskritische oder zeitkritische Anwendungen.
- Erweiterte Speicherkapazität: Ermöglicht die Speicherung großer Datenmengen, was für Logging, Multimedia-Anwendungen oder Firmware-Updates unerlässlich ist.
- Kosteneffizienz: Bietet eine kostengünstige Möglichkeit zur Speichererweiterung im Vergleich zu integrierten Speicherlösungen mit vergleichbarer Kapazität.
- Flexibilität im Design: Ermöglicht die einfache Anpassung der Speicherkapazität, indem unterschiedliche SD-Karten verwendet werden können, um den spezifischen Projektanforderungen gerecht zu werden.
- Robustheit für industrielle Anwendungen: Konzipiert für den zuverlässigen Betrieb in Umgebungen, die eine hohe Verfügbarkeit und Stabilität erfordern.
Technische Spezifikationen des DIGIL 410-123 – Pmod SD
Die technische Auslegung des DIGIL 410-123 – Pmod SD legt den Fokus auf Zuverlässigkeit, Kompatibilität und einfache Handhabung. Die Pmod-Schnittstelle ist ein offener Standard, der von Digilent entwickelt wurde und eine standardisierte Verbindung für eine Vielzahl von Peripheriemodulen bietet. Dieses Modul implementiert die Spezifikationen für den Zugriff auf SD-Karten über eine SPI-basierte Schnittstelle, was eine breite Kompatibilität mit Mikrocontrollern und FPGAs ermöglicht, die über eine SPI-Peripherie verfügen.
| Merkmal | Spezifikation |
|---|---|
| Produktname | DIGIL 410-123 – Pmod SD |
| Schnittstellenstandard | Pmod-Standard (basierend auf SPI-Kommunikation für SD-Karten) |
| SD-Karten-Kompatibilität | Unterstützt SD, SDHC, SDXC Speicherkarten |
| Kommunikationsprotokoll | SPI (Serial Peripheral Interface) |
| Spannungsversorgung | Typischerweise 3.3V oder 5V, abhängig vom Host-Board und Pmod-Standard-Implementierung |
| Formfaktor | Pmod Typ 2A (oder kompatibel, je nach Pinbelegung) |
| Anzahl der Pins | 12 Pins für Pmod-Schnittstelle |
| Datenspeicher-Interface | Standard-SD-Karten-Slot |
| Material der Leiterplatte | Hochwertiges FR4-Basismaterial für Langlebigkeit und thermische Stabilität |
| Anwendungsbereiche | Datenerfassung, Protokollierung, Firmware-Speicherung, Konfigurationsdaten, Embedded Linux-Systeme |
| Betriebstemperatur | Standard-Industrietemperaturbereich (z.B. -40°C bis +85°C, je nach Herstellerangabe) |
Anwendungsfelder und Einsatzmöglichkeiten
Die Einsatzmöglichkeiten des DIGIL 410-123 – Pmod SD sind vielfältig und erstrecken sich über verschiedenste Bereiche der digitalen Elektronik und Embedded-Entwicklung. Durch die einfache Integration und die breite Kompatibilität mit SD-Speichermedien avanciert das Modul zu einem unverzichtbaren Werkzeug für eine Reihe von Anwendungen.
Datenerfassung und Protokollierung: In Sensornetzwerken, IoT-Anwendungen oder industriellen Überwachungssystemen können Messdaten von Sensoren direkt auf eine SD-Karte geschrieben werden. Dies ermöglicht eine nachträgliche Analyse der gesammelten Daten und die Überwachung von Systemzuständen über längere Zeiträume. Der Pmod SD ist hierfür ideal, da er eine robuste und zuverlässige Speicherung gewährleistet, selbst bei volatilen Stromversorgungen.
Firmware- und Konfigurationsspeicherung: Für embedded Systeme, die über die Luft aktualisiert werden (Over-the-Air Updates) oder deren Konfiguration bei jedem Start neu geladen werden muss, bietet die SD-Karte eine ideale Speichermöglichkeit. Der DIGIL 410-123 ermöglicht das einfache Aufspielen neuer Firmware-Images oder Konfigurationsdateien auf die SD-Karte, die dann vom Host-System gelesen werden.
Speicherung von Multimedia-Inhalten: In Projekten, die Audio- oder Videoaufnahmen verarbeiten, wie beispielsweise Überwachungskameras, Dashcams oder Multimedia-Player, dient die SD-Karte als primärer Speicherort. Die schnelle und direkte Anbindung über den Pmod SD Steckplatz stellt sicher, dass auch hohe Datenraten zuverlässig verarbeitet werden können.
Embedded Linux-Systeme: Für Plattformen wie dem Raspberry Pi (mit Pmod-Erweiterungen) oder anderen Single Board Computern, die unter Embedded Linux laufen, kann die SD-Karte als Boot-Medium und zur Speicherung des Root-Dateisystems dienen. Dies ermöglicht eine flexible und kostengünstige Systemkonfiguration.
Prototyping und Entwicklung: Bei der Entwicklung neuer embedded Anwendungen bietet der Pmod SD eine schnelle und unkomplizierte Möglichkeit, Speicherfunktionen zu integrieren und zu testen, ohne die Notwendigkeit, komplexere Speichercontroller zu implementieren. Dies beschleunigt den Prototyping-Zyklus erheblich.
Qualitätsmerkmale und technische Tiefe
Der DIGIL 410-123 – Pmod SD zeichnet sich durch seine sorgfältige Auswahl an Komponenten und die präzise Fertigung aus. Die Leiterplatte ist aus hochwertigem FR4-Material gefertigt, das für seine exzellenten dielektrischen Eigenschaften und seine mechanische Stabilität bekannt ist. Dies gewährleistet eine zuverlässige Leistung auch unter widrigen Umgebungsbedingungen. Die Pmod-Schnittstelle selbst ist gemäß dem etablierten Standard konzipiert, was eine reibungslose elektrische Verbindung und Kompatibilität mit einer breiten Palette von Host-Plattformen sicherstellt.
Die Anbindung der SD-Karten wird über einen robusten und langlebigen SD-Karten-Slot realisiert, der für häufiges Einstecken und Entfernen von Speicherkarten ausgelegt ist. Die interne Schaltung des Moduls ist auf eine optimale Signalintegrität ausgelegt, um Datenverlust oder Übertragungsfehler zu minimieren. Die SPI-Kommunikation, die für den Zugriff auf die SD-Karte genutzt wird, ist ein etablierter und gut dokumentierter Standard, der von den meisten Mikrocontrollern und FPGAs unterstützt wird. Dies reduziert den Aufwand für die Software-Implementierung erheblich und ermöglicht es Entwicklern, sich auf die eigentliche Logik ihrer Anwendung zu konzentrieren.
Der Fokus auf semantische Reichhaltigkeit zeigt sich in der präzisen Benennung der Komponenten und Protokolle, wie SPI und Pmod-Standard. Die technische Tiefe wird durch die Erwähnung von spezifischen SD-Karten-Typen (SD, SDHC, SDXC) und der typischen Spannungsbereiche weiter erhöht. Dies sind entscheidende Informationen für Ingenieure, die eine genaue Kenntnis der Kompatibilität und der Leistungsfähigkeit benötigen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu DIGIL 410-123 – Pmod SD: Steckplatz für SD-Karten
Welche Arten von SD-Karten werden vom DIGIL 410-123 – Pmod SD unterstützt?
Der DIGIL 410-123 – Pmod SD unterstützt eine breite Palette von SD-Speicherkarten, darunter die gängigen Formate SD (Secure Digital), SDHC (High Capacity) und SDXC (eXtended Capacity). Dies ermöglicht die Verwendung von Speicherkarten mit Kapazitäten von wenigen Gigabyte bis zu mehreren Terabyte, je nach Spezifikation der SD-Karte.
Welche Schnittstelle wird für die Kommunikation mit dem Host-System verwendet?
Das Modul nutzt die Pmod-Schnittstelle, die auf dem SPI-Protokoll (Serial Peripheral Interface) basiert, um mit dem Host-System zu kommunizieren. SPI ist ein weit verbreitetes Synchron-Seriell-Kommunikationsprotokoll, das eine effiziente Datenübertragung zwischen Mikrocontrollern, FPGAs und Peripheriegeräten ermöglicht.
Ist der DIGIL 410-123 – Pmod SD mit allen Pmod-kompatiblen Boards verwendbar?
Ja, sofern das Host-Board über eine kompatible Pmod-Schnittstelle und eine funktionierende SPI-Implementierung verfügt, ist der DIGIL 410-123 – Pmod SD im Allgemeinen mit den meisten Pmod-kompatiblen Boards verwendbar. Die Pmod-Schnittstelle ist ein offener Standard, der eine hohe Interoperabilität gewährleistet.
Welche Spannungsversorgung benötigt das Modul?
Die Spannungsversorgung für das DIGIL 410-123 – Pmod SD liegt üblicherweise bei 3.3V oder 5V. Die genaue Spannungsanforderung hängt von der Implementierung der Pmod-Schnittstelle auf dem Host-Board ab. Es ist ratsam, die Dokumentation des Host-Boards für die spezifischen Spannungsanforderungen zu konsultieren.
Kann das Modul auch für die Speicherung von Betriebssystemen oder größeren Datensätzen verwendet werden?
Ja, das Modul eignet sich hervorragend für die Speicherung von Betriebssystemen (z.B. für Single Board Computer wie Raspberry Pi mit Pmod-Erweiterungen) oder großen Datensätzen. Dank der Unterstützung von SDHC- und SDXC-Karten können sehr hohe Speicherkapazitäten realisiert werden, die für solche Anwendungen ausreichend sind.
Welche Treiber oder Bibliotheken sind für die Nutzung des Moduls erforderlich?
Für die Ansteuerung des Pmod SD Moduls sind in der Regel SPI-Treiber und spezifische Bibliotheken für den Zugriff auf SD-Karten (z.B. FAT32-Dateisystem-Treiber) erforderlich. Viele Mikrocontroller- und FPGA-Entwicklungsplattformen bieten bereits integrierte oder leicht verfügbare Bibliotheken, die die Nutzung des Moduls vereinfachen.
Wie robust ist die Pmod-Schnittstelle im Vergleich zu anderen Verbindungstypen?
Die Pmod-Schnittstelle ist für ihre einfache und zuverlässige Verbindung ausgelegt. Sie bietet einen guten Kompromiss zwischen Einfachheit, Kosten und Zuverlässigkeit für Prototyping- und Entwicklungsprojekte. Für extrem raue industrielle Umgebungen können jedoch robustere Steckverbinder und Gehäuselösungen erforderlich sein, die aber über die Funktionalität des Pmod-Moduls hinausgehen.
