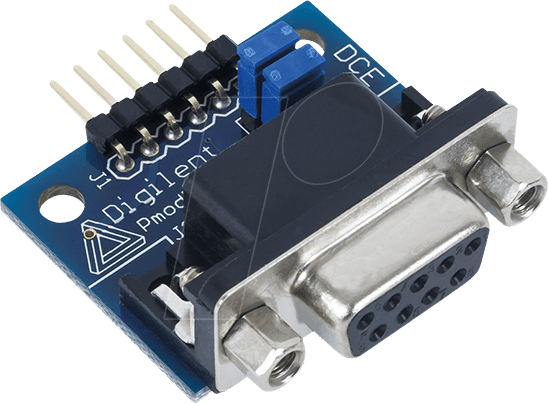

DIGIL 410-068 – Pmod RS232: Professionelle Schnittstellenkonvertierung für Entwickler und Technik-Enthusiasten
Der DIGIL 410-068 – Pmod RS232 stellt die ultimative Lösung dar, um moderne Mikrocontroller-Systeme mit legacy seriellen Geräten zu verbinden. Dieses hochpräzise Schnittstellenmodul überbrückt die Kluft zwischen digitalen Logikpegeln und den etablierten RS232-Signalen, was es zum unverzichtbaren Werkzeug für Entwickler macht, die an eingebetteten Systemen, Automatisierungsprojekten oder der Datenakquise von älteren Geräten arbeiten.
Maximale Kompatibilität und Zuverlässigkeit für Ihre Projekte
Der Pmod RS232 von DIGIL ist nicht einfach nur ein Adapter; er ist eine sorgfältig entwickelte Schnittstellenbrücke, die auf maximale Kompatibilität und höchste Zuverlässigkeit ausgelegt ist. Während Standardlösungen oft mit Pegelverschiebungen oder Treiberproblemen kämpfen, bietet der DIGIL 410-068 eine nahtlose und stabile Verbindung. Die integrierte Transceiver-Technologie garantiert eine präzise Signalwandlung und minimiert das Risiko von Datenverlust oder fehlerhaften Übertragungen. Dies ist entscheidend, wenn es um industrielle Steuerungen, wissenschaftliche Instrumente oder IoT-Anwendungen geht, bei denen jede übertragene Information von kritischer Bedeutung ist.
Fortschrittliche Technologie für anspruchsvolle Anwendungen
Das Herzstück des DIGIL 410-068 ist sein fortschrittlicher UART-Transceiver, der speziell für die anspruchsvolle Interkonnektivität entwickelt wurde. Dieses Modul ermöglicht die Wandlung von TTL/CMOS-Logikpegeln (typischerweise 3.3V oder 5V, je nach Host-Board) auf die RS232-Spannungspegel und umgekehrt. Dies eröffnet eine Welt von Anwendungsmöglichkeiten, von der Anbindung älterer industrieller Maschinen über die Kommunikation mit serielle Terminals bis hin zur Integration von GPS-Modulen oder anderen Peripheriegeräten, die auf der RS232-Schnittstelle basieren.
Leistungsmerkmale und Vorteile des DIGIL 410-068 – Pmod RS232
- Nahtlose Pegelwandlung: Konvertiert zuverlässig zwischen TTL/CMOS-Logikpegeln und RS232-Standardsignalen.
- Hohe Datenintegrität: Minimiert Signalverluste und Störungen durch hochwertige Komponenten und optimiertes Schaltungsdesign.
- Breite Kompatibilität: Ermöglicht die Verbindung von modernen Mikrocontrollern (wie z.B. Digilent Pmods oder ähnlichen) mit einer Vielzahl von RS232-fähigen Geräten.
- Robuste Bauweise: Entwickelt für den dauerhaften Einsatz in professionellen Umgebungen, von Laboren bis hin zu industriellen Anwendungen.
- Einfache Integration: Das Pmod-Interface sorgt für eine unkomplizierte und steckbare Verbindung mit kompatiblen Host-Boards.
- Vielseitige Anwendungsfelder: Ideal für Embedded-Systeme, Datenerfassung, industrielle Automatisierung, Prototyping und die Verbindung mit älterer Peripherie.
- Energieeffizientes Design: Optimiert für geringen Stromverbrauch, was besonders in batteriebetriebenen oder energiebewussten Systemen von Vorteil ist.
Technische Spezifikationen im Detail
Der DIGIL 410-068 – Pmod RS232 wurde mit Blick auf maximale Funktionalität und Zuverlässigkeit entwickelt. Die präzise Pegelwandlung wird durch einen dedizierten Transceiver-IC gewährleistet, der sowohl Senden (TX) als auch Empfangen (RX) Signale sicher verarbeitet. Die Stromversorgung kann typischerweise über das Host-Board bezogen werden, was eine einfache Integration ohne zusätzliche Netzteile ermöglicht.
| Merkmal | Spezifikation |
|---|---|
| Schnittstellen-Typ | Pmod (seriell) auf RS232 (DB9-Anschluss) |
| Logikpegel des Host-Boards (Unterstützt) | 3.3V TTL/CMOS und 5V TTL/CMOS (abhängig vom Host) |
| RS232-Signale | TXD, RXD, GND (oftmals erweitert durch zusätzliche Pmod-Pins für RTS/CTS, DTR/DSR, RI, DCD für vollständige Modemkontrolle) |
| Transceiver-Technologie | Integrierter UART-Transceiver mit bidirektionaler Pegelwandlung |
| Datenrate (Maximal) | Standard-Baudraten bis zu 115200 bps und höher (abhängig von Host-Limitierungen und RS232-Kabelqualität) |
| Anschluss (RS232) | Standard-DB9-Stecker (männlich/weiblich, je nach Modellvariante) |
| Stromversorgung | Über Pmod-Anschluss vom Host-Board (typischerweise 3.3V oder 5V) |
| Abmessungen (Modul) | Standard Pmod-Formfaktor für einfache Montage |
| Betriebstemperaturbereich | 0°C bis +70°C (erweiterte Temperaturbereiche auf Anfrage möglich) |
Anwendungsbereiche: Wo der DIGIL 410-068 glänzt
Die Einsatzmöglichkeiten des DIGIL 410-068 – Pmod RS232 sind vielfältig und erstrecken sich über zahlreiche technische Domänen:
- Industrielle Automatisierung: Steuerung von älteren SPS-Systemen, CNC-Maschinen oder industriellen Messgeräten, die über RS232 kommunizieren.
- Embedded-System-Entwicklung: Anbindung von GPS-Modulen, Barcode-Scannern, Wägezellen oder anderen seriellen Sensoren an Mikrocontroller-Plattformen wie Arduino, Raspberry Pi (mit Pmod-Adapter) oder spezifische FPGA/SoC-Entwicklungsboards.
- Datenlogger und Messwerterfassung: Erfassung von Daten von wissenschaftlichen Instrumenten, Datenloggern oder industriellen Sensoren, die nur eine RS232-Schnittstelle bieten.
- Prototyping und Testing: Schnelle und zuverlässige Integration von RS232-Geräten in neue Prototypen, um Funktionalität zu testen und zu validieren.
- Retro-Computing und Archivierung: Verbindung von älterer Computerhardware oder Peripheriegeräten für nostalgische Projekte oder zur Datenrettung.
- Terminal-Emulation: Direkte Verbindung zu seriellen Konsolen von Netzwerkgeräten, Servern oder Embedded-Systemen für Konfiguration und Fehlersuche.
FAQ – Häufig gestellte Fragen zu DIGIL 410-068 – Pmod RS232: Serieller Konverter und Schnittstellenadapter
Kann ich den DIGIL 410-068 mit meinem 5V Mikrocontroller verwenden?
Ja, der DIGIL 410-068 ist in der Regel darauf ausgelegt, sowohl mit 3.3V als auch mit 5V TTL/CMOS-Logikpegeln zu arbeiten. Es ist jedoch ratsam, die spezifische Dokumentation Ihres Host-Boards und des DIGIL 410-068 zu konsultieren, um sicherzustellen, dass die Spannungsversorgung und die Pegelkonfiguration korrekt sind.
Welche RS232-Signale werden unterstützt?
Der DIGIL 410-068 unterstützt primär die grundlegenden RS232-Signale TXD (Transmit Data) und RXD (Receive Data) sowie die Signalmasse (GND). Je nach spezifischer Pmod-Implementierung und den verfügbaren Pins auf dem Host-Board können auch Hardware-Handshake-Signale wie RTS (Request To Send) und CTS (Clear To Send) unterstützt werden, was für eine robuste serielle Kommunikation unerlässlich ist.
Wie einfach ist die Installation und Inbetriebnahme?
Die Installation ist denkbar einfach. Der DIGIL 410-068 verfügt über den standardisierten Pmod-Anschluss, der direkt auf kompatible Pmod-Ports von Entwicklungsboards gesteckt wird. Nach der physischen Verbindung müssen Sie lediglich die entsprechende serielle Kommunikation in Ihrer Host-Software (z.B. über die Arduino IDE oder einen C/C++ Compiler) konfigurieren.
Benötige ich zusätzliche Treiber für den Betrieb?
Nein, der DIGIL 410-068 ist ein passives Hardware-Interface und erfordert keine speziellen Treiber auf Ihrem Host-System. Die Kommunikation wird über die serielle Schnittstelle des Mikrocontrollers gesteuert, die bereits Teil des Betriebssystems oder der Firmware ist.
Ist die Datenübertragungsgeschwindigkeit durch das Modul begrenzt?
Die maximale Datenübertragungsgeschwindigkeit wird primär durch die Fähigkeiten des Mikrocontrollers auf Ihrem Host-Board sowie durch die Qualität der RS232-Verbindung (Kabel, Störungsquellen) bestimmt. Das DIGIL 410-068 selbst ist darauf ausgelegt, Standard-Baudraten bis zu 115200 bps und oft auch höhere Raten zu verarbeiten.
Welche Art von RS232-Anschluss hat das Modul?
Typischerweise verfügt das DIGIL 410-068 über einen standardisierten DB9-Anschluss. Die genaue Ausführung (männlich oder weiblich) kann je nach spezifischem Modell variieren. Achten Sie auf die Produktbilder und Spezifikationen, um den passenden Anschluss für Ihre Bedürfnisse zu identifizieren.
Kann ich den DIGIL 410-068 für bidirektionale Kommunikation verwenden?
Absolut. Das Modul ist für eine vollständige bidirektionale Kommunikation ausgelegt, sodass sowohl Daten gesendet als auch empfangen werden können. Dies wird durch die separaten Sende- (TX) und Empfangspins (RX) auf beiden Seiten der Schnittstelle ermöglicht.
