DIGIL 240-140 – MTE-Kabel für Analog Discovery Studio

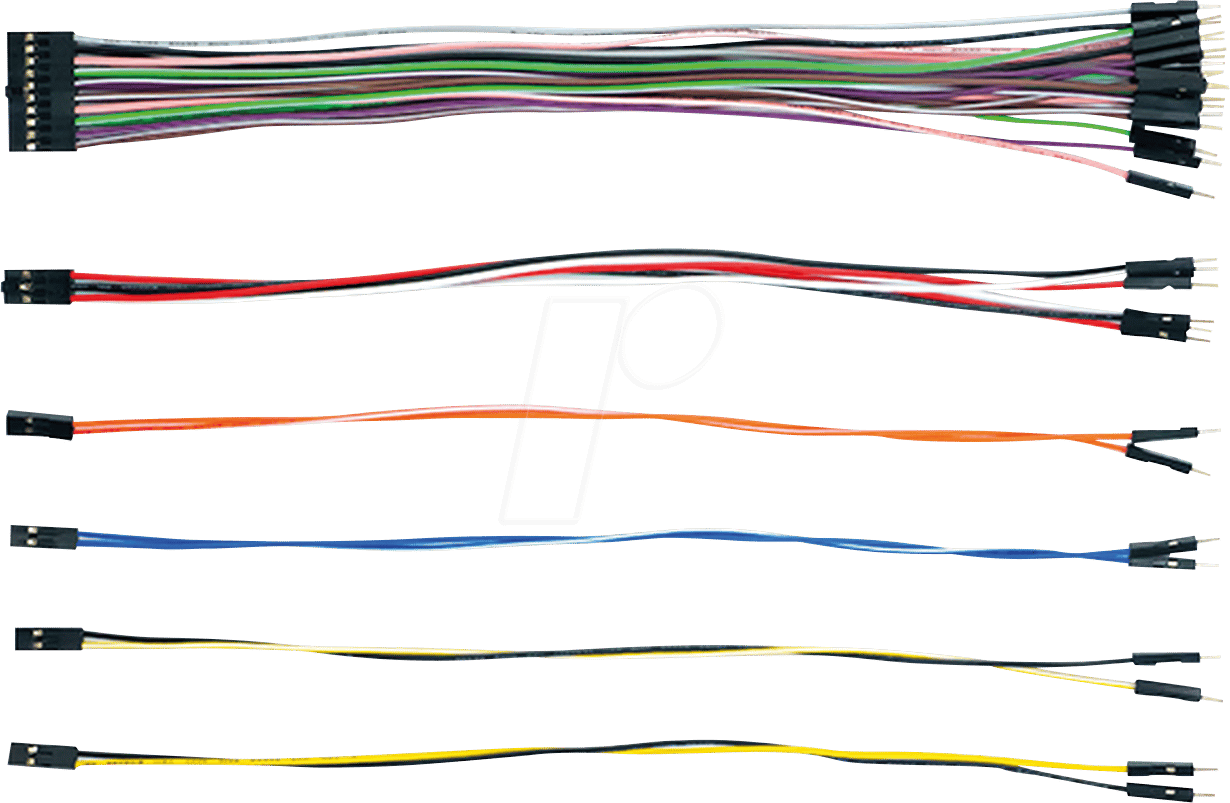

Die Analog Discovery Studio MTE (Measurement and Test Equipment)-Kabel sind eine bequeme Verbindungsmethode für jedes der 12 Instrumente auf dem Analog Discovery Studio. Dieser Satz von sechs Kabeln verfügt über Stecker, die sich perfekt für den Anschluss von Signalen an Schaltungen auf dem Breadboard Canvas eignen.Dies sind die gleichen MTE-Kabel, die mit dem Analog Discovery Studio geliefert werden, aber es kann nützlich sein, zusätzliche Kabel zu haben, um mehrere Geräte zu testen oder für den Fall, dass es ersetzt werden muss.Das MTE-Kabel für die Stromversorgung ist ein kodiertes 2×3-Kabel, das Zugang zu den ±12 V (rot, weiß), den variablen Versorgungen (rot, weiß) und der Masse (schwarz) bietet. Das Oszilloskop-MTE-Kabel für Kanal eins wird für Differenzmessungen verwendet und ist ein 2×1-Kabel mit einem Anschluss für den positiven (orange) und negativen (orange/weiß) Oszilloskopkanal. Das MTE-Kabel des Oszilloskops für Kanal zwei wird für Differenzmessungen verwendet und ist ein 2×1-Kabel mit einem Anschluss für den positiven (blauen) und negativen (blau/weißen) Oszilloskopkanal. Das MTE-Kabel für den ersten Kanal des Wellenformgenerators ist ein 2×1-Kabel und bietet Zugang zum ersten Kanal des Wellenformgenerators und zur Masse. Das MTE-Kabel für Kanal zwei des Wellenformgenerators ist ein 2×1-Kabel und ermöglicht den Zugang zu Kanal zwei des Wellenformgenerators und zur Masse. Der digitale MTE-Anschluss ist ein 2×10-Kabel und bietet Zugang zu den beiden Triggern (grau und grau/weiß), zwei Erdungen (schwarz) und 16 digitalen E/A (rosa, grün, lila, braun, rosa/weiß, grün/weiß, lila/weiß, braun/weiß … wiederholt).Lieferumfang 2×1 Kanal ein Oszilloskop MTE Kabel (orange, orange/weiß) 2×1 Kanal zwei Oszilloskop MTE-Kabel (blau, blau/weiß) 2×1 Kanal ein Wellenformgenerator MTE-Kabel (gelb, schwarz) 2×1 Kanal zwei Wellenformgenerator MTE-Kabel (gelb/weiß, schwarz) 2×3 MTE-Kabel für die Stromversorgung (rot, weiß, schwarz) 2×10 digitale E/A MTE-Kabel (grau, grau/weiß, rosa, grün, lila, braun, rosa/weiß, grün/weiß, lila/weiß, braun/weiß)HinweisDas Oszilloskop und der Wellenformgenerator können auch über BNC-Anschlüsse für unsymmetrische Messungen angeschlossen werden.
