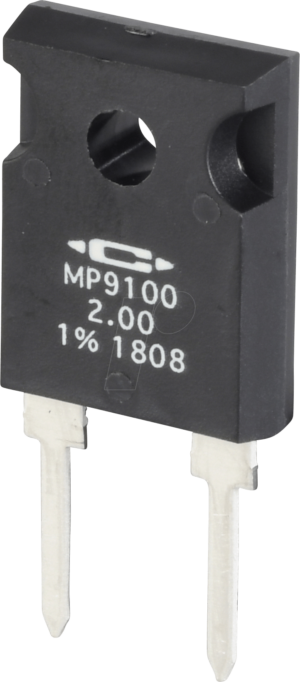

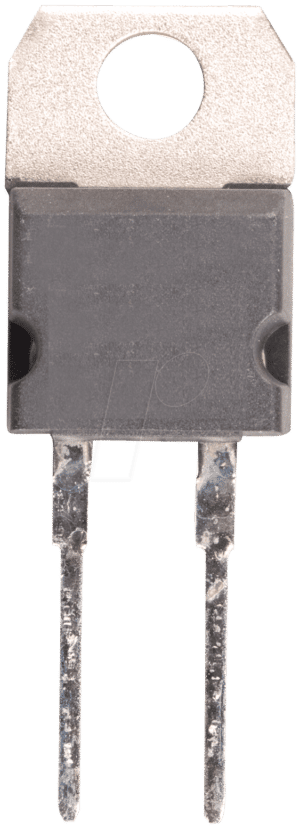

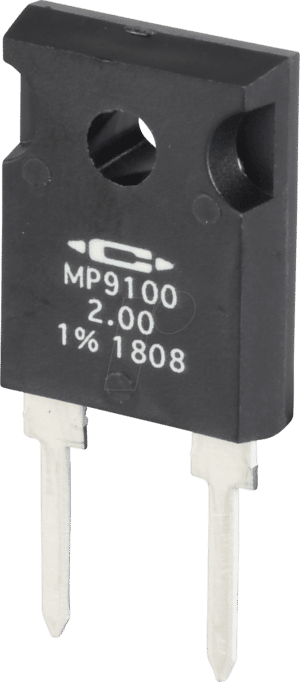

Dickschichtwiderstände: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Entdecken Sie in unserem Sortiment eine umfassende Auswahl an hochwertigen Dickschichtwiderständen, die speziell für anspruchsvolle elektronische Schaltungen und industrielle Anwendungen konzipiert wurden. Ob für Prototypenbau, Serienfertigung oder spezialisierte IT-Infrastrukturen, unsere Dickschichtwiderstände bieten die nötige Präzision, Belastbarkeit und Langzeitstabilität. Wir haben für Sie Produkte zusammengestellt, die den Anforderungen von Ingenieuren, Technikern und Hobby-Elektronikern in vielfältigen Branchen gerecht werden, von der Automobilindustrie über Telekommunikation bis hin zur Medizintechnik.
Das Wichtigste beim Kauf von Dickschichtwiderständen im Überblick
Beim Kauf von Dickschichtwiderständen sind mehrere Faktoren entscheidend, um die optimale Leistung und Langlebigkeit in Ihrer Anwendung zu gewährleisten. Die Auswahl sollte auf einer genauen Analyse der technischen Spezifikationen und der Einsatzumgebung basieren. Achten Sie insbesondere auf folgende Punkte:
- Nennwiderstand und Toleranz: Der wichtigste Parameter ist der Nennwiderstand, der in Ohm (Ω) angegeben wird. Die Toleranz gibt an, wie stark der tatsächliche Widerstand vom Nennwert abweichen darf. Präzisionsanwendungen erfordern engere Toleranzen (z.B. ±0.1%, ±0.5%), während Standardanwendungen oft mit ±1% oder ±5% auskommen.
- Belastbarkeit (Nennleistung): Die Nennleistung, angegeben in Watt (W), bestimmt, wie viel Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne Schaden zu nehmen. Eine Unterschreitung der benötigten Leistung führt zu Überhitzung und Ausfall. Berücksichtigen Sie immer eine Sicherheitsmarge.
- Temperaturkoeffizient (TCR): Der TCR gibt an, wie stark sich der Widerstandswert mit steigender oder fallender Temperatur ändert. Ein niedriger TCR ist für Anwendungen wichtig, bei denen präzise Widerstandswerte über einen weiten Temperaturbereich konstant bleiben müssen.
- Maximale Betriebsspannung: Jede Widerstandsart hat eine maximale Spannung, die sie sicher verarbeiten kann. Überschreiten dieser Spannung kann zu einem Durchschlag des Isolationsmaterials und damit zum Kurzschluss führen.
- Bauform und Anschlussart: Dickschichtwiderstände sind in verschiedenen Bauformen wie SMD (Surface Mount Device) für automatisierte Bestückung oder bedrahtet für Durchsteckmontage (THT – Through-Hole Technology) erhältlich. Die Wahl hängt von der Leiterplattengestaltung und dem Montageprozess ab.
- Umgebungsbedingungen: Berücksichtigen Sie Faktoren wie Luftfeuchtigkeit, Korrosion, mechanische Vibrationen und extreme Temperaturen. Spezielle Beschichtungen oder Gehäusematerialien können für den Schutz unter widrigen Bedingungen notwendig sein.
- Zuverlässigkeit und Normen: Für sicherheitsrelevante oder industrielle Anwendungen sind Widerstände mit entsprechenden Zulassungen und Zertifizierungen (z.B. AEC-Q200 für Automotive-Anwendungen) unerlässlich. renommierte Hersteller wie Vishay, Yageo oder KOA Speer bieten hier entsprechende Qualitäten.
Vielfalt der Dickschichtwiderstände: Auswahlkriterien und Einsatzgebiete
Dickschichtwiderstände stellen eine technologisch hochentwickelte und weit verbreitete Gruppe von Festwiderständen dar. Ihre Herstellung basiert auf dem Aufbringen einer widerstandsbehafteten Schicht, meist aus Metalloxid- oder Metallschichtmaterialien, auf einen Keramikträger (z.B. Aluminiumoxid). Diese Technologie ermöglicht eine hohe Präzision und gute thermische Eigenschaften bei gleichzeitig wirtschaftlicher Produktion. Unsere Auswahl deckt eine breite Palette von Typen ab, darunter:
- Standard-Metallschichtwiderstände: Allrounder für universelle Anwendungen, bekannt für gute Linearität und geringes Rauschen.
- Metalloxid-Schichtwiderstände: Robuster und für höhere Belastungen geeignet, oft in Netzteilen und Leistungsapplikationen zu finden.
- Dünnschichtwiderstände: Bieten höchste Präzision und Stabilität, ideal für Messtechnik und anspruchsvolle Audio-/Video-Schaltungen. (Obwohl der Fokus auf Dickschicht liegt, ist die Abgrenzung zur Dünnschichttechnologie für das Verständnis wichtig).
- Hochspannungs-Dickschichtwiderstände: Speziell gefertigt für Anwendungen mit erhöhten Spannungsanforderungen, oft mit besonderen Isolationsschichten.
- NTC- (Negative Temperature Coefficient) und PTC- (Positive Temperature Coefficient) Widerstände: Thermisch sensitive Widerstände, deren Widerstandswert sich mit der Temperatur signifikonsistent ändert, eingesetzt zur Temperaturkompensation oder als Strombegrenzer.
Die spezifischen Anforderungen Ihrer Anwendung – von der Leistungsaufnahme und Genauigkeit bis hin zu mechanischen und thermischen Belastungen – bestimmen die Wahl des passenden Dickschichtwiderstandstyps. Unser Sortiment berücksichtigt die Bedürfnisse in Bereichen wie:
- Industrielle Automatisierung: Robuste Widerstände für Steuerungs-, Sensorik- und Regelungstechnik.
- Automobilindustrie: Spezielle Widerstände mit AEC-Q200-Qualifizierung für Bordelektronik, Antriebsstrang und Infotainment.
- Telekommunikation: Präzise und rauscharme Widerstände für Signalverarbeitung und Netzwerkinfrastruktur.
- Medizintechnik: Zuverlässige Bauteile für Diagnosegeräte, Überwachungssysteme und Therapieanwendungen, oft mit erhöhten Anforderungen an Sicherheit und Biokompatibilität.
- Verbraucherelektronik: Kosteneffiziente und leistungsfähige Widerstände für eine Vielzahl von Geräten.
- DIY und Prototyping: Eine breite Palette für Entwickler und Hobbyisten, um neue Ideen umzusetzen.
Typen und Klassifizierungen von Dickschichtwiderständen
| Merkmal | Beschreibung | Typische Werte/Bereiche | Anwendungsbeispiele |
|---|---|---|---|
| Material der Widerstandsschicht | Metalloxid (Metal Oxide) oder Metallschicht (Metal Film) | Metalloxid: Rutheniumoxid, Indiumzinnoxid (ITO) Metallschicht: Legierungen aus Nickel-Chrom, Tantal-Nitrid | Metalloxid: Höhere Belastbarkeit, Pulsfestigkeit Metallschicht: Geringeres Rauschen, gute Stabilität |
| Bauform (Gehäuse) | SMD (Surface Mount Device) oder THT (Through-Hole Technology) | SMD: Baugrößen von 0402 bis 2512 THT: Zylindrisch mit axialen oder radialen Anschlüssen | SMD: Automatisierte Bestückung, Platzersparnis THT: Höhere Leistung, manuelle Bestückung, robuste Verbindungen |
| Leistungsklasse (Nennleistung) | Watt (W) | Von 1/8 W (0.125 W) bis zu mehreren hundert Watt für Leistungswiderstände | Geringe Leistung: Signalverarbeitung, Sensoren Hohe Leistung: Netzteile, Motorsteuerungen, Ladeeinheiten |
| Toleranz | Prozent (%) oder ppm (parts per million) | ±0.01%, ±0.1%, ±0.5%, ±1%, ±2%, ±5% | Hohe Toleranz: Stromversorgung, Heizungsregelungen Niedrige Toleranz: Messtechnik, Präzisionsverstärker, Sensorik |
| Temperaturkoeffizient (TCR) | ppm/K (parts per million per Kelvin) | Typisch: ±50 ppm/K, ±100 ppm/K, ±200 ppm/K, bis hin zu ±1000 ppm/K für Standardtypen | Niedriger TCR: Kalibrierkreise, hochstabile Oszillatoren Höherer TCR: Weniger kritische Anwendungen, Temperaturkompensation |
| Maximale Betriebsspannung | Volt (V) | Von wenigen Volt bis zu mehreren tausend Volt | Niedrige Spannung: Kleinsignalschaltungen Hohe Spannung: Netzteilvorstufen, Zeilenscanning, Entladungsröhren |
| Spezialtypen | Hochfrequenzwiderstände, Hochspannungswiderstände, Anti-Sulfurierungs-Widerstände, Surge-Resistant-Widerstände | Entsprechend den spezifischen Leistungsanforderungen | HF-Anwendungen, Netzfilter, aggressive Umgebungen, Schutz vor Überspannungsspitzen |
Technologische Einblicke und Branchenstandards
Die Herstellung von Dickschichtwiderständen ist ein präziser Prozess, der oft mittels Siebdruckverfahren erfolgt. Eine leitfähige Paste, bestehend aus Metallpulvern (z.B. Rutheniumoxid für Metalloxid-Schichtwiderstände) oder Metalllegierungen (z.B. Nickel-Chrom für Metallschichtwiderstände), wird auf einen Keramikkörper aufgetragen. Anschließend wird diese Schicht durch Sinterung bei hohen Temperaturen fixiert und stabilisiert. Die genaue Einstellung des Widerstandswertes erfolgt oft durch mechanisches Abtragen der Schicht mittels Laserstrahl (Lasertrimmen), bis der Zielwiderstandswert innerhalb der geforderten Toleranz erreicht ist. Dieser Prozess erlaubt eine hohe Reproduzierbarkeit und Effizienz.
Für spezielle Anwendungen gibt es weiterführende technologische Anpassungen. So werden beispielsweise Anti-Sulfurierungs-Widerstände mit speziellen Anschlussterminals gefertigt, um die Oxidation durch Schwefelverbindungen in der Atmosphäre zu minimieren, was insbesondere in industriellen oder geothermischen Umgebungen relevant ist. Für die Automobilindustrie sind Widerstände nach AEC-Q200 zertifiziert, was strenge Tests bezüglich Temperaturzyklen, Feuchtigkeit, Vibrationen und chemischer Beständigkeit einschließt. Dies garantiert eine extreme Zuverlässigkeit unter den oft rauen Bedingungen im Fahrzeug.
Auch ökologische Aspekte gewinnen zunehmend an Bedeutung. Viele moderne Dickschichtwiderstände werden nach RoHS-Richtlinien (Restriction of Hazardous Substances) gefertigt, was bedeutet, dass sie keine bedenklichen Stoffe wie Blei, Cadmium oder Quecksilber enthalten. Dies ist nicht nur aus Umweltsicht relevant, sondern auch für die Einhaltung globaler Produktionsstandards.
FAQ – Häufig gestellte Fragen zu Dickschichtwiderständen
Was ist der Unterschied zwischen Dickschicht- und Dünnschichtwiderständen?
Der Hauptunterschied liegt in der Dicke der aufgebrachten Widerstandsschicht. Dickschichtwiderstände haben eine Schichtdicke im Mikrometerbereich (typischerweise 1-25 µm) und werden oft durch Siebdruck aufgetragen. Dünnschichtwiderstände verwenden Schichten im Nanometerbereich und werden meist durch Vakuumabscheidung (z.B. PVD) aufgebracht. Dickschichtwiderstände sind in der Regel kostengünstiger und für höhere Leistungen geeignet, während Dünnschichtwiderstände überragende Präzision, Stabilität und geringeres Rauschen bieten.
Welche Vorteile bieten Dickschichtwiderstände gegenüber anderen Widerstandsarten?
Dickschichtwiderstände zeichnen sich durch eine gute Kombination aus Preis, Leistung und Verfügbarkeit aus. Sie bieten eine gute thermische Stabilität, sind relativ robust gegenüber mechanischen Belastungen und können in einer breiten Palette von Widerstandswerten und Leistungsklassen gefertigt werden. Ihre Herstellung ist skalierbar und kosteneffizient, was sie zu einer populären Wahl für viele allgemeine Elektronikanwendungen macht.
Sind Dickschichtwiderstände für Hochfrequenzanwendungen geeignet?
Für reine Hochfrequenzanwendungen (HF) werden oft speziell entwickelte HF-Widerstände bevorzugt. Standard-Dickschichtwiderstände können jedoch in vielen HF-Schaltungen eingesetzt werden, solange die Frequenzen im moderaten Bereich liegen und die parasitären Effekte (Kapazität und Induktivität) keine dominante Rolle spielen. Für sehr hohe Frequenzen sind Dünnschichtwiderstände oder spezielle HF-Widerstandstypen oft die bessere Wahl.
Was bedeutet die Klassifizierung nach AEC-Q200?
AEC-Q200 ist ein Standard, der vom Automotive Electronics Council entwickelt wurde. Er definiert Testmethoden und Zuverlässigkeitsanforderungen für passive Bauelemente, die in der Automobilindustrie eingesetzt werden. Widerstände, die nach AEC-Q200 qualifiziert sind, haben strenge Tests bezüglich Temperatur, Feuchtigkeit, Vibration, mechanischer Belastung und chemischer Beständigkeit bestanden und sind somit für den anspruchsvollen Einsatz in Fahrzeugen geeignet.
Worauf sollte ich bei der Auswahl eines Dickschichtwiderstands für eine stromversorgte Anwendung achten?
Bei stromversorgten Anwendungen ist die Nennleistung des Widerstands entscheidend. Sie muss deutlich höher sein als die Leistung, die der Widerstand voraussichtlich dissipieren wird (in der Regel mindestens das Doppelte des erwarteten maximalen Verbrauchs). Auch die maximale Betriebsspannung und der Temperaturkoeffizient sind wichtig, um sicherzustellen, dass der Widerstand stabil und sicher arbeitet, auch bei Temperaturschwankungen.
Sind Dickschichtwiderstände umweltfreundlich?
Viele moderne Dickschichtwiderstände werden unter Einhaltung der RoHS-Richtlinien hergestellt, was bedeutet, dass sie frei von bestimmten gefährlichen Stoffen wie Blei, Quecksilber und Cadmium sind. Dies trägt zur Umweltverträglichkeit bei. Die Herstellungsprozesse selbst werden ebenfalls zunehmend auf Energieeffizienz und die Minimierung von Abfall optimiert.
Kann ich Dickschichtwiderstände als Ersatz für ältere Widerstandsbauteile verwenden?
Das ist prinzipiell möglich, erfordert aber sorgfältige Prüfung. Achten Sie darauf, dass der Ersatzwiderstand den gleichen oder einen höheren Nennwiderstandswert, die gleiche oder eine höhere Nennleistung und die gleiche oder eine niedrigere Toleranz aufweist. Auch die maximale Betriebsspannung und die Anschlussart müssen übereinstimmen. Bei der Auswahl eines modernen Dickschichtwiderstands als Ersatz sollten Sie immer die ursprünglichen Spezifikationen des zu ersetzenden Bauteils genau prüfen, um Kompatibilitätsprobleme zu vermeiden.
