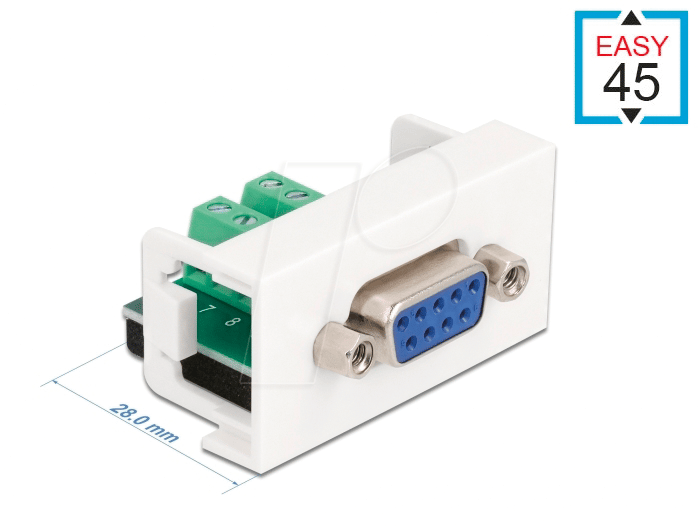

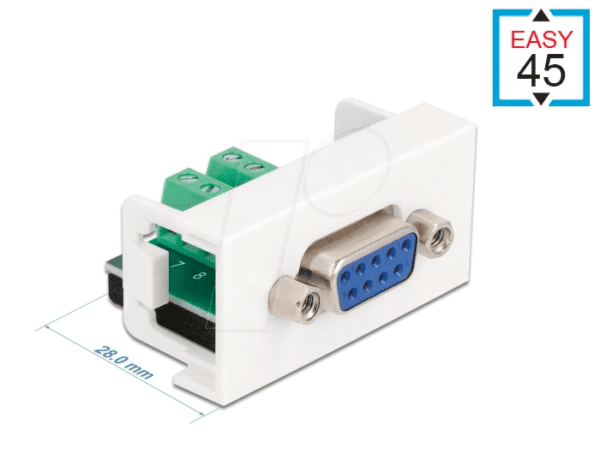

DELOCK 81350 – Easy 45 Modul: Präzise Konnektivität für professionelle Anwendungen
Das DELOCK 81350 – Easy 45 Modul schließt die Lücke zwischen seriellen Schnittstellen und flexiblen Anschlusslösungen. Es ist die ideale Wahl für IT-Administratoren, Entwickler und Heimwerker, die eine zuverlässige und einfach zu integrierende Verbindung von D-Sub 9 Pin Buchsen zu Schraubklemmen für Geräte mit 10-poligen Terminalblöcken benötigen. Wenn Sie eine stabile und wartungsarme Signalübertragung gewährleisten möchten, ohne aufwendige Löt- oder Crimparbeiten, bietet dieses Modul die überlegene Lösung.
Konverter-Technologie und Anwendungsbereiche
Das Herzstück des DELOCK 81350 ist die intelligente Adaptertechnologie, die eine direkte Umwandlung der seriellen RS-232-Schnittstelle in einen zugänglichen Schraubklemmenblock ermöglicht. Dies eröffnet vielfältige Einsatzmöglichkeiten in industriellen Steuerungsanlagen, Messtechnik, älteren Kassensystemen oder der Modifikation von Elektronikprojekten, bei denen eine saubere und sichere Verkabelung entscheidend ist. Die Easy 45 Serie von Delock zeichnet sich durch ihre modulare Bauweise aus, die eine nahtlose Integration in verschiedene Gehäusesysteme und eine hohe Flexibilität bei der Verkabelung garantiert.
Unübertroffene Flexibilität und einfache Installation
Im Vergleich zu herkömmlichen Kabeladaptern oder der Notwendigkeit, eigene Platinen zu entwerfen, bietet das DELOCK 81350 eine deutliche Vereinfachung. Die 9-polige D-Sub-Buchse ermöglicht den direkten Anschluss bestehender serielle Geräte, während der 10-polige Terminalblock eine verdrahtungsfreundliche Anbindung an lose Kabel oder andere Anschlussleisten erlaubt. Die kompakte Bauform mit einer Breite von 22,5 mm fügt sich harmonisch in Standard-Montageschienen oder Gehäusesysteme ein und vermeidet unnötige Kabelverlängerungen oder Signalverluste.
Vorteile des DELOCK 81350 – Easy 45 Moduls
- Schnelle Implementierung: Kein Löten oder Crimpen erforderlich, reduziert Installationszeit und -aufwand erheblich.
- Zuverlässige Signalübertragung: Robuste Schraubklemmen sorgen für sicheren Kontakt und minimieren Störanfälligkeit.
- Universelle Kompatibilität: Ermöglicht die Verbindung von Standard-RS-232-Schnittstellen mit einer Vielzahl von Geräten und Systemen.
- Platzsparendes Design: Die 22,5 mm breite Modulbauweise integriert sich effizient in bestehende Infrastrukturen.
- Einfache Wartung: Erleichtert den Austausch von Komponenten und die Fehlersuche bei der Verkabelung.
- Hohe Robustheit: Gefertigt aus hochwertigen Materialien für Langlebigkeit im professionellen Umfeld.
- Modulare Erweiterbarkeit: Passt in das Easy 45 System für flexible Konfigurationen.
Technische Spezifikationen und Qualitätsmerkmale
Das DELOCK 81350 – Easy 45 Modul ist für seine präzise Verarbeitung und die Verwendung hochwertiger Komponenten bekannt. Diese gewährleisten nicht nur eine optimale Signalintegrität, sondern auch eine außergewöhnliche Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die D-Sub 9 Pin Buchse ist standardkonform gefertigt, um eine breite Kompatibilität mit verschiedensten seriellen Geräten zu gewährleisten. Der integrierte 10-polige Terminalblock ermöglicht eine flexible und sichere Verdrahtung von Leitungen mit unterschiedlichen Querschnitten.
| Merkmal | Beschreibung |
|---|---|
| Anschlusstyp 1 | D-Sub 9 Pin Buchse |
| Anschlusstyp 2 | 10 Pin Terminalblock (Schraubklemmen) |
| Schnittstelle | RS-232 (seriell) |
| Breite des Moduls | 22,5 mm |
| Montageart | Easy 45 Modulsystem, kompatibel mit Standard-Montageschienen |
| Material Gehäuse | Hochwertiger Kunststoff (ABS/Polycarbonat Mischung), robust und isolierend |
| Kontaktmaterial | Verzinnte oder vernickelte Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | -20°C bis +70°C |
| Luftfeuchtigkeit | 5% bis 95% nicht kondensierend |
| Anwendungsbereich | Industrielle Automatisierung, Messtechnik, Datenerfassung, Netzwerktechnik, Prototyping |
Umfassende Kompatibilität und erweiterte Funktionalität
Die 9-polige D-Sub-Buchse des Moduls ist branchenweit anerkannt und findet sich auf zahlreichen Geräten wie PCs, Laptops, Industrie-PCs, SPS-Steuerungen, Diagnosegeräten und vielen anderen Peripheriegeräten. Die Fähigkeit, diese Standard-RS-232-Signale nahtlos auf einen 10-poligen Terminalblock zu übertragen, ermöglicht die einfache Integration in kundenspezifische Verdrahtungslösungen. Dies kann beispielsweise die Anbindung an Klemmenleisten in Schaltschränken, die Verbindung mit eigenen Leiterplatten-Designs oder die Integration in bestehende industrielle Kommunikationsnetzwerke umfassen. Die Pinbelegung des D-Sub-Anschlusses folgt der gängigen RS-232-Norm, was eine direkte Zuordnung der Signale (TX, RX, GND etc.) zu den entsprechenden Klemmen ermöglicht.
Sichere und stabile Verbindungen für anspruchsvolle Umgebungen
Der 10-polige Terminalblock zeichnet sich durch seine zuverlässigen Schraubklemmen aus. Diese bieten eine sichere und dauerhafte Verbindung, die auch bei Vibrationen oder thermischen Schwankungen Bestand hat. Im Gegensatz zu Steckverbindungen, die anfällig für Verschleiß oder Korrosion sein können, gewährleisten die Schraubklemmen einen konstanten Anpressdruck und eine optimale elektrische Leitfähigkeit. Dies ist insbesondere in industriellen Umgebungen, in denen Zuverlässigkeit und Betriebssicherheit oberste Priorität haben, von entscheidender Bedeutung. Die klare Kennzeichnung der Klemmen erleichtert zudem die korrekte Verdrahtung und minimiert das Risiko von Fehlanschlüssen.
Anwendungsbeispiele für das DELOCK 81350 – Easy 45 Modul
Das DELOCK 81350 – Easy 45 Modul ist ein unverzichtbares Werkzeug für eine Vielzahl von professionellen Anwendungen:
- Industrielle Automatisierung: Integration von älteren seriellen Sensoren, Aktoren oder Steuergeräten in moderne PLC-Systeme oder SCADA-Umgebungen.
- Messtechnik: Anschluss von Messinstrumenten mit serieller Datenausgabe an Datenerfassungssysteme oder Logger, die über Terminalblöcke verfügen.
- Netzwerktechnik: Konfiguration und Wartung von Netzwerkkomponenten wie Switches oder Routern, die eine serielle Konsolenverbindung erfordern.
- POS-Systeme: Anbindung von Barcodescannern, Kassendruckern oder Kundendisplays an Kassensysteme über serielle Schnittstellen.
- Prototyping und Entwicklung: Einfache und schnelle Integration von seriellen Kommunikationsmodulen in eigene Elektronikprojekte und Prototypen.
- Serverraum-Management: Anschluss von seriellen Geräten wie KVM-Switches oder Stromverteilungseinheiten (PDUs) an Überwachungssysteme.
FAQ – Häufig gestellte Fragen zu DELOCK 81350 – Easy 45 Modul D-Sub 9 Pin Buchse zu 10 Pin Terminalblock 22,5 x
Was ist der Hauptzweck des DELOCK 81350 – Easy 45 Moduls?
Der Hauptzweck des DELOCK 81350 – Easy 45 Moduls ist die einfache und zuverlässige Konvertierung einer seriellen RS-232-Schnittstelle (D-Sub 9 Pin Buchse) in einen zugänglichen 10-poligen Terminalblock. Dies ermöglicht die Verbindung von Geräten mit seriellen Ports zu Systemen, die Schraubklemmenanschlüsse verwenden, ohne Löt- oder Crimparbeiten.
Für welche Anwender ist dieses Modul besonders geeignet?
Dieses Modul ist ideal für IT-Administratoren, Netzwerktechniker, Automatisierungstechniker, Elektronikentwickler und Heimwerker, die eine flexible und stabile Verbindung zwischen seriellen Geräten und anderen elektrischen Systemen herstellen müssen.
Benötige ich spezielle Werkzeuge, um das Modul zu installieren?
Nein, für die Installation des DELOCK 81350 – Easy 45 Moduls sind keine speziellen Werkzeuge erforderlich. Die Verbindung zur D-Sub-Buchse erfolgt über das vorhandene serielle Kabel des Geräts, und die Verdrahtung am Terminalblock erfolgt einfach durch das Einschrauben der Kabelenden in die Schraubklemmen, wofür in der Regel ein kleiner Schraubendreher benötigt wird.
Kann ich mit diesem Modul auch Daten über längere Distanzen übertragen?
Die Übertragungsdistanz bei seriellen RS-232-Verbindungen hängt von der Datenrate, der Kabelqualität und der elektrischen Umgebung ab. Das Modul selbst beeinflusst die maximale Distanz nicht negativ; es stellt lediglich die physische Verbindung her. Für längere Distanzen sind möglicherweise Signalrepeater oder spezialisierte Konverter erforderlich, aber das Modul ist eine solide Grundlage für Standard-RS-232-Anwendungen.
Ist das Modul für den Einsatz in rauen industriellen Umgebungen geeignet?
Ja, das DELOCK 81350 – Easy 45 Modul ist für den Einsatz in professionellen Umgebungen konzipiert. Die robuste Konstruktion, die hochwertigen Kontakmaterialien und die sicheren Schraubklemmen sorgen für Zuverlässigkeit und Langlebigkeit, auch unter Bedingungen mit Vibrationen oder wechselnden Temperaturen.
Wie wird die Pinbelegung von der D-Sub-Buchse zum Terminalblock abgebildet?
Die Pinbelegung des DELOCK 81350 – Easy 45 Moduls folgt der Standard-RS-232-Norm. Die einzelnen Pins der D-Sub 9 Pin Buchse (z.B. TXD, RXD, GND, CTS, RTS etc.) sind den entsprechenden Klemmen des 10-poligen Terminalblocks zugeordnet. Eine detaillierte Pinbelegung ist in der Regel der mitgelieferten Dokumentation oder den technischen Spezifikationen des Produkts zu entnehmen.
Was bedeutet „Easy 45“ und welche Vorteile bietet dieses System?
Easy 45 bezieht sich auf das modulare Stecksystem von Delock, das eine einfache und flexible Installation in Gehäusen oder auf Montageschienen mit einer Standardbreite von 22,5 mm ermöglicht. Die Vorteile sind eine übersichtliche und aufgeräumte Verkabelung, schnelle Montage und Demontage sowie die Möglichkeit, verschiedene Module (z.B. USB, Ethernet, serielle Schnittstellen) nebeneinander zu integrieren.
