Präzise Signalwandlung: DELOCK 81349 – Ihr Schlüssel für einfache Konnektivität

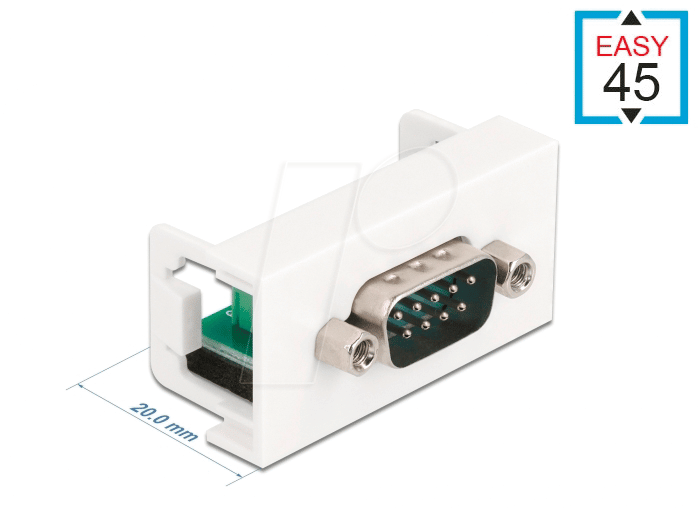

Das DELOCK 81349 Easy 45 Modul schließt die Lücke zwischen seriellen Schnittstellen und verdrahteten Verbindungen. Entwickelt für Ingenieure, Techniker und IT-Profis, ermöglicht dieses Modul die einfache und sichere Anbindung von D-Sub 9 Pin Geräten an Standard-Terminalblöcke. Es ist die ideale Lösung für Prototyping, Messdatenerfassung und die Integration von Legacy-Systemen in moderne Netzwerke, wo Flexibilität und Zuverlässigkeit gefragt sind.
Maximale Vielseitigkeit mit dem Easy 45 Modul-System
Das Herzstück des DELOCK 81349 ist seine nahtlose Integration in das Easy 45 Modul-System. Dieses System zeichnet sich durch seine universelle Anwendbarkeit und die einfache Montage aus. Statt komplexer Lötverbindungen oder spezialisierter Kabel bietet das DELOCK 81349 eine intelligente Adapterlösung, die Ihre Projekte beschleunigt und Fehlerquellen minimiert. Die 22,5 mm Breite fügt sich perfekt in gängige Montageprofile ein und ermöglicht eine platzsparende Installation.
Technische Überlegenheit und Anwendungsbereiche
Das DELOCK 81349 Easy 45 Modul zeichnet sich durch eine robuste Bauweise und präzise Signalübertragung aus. Die D-Sub 9 Pin Buchse bietet eine zuverlässige Verbindung für serielle Geräte, während der 6-Pin Terminalblock Schraubklemmen für eine sichere und dauerhafte Verdrahtung nutzt. Dies ist besonders vorteilhaft in Umgebungen, die Vibrationen ausgesetzt sind oder bei denen eine häufige Demontage und Montage erforderlich ist. Die klare Pinbelegung des D-Sub Steckers erlaubt eine einfache Zuordnung der Signale zum Terminalblock, was die Installation und Fehlersuche erheblich vereinfacht.
Typische Einsatzgebiete umfassen:
- Anbindung von seriellen Konsolen an Netzwerkgeräte wie Router, Switches und Server.
- Integration von älteren Industrieautomatisierungsgeräten mit RS-232 Schnittstellen in moderne Steuerungsanlagen.
- Erstellung von individuellen Mess- und Datenerfassungssystemen, bei denen Sensoren über serielle Schnittstellen kommunizieren.
- Entwicklungs- und Testaufbauten in Laboren, wo flexible Signaladaptionen benötigt werden.
- Erweiterung bestehender Systeme durch flexible Anschlussmöglichkeiten ohne aufwendige Umbauten.
Vorteile des DELOCK 81349 im Überblick
Die Wahl des DELOCK 81349 Easy 45 Moduls bietet Ihnen klare Vorteile gegenüber herkömmlichen Lösungen:
- Einfache Installation: Kein Löten erforderlich, schnelle Anschlussmöglichkeit durch Schraubklemmen.
- Hohe Zuverlässigkeit: Robuste Konstruktion für langlebigen Einsatz in industriellen Umgebungen.
- Platzsparendes Design: Standardisierte 22,5 mm Breite für optimale Raumnutzung in Schaltschränken.
- Maximale Flexibilität: Wandelt eine gängige serielle Schnittstelle in eine universelle Terminalverbindung um.
- Reduzierte Fehleranfälligkeit: Klare Pin-Zuordnung minimiert Verdrahtungsfehler.
- Kompatibilität: Perfekt integrierbar in das DELOCK Easy 45 Modul-System für eine einheitliche Lösung.
- Kosteneffizient: Vermeidet die Notwendigkeit teurer Spezialkabel oder Adapter.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Easy 45 Modul |
| Anschluss 1 | D-Sub 9 Pin Buchse, Stecker |
| Anschluss 2 | 6 Pin Terminalblock (Schraubklemmen) |
| Gehäusebreite | 22,5 mm |
| Montage | Schnappmontage auf Hutschiene (35 mm) |
| Material Gehäuse | Hochwertiger Kunststoff (ABS/Polycarbonat), flammhemmend nach UL94-V0 Standard für maximale Sicherheit. Das Material ist UV-beständig und resistent gegenüber vielen chemischen Einflüssen, was eine Langlebigkeit auch unter anspruchsvollen Bedingungen garantiert. |
| Kontakte | Vergoldete oder verzinnte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit. Dies gewährleistet eine stabile Signalübertragung über lange Zeiträume und schützt vor Oxidation. |
| Einsatzumgebung | Geeignet für den Einsatz in industriellen Steuerungs- und Automatisierungsumgebungen, Schaltschränken, Laboratorien und Telekommunikationsinfrastrukturen. Temperaturbereich: -20°C bis +70°C. Luftfeuchtigkeit: 0-95% nicht kondensierend. |
| Signalpins (D-Sub 9) | Konform mit RS-232 Standard, ermöglicht die individuelle Belegung der 6 Terminalblöcke für Rx, Tx, GND, RTS, CTS, DTR/DSR je nach Anwendungsbedarf. Jede Verbindung ist eindeutig gekennzeichnet. |
Optimale Signalübertragung und Robustheit
Das DELOCK 81349 Easy 45 Modul ist speziell dafür konzipiert, eine Signalintegrität auf höchstem Niveau zu gewährleisten. Die D-Sub 9 Pin Buchse ist sorgfältig gefertigt, um einen festen Sitz des angeschlossenen Geräts zu gewährleisten und wackelige Verbindungen zu vermeiden. Die Kontakte innerhalb der Buchse sind aus korrosionsbeständigen Materialien gefertigt, um eine zuverlässige elektrische Verbindung über die gesamte Lebensdauer des Produkts sicherzustellen. Die Schraubklemmen am Terminalblock sind ebenfalls robust konstruiert und bieten einen sicheren Halt für die abisolierten Kabelenden. Dies verhindert ein Verrutschen der Drähte und garantiert eine dauerhaft stabile Verbindung, selbst bei mechanischer Beanspruchung.
Das Gehäusematerial, typischerweise ein hochwertiges und flammhemmendes Polymer, schützt die internen Verbindungen effektiv vor Staub, Feuchtigkeit und mechanischen Beschädigungen. Die Standardbreite von 22,5 mm ist nicht nur für die Montage auf DIN-Schienen optimiert, sondern auch für die Integration in dichte Schaltschrank-Layouts. Dies bedeutet, dass Sie auch in Umgebungen mit begrenztem Platzangebot eine professionelle und sichere Konnektivität realisieren können.
Erweiterung der Konnektivitätsoptionen für professionelle Anwendungen
In vielen Branchen, von der Industrieautomatisierung über die Messtechnik bis hin zur Telekommunikation, sind serielle Schnittstellen immer noch ein unverzichtbarer Bestandteil von Geräten und Systemen. Das DELOCK 81349 Easy 45 Modul vereinfacht die Integration dieser Schnittstellen erheblich. Anstatt auf kundenspezifische Kabel oder aufwendige Konverter zurückzugreifen, bietet dieses Modul eine direkte und universelle Anschlussmöglichkeit. Die 6 Pins des Terminalblocks sind flexibel nutzbar. Dies ermöglicht die einfache Anpassung an unterschiedliche serielle Protokolle und Konfigurationen, wie beispielsweise RS-232, RS-422 oder RS-485, je nach benötigten Signalen.
Für Anwender, die mit älterer Hardware arbeiten oder eine Brücke zu modernen Systemen schlagen müssen, ist dieses Modul eine unverzichtbare Komponente. Es ermöglicht die schnelle und unkomplizierte Anbindung von Geräten mit D-Sub 9 Pin Anschlüssen an SPS-Systeme, Datenerfassungshardware oder Netzwerkmanagement-Tools, die typischerweise über Schraub- oder Federklemmen verfügen. Die Klarheit der Pinbelegung auf dem Modul selbst reduziert die Einarbeitungszeit und beschleunigt den Installationsprozess.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu DELOCK 81349 – Easy 45 Modul D-Sub 9 Pin Stecker zu 6 Pin Terminalblock 22,5 x
Welche spezifischen Signale werden über den D-Sub 9 Pin Stecker übertragen?
Der D-Sub 9 Pin Stecker ist standardmäßig für serielle Kommunikationsprotokolle wie RS-232 ausgelegt. Dies beinhaltet typischerweise die Übertragung von Sendedaten (TxD), Empfangsdaten (RxD), Masseleitung (GND) sowie diverse Steuer- und Handshake-Signale wie RTS, CTS, DTR, DSR, DCD und RI. Das DELOCK 81349 Modul ermöglicht die individuelle Verbindung dieser Signale zu den sechs Pins des Terminalblocks.
Ist das Modul für den Einsatz in rauen Umgebungen geeignet?
Ja, das DELOCK 81349 Modul ist für den professionellen Einsatz konzipiert. Das Gehäuse besteht aus robustem, flammhemmendem Kunststoff, der Schutz vor Staub und mechanischen Einwirkungen bietet. Die Kontakte sind korrosionsbeständig ausgelegt, was eine Zuverlässigkeit auch unter widrigen Bedingungen gewährleistet. Die spezifischen Umgebungsbedingungen wie Temperaturbereich und Luftfeuchtigkeit sind in den Produktdetails angegeben.
Wie einfach ist die Montage des Easy 45 Moduls?
Die Montage ist sehr einfach und werkzeuglos. Das Modul verfügt über eine Schnappverbindung, die eine schnelle und sichere Befestigung auf einer Standard-35-mm-Hutschiene ermöglicht. Dies ist ein Kernmerkmal des Easy 45 Systems, das für seine Benutzerfreundlichkeit bekannt ist.
Kann ich die 6 Pins des Terminalblocks frei konfigurieren?
Ja, die 6 Pins des Terminalblocks sind als freie Anschlüsse konzipiert, die Sie je nach Ihrem spezifischen Anwendungsbedarf belegen können. Sie können die benötigten Signal- und Steuerleitungen des D-Sub 9 Pin Steckers flexibel auf diese Pins verdrahten, um Ihre individuelle Schnittstellenanpassung zu realisieren.
Welche Kabelquerschnitte können am Terminalblock angeschlossen werden?
Der Terminalblock ist für die Aufnahme von Standard-Kabelquerschnitten für Signalübertragungsanwendungen ausgelegt. Typischerweise können flexible und starre Leiter von ca. 0,2 mm² bis 2,5 mm² angeschlossen werden. Die genauen Spezifikationen hierzu finden Sie in den detaillierten technischen Daten des Herstellers, sind aber auf die gängige Praxis im Schaltschrankbau abgestimmt.
Unterstützt das Modul auch andere serielle Standards als RS-232?
Obwohl der D-Sub 9 Pin Anschluss primär mit RS-232 assoziiert wird, sind die auf dem Terminalblock frei verfügbaren Signale prinzipiell auch für die Adaption anderer serieller Protokolle nutzbar, sofern die Spannungspegel und die physikalische Signalisierung mit den angeschlossenen Geräten kompatibel sind. Die Signalaufteilung ermöglicht eine gewisse Flexibilität über das reine RS-232 hinaus.
Ist das DELOCK 81349 mit allen Geräten mit D-Sub 9 Pin Anschluss kompatibel?
Das Modul ist mechanisch und elektrisch mit allen Geräten kompatibel, die einen standardmäßigen D-Sub 9 Pin Stecker für serielle Kommunikation verwenden. Die tatsächliche Funktionsfähigkeit hängt jedoch von der korrekten Pinbelegung und dem verwendeten Protokoll des angeschlossenen Geräts ab. Die klare Pin-Kennzeichnung auf dem Modul erleichtert die richtige Zuordnung.
