Professionelle Signalübertragung und Anschlusslösungen mit dem DELOCK 81348 Easy 45 Modul

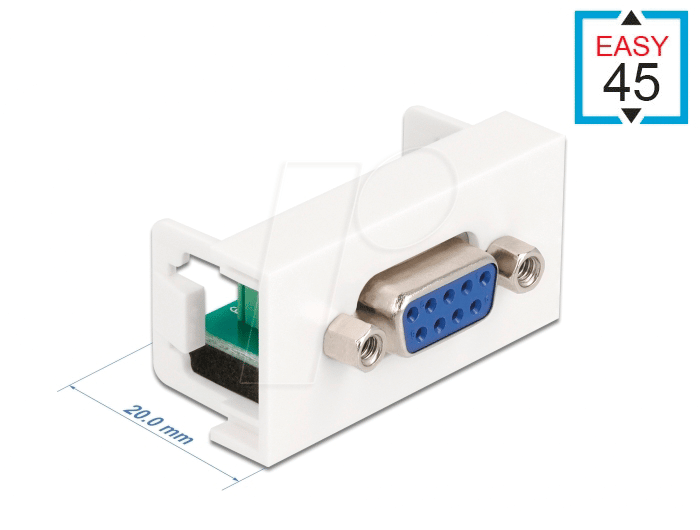

Das DELOCK 81348 – Easy 45 Modul mit D-Sub 9 Pin Buchse zu 6 Pin Terminalblock ist die ideale Lösung für Ingenieure, Techniker und Heimwerker, die eine zuverlässige und flexible Möglichkeit zur Signalübertragung zwischen unterschiedlichen Schnittstellen benötigen. Speziell entwickelt für Anwendungen, bei denen eine Umwandlung von seriellen RS-232 Signalen auf eine Schraubklemme erforderlich ist, überbrückt dieses Modul präzise und sicher die Lücke zwischen etablierten D-Sub-Anschlüssen und industriellen Anschlussklemmen. Seine kompakte Bauweise und die einfache Montage machen es zur perfekten Wahl für Schaltschrankinstallationen, Prototypenentwicklung und Wartungsarbeiten, wo Platz und Effizienz entscheidend sind.
Überlegene Anschlussflexibilität und Robustheit
Im Vergleich zu herkömmlichen Kabeln oder festverdrahteten Lösungen bietet das DELOCK 81348 Modul eine unübertroffene Flexibilität und Zuverlässigkeit. Die Easy 45 Modul-Serie von Delock zeichnet sich durch ihre modulare Bauweise aus, die eine einfache Anpassung an spezifische Anforderungen ermöglicht. Anstatt auf vorgefertigte Kabel angewiesen zu sein, die oft zu lang oder zu kurz sind und spezielle Anpassungen erfordern, erlaubt dieses Modul eine direkte Verbindung über Schraubklemmen. Dies minimiert das Risiko von Signalverlusten und erhöht die mechanische Stabilität der Verbindung, was gerade in rauen Umgebungen oder bei häufigen Umsteckvorgängen von entscheidender Bedeutung ist. Die D-Sub 9 Pin Buchse gewährleistet eine kompatible Verbindung mit einer Vielzahl von Geräten, während der 6 Pin Terminalblock eine sichere und dauerhafte Befestigung von Einzeladern ermöglicht.
Technische Spezifikationen und Hochwertige Verarbeitung
Das DELOCK 81348 Easy 45 Modul wurde entwickelt, um höchsten Ansprüchen an Signalintegrität und Langlebigkeit gerecht zu werden. Die hochwertige Verarbeitung der Komponenten stellt sicher, dass sowohl analoge als auch digitale Signale mit minimaler Dämpfung und Verzerrung übertragen werden. Die 9-polige D-Sub-Buchse ist standardisiert und ermöglicht den Anschluss einer breiten Palette von seriellen Geräten, während die 6 Schraubklemmen für Drähte mit einem Querschnitt von bis zu 2,5 mm² ausgelegt sind und somit eine sichere und feste Verbindung auch bei höheren Stromlasten gewährleisten. Die kompakten Abmessungen von 22,5 x 4 mm (Breite x Höhe des Moduls) ermöglichen eine platzsparende Integration in jede Installation.
Anwendungsbereiche und Vielseitigkeit
Die Einsatzmöglichkeiten des DELOCK 81348 Moduls sind breit gefächert. Es eignet sich hervorragend für:
- Industrielle Automatisierung: Anschluss von SPS-Steuerungen, Sensoren, Aktoren und HMI-Geräten, die über serielle Schnittstellen kommunizieren.
- Messtechnik: Verbindung von Messgeräten und Datenerfassungssystemen mit Steuerungs- und Auswertungsrechnern.
- Telekommunikation: Integration in Netzwerkgeräte und Kommunikationssysteme.
- Prototypenentwicklung: Schneller und einfacher Aufbau von Testaufbauten und Prototypen mit seriellen Schnittstellen.
- DIY-Projekte: Anschluss von Mikrocontrollern wie Arduino oder Raspberry Pi an serielle Geräte über eine stabile Schraubverbindung.
- Retrofitting und Wartung: Austausch oder Ergänzung bestehender serieller Verbindungen in älteren Systemen.
Vorteile der Easy 45 Modul-Serie
Die Delock Easy 45 Modul-Serie bietet eine Reihe von Vorteilen, die sie zur bevorzugten Wahl für professionelle Anwender machen:
- Modularität: Einfacher Austausch und flexible Zusammenstellung von Schnittstellen für individuelle Bedürfnisse.
- Platzersparnis: Kompakte Bauform für maximale Dichte in Schaltschränken und Gehäusen.
- Werkzeuglose Montage: Schnelle und einfache Installation ohne spezielles Werkzeug (bei vielen Modulen).
- Hohe Signalintegrität: Robuste Konstruktion minimiert Signalverluste und Interferenzen.
- Vielseitigkeit: Eine breite Palette von Modulen für nahezu jede Anschlussanforderung.
- Industriestandard-Konformität: Kompatibilität mit gängigen Anschlussnormen und Gehäusesystemen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modul-Typ | Easy 45 Modul |
| Anschluss 1 | D-Sub 9 Pin Buchse (Steckerbelegung gemäß RS-232 Standard) |
| Anschluss 2 | 6 Pin Terminalblock (Schraubklemme) |
| Geeigneter Drahtquerschnitt (Terminalblock) | Bis zu 2,5 mm² eindrähtig und feindrähtig mit Aderendhülse |
| Material Gehäuse | Hochwertiger Kunststoff (ABS oder vergleichbar), robust und langlebig |
| Kontakte | Vergoldete oder verzinnte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Abmessungen (Modul) | 22,5 mm (Breite) x 4 mm (Höhe) |
| Montage | Einfaches Einrasten in kompatible Easy 45 oder Keystone-Aufnahmen |
| Einsatzbereich | Signalübertragung, Datenkonvertierung, Anschluss von seriellen Geräten an Klemmenblöcke |
FAQ – Häufig gestellte Fragen zu DELOCK 81348 – Easy 45 Modul D-Sub 9 Pin Buchse zu 6 Pin Terminalblock 22,5 x 4
Welche Signale können über das DELOCK 81348 Modul übertragen werden?
Das DELOCK 81348 Modul ist primär für die Übertragung von seriellen RS-232 Signalen konzipiert. Dies umfasst typischerweise Datenleitungen (TXD, RXD), Steuerleitungen (RTS, CTS, DTR, DSR, DCD) und Masse (GND). Die genaue Belegung der 6 Terminalblöcke hängt von der Konfiguration des angeschlossenen Geräts ab, aber die Standard-RS-232 Pins sind alle verfügbar.
Welche Art von Verkabelung ist für den Terminalblock erforderlich?
Für den 6-Pin Terminalblock können Sie sowohl eindrähtige als auch feindrähtige Kabel verwenden. Für feindrähtige Kabel wird die Verwendung von Aderendhülsen dringend empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten und ein Ausfransen der Litzen zu verhindern. Der maximale Drahtquerschnitt, der sicher befestigt werden kann, beträgt 2,5 mm².
Wie wird das Modul in einem Schaltschrank oder Gehäuse befestigt?
Das DELOCK 81348 ist ein Easy 45 Modul. Diese Module sind dafür konzipiert, in standardisierte Aufnahmerahmen, Keystone-Aufnahmen oder spezielle Patchpanel-Gehäuse eingerastet zu werden. Dies ermöglicht eine schnelle und werkzeuglose Montage und Demontage.
Ist das Modul für den Einsatz in industriellen Umgebungen geeignet?
Ja, das Modul ist aufgrund seiner robusten Konstruktion und der sicheren Schraubverbindungen des Terminalblocks gut für industrielle Umgebungen geeignet. Die verwendeten Materialien sind auf Langlebigkeit ausgelegt, und die präzise Verarbeitung sorgt für zuverlässige Signalübertragung auch unter anspruchsvollen Bedingungen.
Benötige ich spezielle Treiber oder Software für die Nutzung dieses Moduls?
Nein, dieses Modul ist eine passive Hardware-Komponente. Es stellt eine rein mechanische und elektrische Verbindung zwischen zwei Schnittstellentypen her. Treiber oder spezielle Software werden nicht benötigt, da die Konvertierung der Signale direkt durch die angeschlossenen Geräte erfolgt.
Was unterscheidet dieses Modul von einem einfachen RS-232 Kabel mit offenen Enden?
Der Hauptunterschied liegt in der Flexibilität, Zuverlässigkeit und Professionalität. Ein Kabel mit offenen Enden erfordert oft mühsames Abisolieren und Verlöten oder Quetschen der einzelnen Adern, was fehleranfällig ist und weniger mechanische Stabilität bietet. Das DELOCK Modul bietet sichere Schraubklemmen für eine dauerhaft stabile Verbindung und fügt sich nahtlos in professionelle Montagesysteme ein.
Wie ist die Pinbelegung der D-Sub 9 Buchse standardmäßig?
Die Pinbelegung der D-Sub 9 Buchse ist standardmäßig gemäß dem RS-232 Standard. Die häufigsten Pins sind: Pin 1 (DCD), Pin 2 (RXD), Pin 3 (TXD), Pin 4 (DTR), Pin 5 (GND), Pin 6 (DSR), Pin 7 (RTS), Pin 8 (CTS) und Pin 9 (RI). Die genaue Nutzung der Pins hängt von der Anwendung ab.
