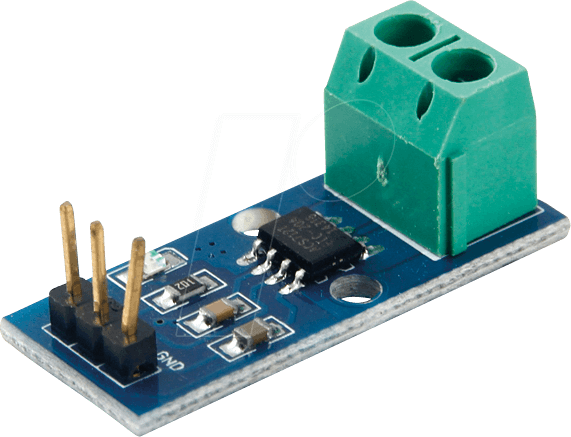

Präzise Strommessung für professionelle Entwickler: DEBO1 SEN STROM – Stromsensor bis 30 A
Der DEBO1 SEN STROM – ein spezialisiertes Entwicklerboard mit integriertem Stromsensor ACS712ELC-30A – ermöglicht präzise und kontaktlose Messungen von Gleich- und Wechselströmen bis zu 30 Ampere. Ideal für Ingenieure, Maker und alle, die in Projekten mit hohem Energiebedarf exakte Leistungsüberwachung benötigen und dabei auf maximale Sicherheit und Zuverlässigkeit Wert legen.
Überlegene Technologie für anspruchsvolle Anwendungen
Im Gegensatz zu einfachen Shunt-Widerständen, die zu Energieverlusten führen und eine direkte Verschaltung erfordern, basiert der DEBO1 SEN STROM auf dem Hall-Effekt-Prinzip. Dieser Ansatz minimiert den Spannungsabfall und schützt Ihre Schaltungen vor Überlastung und Kurzschlüssen. Die galvanische Trennung zwischen Stromkreis und Messschaltung sorgt für erhöhte Sicherheit und verhindert unerwünschte Rückwirkungen.
Kernvorteile des DEBO1 SEN STROM
- Kontaktlose Stromerfassung: Misst den Stromfluss, ohne physischen Kontakt mit dem Leiter herzustellen. Dies verhindert zusätzliche Widerstände und erhöht die Systemsicherheit.
- Hohe Präzision und Auflösung: Der ACS712ELC-30A Sensor bietet eine herausragende Genauigkeit für die Überwachung selbst geringer Stromschwankungen, was für detaillierte Analysen unerlässlich ist.
- Breiter Messbereich: Erfasst Ströme von Gleich- und Wechselspannung bis zu 30 Ampere, was ihn für eine Vielzahl von Anwendungen von kleinen Projekten bis hin zu leistungsstärkeren Systemen geeignet macht.
- Galvanische Trennung: Sorgt für eine vollständige elektrische Isolierung zwischen der zu messenden Leistung und der Steuerelektronik, was vor Spannungsspitzen und Störungen schützt.
- Geringer Spannungsabfall: Minimiert den Energieverlust im zu messenden Stromkreis, was die Effizienz des Gesamtsystems verbessert.
- Robuste Bauweise: Konzipiert für den zuverlässigen Einsatz in professionellen Umgebungsbedingungen.
- Einfache Integration: Das Entwicklerboard ist für eine unkomplizierte Anbindung an gängige Mikrocontroller und Entwicklungsumgebungen ausgelegt.
Technische Spezifikationen und Leistung
Das Herzstück des DEBO1 SEN STROM bildet der Allegro ACS712ELC-30A Hall-Effekt-Stromsensor. Dieser integrierte Schaltkreis wandelt den gemessenen Strom direkt in eine proportionale analoge Ausgangsspannung um. Dies ermöglicht eine einfache Auslesung durch Analog-Digital-Wandler (ADCs) von Mikrocontrollern wie Arduino, ESP32 oder Raspberry Pi.
Der Sensor arbeitet mit einer typischen Betriebsspannung von 5V, was ihn kompatibel mit den meisten Mikrocontroller-Systemen macht. Die Ausgangsspannung variiert linear mit dem Stromfluss, wobei ein Wert von 2.5V dem Nullstrom entspricht. Steigt der Strom in positiver Richtung, erhöht sich die Ausgangsspannung über 2.5V; bei negativem Strom sinkt sie entsprechend. Diese bipolare Kennlinie erlaubt die genaue Erfassung sowohl von Gleichstrom als auch von Wechselstromphasen.
Die Bandbreite des Sensors von 80 kHz stellt sicher, dass auch schnelle Stromänderungen präzise erfasst werden können, was für dynamische Systeme oder die Analyse von Schaltvorgängen entscheidend ist. Die Isolationsspannung von 2100 Vrms für eine Minute gewährleistet die Sicherheit bei potenziell gefährlichen Spannungsleveln.
Einsatzmöglichkeiten und Anwendungsgebiete
Der DEBO1 SEN STROM ist ein vielseitiges Werkzeug für eine breite Palette von Anwendungen, bei denen eine genaue Stromüberwachung unerlässlich ist. Entwickler und Ingenieure profitieren von der Möglichkeit, den Energieverbrauch von Geräten zu analysieren, die Effizienz von Motoren zu optimieren oder Ladesysteme zu überwachen. Sicherheitsaspekte wie die Erkennung von Überströmen und Kurzschlüssen können durch die präzisen Messungen des Sensors zuverlässig umgesetzt werden.
- Energie-Monitoring: Überwachen Sie den Stromverbrauch von Haushaltgeräten, industriellen Maschinen oder ganzen Gebäuden zur Optimierung des Energieverbrauchs und zur Identifizierung von Stromfressern.
- Batterie-Management-Systeme (BMS): Präzise Erfassung von Lade- und Entladeströmen zur Maximierung der Lebensdauer und Leistung von Batterien in Elektrofahrzeugen, Solarspeichern oder tragbaren Geräten.
- Motorsteuerung: Optimieren Sie die Leistung von Elektromotoren durch genaue Messung des Strombedarfs unter verschiedenen Lastbedingungen.
- Ladegeräte-Entwicklung: Verifizieren und überwachen Sie die Stromausgabe von Ladegeräten für eine sichere und effiziente Aufladung von Akkus.
- Schutzschaltungen: Implementieren Sie zuverlässige Überstromschutzmechanismen für elektronische Geräte und Systeme.
- Labor und Forschung: Verlässliche Daten für experimentelle Setups und wissenschaftliche Messungen, bei denen Stromdaten von zentraler Bedeutung sind.
- DIY-Projekte und Prototyping: Bieten Sie Ihren anspruchsvollen Maker-Projekten eine professionelle Stromüberwachungsfunktion.
Konstruktion und Qualität
Das Entwicklerboard ist so konzipiert, dass es eine einfache Handhabung und Integration ermöglicht. Hochwertige Lötstellen und eine klare Beschriftung der Anschlusspins erleichtern den Aufbau und die Fehlersuche. Die kompakte Bauform integriert den Sensor und die notwendige Peripherieelektronik auf einer robusten Platine, die für den Dauereinsatz ausgelegt ist.
Produkteigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Sensor-Typ | Allegro ACS712ELC-30A Hall-Effekt-Stromsensor |
| Messbereich Strom | -30 A bis +30 A (bidirektional) |
| Ausgangssignal | Analog, proportional zum Strom (2.5V = 0A) |
| Betriebsspannung | Typischerweise 5V DC |
| Genauigkeit | Hohe Präzision, ideal für detaillierte Messungen |
| Bandbreite | 80 kHz |
| Isolationsspannung | 2100 Vrms (1 Minute) |
| Spannungsabfall | Sehr gering, optimiert die Systemeffizienz |
| Anschlussart | Leicht zugängliche Pins für Mikrocontroller-Integration |
| Besonderheit | Galvanische Trennung für erhöhte Sicherheit |
FAQ – Häufig gestellte Fragen zu DEBO1 SEN STROM – Entwicklerboards – Stromsensor bis 30 A, ACS712ELC-30A
Wie wird der Strom gemessen, ohne den Stromkreis zu unterbrechen?
Der DEBO1 SEN STROM verwendet das Hall-Effekt-Prinzip. Ein Magnetfeld, das vom Stromfluss im Leiter erzeugt wird, wird vom Sensor detektiert. Dieses Magnetfeld wird in eine proportionale Spannung umgewandelt, die dann ausgelesen werden kann. Dadurch ist keine direkte elektrische Verbindung zum Stromkreis notwendig, was die Messung berührungslos macht.
Ist dieser Stromsensor für Gleich- oder Wechselstrom geeignet?
Ja, der Allegro ACS712ELC-30A Sensor, der im DEBO1 SEN STROM integriert ist, ist sowohl für die Messung von Gleichstrom (DC) als auch von Wechselstrom (AC) ausgelegt. Er erfasst die Richtung des Stromflusses und ermöglicht so die genaue Messung beider Stromarten.
Welche maximale Spannung kann ich über den zu messenden Leiter legen?
Der Sensor selbst misst lediglich den Stromfluss. Die maximale Spannung des zu messenden Leiters hängt von der Isolierung des Leiters und der Umgebung ab. Der DEBO1 SEN STROM bietet jedoch eine galvanische Trennung mit einer Isolationsspannung von 2100 Vrms für eine Minute, was die Sicherheit der angeschlossenen Elektronik gewährleistet.
Wie wird die Ausgangsspannung des Sensors in Ampere umgerechnet?
Der Sensor liefert eine analoge Ausgangsspannung, die linear proportional zum gemessenen Strom ist. Bei 0 Ampere beträgt die Ausgangsspannung typischerweise 2.5V. Die Umrechnung erfolgt über die Empfindlichkeit (Sensitivity) des Sensors, die im Datenblatt des ACS712ELC-30A angegeben ist. Diese Empfindlichkeit wird dann verwendet, um aus der gemessenen Spannung den entsprechenden Stromwert zu berechnen.
Kann ich den DEBO1 SEN STROM mit einem Arduino verwenden?
Absolut. Das Entwicklerboard ist darauf ausgelegt, einfach mit Mikrocontrollern wie dem Arduino integriert zu werden. Die analoge Ausgangsspannung des Sensors kann direkt an einen analogen Eingangspin des Arduino angeschlossen werden, um die Strommessung durchzuführen.
Was bedeutet galvanische Trennung in diesem Zusammenhang?
Galvanische Trennung bedeutet, dass der Stromkreis, in dem der Strom gemessen wird, elektrisch vollständig vom Stromkreis des Sensors und der Auswerteelektronik (z.B. Mikrocontroller) isoliert ist. Dies verhindert, dass Spannungsspitzen oder Fehlerströme vom zu messenden Stromkreis auf die empfindliche Steuerelektronik überspringen und diese beschädigen.
Welche Vorteile bietet die kontaktlose Messung gegenüber einem Shunt-Widerstand?
Die kontaktlose Messung mit dem Hall-Effekt-Sensor bietet mehrere Vorteile: Sie erzeugt keinen nennenswerten Spannungsabfall im zu messenden Stromkreis, was den Energieverlust minimiert und die Effizienz erhöht. Zudem schützt sie die Elektronik durch die eingebaute galvanische Trennung und ermöglicht die Messung in Systemen, bei denen eine direkte Verschaltung nicht praktikabel oder sicher ist.
