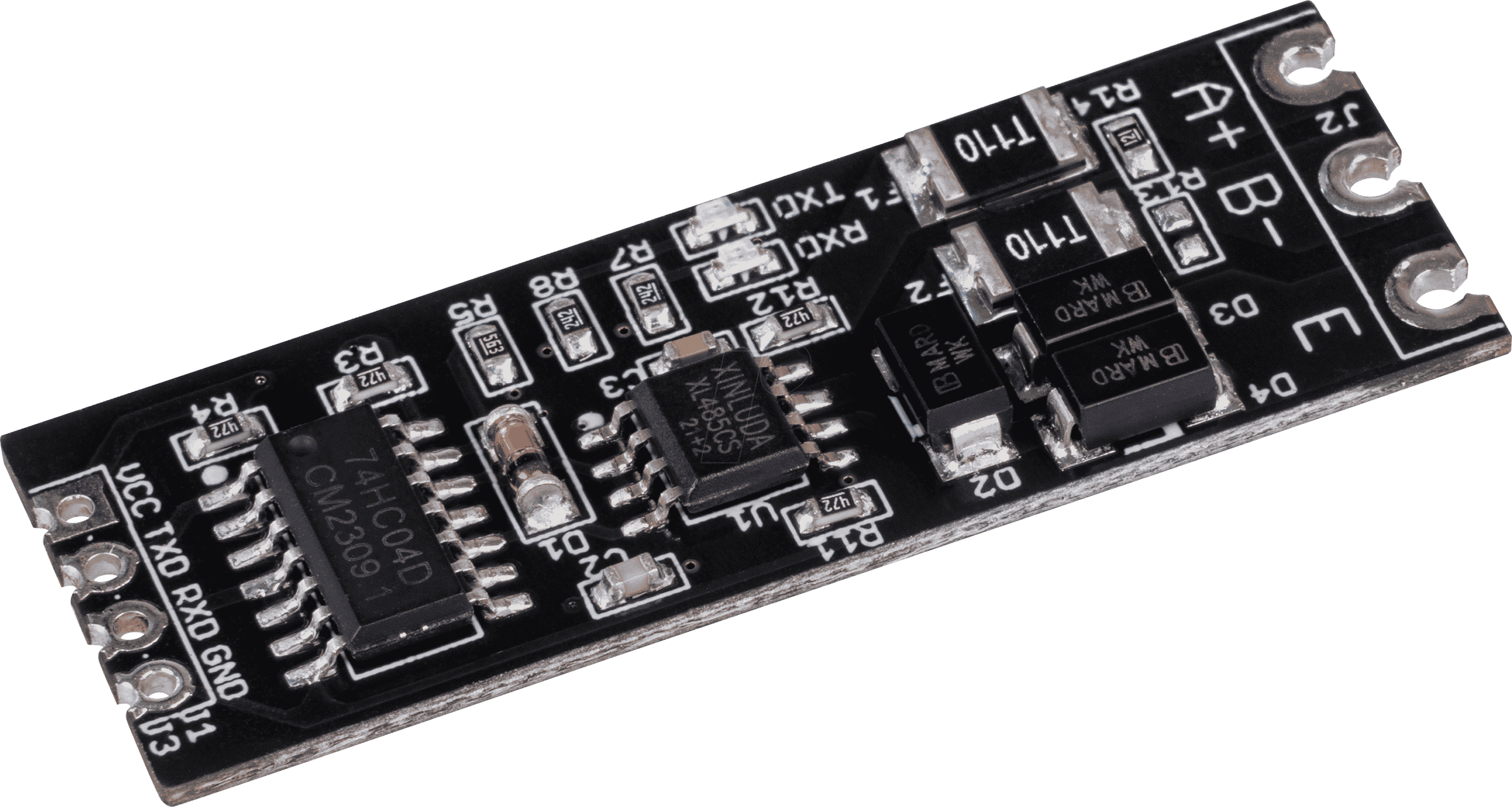

DEBO TTL-RS485 Entwicklerboard: Die Brücke zwischen deinen Welten
Tauche ein in die faszinierende Welt der seriellen Kommunikation mit dem DEBO TTL-RS485 Entwicklerboard! Dieses kleine, aber leistungsstarke Modul ist dein Schlüssel, um TTL-Signale nahtlos in das robuste und weit verbreitete RS485-Protokoll zu konvertieren. Egal, ob du ein erfahrener Ingenieur, ein leidenschaftlicher Bastler oder ein neugieriger Student bist, dieses Board eröffnet dir ungeahnte Möglichkeiten in deinen Projekten.
Stell dir vor, du möchtest deine Arduino-Sensordaten über eine lange Distanz übertragen, ein robustes Netzwerk von Mikrocontrollern aufbauen oder eine zuverlässige Schnittstelle zu industriellen Geräten schaffen. Genau hier kommt der DEBO TTL-RS485 Converter ins Spiel. Er ermöglicht eine sichere und störungsfreie Datenübertragung über Entfernungen, die mit TTL allein unmöglich wären.
Vergiss anfällige Verbindungen und Signalverluste. Mit dem DEBO TTL-RS485 Entwicklerboard profitierst du von der überlegenen Rauschunterdrückung und den erweiterten Übertragungsdistanzen, die RS485 bietet. Das Board ist nicht nur ein einfacher Konverter, sondern ein zuverlässiger Partner, der dir hilft, deine kreativen Visionen zu verwirklichen.
Die Magie der RS485-Kommunikation
RS485 ist ein industrieller Standard für serielle Kommunikation, der sich durch seine Robustheit und Fähigkeit zur Übertragung über lange Distanzen auszeichnet. Im Gegensatz zu TTL, das auf kurze Distanzen und eine störungsfreie Umgebung beschränkt ist, ermöglicht RS485 die Kommunikation über hunderte von Metern, selbst in Umgebungen mit starkem elektromagnetischem Rauschen.
Das Geheimnis liegt in der differentiellen Signalübertragung. Anstatt ein einzelnes Signal zu senden, verwendet RS485 zwei komplementäre Signale. Dadurch werden Störungen, die beide Signale gleichermassen beeinflussen, effektiv ausgeglichen. Das Ergebnis ist eine zuverlässige und störungsfreie Datenübertragung, selbst unter schwierigen Bedingungen.
Der DEBO TTL-RS485 Converter macht diese Technologie für deine Projekte zugänglich. Er übersetzt die TTL-Signale deiner Mikrocontroller in die RS485-Welt und umgekehrt. So kannst du die Vorteile beider Welten kombinieren: die einfache Handhabung von TTL und die Robustheit von RS485.
Features, die begeistern
Der DEBO TTL-RS485 Converter ist vollgepackt mit Funktionen, die das Herz jedes Technik-Enthusiasten höherschlagen lassen:
- Bidirektionale Kommunikation: Ermöglicht die Datenübertragung in beide Richtungen (TTL zu RS485 und RS485 zu TTL).
- Weitbereichs-Spannungsversorgung: Funktioniert mit einer Versorgungsspannung von 3,3V bis 5V, was eine flexible Integration in verschiedene Systeme ermöglicht.
- Integrierter Schutz: Bietet Schutz vor Überspannung und Kurzschlüssen, um dein System vor Schäden zu bewahren.
- Kompaktes Design: Dank seiner geringen Grösse lässt sich das Board problemlos in deine Projekte integrieren.
- Einfache Handhabung: Dank der klaren Beschriftung und der einfachen Anschlüsse ist das Board auch für Anfänger leicht zu bedienen.
- Hohe Qualität: Gefertigt aus hochwertigen Komponenten für eine lange Lebensdauer und zuverlässige Leistung.
Technische Daten im Überblick
Hier sind die wichtigsten technischen Daten des DEBO TTL-RS485 Entwicklerboards:
| Merkmal | Wert |
|---|---|
| Versorgungsspannung | 3,3V – 5V |
| TTL-Signalpegel | 3,3V / 5V |
| RS485-Signalpegel | Differenziell |
| Übertragungsdistanz | Bis zu 1200 Meter (abhängig von Kabel und Umgebung) |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen | 44mm x 14mm |
Anwendungsbeispiele, die inspirieren
Die Einsatzmöglichkeiten des DEBO TTL-RS485 Entwicklerboards sind nahezu unbegrenzt. Hier sind einige Beispiele, die dich inspirieren sollen:
- Industrielle Automatisierung: Steuerung von Motoren, Sensoren und Aktoren über lange Distanzen.
- Gebäudeautomation: Vernetzung von Heizungs-, Lüftungs- und Klimaanlagen.
- Robotik: Kommunikation zwischen verschiedenen Robotermodulen.
- Sensornetzwerke: Erfassung und Übertragung von Umweltdaten über grosse Flächen.
- Modbus-Kommunikation: Anbindung an industrielle Geräte, die das Modbus-Protokoll verwenden.
- Long-Range-IoT Projekte: Verbindung von IoT Geräten über grosse Distanzen.
Lass deiner Fantasie freien Lauf und entdecke die unzähligen Möglichkeiten, die dir der DEBO TTL-RS485 Converter bietet! Er ist das perfekte Werkzeug, um deine Ideen zu verwirklichen und deine Projekte auf ein neues Level zu heben.
Installation und Inbetriebnahme leicht gemacht
Die Installation und Inbetriebnahme des DEBO TTL-RS485 Entwicklerboards ist kinderleicht. Befolge einfach diese Schritte:
- Anschlüsse: Verbinde die TTL-TXD- und TTL-RXD-Pins des Boards mit den entsprechenden TX- und RX-Pins deines Mikrocontrollers.
- Spannungsversorgung: Schliesse die VCC- und GND-Pins des Boards an eine 3,3V- oder 5V-Stromversorgung an.
- RS485-Verbindung: Verbinde die RS485 A- und B-Anschlüsse des Boards mit den entsprechenden Anschlüssen deines RS485-Netzwerks.
- Abschlusswiderstand: In längeren RS485-Netzwerken empfiehlt es sich, an den Enden der Leitung Abschlusswiderstände (typischerweise 120 Ohm) zu verwenden, um Signalreflexionen zu vermeiden.
- Programmierung: Schreibe ein einfaches Programm für deinen Mikrocontroller, um Daten über die serielle Schnittstelle zu senden und zu empfangen.
Schon bist du bereit, die Vorteile der RS485-Kommunikation zu nutzen! Bei Fragen stehen wir dir natürlich gerne zur Seite.
Warum der DEBO TTL-RS485 Converter die richtige Wahl ist
Auf dem Markt gibt es viele TTL-RS485-Konverter, aber der DEBO TTL-RS485 Entwicklerboard zeichnet sich durch seine Qualität, Zuverlässigkeit und einfache Handhabung aus. Er ist mehr als nur ein Konverter – er ist ein Werkzeug, das dir hilft, deine Projekte erfolgreich umzusetzen.
Wir sind überzeugt, dass du von diesem Produkt begeistert sein wirst. Bestelle deinen DEBO TTL-RS485 Converter noch heute und tauche ein in die faszinierende Welt der seriellen Kommunikation!
FAQ – Häufig gestellte Fragen
Was ist der Unterschied zwischen TTL und RS485?
TTL (Transistor-Transistor-Logik) ist ein Standard für digitale Signale, der hauptsächlich für kurze Distanzen und in störungsfreien Umgebungen verwendet wird. RS485 ist ein industrieller Standard für serielle Kommunikation, der sich durch seine Robustheit und Fähigkeit zur Übertragung über lange Distanzen (bis zu 1200 Meter) auszeichnet. RS485 verwendet differentielle Signalübertragung, was ihn resistenter gegen Rauschen und Störungen macht als TTL.
Kann ich den DEBO TTL-RS485 Converter mit meinem Arduino verwenden?
Ja, der DEBO TTL-RS485 Converter ist ideal für die Verwendung mit Arduino-Boards. Verbinde einfach die TTL-TXD- und TTL-RXD-Pins des Boards mit den entsprechenden TX- und RX-Pins deines Arduinos und stelle sicher, dass die Spannungsversorgung korrekt angeschlossen ist (3,3V oder 5V, je nach Arduino-Modell). Dann kannst du die serielle Kommunikation verwenden, um Daten über das RS485-Protokoll zu senden und zu empfangen.
Brauche ich einen Abschlusswiderstand?
In längeren RS485-Netzwerken (über einige Meter) ist es empfehlenswert, an den Enden der Leitung Abschlusswiderstände (typischerweise 120 Ohm) zu verwenden. Diese Widerstände helfen, Signalreflexionen zu vermeiden, die zu Datenfehlern führen können. Wenn du nur zwei Geräte über eine kurze Distanz verbindest, sind Abschlusswiderstände möglicherweise nicht erforderlich.
Welche Kabelsorte sollte ich für RS485 verwenden?
Für RS485-Kommunikation wird in der Regel ein Twisted-Pair-Kabel mit einer Impedanz von 120 Ohm empfohlen. Dieses Kabel ist speziell für differentielle Signalübertragung ausgelegt und minimiert Störungen. Du kannst auch ein CAT5- oder CAT6-Netzwerkkabel verwenden, solange du ein Twisted Pair für die A- und B-Signale verwendest.
Wie kann ich überprüfen, ob die RS485-Kommunikation funktioniert?
Du kannst die RS485-Kommunikation mit einem Multimeter überprüfen, indem du die Spannung zwischen den A- und B-Leitungen misst. Wenn Daten übertragen werden, solltest du eine Spannungsänderung zwischen den beiden Leitungen feststellen. Du kannst auch ein Oszilloskop verwenden, um die Signalform genauer zu analysieren. Alternativ kannst du mit zwei Mikrocontrollern, die über RS485 verbunden sind, einfache Testnachrichten senden und empfangen, um die Funktion zu überprüfen.
Ist der DEBO TTL-RS485 Converter galvanisch getrennt?
Nein, der DEBO TTL-RS485 Converter bietet keine galvanische Trennung. Wenn eine galvanische Trennung erforderlich ist (z.B. zum Schutz vor Potentialunterschieden oder zur Vermeidung von Erdschleifen), solltest du ein Board verwenden, das diese Funktion explizit unterstützt. Es gibt separate RS485-Module, die galvanisch getrennt sind.
Kann ich mehrere RS485-Geräte an dasselbe Netzwerk anschliessen?
Ja, RS485 ist ein Multi-Drop-Bus, was bedeutet, dass du mehrere Geräte an dasselbe Netzwerk anschliessen kannst. Jedes Gerät benötigt eine eindeutige Adresse, um Daten selektiv zu senden und zu empfangen. Die maximale Anzahl der Geräte, die an ein RS485-Netzwerk angeschlossen werden können, hängt von verschiedenen Faktoren ab, einschliesslich der Kabellänge, der Baudrate und der Qualität der Transceiver, liegt aber typischerweise bei 32 Geräten.
