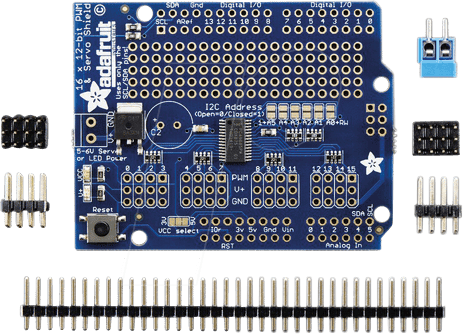

Präzision und Kontrolle für Ihre Elektronikprojekte: DEBO SHD MOTOR Entwicklerboards Shield
Für Entwickler, Maker und Hobbyisten, die präzise Bewegungskontrolle in ihren Projekten realisieren möchten, bietet das DEBO SHD MOTOR Entwicklerboards Shield mit seinem 16-Kanal, 12-Bit Servo-Controller PCA9685 eine herausragende Lösung. Dieses Shield adressiert die Herausforderung, eine große Anzahl von Servos gleichzeitig und mit feiner Auflösung anzusteuern, was bei komplexen Robotik-, Automatisierungs- oder interaktiven Kunstprojekten unerlässlich ist. Im Gegensatz zu einfachen PWM-Lösungen, die oft von der Haupt-CPU Rechenleistung beanspruchen und eine geringere Präzision aufweisen, dediziert sich der PCA9685 Chip dieser Aufgabe, was eine deutlich verbesserte Performance und Skalierbarkeit ermöglicht.
Umfassende Servo-Steuerung mit 16 Kanälen
Das Herzstück des DEBO SHD MOTOR Entwicklerboards Shields ist der integrierte PCA9685 PWM-Treiber-IC. Dieser Chip ermöglicht die unabhängige Ansteuerung von bis zu 16 PWM-Servos. Jede dieser Kanäle bietet eine 12-Bit Auflösung, was einer digitalen Darstellung von 4096 Schritten pro PWM-Zyklus entspricht. Diese hohe Auflösung ermöglicht eine extrem feine Einstellung der Servo-Positionen, was für Anwendungen, die Millimetergenauigkeit erfordern, von entscheidender Bedeutung ist. Ob es um die präzise Ausrichtung von Sensoren, die dynamische Positionierung von Roboterarmen oder die komplexe Choreografie von Modellbau-Elementen geht – die 12-Bit PWM liefert die nötige Detailtiefe für anspruchsvolle Steuerungsaufgaben.
I2C-Schnittstelle für einfache Integration
Die Anbindung des DEBO SHD MOTOR Shields an Mikrocontroller-Plattformen wie Arduino, Raspberry Pi oder ESP32 erfolgt über die I2C-Schnittstelle (Inter-Integrated Circuit). Dies hat mehrere signifikante Vorteile. Erstens wird nur eine geringe Anzahl von Pins am Hauptcontroller benötigt (typischerweise zwei für SCL und SDA, plus Spannungsversorgung), was die Anschlussmöglichkeiten für andere Komponenten offen hält. Zweitens ist die I2C-Kommunikation relativ robust gegenüber elektrischen Störungen. Drittens können über die I2C-Bus-Architektur mehrere PCA9685 Chips kaskadiert werden, um die Anzahl der steuerbaren Servos über die 16 Kanäle hinaus zu erweitern, was die Skalierbarkeit von Projekten enorm erhöht.
Vorteile der DEBO SHD MOTOR Entwicklerboards Shield Lösung
- Hohe PWM-Auflösung: 12-Bit Auflösung pro Kanal ermöglicht eine präzise und fein abgestufte Steuerung von bis zu 16 Servomotoren gleichzeitig.
- Dedizierte Steuerung: Der PCA9685 Chip übernimmt die PWM-Signalgenerierung, entlastet damit den Hauptmikrocontroller und garantiert konsistente Signalqualität.
- Einfache Anbindung: Die I2C-Schnittstelle erfordert nur wenige Pins und ermöglicht eine unkomplizierte Integration in bestehende Elektronikprojekte.
- Skalierbarkeit: Durch Kaskadierung mehrerer PCA9685 Chips kann die Anzahl der steuerbaren Servos flexibel erweitert werden.
- Vorgefertigte Libraries: Umfangreiche und gut dokumentierte Software-Bibliotheken für gängige Mikrocontroller-Plattformen vereinfachen die Implementierung erheblich.
- Robustheit: Die I2C-Kommunikation ist vergleichsweise unempfindlich gegenüber Umgebungsstörungen.
- Vielseitigkeit: Ideal für Robotik, Automatisierung, Drohnenbau, interaktive Kunst, Modellbau und andere Anwendungen, die präzise Bewegungsabläufe erfordern.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Anzahl der Kanäle | 16 Servo-Kanäle |
| PWM-Auflösung | 12 Bit pro Kanal (4096 Schritte) |
| Steuerschnittstelle | I2C (bis zu 400 kHz, Standard- und Fast-Mode) |
| Versorgungsspannung | Logikspannung: 3.3V bis 5V (typisch, über Hauptcontroller); Servo-Spannung: 5V bis 6V (variabel, je nach Servo-Typ und externer Stromversorgung) |
| Frequenzbereich PWM | Typischerweise von 24 Hz bis 1.5 kHz (programmierbar) |
| On-Board-Regler | Enthält oft einen Spannungsregler für die Logikversorgung und ggf. eine Pufferung für die Servo-Stromversorgung. |
| Abmessungen | Standard-Shield-Formfaktor, kompatibel mit gängigen Breakout-Boards und Mikrocontroller-Plattformen (z.B. Arduino Uno Formfaktor). |
| Umfangreiche Anwendungsmöglichkeiten | Steuerung von humanoidroboter-Gliedmaßen, Drohnen-Gimbals, animatronischen Modellen, interaktiven Installationen, Prüfständen und mehr. |
Warum DEBO SHD MOTOR das Entwicklerboards Shield für anspruchsvolle Projekte ist
Das DEBO SHD MOTOR Entwicklerboards Shield zeichnet sich durch seine Fähigkeit aus, eine Vielzahl von Servos mit beeindruckender Präzision zu steuern, ohne den Hauptprozessor zu überlasten. Standard-PWM-Erzeugung über den Mikrocontroller kann schnell an seine Grenzen stoßen, insbesondere wenn viele Servos gleichzeitig und mit hoher Frequenz angesteuert werden müssen. Dies führt zu instabilen Signalen, ruckartigen Bewegungen und einer signifikanten Reduzierung der verfügbaren Rechenleistung für andere Projektfunktionen. Der PCA9685 Chip im DEBO SHD MOTOR Shield agiert als dedizierter PWM-Signalgenerator. Er erzeugt die notwendigen Rechteckimpulse mit der gewünschten Frequenz und Pulsweitenmodulation (PWM) vollständig eigenständig, basierend auf den über I2C empfangenen Kommandos. Dies entlastet den Mikrocontroller erheblich, sodass dieser sich auf komplexere Aufgaben wie Sensorik, KI-Verarbeitung oder Netzwerkkommunikation konzentrieren kann. Die 12-Bit Auflösung ermöglicht dabei eine Steuerung, die weit über die typische 8-Bit Auflösung hinausgeht, welche oft bei direkter Mikrocontroller-Steuerung verwendet wird. Das Ergebnis sind flüssigere, präzisere und kontrolliertere Bewegungen Ihrer Servos, was gerade in anspruchsvollen Robotik- und Automatisierungsumgebungen den entscheidenden Unterschied macht.
FAQ – Häufig gestellte Fragen zu DEBO SHD MOTOR – Entwicklerboards Shield – Servo, 16 Kanal, 12 Bit, PCA9685
Wie viele Servos kann ich maximal mit diesem Shield steuern?
Das DEBO SHD MOTOR Entwicklerboards Shield verfügt über 16 dedizierte Servo-Kanäle. Durch die I2C-Schnittstelle und den PCA9685 Chip ist es zudem möglich, mehrere dieser Shields kaskadiert zu betreiben, was die Gesamtzahl der steuerbaren Servos je nach Projektbedarf erheblich erweitert.
Welche Spannungsversorgung benötige ich für die Servos?
Die Logikspannung für das Shield (zur Kommunikation mit dem Mikrocontroller) liegt typischerweise bei 3.3V bis 5V. Für die Servos selbst wird eine separate Stromversorgung benötigt, deren Spannung und Stromstärke von den verwendeten Servomotoren abhängen. Gängige Servos werden mit 5V oder 6V betrieben. Achten Sie darauf, dass Ihre Stromversorgung ausreichend Kapazität für alle gleichzeitig aktiven Servos bietet, um Spannungseinbrüche zu vermeiden.
Ist das Shield mit allen Arduino Boards kompatibel?
Ja, das DEBO SHD MOTOR Entwicklerboards Shield ist aufgrund seiner I2C-Schnittstelle mit den meisten Arduino Boards kompatibel, die über eine I2C-Schnittstelle verfügen (z.B. Arduino Uno, Nano, Mega, Leonardo). Es ist ebenfalls gut mit anderen Mikrocontroller-Plattformen wie Raspberry Pi, ESP32 und vielen anderen integrierbar.
Welche Art von Software-Bibliotheken sind verfügbar?
Für den PCA9685 Chip, der auf diesem Shield verbaut ist, existieren zahlreiche etablierte und gut dokumentierte Software-Bibliotheken für die gängigsten Mikrocontroller-Plattformen. Diese Bibliotheken vereinfachen die Ansteuerung der Servos erheblich, indem sie Funktionen zur Einstellung von Position, Geschwindigkeit und PWM-Parametern bereitstellen.
Kann ich mit diesem Shield auch andere PWM-Geräte als Servos steuern?
Grundsätzlich ja. Der PCA9685 Chip generiert PWM-Signale. Dies kann auch zur Ansteuerung von LEDs (für Helligkeitsregelung) oder anderen Komponenten genutzt werden, die ein PWM-Signal zur Steuerung ihrer Funktion benötigen. Die hohe Auflösung von 12 Bit bietet hierbei besonders feine Abstufungen.
Wie löse ich das Problem von „jitternden“ Servos?
Jitter bei Servos kann mehrere Ursachen haben: unzureichende Stromversorgung, schlechte I2C-Verbindung, oder ungünstige PWM-Einstellungen. Stellen Sie sicher, dass die Servo-Stromversorgung stabil und ausreichend dimensioniert ist, dass die I2C-Verbindung solide ist und dass die PWM-Frequenz und -Auflösung für den jeweiligen Servo passend eingestellt sind. Die Verwendung des dedizierten PCA9685 Chips im DEBO SHD MOTOR Shield hilft bereits, eine stabile PWM-Erzeugung zu gewährleisten.
Benötige ich zusätzliche Bauteile, um das Shield zu verwenden?
Für die Grundfunktion des Shields benötigen Sie lediglich das Shield selbst, einen kompatiblen Mikrocontroller, passende Servomotoren, eine Stromversorgung für die Servos und Verbindungskabel. Optional können Sie Kondensatoren zur Glättung der Servostromversorgung und ggf. Pegelwandler für unterschiedliche Logikspannungen verwenden, je nach Ihrer spezifischen Hardwarekonfiguration.
