Präzise Temperaturmessung für Ihre Elektronikprojekte: DEBO SENS TEMP2 mit DS18B20

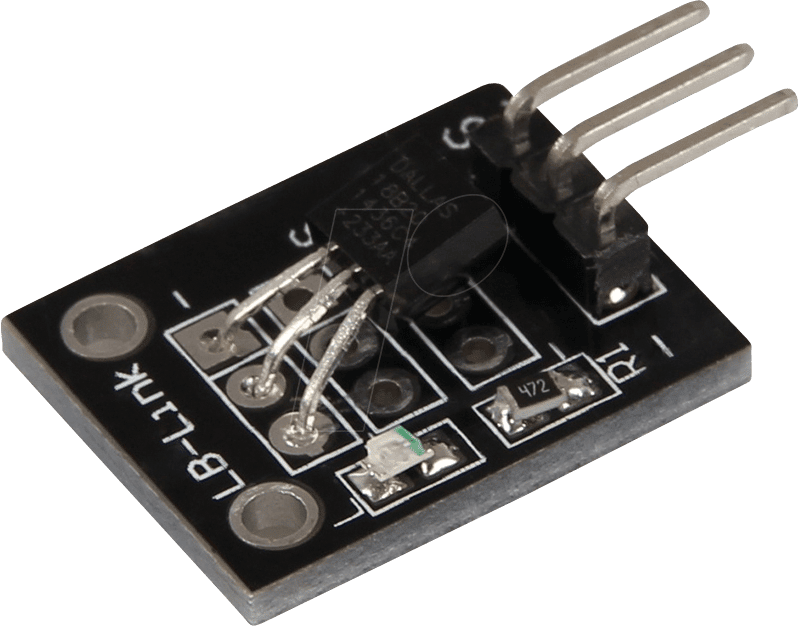

Das DEBO SENS TEMP2 Entwicklerboard mit integriertem DS18B20 Temperatursensor wurde entwickelt, um Entwicklern, Hobbyisten und professionellen Anwendern eine zuverlässige und präzise Lösung für die Erfassung von Umgebungstemperaturen zu bieten. Wenn Sie nach einer einfach zu integrierenden und leistungsfähigen Komponente für IoT-Anwendungen, Automatisierungslösungen oder Überwachungssysteme suchen, ist das DEBO SENS TEMP2 die ideale Wahl. Es löst das Problem der ungenauen oder schwer zu integrierenden Temperaturmessungen, indem es einen bewährten Sensor mit einer benutzerfreundlichen Plattform kombiniert.
Die Überlegenheit des DEBO SENS TEMP2 mit DS18B20
Im Vergleich zu Standard-Temperatursensoren, die oft eine komplexe Kalibrierung erfordern oder eine geringere Genauigkeit aufweisen, bietet das DEBO SENS TEMP2 mit dem DS18B20 entscheidende Vorteile. Der DS18B20 ist bekannt für seine digitale Schnittstelle, die eine einfache Anbindung an Mikrocontroller wie Arduino, Raspberry Pi oder ESP32 ermöglicht und gleichzeitig eine hohe Messgenauigkeit über einen weiten Temperaturbereich gewährleistet. Dies reduziert den Entwicklungsaufwand erheblich und eliminiert potenzielle Fehlerquellen.
Technische Innovation und Anwendungsvielfalt
Das Herzstück des DEBO SENS TEMP2 bildet der hochpräzise digitale Temperatursensor DS18B20. Dieser Sensor kommuniziert über das 1-Wire-Protokoll, was bedeutet, dass für die Datenübertragung nur ein einziger Datenpin (zusätzlich zu Stromversorgung und Masse) benötigt wird. Diese Einfachheit reduziert die Verkabelungskomplexität erheblich, insbesondere wenn mehrere Sensoren in einem Netzwerk verwendet werden sollen (Multi-Drop-Konfiguration). Die hohe Auflösung und Genauigkeit des DS18B20 machen ihn geeignet für eine Vielzahl von Anwendungen:
- Umweltüberwachung: Erfassung von Raumtemperaturen, Luftfeuchtigkeit (in Kombination mit anderen Sensoren) und Außentemperaturen für Gebäudeautomatisierung und Smart-Home-Systeme.
- Industrielle Automatisierung: Überwachung von Temperaturen in Produktionsanlagen, Serverräumen oder Kühllagern zur Sicherstellung optimaler Betriebsbedingungen und zur Vermeidung von Ausfällen.
- DIY-Projekte und Prototyping: Perfekt für Maker, die Temperaturdaten in ihren elektronischen Kreationen visualisieren oder darauf reagieren lassen möchten, z.B. in Wetterstationen, Terrariensteuerungen oder Kühlsystemen für Computer.
- Fahrzeugüberwachung: Messung von Temperaturen im Motorraum, Innenraum oder an anderen kritischen Punkten von Fahrzeugen.
- Agrartechnik: Überwachung von Bodentemperaturen oder Temperaturen in Gewächshäusern zur Optimierung von Wachstumsbedingungen.
Hervorragende Eigenschaften des DEBO SENS TEMP2
Das DEBO SENS TEMP2 wurde mit Blick auf Benutzerfreundlichkeit und Zuverlässigkeit entwickelt. Die Platine ist kompakt und robust, was die Integration in unterschiedlichste Gehäuse und Umgebungen erleichtert. Die Komponenten sind sorgfältig ausgewählt, um eine lange Lebensdauer und konsistente Leistung zu gewährleisten. Die digitale Schnittstelle des DS18B20 minimiert Interferenzen und ermöglicht genaue Messwerte auch über längere Kabelwege.
Vorteile auf einen Blick
- Hohe Präzision: Der DS18B20 Sensor bietet Messgenauigkeit von ±0.5°C über einen Temperaturbereich von -10°C bis +85°C und ±0.5°C über den gesamten Bereich von -55°C bis +125°C.
- Einfache digitale Schnittstelle (1-Wire): Reduziert den Verkabelungsaufwand auf ein Minimum und ermöglicht die Anbindung mehrerer Sensoren an einen einzigen Mikrocontroller-Pin.
- Robustheit und Zuverlässigkeit: Hochwertige Komponenten und langlebiges Design für anspruchsvolle Umgebungen.
- Breiter Messbereich: Geeignet für Temperaturen von -55°C bis +125°C.
- Geringer Stromverbrauch: Ideal für batteriebetriebene oder energieeffiziente Anwendungen.
- Vielseitige Kompatibilität: Funktioniert nahtlos mit gängigen Mikrocontrollern wie Arduino, Raspberry Pi, ESP32 und vielen anderen.
- Einfache Integration: Kein externer Analog-Digital-Wandler (ADC) erforderlich, da der Sensor digitale Daten liefert.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Sensortyp | Digitaler Temperatursensor DS18B20 |
| Genauigkeit | ±0.5°C von -10°C bis +85°C; ±0.5°C über den Bereich von -55°C bis +125°C |
| Messbereich | -55°C bis +125°C |
| Schnittstelle | 1-Wire-Protokoll |
| Stromversorgung | 2.8V bis 5.25V (direkt über Mikrocontroller oder externe Stromquelle) |
| Auflösung | Einstellbar von 9 bis 12 Bit (typischerweise 12 Bit für höchste Genauigkeit) |
| Abmessungen (Board) | Kompakt, optimiert für einfache Integration in Projekte. Spezifische Maße je nach Variante des DEBO SENS TEMP2. |
| Betriebstemperatur (Umgebung) | Optimiert für den Einsatz in breiten Temperaturbereichen, die die Messfähigkeit des DS18B20 unterstützen. |
| Material der Leiterplatte | Hochwertiges FR4-Epoxidharz für Langlebigkeit und elektrische Stabilität. |
FAQ – Häufig gestellte Fragen zu DEBO SENS TEMP2 – Entwicklerboards – Temperatursensor DS18B20
Kann ich mehrere DS18B20 Sensoren gleichzeitig an ein DEBO SENS TEMP2 Board anschließen?
Das DEBO SENS TEMP2 nutzt das 1-Wire-Protokoll, das die Anbindung mehrerer Sensoren an denselben Datenpin eines Mikrocontrollers über eine sogenannte Multi-Drop-Konfiguration erlaubt. Jede DS18B20 Einheit besitzt eine einzigartige 64-Bit-Seriennummer, die es ermöglicht, jeden Sensor individuell anzusprechen und zu identifizieren.
Benötige ich zusätzliche Bauteile, um das DEBO SENS TEMP2 mit meinem Arduino zu verbinden?
Nein, in den meisten Fällen ist kein zusätzlicher Hardware erforderlich. Das DEBO SENS TEMP2 ist so konzipiert, dass es direkt mit den digitalen Pins eines Arduino-kompatiblen Mikrocontrollers verbunden werden kann. Oft genügt ein Widerstand (Pull-up-Widerstand für die 1-Wire-Leitung), der manchmal bereits auf dem Board integriert ist oder separat angeschlossen wird, je nach spezifischer Ausführung des DEBO SENS TEMP2 und der verwendeten Bibliothek.
Welche Software-Bibliotheken sind für die Ansteuerung des DEBO SENS TEMP2 empfehlenswert?
Für die Arbeit mit dem DS18B20 Sensor unter Arduino-Umgebungen empfiehlt sich die DallasTemperature-Bibliothek in Verbindung mit der OneWire-Bibliothek. Diese Bibliotheken sind weit verbreitet, gut dokumentiert und bieten eine einfache Schnittstelle zur Kommunikation mit dem Sensor, um Temperaturwerte auszulesen.
Wie genau ist der DS18B20 Sensor auf dem DEBO SENS TEMP2?
Der DS18B20 Sensor auf dem DEBO SENS TEMP2 bietet eine hohe Genauigkeit von ±0.5°C über den relevanten Temperaturbereich von -10°C bis +85°C. Über den gesamten Betriebsbereich von -55°C bis +125°C liegt die Genauigkeit bei ±0.5°C. Diese Präzision macht ihn ideal für Anwendungen, bei denen genaue Temperaturmessungen entscheidend sind.
Ist das DEBO SENS TEMP2 für den Einsatz in feuchten Umgebungen geeignet?
Das DEBO SENS TEMP2 Entwicklerboard selbst ist eine elektronische Platine, die empfindlich auf Feuchtigkeit reagieren kann. Der DS18B20 Sensor ist jedoch oft in einer wasserdichten Edelstahlkapsel erhältlich, die für den Einsatz in feuchten oder sogar untergetauchten Umgebungen geeignet ist. Bitte prüfen Sie die genaue Produktvariante des DEBO SENS TEMP2 auf die Ausführung des DS18B20 Sensors (z.B. mit wasserdichter Sonde).
Kann ich die Auflösung des DS18B20 Sensors auf dem DEBO SENS TEMP2 einstellen?
Ja, der DS18B20 Sensor unterstützt eine konfigurierbare Auflösung von 9 bis 12 Bit. Eine höhere Auflösung (z.B. 12 Bit) ermöglicht feinere Temperaturmessungen, erfordert aber auch eine etwas längere Konversionszeit. Die Standardeinstellung ist in der Regel 12 Bit für maximale Präzision, und diese kann über die Software-Bibliotheken angepasst werden.
Welche Spannungsversorgung benötigt das DEBO SENS TEMP2?
Das DEBO SENS TEMP2 und der darin integrierte DS18B20 Sensor können mit einer Spannung zwischen 2.8V und 5.25V betrieben werden. Dies ermöglicht eine flexible Stromversorgung über die meisten Mikrocontroller, wie z.B. den 3.3V- oder 5V-Ausgang eines Arduino.
