Präzise Strommessung für Entwickler: DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219
Für Entwickler, Maker und Ingenieure, die exakte Einblicke in den Energieverbrauch ihrer Schaltungen benötigen, bietet das DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 eine unverzichtbare Lösung. Dieses spezialisierte Modul ermöglicht die präzise Erfassung von Strom- und Spannungswerten in Echtzeit, was für das Debugging, die Optimierung und die Überwachung von energieintensiven Projekten unerlässlich ist.
Das Herzstück der präzisen Strommessung: Der INA219 Chip
Der DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 integriert den hochmodernen Texas Instruments INA219 Chip. Dieser dedizierte Strom- und Spannungssensor bietet herausragende Genauigkeit und Flexibilität, die weit über die Möglichkeiten einfacherer Messmethoden hinausgehen. Der INA219 ermöglicht die gleichzeitige Messung von shunt-basiertem Strom und Bus-Spannung mit programmierbarer Verstärkung und Konvertierungszeit. Seine Fähigkeit, sowohl positive als auch negative Spannungen zu erfassen, macht ihn zu einem universellen Werkzeug für verschiedenste Anwendungen.
Überlegene Vorteile gegenüber Standardlösungen
Während herkömmliche Methoden zur Strommessung oft mit Ungenauigkeiten, komplexen Kalibrierungen oder der Notwendigkeit zusätzlicher Komponenten verbunden sind, bietet das DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 klare Vorteile:
- Integrierte Funktionalität: Der INA219 kombiniert Strom- und Spannungsmessung auf einem einzigen Chip, was den Bedarf an separaten Komponenten reduziert und die Schaltung vereinfacht.
- Hohe Präzision: Dank der fortschrittlichen Sensorik des INA219 werden Strom- und Spannungswerte mit einer Genauigkeit von bis zu 1 % erfasst, was für kritische Anwendungen unerlässlich ist.
- Programmierbare Flexibilität: Die Konfiguration von Verstärkung und Abtastrate über die I²C-Schnittstelle ermöglicht die Anpassung an unterschiedlichste Strombereiche und Messanforderungen.
- Geringer Stromverbrauch: Das Modul selbst verbraucht minimal Energie, was es ideal für batteriebetriebene Geräte und energieeffiziente Designs macht.
- Einfache Anbindung: Das gut durchdachte Breakoutboard mit Standard-Stiftleisten (Header) erleichtert die Integration in bestehende Prototypen und Entwicklungsboards wie Arduino, Raspberry Pi und viele andere Mikrocontroller-Plattformen.
- Robustheit: Die hochwertige Verarbeitung und die Auswahl geeigneter Komponenten gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Aufbau

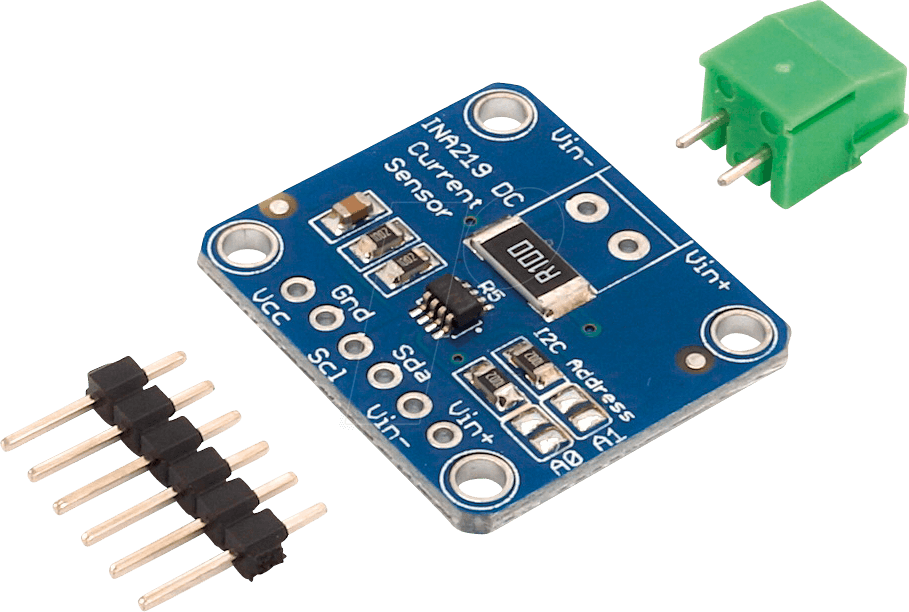

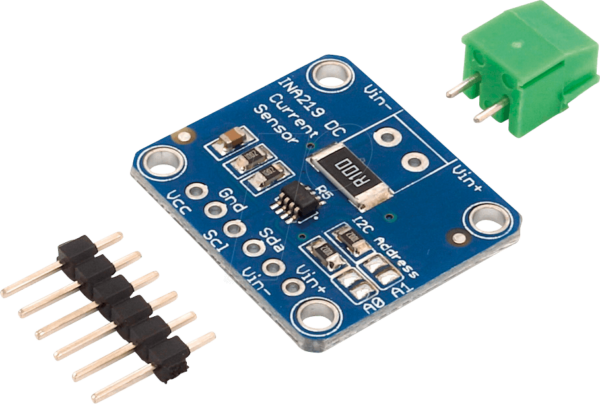

Das DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 ist für eine einfache und effektive Integration konzipiert. Das Breakoutboard stellt alle notwendigen Pins für die Stromversorgung, die I²C-Kommunikation und den Anschluss der zu messenden Leitung bereit.
| Merkmal | Spezifikation |
|---|---|
| Sensor-Chip | Texas Instruments INA219 |
| Messbereiche (programmierbar) | Bis zu ±3.2A mit 12-Bit Auflösung (konfigurierbar) |
| Bus-Spannungsmessung | Bis zu +26V |
| Genauigkeit | Typischerweise 1% |
| Kommunikationsschnittstelle | I²C (Adresse wählbar durch Lötbrücken) |
| Betriebsspannung (Modul) | 3.3V oder 5V (über Pin wählbar) |
| Shunt-Widerstand | 0.1 Ohm (integriert oder austauschbar, je nach Version) |
| Anschlussart | Schraubklemmen für Lastleitung, Stiftleisten für Mikrocontroller |
Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit des DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 eröffnet eine breite Palette an Anwendungsszenarien in verschiedenen Disziplinen:
- Prototypenentwicklung: Überwachung des Energieverbrauchs von Prototypen zur Identifizierung von Optimierungspotenzialen und zur Fehleranalyse.
- Batteriemanagementsysteme: Präzise Erfassung von Lade- und Entladeströmen zur Steuerung und Überwachung von Akkulaufzeiten.
- Robotik: Überwachung der Leistungsaufnahme einzelner Motoren oder Komponenten zur Gewährleistung einer stabilen und effizienten Funktion.
- IoT-Geräte: Analyse des Energieverbrauchs von vernetzten Geräten zur Optimierung der Energieeffizienz und zur Verlängerung der Batterielaufzeit.
- Power-Monitoring-Systeme: Integration in Heimautomatisierungssysteme zur Überwachung des Stromverbrauchs einzelner Haushaltsgeräte.
- Forschung und Lehre: Ideal für den Einsatz in Bildungseinrichtungen zur Vermittlung grundlegender Konzepte der Elektrotechnik und Leistungselektronik.
- Testaufbauten: Verlässliche Messung von Strömen in Testumgebungen zur Validierung von Designs und zur Fehlerdiagnose.
Integration und Handhabung
Die Anbindung des DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 an Mikrocontroller-Plattformen wie Arduino oder Raspberry Pi ist dank der Standard-Stiftleisten denkbar einfach. Über die I²C-Schnittstelle kommuniziert das Modul mit dem Hauptprozessor, wobei spezifische Bibliotheken die Auslesung der Strom- und Spannungswerte erheblich vereinfachen. Die Strommessung erfolgt durch die Erfassung des Spannungsabfalls über einen präzise kalibrierten Shunt-Widerstand. Die Bus-Spannung wird ebenfalls direkt gemessen. Der integrierte INA219-Chip verarbeitet diese Daten und stellt sie über die I²C-Schnittstelle bereit.
FAQ – Häufig gestellte Fragen zu DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219
Was ist der Hauptzweck des DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219?
Der Hauptzweck dieses Produkts ist die präzise und einfache Messung von Strom und Spannung in elektronischen Schaltungen. Es ermöglicht Entwicklern und Hobbyisten, den Energieverbrauch ihrer Projekte in Echtzeit zu überwachen, zu analysieren und zu optimieren.
Für wen ist dieses Produkt am besten geeignet?
Das Produkt ist ideal für Elektronikentwickler, Maker, Ingenieure, Studenten und alle, die sich mit der Entwicklung und Optimierung von Schaltungen befassen und genaue Daten zum Energieverbrauch benötigen. Dies umfasst Bereiche wie Prototypenentwicklung, Robotik, IoT, Batteriemanagement und Forschung.
Wie wird das DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 mit einem Mikrocontroller verbunden?
Die Verbindung erfolgt über die I²C-Schnittstelle (SDA und SCL Pins) des Mikrocontrollers. Das Breakoutboard verfügt über Standard-Stiftleisten, die eine einfache Integration mit gängigen Entwicklungsboards wie Arduino oder Raspberry Pi ermöglichen.
Welche Spannungsmessbereiche unterstützt das Modul?
Das Modul kann Bus-Spannungen bis zu +26V messen. Die genaue Strommessung ist ebenfalls programmierbar und kann bis zu ±3.2A mit hoher Auflösung erfassen.
Benötige ich zusätzliche Komponenten für die Strommessung?
Nein, der INA219 Chip auf diesem Breakoutboard integriert bereits die notwendige Sensorik und einen Shunt-Widerstand (typischerweise 0.1 Ohm) für die Strommessung. Sie benötigen lediglich eine Stromquelle, die zu messende Last und einen Mikrocontroller zur Steuerung und Auslesung der Daten.
Ist das Modul für den Einsatz in batteriebetriebenen Geräten geeignet?
Ja, das DEBO SENS POWER – Entwicklerboards – Stromsensor mit Breakoutboard, INA219 zeichnet sich durch einen sehr geringen Eigenverbrauch aus, was es zu einer hervorragenden Wahl für energieeffiziente und batteriebetriebene Anwendungen macht.
Kann ich die I²C-Adresse des Sensors ändern?
Ja, viele Versionen dieses Breakoutboards bieten die Möglichkeit, die I²C-Adresse über Lötbrücken auf dem Board anzupassen. Dies ist nützlich, wenn mehrere I²C-Geräte mit demselben Bus verbunden sind.
