Präzision im Magnetfelddesign: Entdecken Sie den DEBO SENS MAGNET – Ihr Schlüssel zu intelligenten Sensorlösungen

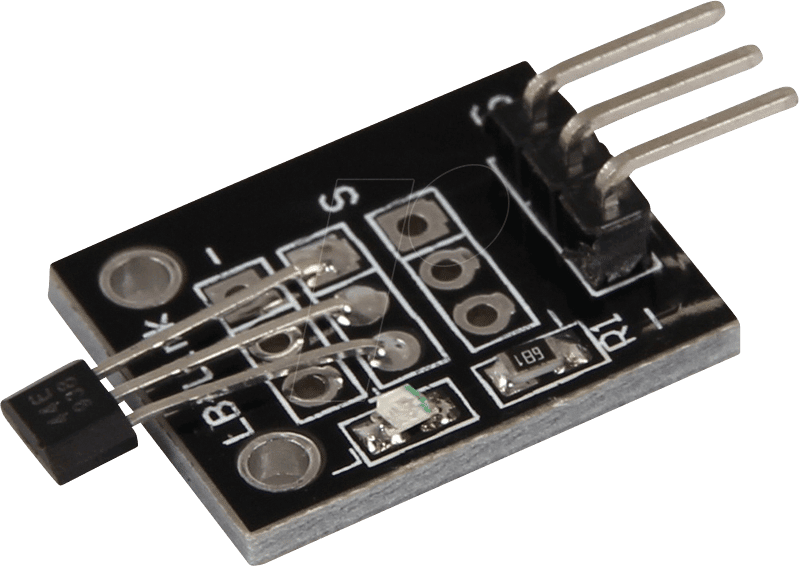

Das DEBO SENS MAGNET – Entwicklerboards – Hall Magnetfeld Sensor, A3144 wurde konzipiert, um präzise und zuverlässige Erkennung von Magnetfeldern für eine Vielzahl von elektronischen Projekten und industriellen Anwendungen zu ermöglichen. Entwickler, Maker und Ingenieure, die auf der Suche nach einer robusten und vielseitigen Lösung für nicht-kontaktbasierte Schalter, Drehzahlsensoren oder Positionsmessungen sind, finden hier das ideale Werkzeug zur Implementierung anspruchsvoller Sensorik.
Die Überlegenheit des DEBO SENS MAGNET:
Während herkömmliche magnetische Sensoren oft Kompromisse bei Empfindlichkeit, Temperaturbeständigkeit oder Integrationsfähigkeit erfordern, setzt der DEBO SENS MAGNET auf die bewährte Technologie des A3144 Hall-Effekt-Sensors, kombiniert mit einer optimierten Entwicklerplatine. Dies gewährleistet eine konsistente Leistung über einen breiten Temperaturbereich und eine einfache Anbindung an Mikrocontroller-Systeme. Die dedizierte Entwicklerplatine vereinfacht den Integrationsprozess signifikant und spart wertvolle Entwicklungszeit im Vergleich zur Arbeit mit einzelnen Komponenten.
Kernfunktionen und Vorteile des DEBO SENS MAGNET:
- Hochpräzise Magnetfelddetektion: Der integrierte A3144 Hall-Effekt-Sensor bietet eine ausgezeichnete Empfindlichkeit und Latenz, um selbst schwache Magnetfelder zuverlässig zu erfassen. Dies ermöglicht eine präzise Schaltung und Messung.
- Robuste Leistung über Temperaturbereiche: Entwickelt für den Einsatz in verschiedenen Umgebungen, liefert der Sensor eine stabile Leistung auch bei wechselnden Temperaturen, was ihn für industrielle Anwendungen und Outdoor-Projekte prädestiniert.
- Einfache Integration und Bedienung: Die Entwicklerplatine ist mit Standard-Pins und gut dokumentierten Anschlüssen ausgestattet, was die Anbindung an Arduino, Raspberry Pi und andere Mikrocontroller-Plattformen unkompliziert macht.
- Vielseitige Anwendungsbereiche: Von einfachen Näherungsschaltern bis hin zu komplexen Drehzahlmessungen und Positionsrückführungen – die Einsatzmöglichkeiten sind nahezu unbegrenzt.
- Langlebige Konstruktion: Die Komponenten sind sorgfältig ausgewählt und verbaut, um eine hohe Zuverlässigkeit und eine lange Lebensdauer des Sensorsystems zu gewährleisten.
- Kosten-Effizienz: Bietet eine kostengünstige Lösung für präzise Magnetfeldsensorik ohne Abstriche bei der Qualität.
Technische Spezifikationen und Materialität
Das Herzstück des DEBO SENS MAGNET bildet der Omnipolar Hall-Effekt-Schalter A3144. Dieser IC reagiert auf magnetische Nord- und Südpole gleichermaßen, was ihn besonders flexibel in der Anwendung macht. Die Entwicklerplatine selbst ist typischerweise aus langlebigem FR-4 Material gefertigt, das eine ausgezeichnete elektrische Isolation und mechanische Stabilität bietet. Die Bauteilbestückung erfolgt mittels SMD-Technologie (Surface Mount Device) für eine kompakte und robuste Bauweise. Die Pins sind in der Regel aus verzinntem Kupfer gefertigt, um eine sichere und leitfähige Verbindung zu gewährleisten.
| Eigenschaft | Beschreibung |
|---|---|
| Sensor-Typ | Hall-Effekt-Sensor (Omnipolar) |
| IC-Modell | A3144 |
| Detektionsprinzip | Reagiert auf magnetische Nord- und Südpole |
| Betriebsspannung | Typischerweise 4.5V bis 24V (je nach spezifischer Ausführung der Platine) |
| Ausgangssignal | Digital (Schaltausgang) |
| Temperaturbereich | Breit gefächert, optimiert für industrielle Umgebungen (z.B. -40°C bis +150°C, spezifisch für A3144) |
| Platinenmaterial | FR-4 (glasfaserverstärkter Epoxidharz-Verbundwerkstoff) |
| Anschluss-Pins | Verzinntes Kupfer für optimale Leitfähigkeit |
Anwendungsbereiche und Implementierung
Der DEBO SENS MAGNET – Entwicklerboards – Hall Magnetfeld Sensor, A3144 eröffnet ein breites Spektrum an Anwendungsmöglichkeiten, die von einfachen technischen Prototypen bis hin zu komplexen Systemintegrationen reichen. Die Fähigkeit, magnetische Felder kontaktlos zu detektieren, macht ihn zu einer idealen Komponente für:
- Industrielle Automatisierung: Positionserkennung von beweglichen Teilen in Maschinen, Endschalterfunktionen, Drehzahlerfassung an Motoren.
- Robotik: Erfassung der Position von Gelenken, Erkennung von Greifern oder Hindernissen.
- Mess- und Regeltechnik: Implementierung von Durchflussmessern, Erfassung der Position von Ventilen oder Schiebern.
- Fahrzeugtechnik: Erfassung der Radgeschwindigkeit für ABS-Systeme, Erkennung der Position von Klappen oder Türen.
- Konsumerelektronik: Deckel-Erkennung in Laptops, Smart-Home-Anwendungen zur Zustandsüberwachung (z.B. offene/geschlossene Fenster).
- DIY-Projekte und Prototyping: Die einfache Handhabung macht ihn zum perfekten Werkzeug für Maker und Hobbyisten, um eigene intelligente Geräte zu entwickeln.
Die Integration erfolgt typischerweise über die digitalen Ausgangspins des Sensors, die direkt mit den digitalen Eingängen eines Mikrocontrollers verbunden werden können. Eine Pull-up- oder Pull-down-Schaltung kann je nach Anforderung und Mikrocontroller-Spezifikation notwendig sein, ist aber oft bereits auf der Platine integriert oder kann einfach hinzugefügt werden. Die Stromversorgung des Sensors erfolgt über die Betriebsspannung der Entwicklerplatine.
Optimale Nutzung von Hall-Effekt-Sensoren im Design
Bei der Entwicklung mit dem DEBO SENS MAGNET ist die Platzierung des Sensors und des Magneten entscheidend für die Genauigkeit der Messung. Der A3144 ist ein omnipolarer Sensor, was bedeutet, dass er sowohl auf die Nord- als auch auf die Südseite eines Magneten reagiert. Dies bietet Flexibilität bei der Ausrichtung. Für eine präzise Schaltung ist es ratsam, den Magneten so zu positionieren, dass er den Sensor bei Erreichen des gewünschten Punktes klar aktiviert oder deaktiviert. Die Kennlinie des Sensors, die in den Datenblättern des A3144 detailliert beschrieben ist, gibt Aufschluss über die Empfindlichkeitsbereiche und Hysterese, was bei der feinen Abstimmung von Schwellenwerten von Bedeutung ist.
Die Entwicklerplatine selbst ist so konzipiert, dass sie eine einfache Montage ermöglicht. Oft sind Montagebohrungen vorhanden, die eine feste Befestigung in Gehäusen oder auf Platinen ermöglichen. Die kompakte Bauform des DEBO SENS MAGNET minimiert den Platzbedarf, was besonders in beengten Umgebungen von Vorteil ist. Die Anbindung erfolgt über standardisierte Steckverbinder oder Lötpunkte, die eine sichere und dauerhafte Verbindung gewährleisten. Die Wahl der richtigen Spannungsversorgung ist essentiell; die typischen Spezifikationen des A3144 erlauben einen weiten Bereich, doch sollte die tatsächliche Betriebsspannung der Platine beachtet werden, um eine optimale Funktion zu erzielen.
FAQ – Häufig gestellte Fragen zu DEBO SENS MAGNET – Entwicklerboards – Hall Magnetfeld Sensor, A3144
Was ist der Hauptvorteil des DEBO SENS MAGNET gegenüber einfachen Reed-Schaltern?
Der Hauptvorteil liegt in der höheren Zuverlässigkeit und Langlebigkeit. Hall-Effekt-Sensoren wie der A3144 haben keine beweglichen Teile, was sie immun gegen mechanischen Verschleiß macht. Sie bieten zudem eine präzisere und konsistentere Leistung über einen breiteren Temperaturbereich und sind weniger anfällig für externe Vibrationen oder elektromagnetische Störungen als Reed-Schalter.
Kann der DEBO SENS MAGNET sowohl Nord- als auch Südpole von Magneten erkennen?
Ja, der A3144 Hall-Effekt-Sensor ist ein omnipolarer Schalter. Das bedeutet, er reagiert auf die Annäherung von sowohl magnetischen Nord- als auch Südpole. Sobald ein ausreichend starkes Magnetfeld den Schwellenwert überschreitet, wechselt der Ausgangszustand des Sensors.
Welche Mikrocontroller-Plattformen sind mit dem DEBO SENS MAGNET kompatibel?
Der DEBO SENS MAGNET ist mit nahezu allen gängigen Mikrocontroller-Plattformen kompatibel, die digitale Eingänge unterstützen. Dazu gehören insbesondere Arduino-Boards (z.B. Uno, Nano, Mega), Raspberry Pi, ESP8266, ESP32 und viele andere.
Benötige ich spezielle Treiber oder Software, um den DEBO SENS MAGNET zu verwenden?
Für die grundlegende Funktionalität sind keine speziellen Treiber erforderlich. Der Sensor gibt ein digitales Signal aus, das direkt von den digitalen Eingängen eines Mikrocontrollers gelesen werden kann. Sie benötigen lediglich die entsprechende Programmierung auf Ihrem Mikrocontroller, um den Zustand des Ausgangssignals zu interpretieren.
Wie wird der DEBO SENS MAGNET mit Strom versorgt?
Der DEBO SENS MAGNET wird über die Betriebsspannung der Entwicklerplatine mit Strom versorgt. Der A3144 Hall-Effekt-Sensor arbeitet typischerweise mit einer Spannung im Bereich von 4.5V bis 24V. Die genaue benötigte Spannung und der Stromverbrauch sind auf der Platine oder im zugehörigen Datenblatt angegeben.
Ist der DEBO SENS MAGNET für den Einsatz im Außenbereich geeignet?
Der A3144 Hall-Effekt-Sensor selbst ist für einen breiten Temperaturbereich ausgelegt. Die Entwicklerplatine aus FR-4 Material bietet eine gute Beständigkeit. Für den uneingeschränkten Außeneinsatz, insbesondere bei direkter Sonneneinstrahlung oder Feuchtigkeit, wird jedoch eine zusätzliche Gehäusekonstruktion mit entsprechender Schutzklasse (z.B. IP65) empfohlen, um die Lebensdauer und Zuverlässigkeit zu maximieren.
Was bedeutet „omnipolar“ im Zusammenhang mit diesem Hall-Effekt-Sensor?
Omnipolar bedeutet, dass der Sensor auf die Annäherung eines magnetischen Feldes reagiert, unabhängig davon, ob es sich um den Nordpol oder den Südpol des Magneten handelt. Sobald die magnetische Flussdichte einen vordefinierten Schwellenwert überschreitet, schaltet der Sensor seinen Ausgang. Dies ist vorteilhaft, da die Ausrichtung des Magneten weniger kritisch ist als bei unipolaren Sensoren.
