DEBO SENS 3AXIS – Präzisionsmessung für anspruchsvolle Entwicklungen
Das DEBO SENS 3AXIS Entwicklerboard mit MPU-6050 Sensor löst die Herausforderung komplexer Bewegungserfassung in Echtzeit. Es ist die ideale Lösung für Maker, Ingenieure und Entwickler, die präzise Beschleunigungs- und Gyroskopdaten für ihre Projekte benötigen, sei es in der Robotik, der Drohnentechnik oder in tragbaren Geräten.
Leistungsmerkmale und Vorteile des DEBO SENS 3AXIS
Das DEBO SENS 3AXIS hebt sich durch seine integrierte Sensorik und die einfache Anbindung von Standardlösungen ab. Anstatt separate Komponenten für Beschleunigung und Drehraten zu beschaffen und zu integrieren, bietet dieses Entwicklerboard eine kompakte und effiziente All-in-One-Lösung. Die hohe Präzision und die Möglichkeit, 6 Freiheitsgrade (3 Achsen Beschleunigung, 3 Achsen Gyroskop) gleichzeitig zu erfassen, ermöglichen eine detaillierte Analyse von Bewegungen und Orientierungsänderungen.
- Integrierte 6-Achsen-Bewegungserfassung: Erfasst simultan lineare Beschleunigung und Winkelgeschwindigkeit über drei axiale Ebenen.
- Hochpräziser MPU-6050 Sensor: Bietet zuverlässige und genaue Messwerte für anspruchsvolle Anwendungen.
- Einfache Integration: Kompatibel mit gängigen Mikrocontrollern und Entwicklungsumgebungen über I²C-Kommunikation.
- Kompaktes Entwicklerboard-Format: Ermöglicht problemlose Integration in Prototypen und Endprodukte.
- Reduzierte Entwicklungszeit: Spart Zeit und Ressourcen durch die Bereitstellung einer fertigen Sensorlösung.
- Vielseitige Anwendungsfelder: Ideal für Robotik, Drohnensteuerung, Sturzerkennung, Aktivitätstracking und vieles mehr.
- Erweiterte Kalibrierungsoptionen: Ermöglicht eine Feinabstimmung der Sensordaten für maximale Genauigkeit.
Technische Spezifikationen und Konstruktionsdetails
Das DEBO SENS 3AXIS basiert auf dem leistungsstarken InvenSense MPU-6050, einem MEMS (Micro-Electro-Mechanical Systems) Sensor-Chip, der einen 3-Achsen-Beschleunigungssensor und einen 3-Achsen-Gyroskopsensor in einem einzigen Gehäuse vereint. Diese Fusion von Sensoren wird oft als IMU (Inertial Measurement Unit) bezeichnet und ermöglicht die Erfassung von Trägheitskräften und Drehraten.
Die digitale Schnittstelle des MPU-6050 ist I²C (Inter-Integrated Circuit), ein serielle Bus-Standard, der für die Kommunikation zwischen integrierten Schaltkreisen entwickelt wurde. Dies erlaubt eine einfache Verbindung mit einer Vielzahl von Mikrocontrollern wie Arduino, Raspberry Pi oder ESP32. Die Daten werden in Form von 16-Bit-Rohwerten ausgegeben, die dann per Software in physikalische Einheiten wie G (Gravitationsbeschleunigung) für den Beschleunigungssensor und Grad pro Sekunde (°/s) für den Gyroskopsensor umgerechnet werden können.

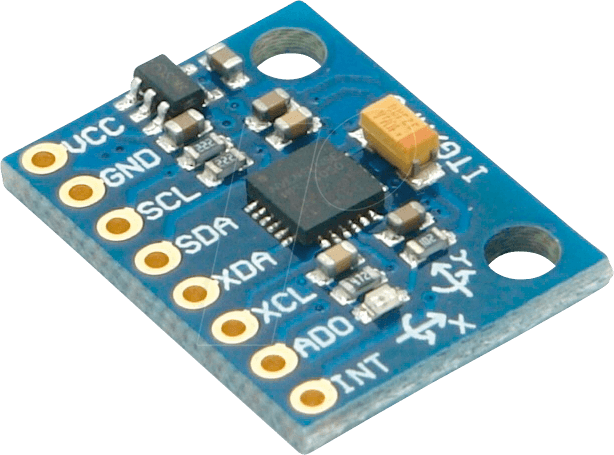

Das Entwicklerboard selbst ist typischerweise mit einer standardmäßigen Stiftleiste (Pin Header) ausgestattet, was das Anstecken von jumperkabeln oder das direkte Einstecken in Breadboards erleichtert. Die Spannungsversorgung erfolgt in der Regel über den Mikrocontroller, wobei der MPU-6050 selbst eine Betriebsspannung von 3.3V benötigt. Ein integrierter Spannungsregler und Pegelwandler auf dem Entwicklerboard stellen sicher, dass auch 5V-Systeme problemlos angeschlossen werden können, ohne den Sensor zu beschädigen.
Die Präzision des MPU-6050 wird durch seine Auflösung und seinen Messbereich bestimmt. Der Beschleunigungssensor kann typischerweise in Bereichen von ±2g, ±4g, ±8g oder ±16g konfiguriert werden, während das Gyroskop Messbereiche von ±250°/s, ±500°/s, ±1000°/s oder ±2000°/s unterstützt. Die genauen Werte der Kalibrierung und die Rauschunterdrückung spielen eine entscheidende Rolle für die Leistungsfähigkeit in dynamischen Umgebungen.
Anwendungsgebiete und technische Integration
Die Anwendungsbreite des DEBO SENS 3AXIS ist immens. In der Robotik kann es zur Stabilisierung von Plattformen, zur Navigation autonomer Roboter oder zur Erfassung der Position von Gelenken eingesetzt werden. Bei Drohnen ermöglicht es die präzise Steuerung der Fluglage und die Kompensation von Windböen. In tragbaren Geräten, wie beispielsweise Smartwatches oder Fitness-Trackern, dient es zur Erkennung von Aktivitäten wie Gehen, Laufen oder Schlafen sowie zur Erfassung von Gesten.
Die digitale Filterung, die im MPU-6050 integriert ist, kann dazu beitragen, Rauschen und Vibrationen zu reduzieren. Dies ist besonders wichtig in Umgebungen mit starken mechanischen Einflüssen. Für fortgeschrittene Anwendungen, bei denen eine noch höhere Genauigkeit erforderlich ist, kann das Board mit externen Magnetometern kombiniert werden, um einen vollwertigen 9-Achsen-IMU zu realisieren, der dann auch absolute Orientierungsinformationen liefern kann.
Die Programmierung des DEBO SENS 3AXIS erfordert das Einlesen der Rohdaten über die I²C-Schnittstelle und deren anschließende Verarbeitung. Bibliotheken für gängige Mikrocontroller-Plattformen vereinfachen diesen Prozess erheblich. Diese Bibliotheken übernehmen die Kommunikation mit dem Sensor, die Umrechnung der Rohdaten in physikalische Einheiten und bieten oft Funktionen zur Kalibrierung und Sensorfusion.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Sensor-Typ | 6-Achsen-Bewegungssensor (3-Achsen Beschleunigungsmesser, 3-Achsen Gyroskop) |
| Kern-Komponente | InvenSense MPU-6050 |
| Kommunikationsschnittstelle | I²C |
| Betriebsspannung (Sensor) | 3.3V (typisch, Board kann 5V-kompatibel sein durch Spannungsregler) |
| Datenauflösung | 16-Bit pro Achse |
| Beschleunigungsmesser Messbereiche | Konfigurierbar: ±2g, ±4g, ±8g, ±16g |
| Gyroskop Messbereiche | Konfigurierbar: ±250°/s, ±500°/s, ±1000°/s, ±2000°/s |
| Integrierte Filter | Digitale Tiefpassfilter zur Rauschunterdrückung |
| Formfaktor | Entwicklerboard mit Stiftleiste für einfache Prototypenentwicklung |
| Anwendungsoptimierung | Robotik, Drohnentechnik, Aktivitätstracking, Spiele, VR/AR, Orientierungssensoren |
FAQ – Häufig gestellte Fragen zu DEBO SENS 3AXIS – Entwicklerboards – Beschleunigung & Gyroskop, 3-Achsen, MPU-6050
Wie wird das DEBO SENS 3AXIS Entwicklerboard mit meinem Mikrocontroller verbunden?
Das DEBO SENS 3AXIS kommuniziert über die I²C-Schnittstelle. Sie benötigen typischerweise vier Verbindungen: VCC (Stromversorgung), GND (Masse), SDA (Datenleitung) und SCL (Taktleitung), die mit den entsprechenden Pins Ihres Mikrocontrollers verbunden werden.
Benötige ich spezielle Software, um die Daten vom MPU-6050 Sensor zu lesen?
Ja, Sie benötigen Software, die über die I²C-Schnittstelle mit dem Sensor kommunizieren kann. Für die meisten gängigen Mikrocontroller-Plattformen wie Arduino oder Raspberry Pi gibt es fertige Bibliotheken, die das Auslesen und Verarbeiten der Beschleunigungs- und Gyroskopdaten erheblich vereinfachen.
Welchen Messbereich sollte ich für meinen Beschleunigungs- und Gyroskopsensor wählen?
Die Wahl des Messbereichs hängt von Ihrer spezifischen Anwendung ab. Für langsame Bewegungen und geringe Beschleunigungen sind niedrigere Messbereiche (z.B. ±2g für Beschleunigung, ±250°/s für Gyroskop) ratsamer, da sie eine höhere Auflösung und Empfindlichkeit bieten. Bei schnellen Bewegungen oder starken Beschleunigungen sollten höhere Messbereiche gewählt werden, um ein Übersteuern (Clipping) der Messwerte zu vermeiden.
Kann ich das DEBO SENS 3AXIS auch für die absolute Orientierung eines Objekts verwenden?
Das DEBO SENS 3AXIS liefert primär relative Bewegungsdaten (Änderung der Geschwindigkeit und Drehraten). Für die absolute Orientierung im Raum ist die Kombination mit einem Magnetometer (zu einem 9-Achsen-IMU) ratsam. Ohne Magnetometer ist die Bestimmung der absoluten Ausrichtung über längere Zeiträume aufgrund von Drift und Akkumulation von Messfehlern herausfordernd.
Wie groß ist die Genauigkeit des MPU-6050 Sensors?
Die Genauigkeit des MPU-6050 wird durch Faktoren wie Rauschen, Drift und die gewählten Messbereiche beeinflusst. Die Rohdatenauflösung beträgt 16 Bit. Die tatsächliche Präzision in Ihrer Anwendung hängt stark von der Kalibrierung, der Nachbearbeitung der Daten (z.B. durch Filterung) und der Stabilität der Umgebung ab.
Ist das Entwicklerboard mit 3.3V und 5V Mikrocontrollern kompatibel?
Der MPU-6050 Sensor selbst arbeitet mit 3.3V. Viele Entwicklerboards, die diesen Sensor verwenden, verfügen jedoch über integrierte Spannungsregler und Pegelwandler, die es ermöglichen, sie problemlos mit 5V-Mikrocontrollern (wie den meisten Arduinos) zu verwenden. Überprüfen Sie die spezifischen Spezifikationen des von Ihnen erworbenen Boards.
Was bedeutet die „3AXIS“-Bezeichnung in diesem Produktnamen?
„3AXIS“ bezieht sich auf die drei orthogonalen Achsen (X, Y, Z), über die sowohl die Beschleunigung als auch die Winkelgeschwindigkeit gemessen werden. Das bedeutet, dass das Board die Bewegung des Objekts entlang dieser drei Richtungen und seine Drehung um diese drei Achsen erfassen kann.
