Präzise Distanzmessung für Ihre Elektronikprojekte: DEBO SEN ULTRA2 Ultraschall Abstandssensor
Suchen Sie nach einer zuverlässigen und präzisen Methode zur Erfassung von Distanzen in Ihren Entwicklungs- und Robotikprojekten? Der DEBO SEN ULTRA2 Ultraschall Abstandssensor, basierend auf dem bewährten HC-SRF05 Modul, bietet exakt diese Funktionalität. Ideal für Maker, Hobbyisten, Studenten und professionelle Entwickler, die eine robuste und einfach zu integrierende Lösung für Abstandsmessung, Hinderniserkennung oder Füllstandsmessung benötigen.
Warum DEBO SEN ULTRA2 die überlegene Wahl ist
Im Gegensatz zu einfachen Infrarot-Sensoren, die anfällig für Umgebungslicht und Oberflächeneigenschaften sind, arbeitet der DEBO SEN ULTRA2 mit Ultraschallwellen. Dieses Prinzip ermöglicht eine zuverlässige Messung über eine breite Palette von Materialien und Oberflächen hinweg, unabhängig von deren Farbe oder Transparenz. Die integrierte Logik des HC-SRF05 Moduls sorgt für eine hohe Genauigkeit und schnelle Reaktionszeiten, was den DEBO SEN ULTRA2 zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht, bei denen Präzision und Verlässlichkeit an erster Stelle stehen.
Hochpräzise Distanzmessung mit Ultraschall
Der DEBO SEN ULTRA2 nutzt das Prinzip der Laufzeitmessung von Ultraschallimpulsen, um Distanzen zu Objekten zu ermitteln. Ein kurzer Ultraschallimpuls wird vom Sender ausgesendet, und die Zeit bis zum Empfang des reflektierten Echos durch den Empfänger wird gemessen. Aus dieser Laufzeit und der Schallgeschwindigkeit in der Luft lässt sich die Entfernung zum Objekt exakt berechnen. Diese Methode ist unempfindlich gegenüber störenden Lichtverhältnissen und eignet sich daher hervorragend für den Einsatz in Umgebungen, in denen optische Sensoren an ihre Grenzen stoßen.
Vorteile des DEBO SEN ULTRA2 für Ihre Projekte
- Zuverlässige Abstandsmessung: Funktioniert unabhängig von der Farbe oder Oberflächenbeschaffenheit des Objekts.
- Hohe Genauigkeit: Ermöglicht präzise Messungen im Bereich von wenigen Zentimetern bis zu mehreren Metern.
- Einfache Integration: Kompatibel mit einer Vielzahl von Mikrocontrollern wie Arduino, Raspberry Pi und ESP32 über digitale Schnittstellen.
- Schnelle Reaktionszeit: Liefert Messergebnisse in Echtzeit, ideal für dynamische Anwendungen.
- Robuste Bauweise: Das HC-SRF05 Modul ist bekannt für seine Langlebigkeit und Zuverlässigkeit im Dauerbetrieb.
- Vielseitige Einsatzmöglichkeiten: Perfekt für Robotik, Automatisierung, Füllstandssensoren, Parkassistenzsysteme und mehr.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für präzise Distanzmessung.
Technische Spezifikationen des DEBO SEN ULTRA2

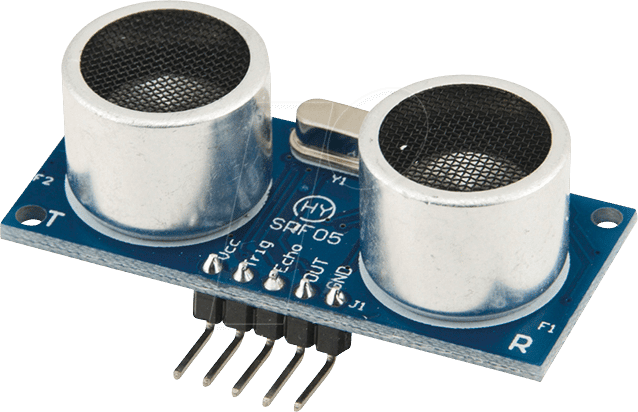

Der DEBO SEN ULTRA2 basiert auf dem etablierten HC-SRF05 Ultraschall-Transceiver-Modul, welches sich durch seine bewährte Leistung und einfache Ansteuerung auszeichnet. Das Modul integriert sowohl den Sender als auch den Empfänger sowie die notwendige Ansteuerelektronik auf einer kompakten Platine. Die Kommunikation mit dem Mikrocontroller erfolgt primär über einen Trigger- und einen Echo-Pin, die eine präzise Zeitmessung der Ultraschallpulse ermöglichen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | DEBO SEN ULTRA2 – Entwicklerboards – Ultraschall Abstandssensor, HC-SRF05 |
| Basismodul | HC-SRF05 |
| Messprinzip | Ultraschall-Laufzeitmessung |
| Messbereich | Ca. 2 cm bis 450 cm (abhängig von Umgebungsbedingungen und Objektbeschaffenheit) |
| Genauigkeit | Typischerweise ± 3 mm |
| Betriebsspannung | 4.5V – 5.5V DC |
| Ansteuerungsart | Digital (Trigger- und Echo-Pins) |
| Ultraschallfrequenz | 40 kHz |
| Blickwinkel | Ca. 15 Grad (Halbwertsbreite) |
| Einsatzgebiete | Robotik, Hinderniserkennung, Füllstandsmessung, Automatisierung, Parksensoren, Distanzmessung in Projekten |
| Kompatibilität | Mikrocontroller-Plattformen wie Arduino, Raspberry Pi, ESP32, etc. |
| Abmessungen (Modul) | Standardabmessungen des HC-SRF05 Moduls (typischerweise ca. 45 mm x 20 mm x 15 mm) |
| Anschlusspins | VCC, Trig, Echo, GND |
Anwendungsbereiche des DEBO SEN ULTRA2
Die Vielseitigkeit des DEBO SEN ULTRA2 ermöglicht eine breite Palette von Anwendungen in diversen Sektoren der Elektronikentwicklung. In der Robotik dient der Sensor als essenzielles Werkzeug zur Navigation und Kollisionsvermeidung, indem er die Umgebung des Roboters kontinuierlich überwacht und ihm hilft, Hindernisse präzise zu erkennen und ihnen auszuweichen. Für Projekte im Bereich der Gebäudeautomatisierung kann der Sensor zur automatischen Steuerung von Beleuchtung oder zur Überwachung von Türöffnungen eingesetzt werden. In industriellen Anwendungen ermöglicht er eine berührungslose Füllstandsmessung in Behältern oder die Überwachung von Abständen zwischen Objekten auf Förderbändern. Auch für sicherheitsrelevante Systeme, wie beispielsweise Abstandswarner für Fahrzeuge im Prototypenbau, ist dieser Sensor eine ausgezeichnete Wahl.
Integration und Anschlussmöglichkeiten
Die Anbindung des DEBO SEN ULTRA2 an Ihre bevorzugte Mikrocontroller-Plattform ist denkbar einfach gehalten. Das Modul verfügt über vier gut zugängliche Pins: VCC für die Stromversorgung, Trig (Trigger) zur Aktivierung des Sendevorgangs, Echo zur Erfassung des reflektierten Signals und GND für die Erdung. Durch das Senden eines kurzen Impulses an den Trig-Pin wird der Ultraschallimpuls ausgelöst. Die gemessene Dauer, die der Echo-Pin nach dem Senden des Impulses aktiv ist, korreliert direkt mit der zurückgelegten Distanz. Diese pulsbasierte Signalgebung ist mit allen gängigen Mikrocontrollern leicht zu verarbeiten und erfordert nur wenige Codezeilen zur Implementierung.
Leistung unter verschiedenen Bedingungen
Der DEBO SEN ULTRA2 zeichnet sich durch seine Leistungsfähigkeit unter diversen Umgebungsbedingungen aus. Während optische Sensoren wie Infrarotsensoren Schwierigkeiten mit direkter Sonneneinstrahlung oder dunklen, stark absorbierenden Oberflächen haben können, operiert der Ultraschall-Sensor des DEBO SEN ULTRA2 unabhängig von diesen Faktoren. Die Messung basiert auf der Schallreflexion, was bedeutet, dass auch glänzende, matte oder farblich unterschiedliche Materialien zuverlässig erkannt werden. Dies macht den DEBO SEN ULTRA2 zur idealen Wahl für Außenanwendungen oder Projekte, die in dynamischen Lichtverhältnissen eingesetzt werden.
FAQ – Häufig gestellte Fragen zu DEBO SEN ULTRA2 – Entwicklerboards – Ultraschall Abstandssensor, HC-SRF05
Wie wird der DEBO SEN ULTRA2 mit Strom versorgt?
Der DEBO SEN ULTRA2 kann mit einer Betriebsspannung von 4.5V bis 5.5V DC versorgt werden. Dies ermöglicht eine einfache Integration in bestehende Elektroniksysteme, die oft mit diesen Spannungsbereichen arbeiten.
Welche Reichweite hat der Ultraschall Abstandssensor?
Der Messbereich liegt typischerweise zwischen ca. 2 cm und 450 cm. Die genaue Reichweite kann je nach den Umgebungsbedingungen und der Beschaffenheit des zu messenden Objekts variieren.
Ist der Sensor für den Außeneinsatz geeignet?
Grundsätzlich ja, da Ultraschall nicht von Umgebungslicht beeinflusst wird. Extreme Wetterbedingungen wie starker Regen oder Nebel können jedoch die Schallwellenausbreitung beeinträchtigen und die Messgenauigkeit reduzieren.
Welche Art von Objekten kann der Sensor erkennen?
Der Sensor kann eine Vielzahl von Objekten erkennen, solange diese eine feste Oberfläche besitzen, die Ultraschallwellen reflektieren kann. Weiche oder stark schallabsorbierende Materialien können die Messung erschweren.
Wie genau ist die Distanzmessung?
Die typische Genauigkeit des DEBO SEN ULTRA2 liegt bei ± 3 mm. Diese Präzision ist für die meisten Anwendungen im Bereich der Robotik und Automatisierung ausreichend.
Benötige ich spezielle Bibliotheken für die Ansteuerung?
Für gängige Mikrocontroller-Plattformen wie Arduino gibt es gut dokumentierte Bibliotheken, die die Ansteuerung des HC-SRF05 Moduls erleichtern. Die grundlegende Ansteuerung über Trigger- und Echo-Pins ist jedoch auch manuell mit wenigen Codezeilen realisierbar.
Kann der Sensor mehrere Objekte gleichzeitig erfassen?
Nein, der Sensor ist für die Messung der Distanz zu einem einzelnen, primären Objekt ausgelegt, das am nächsten liegt und das stärkste Echo zurückwirft. Für das gleichzeitige Erfassen mehrerer Objekte sind komplexere Sensoranordnungen oder andere Technologien erforderlich.
