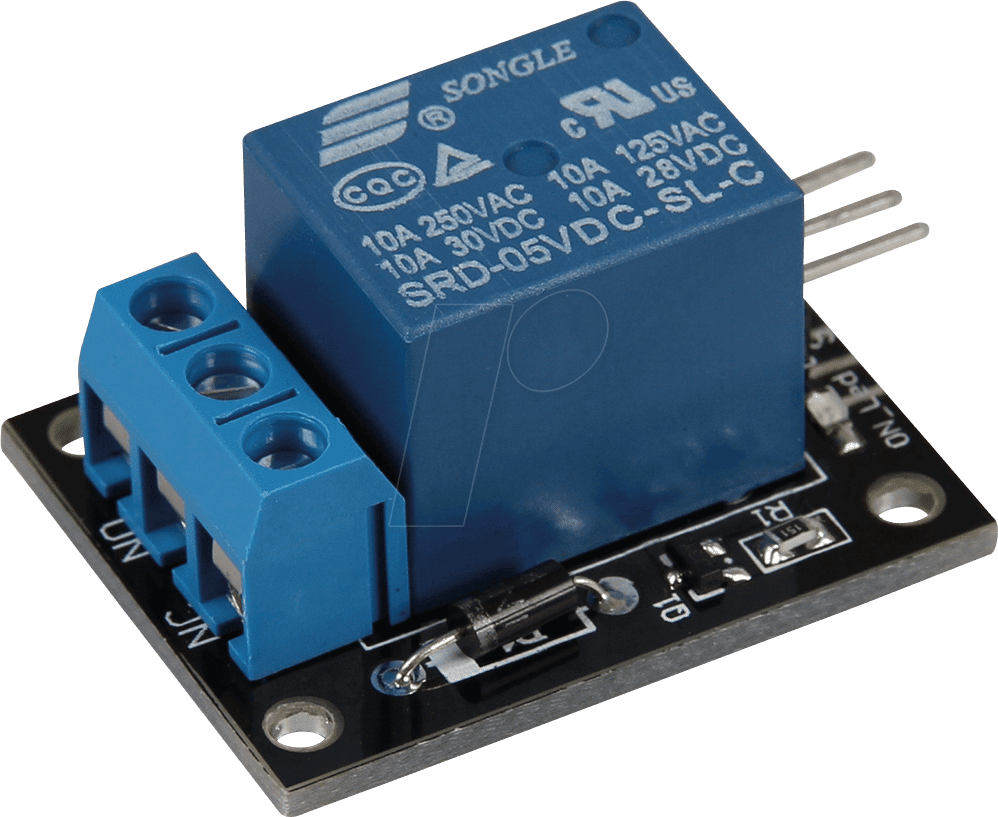

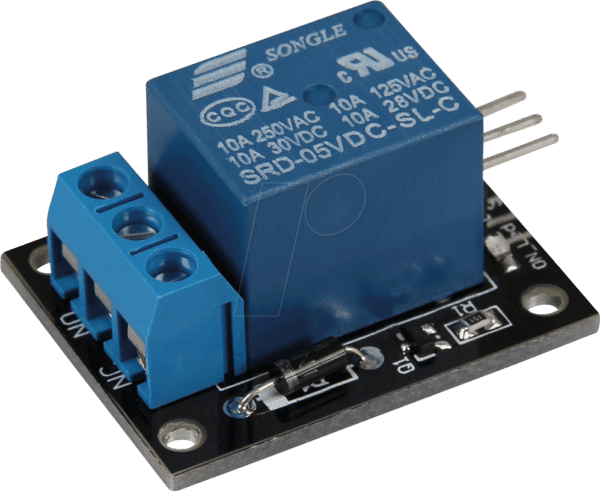

DEBO RELAY 5V – Entwicklerboards – Relais-Modul, 5 V, SRD-05VDC-SL-C: Präzise Steuerung für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Schaltlösung für Ihre Mikrocontroller-Projekte, Automatisierungssysteme oder Lernaufbauten? Das DEBO RELAY 5V – Entwicklerboards – Relais-Modul, 5 V, SRD-05VDC-SL-C bietet die optimale Schnittstelle, um Niederspannungssteuerungen mit höheren Spannungen und Strömen zu verbinden. Ideal für Hobbyisten, Maker und professionelle Entwickler, die eine robuste und einfach zu integrierende Relaiskomponente für ihre Elektronikentwicklungen benötigen.
Leistungsstarke Schaltfunktion für anspruchsvolle Anwendungen
Das Kernstück des DEBO RELAY 5V – Entwicklerboards ist das hochwertige SRD-05VDC-SL-C Relais. Dieses Relaismodul ermöglicht es Ihnen, mit geringen 5V Steuersignalen Schaltungen mit bis zu 250VAC bei 10A oder 30VDC bei 10A zu schalten. Dies eröffnet Ihnen die Möglichkeit, eine Vielzahl von Geräten und Aktoren anzusteuern, von einfachen LED-Anzeigen bis hin zu komplexen Motoren und Beleuchtungssystemen. Die bewährte Technologie des Relais sorgt für eine zuverlässige galvanische Trennung zwischen Steuerkreis und Lastkreis, was die Sicherheit Ihrer Schaltungen erhöht und unerwünschte Störeinflüsse minimiert.
Vorteile und überlegene Leistung des DEBO RELAY 5V
- Hohe Schaltleistung: Mit einer maximalen Schaltlast von 10A bei 250VAC bzw. 30VDC ist dieses Modul für eine breite Palette von Anwendungen ausgelegt.
- Einfache Ansteuerung: Das Modul ist direkt mit 5V Steuersignalen von Mikrocontrollern wie Arduino, Raspberry Pi oder ESP8266/ESP32 ansteuerbar.
- Zuverlässige galvanische Trennung: Schützt Ihren Mikrocontroller und andere empfindliche Bauteile vor Überspannungen und Störungen aus dem Lastkreis.
- Kompakte Bauform: Das Entwicklerboard ist so konzipiert, dass es sich nahtlos in bestehende Schaltungen integrieren lässt.
- Robuste Konstruktion: Hochwertige Komponenten gewährleisten Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Klare Kennzeichnung: Deutlich beschriftete Anschlüsse erleichtern die Verkabelung und reduzieren das Fehlerrisiko.
- Vielseitige Anwendungsmöglichkeiten: Perfekt für Hausautomatisierung, Robotik, Industrieanwendungen und Lernprojekte.
Technische Spezifikationen und Aufbau
Das DEBO RELAY 5V – Entwicklerboards – Relais-Modul, 5 V, SRD-05VDC-SL-C basiert auf dem bewährten SRD-05VDC-SL-C Relais. Dieses bistabile oder monostabile Relais (je nach Ansteuerungskonzept, standardmäßig als monostabil mit aktiver HIGH-Pegel-Steuerung konzipiert) verfügt über eine Spulenspannung von 5VDC und eine Schaltkontaktnutzung mit Common (COM), Normally Open (NO) und Normally Closed (NC) Anschlüssen. Die integrierte Treiberstufe auf dem Entwicklerboard sorgt für eine optimale Ansteuerung des Relais mit geringem Strombedarf seitens des Mikrocontrollers. Die Anschlüsse sind übersichtlich auf einer Schraubklemme und Stiftleisten ausgeführt, was eine flexible Verdrahtung ermöglicht.
Einsatzmöglichkeiten im Detail
Die Einsatzmöglichkeiten dieses Relaismoduls sind nahezu unbegrenzt. In der Hausautomatisierung kann es zur Steuerung von Lampen, Heizsystemen, Lüftern oder Garagentoren eingesetzt werden. Für Robotik-Anwendungen bietet es die Möglichkeit, leistungsstärkere Motoren oder Aktuatoren über den Mikrocontroller zu steuern. Im Bereich der Industrieautomation kann es als zuverlässiger Schalter für Sensoren, Meldeleuchten oder kleinere Maschinen dienen. Auch für Lernprojekte und Prototypenbau ist das Modul aufgrund seiner einfachen Handhabung und hohen Zuverlässigkeit bestens geeignet. Die Fähigkeit, sowohl Wechsel- als auch Gleichspannungen zu schalten, macht es zu einem universellen Werkzeug für Elektronikentwickler.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Relais-Modul für Entwicklerboards |
| Modellnummer (Relais) | SRD-05VDC-SL-C |
| Spulenspannung | 5 VDC |
| Maximale Schaltspannung (AC) | 250 VAC |
| Maximale Schaltspannung (DC) | 30 VDC |
| Maximale Schaltstromstärke | 10 A |
| Anschlusstyp (Steuerung) | Stiftleisten (für Breadboard/Jumper-Kabel) |
| Anschlusstyp (Last) | Schraubklemmen |
| Anzahl der Kanäle | 1 (Einzelkanal-Relaismodul) |
| Galvanische Trennung | Ja |
| Betriebstemperatur | -25 °C bis +70 °C (typisch für das Relais) |
| Abmessungen (Board) | Kompakt, optimiert für Entwicklerboards |
| Steuerpegel | TTL-kompatibel (typischerweise LOW-aktiv oder HIGH-aktiv, je nach Board-Design – hier primär HIGH-aktiv für das Schalten) |
Sicherheit und Montagehinweise
Bei der Arbeit mit Relaismodulen, insbesondere beim Anschluss von höheren Spannungen und Strömen, ist äußerste Sorgfalt geboten. Stellen Sie sicher, dass alle Anschlüsse korrekt und sicher verbunden sind, um Kurzschlüsse oder Beschädigungen zu vermeiden. Die Schraubklemmen des Moduls bieten einen festen Halt für Ihre Anschlussdrähte. Beachten Sie stets die maximal zulässigen Schaltwerte des Relais, um eine Überlastung und damit verbundene Ausfälle zu verhindern. Die Verwendung des Moduls sollte stets im Rahmen der geltenden Sicherheitsvorschriften für elektrische Installationen erfolgen.
Hohe Zuverlässigkeit durch bewährte Komponenten
Das SRD-05VDC-SL-C Relais, das in diesem Entwicklerboard verbaut ist, gehört zu den am weitesten verbreiteten Relais-Typen im Elektronikbereich. Seine Beliebtheit verdankt es seiner Robustheit, der guten Verfügbarkeit und der zuverlässigen Leistung über einen weiten Temperaturbereich. Das Desarme des Relaismoduls ist darauf ausgelegt, die Spannungsspitzen, die beim Schalten von Induktivitäten entstehen können, zu minimieren und die Lebensdauer des Relais zu maximieren. Die Qualität der Lötverbindungen und die Auswahl der Bauteile auf dem Entwicklerboard sind entscheidend für die langfristige Stabilität.
Integration in Ihre bestehende Infrastruktur
Die Stiftleisten auf dem DEBO RELAY 5V ermöglichen eine unkomplizierte Integration auf Breadboards oder eine direkte Verbindung zu den GPIO-Pins Ihres Mikrocontrollers über Dupont-Kabel. Dies vereinfacht den Prototypenbau und ermöglicht schnelle Tests und Modifikationen Ihrer Schaltungen. Die Schraubklemmen für die Lastanschlüsse bieten zudem eine sichere und dauerhafte Verbindung für Ihre zu schaltenden Verbraucher. Die klare Pinbelegung erleichtert die korrekte Anbindung an Ihre vorhandenen Elektronikkomponenten.
Erweiterungsmöglichkeiten und Kompatibilität
Dieses Einzelkanal-Relaismodul kann problemlos mit anderen Entwicklerboards und Komponenten kombiniert werden. Für komplexere Steuerungsaufgaben, die mehrere Relais erfordern, können mehrere dieser Module parallel oder sequenziell angesteuert werden. Die Kompatibilität mit den gängigsten Mikrocontroller-Plattformen stellt sicher, dass Sie das Modul nahtlos in Ihre bestehenden oder geplanten Projekte einbinden können, ohne auf spezielle Treiber oder aufwendige Konfigurationen angewiesen zu sein. Achten Sie bei der Ansteuerung darauf, die Stromlieferfähigkeit Ihres Mikrocontrollers zu berücksichtigen und gegebenenfalls externe Stromversorgungen für die Relaisspulen zu verwenden, falls mehrere Module gleichzeitig betrieben werden sollen.
FAQ – Häufig gestellte Fragen zu DEBO RELAY 5V – Entwicklerboards – Relais-Modul, 5 V, SRD-05VDC-SL-C
Kann ich das Relaismodul mit einem Raspberry Pi steuern?
Ja, das DEBO RELAY 5V Relaismodul ist hervorragend für die Ansteuerung mit einem Raspberry Pi geeignet. Die 3.3V Logikpegel des Raspberry Pi können in der Regel mit dem 5V Modul verwendet werden, eventuell ist jedoch eine Pegelwandlung oder eine externe 5V Stromversorgung für das Relais empfehlenswert, um eine stabile Ansteuerung zu gewährleisten und die GPIO-Pins des Raspberry Pi zu schützen.
Welche maximale Spannung und welcher Strom können sicher geschaltet werden?
Das Modul kann maximal 250 VAC bei 10 A oder 30 VDC bei 10 A schalten. Es ist wichtig, diese Grenzwerte nicht zu überschreiten, um eine Beschädigung des Relais und eine Gefährdung Ihrer Installation zu vermeiden.
Ist eine galvanische Trennung zwischen Steuerkreis und Lastkreis vorhanden?
Ja, das SRD-05VDC-SL-C Relais bietet eine zuverlässige galvanische Trennung. Dies schützt Ihren Mikrocontroller und andere empfindliche Elektronikbauteile vor Spannungsspitzen und Störungen aus dem geschalteten Stromkreis.
Wie wird das Modul mit Strom versorgt?
Das Modul wird über die 5V Spulenspannung versorgt, die entweder vom Mikrocontroller selbst (sofern dieser genügend Strom liefern kann) oder von einer externen 5V Stromversorgung bereitgestellt wird. Die Steuerpins des Mikrocontrollers liefern das Steuersignal, das Relaismodul benötigt die 5V für den Betrieb der Relaisspule.
Was bedeutet „SRD-05VDC-SL-C“?
„SRD“ steht für die Serie des Relaisherstellers. „05VDC“ gibt die Betriebsspannung der Relaisspule an (5 Volt Gleichspannung). „SL“ kennzeichnet oft eine bestimmte Bauform oder Isolationsklasse, und „C“ bezieht sich auf eine spezifische Ausführung des Kontaktsatzes oder eine Normenkonformität.
Kann ich auch Geräte mit Gleichspannung (DC) schalten?
Ja, das DEBO RELAY 5V Modul ist für das Schalten von Gleichspannungen bis zu 30 VDC bei einem maximalen Strom von 10 A ausgelegt. Dies macht es sehr vielseitig für verschiedene Anwendungen.
Ist das Modul für den Dauerbetrieb geeignet?
Das SRD-05VDC-SL-C Relais ist für eine hohe Anzahl von Schaltzyklen ausgelegt. Für den Dauerbetrieb ist es jedoch ratsam, die Auslastung und die Umgebungstemperatur zu beachten und sicherzustellen, dass die Schaltlasten innerhalb der Spezifikationen liegen, um die Lebensdauer des Relais zu maximieren.
