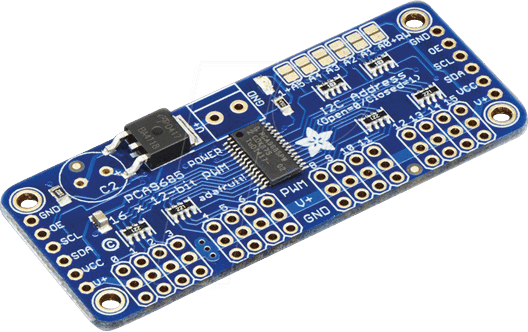

Präzision und Kontrolle für Ihre Projekte: Der DEBO MOTODRIVER4 Servotreiber
Sie suchen nach einer robusten und vielseitigen Lösung zur Ansteuerung mehrerer Servomotoren für Ihre komplexen Projekte? Der DEBO MOTODRIVER4 ist die Antwort für Entwickler, Maker und Technik-Enthusiasten, die präzise Bewegungsabläufe realisieren möchten, ohne sich mit der Komplexität individueller Ansteuerungen auseinandersetzen zu müssen. Dieses Entwicklerboard, basierend auf dem leistungsfähigen PCA9685 Chip, löst das Problem der synchronisierten und feinfühligen Steuerung von bis zu 16 Servomotoren gleichzeitig.
Unerreichte Leistung und Flexibilität
Der DEBO MOTODRIVER4 setzt neue Maßstäbe in der Servosteuerung für Entwickler. Im Gegensatz zu Standardlösungen, die oft nur wenige Kanäle oder eine begrenzte Auflösung bieten, ermöglicht Ihnen unser MOTODRIVER4 die Ansteuerung von 16 unabhängigen Servomotoren mit einer beeindruckenden 12-Bit-Auflösung. Dies bedeutet, dass Sie feinere Abstufungen und damit exaktere Positionierungen Ihrer Servos erreichen können. Die I²C-Kommunikationsschnittstelle sorgt für eine einfache Integration in bestehende Systeme und reduziert die Anzahl der benötigten Steuerleitungen erheblich, was ihn ideal für platzbeschränkte Projekte macht.
Technische Überlegenheit des DEBO MOTODRIVER4
Das Herzstück des DEBO MOTODRIVER4 bildet der fortschrittliche PCA9685 Chip, der für seine Zuverlässigkeit und Leistungsfähigkeit bekannt ist. Dieses Entwicklerboard wurde mit Blick auf maximale Kompatibilität und einfache Anwendung konzipiert. Es bietet nicht nur eine hohe Kanalanzahl, sondern auch eine gleichbleibend präzise Signalgenerierung, die für Anwendungen wie Robotik, Drohnen, automatisierte Systeme und interaktive Installationen unerlässlich ist.
Detaillierte Spezifikationen und Vorteile
- Hohe Kanalanzahl: Steuern Sie bis zu 16 Servomotoren mit einem einzigen Board.
- 12-Bit Auflösung: Ermöglicht eine extrem feine Winkelkontrolle und Positionierung jedes Servos.
- I²C-Schnittstelle: Vereinfacht die Verkabelung und ermöglicht die Anbindung mehrerer Boards über ein gemeinsames Bussystem.
- Programmierbare PWM-Frequenz: Anpassbare Frequenzen für die Servosteuerung, um Interferenzen zu minimieren und die Leistung zu optimieren.
- Integrierte Taktgeber: Reduziert die Abhängigkeit von externen Taktsignalen und vereinfacht das Schaltungsdesign.
- Robustes Design: Konzipiert für den Einsatz in anspruchsvollen Entwicklungs- und Hobbyprojekten.
- Kompatibilität: Funktioniert nahtlos mit gängigen Mikrocontrollern wie Arduino, Raspberry Pi und vielen anderen Plattformen.
- Einfache Implementierung: Dank dedizierter Bibliotheken und einer klaren Dokumentation ist die Integration in Ihre Software schnell und unkompliziert.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Chip-Set | PCA9685 |
| Anzahl der Kanäle | 16 |
| Auflösung pro Kanal | 12 Bit |
| Kommunikationsschnittstelle | I²C |
| Betriebsspannung | 3.3V bis 5V (für Logik, Motorversorgung separat) |
| PWM-Frequenzbereich | Ca. 24 Hz bis 1526 Hz (programmierbar) |
| Max. Servostrombelastbarkeit | Abhängig von externer Stromversorgung des Servos |
| Abmessungen | Kompaktes Entwicklerboard-Format für einfache Integration |
Anwendungsbereiche für den DEBO MOTODRIVER4
Der DEBO MOTODRIVER4 eignet sich hervorragend für eine breite Palette von Anwendungen. Von komplexen Roboterkonstruktionen, bei denen präzise Gelenkbewegungen erforderlich sind, bis hin zu interaktiven Kunstinstallationen, die fein abgestimmte mechanische Elemente benötigen, bietet dieses Entwicklerboard die notwendige Kontrolle. Automatisierte Fertigungsprozesse, Modellbau, Drohnensteuerungssysteme oder sogar die Entwicklung von Prothesen – überall dort, wo mehrere Servomotoren synchron und exakt gesteuert werden müssen, spielt der DEBO MOTODRIVER4 seine Stärken aus. Die Möglichkeit, die PWM-Frequenz anzupassen, ist besonders vorteilhaft für die Vermeidung von elektromagnetischen Störungen bei der Steuerung von vielen Servos gleichzeitig, was die Zuverlässigkeit Ihrer Gesamtlösung erhöht.
Integration und Kompatibilität
Die Integration des DEBO MOTODRIVER4 in Ihr Projekt ist denkbar einfach. Die I²C-Kommunikation erfordert lediglich zwei Datenleitungen (SDA und SCL) sowie Strom- und Masseanschlüsse, was die Verkabelung übersichtlich hält. Wir stellen umfangreiche Dokumentationen und Beispiel-Codes für gängige Mikrocontroller-Plattformen wie Arduino und Raspberry Pi zur Verfügung. Diese Ressourcen ermöglichen es Ihnen, schnell mit der Programmierung und Steuerung Ihrer Servos zu beginnen, ohne tief in die Hardware-Details eintauchen zu müssen. Die dedizierten Bibliotheken abstrahieren die Komplexität des PCA9685-Chips, sodass Sie sich auf die Logik Ihres Projekts konzentrieren können.
FAQs – Häufig gestellte Fragen zu DEBO MOTODRIVER4 – Entwicklerboards – Servotreiber, 16 Kanal, 12 Bit, PCA9685
Wie versorge ich die Servomotoren mit Strom?
Der DEBO MOTODRIVER4 selbst wird über eine separate Stromversorgung mit Spannung versorgt, typischerweise zwischen 3.3V und 5V für die Logik. Die Servomotoren selbst benötigen ihre eigene, oft stärkere Stromversorgung, die Sie an die entsprechenden Anschlüsse des Boards anlegen. Dies ist entscheidend, um Überlastungen des Entwicklerboards zu vermeiden und sicherzustellen, dass die Servos die benötigte Leistung für ihre Bewegungen erhalten.
Welche Art von Servomotoren kann ich mit dem DEBO MOTODRIVER4 ansteuern?
Sie können praktisch jeden gängigen Hobby-Servomotor ansteuern, der über eine standardmäßige PWM-Steuerschnittstelle verfügt. Dies umfasst die meisten Servos, die im Modellbau, in der Robotik und in anderen DIY-Projekten verwendet werden. Die 12-Bit-Auflösung ermöglicht dabei eine sehr präzise Ansteuerung.
Ist die I²C-Schnittstelle für Anfänger geeignet?
Ja, die I²C-Schnittstelle ist für Entwickler gut geeignet, auch für Anfänger. Sie benötigt nur wenige Leitungen und ist in vielen Mikrocontroller-Bibliotheken standardmäßig implementiert. Viele Tutorials und Beispielcodes erleichtern die Einarbeitung erheblich.
Wie kann ich sicherstellen, dass die Servos nicht kollidieren?
Die Kollisionsvermeidung muss in Ihrer Software implementiert werden. Basierend auf den Daten Ihrer Sensoren oder den vorgegebenen Abläufen Ihres Projekts können Sie die Steuerbefehle für jeden Servo so programmieren, dass sie sicher und ohne gegenseitige Behinderung agieren.
Kann ich mehrere DEBO MOTODRIVER4 Boards miteinander verbinden?
Ja, die I²C-Schnittstelle ermöglicht es Ihnen, mehrere Boards über denselben I²C-Bus miteinander zu verbinden. Jeder Board muss eine eindeutige I²C-Adresse haben, um sicherzustellen, dass die Steuersignale korrekt zugeordnet werden. Der PCA9685 Chip unterstützt dies.
Was bedeutet die 12-Bit-Auflösung genau?
Eine 12-Bit-Auflösung bedeutet, dass der Chip 212 = 4096 diskrete Werte zur Darstellung der Servo-Position verwenden kann. Im Vergleich zu einer 8-Bit-Auflösung (256 Werte) ermöglicht dies eine deutlich feinere Abstufung der Winkel, was zu präziseren und flüssigeren Bewegungen führt.
Benötige ich spezielle Software-Bibliotheken?
Ja, die Verwendung von speziellen Software-Bibliotheken wird dringend empfohlen. Diese Bibliotheken erleichtern die Kommunikation mit dem PCA9685 Chip erheblich und abstrahieren die komplexen Registereinstellungen. Wir bieten oder empfehlen für gängige Plattformen wie Arduino und Raspberry Pi entsprechende Bibliotheken.
