DEBO MOTO1 – Ihr Schlüssel zur präzisen Schrittmotorsteuerung
Sie suchen nach einer zuverlässigen und einfach zu integrierenden Lösung für die präzise Ansteuerung von Schrittmotoren in Ihren Elektronik- und IT-Projekten? Das DEBO MOTO1 Entwicklerboard mit integrierter ULN2003-Treiber-Schaltung bietet die ideale Antwort für Maker, Hobbyisten, Studenten und professionelle Entwickler, die komplexe Bewegungsabläufe mit hoher Genauigkeit realisieren möchten. Dieses Set vereinfacht die Anbindung von unipolaren Schrittmotoren erheblich und ist speziell darauf ausgelegt, Ihnen einen schnellen und unkomplizierten Einstieg in die Welt der Motorsteuerung zu ermöglichen.
Leistungsstarke Schrittmotorsteuerung mit integrierter ULN2003-Logik
Das Herzstück des DEBO MOTO1 ist die leistungsstarke ULN2003A-Schaltung, ein hochintegrierter Darlington-Array-Treiber, der für die Steuerung von unipolaren Schrittmotoren konzipiert ist. Diese integrierte Lösung eliminiert die Notwendigkeit für externe diskrete Transistoren und komplexe Verdrahtungen, was die Entwicklung und Implementierung beschleunigt. Die ULN2003A kann bis zu 500 mA pro Kanal liefern und ist mit einer internen Freilaufdiode ausgestattet, die Ihre Schaltung vor Spannungsspitzen schützt, die beim Ausschalten der Motorwicklungen entstehen können. Dies gewährleistet eine höhere Zuverlässigkeit und Langlebigkeit Ihrer Projekte.
Vorteile des DEBO MOTO1 Entwicklerboards
- Einfache Integration: Vormontierte Komponenten und klare Anschlüsse minimieren den Einrichtungsaufwand. Ideal für schnelle Prototypenentwicklung.
- Hohe Präzision: Ermöglicht exakte Drehschrittwinkel und damit präzise Bewegungssteuerungen, unerlässlich für Robotik, CNC-Anwendungen und Automatisierung.
- Integrierte Schutzschaltung: Die eingebaute Freilaufdiode schützt die Steuerkomponenten vor Induktionsspannungen.
- Vielseitige Anwendbarkeit: Kompatibel mit einer breiten Palette von Mikrocontrollern wie Arduino, Raspberry Pi und ESP32, was Flexibilität in Ihrem Ökosystem ermöglicht.
- Kosteneffizient: Bietet eine leistungsstarke und integrierte Lösung zu einem attraktiven Preis-Leistungs-Verhältnis.
- Robuste Bauweise: Die hochwertige Verarbeitung gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
- Umfassendes Set: Beinhaltet alle notwendigen Komponenten für den direkten Start, inklusive des Schrittmotors und der Steuerplatine.
Anwendungsbereiche und Einsatzmöglichkeiten
Das DEBO MOTO1 Entwicklerboard ist ein unverzichtbares Werkzeug für eine Vielzahl von technischen und kreativen Vorhaben. Ob Sie an einem autonomen Roboter arbeiten, der präzise Manöver ausführen muss, an einer selbstgebauten 3D-Drucker- oder CNC-Fräsmaschine, bei der exakte Positionierung entscheidend ist, oder an automatisierten Systemen, die wiederholbare Bewegungssequenzen benötigen – dieses Board liefert die notwendige Kontrolle. Auch in Projekten der industriellen Automatisierung im Kleinformat, in der Medizintechnik für präzise Dosiersysteme oder in der Entwicklung von Demonstrationsmodellen für Lehrzwecke findet das DEBO MOTO1 seine Anwendung. Seine einfache Handhabung macht es auch für Bildungseinrichtungen und Workshops zu einer idealen Wahl, um Studenten praktische Erfahrungen in der Motorsteuerung zu vermitteln.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | DEBO MOTO1 – Entwicklerboards – Schrittmotor inkl. Steuerung, ULN2003 |
| Motortyp | Unipolarer Schrittmotor (häufig 28BYJ-48 oder ähnliche Modelle) |
| Treiber-Schaltkreis | ULN2003A (Hochintegriertes Darlington-Array) |
| Ausgangsstrom pro Kanal | Maximal 500 mA (empfohlen für langfristige Stabilität bei kontinuierlichem Betrieb) |
| Betriebsspannung (Logik) | Typischerweise 3.3V bis 5V (abhängig vom Mikrocontroller) |
| Betriebsspannung (Motor) | Typischerweise 5V bis 12V DC (abhängig vom spezifischen Schrittmotor) |
| Anschlussart | Standard-Steckverbinder, kompatibel mit Breadboards und Dupont-Kabeln |
| Schutzfunktionen | Integrierte Freilaufdioden zum Schutz vor Spannungsspitzen |
| Schrittwinkel | Speziell für den mitgelieferten Schrittmotor optimiert (z.B. 5.625° bei 1/64 Untersetzung für 28BYJ-48) |
| Steuerungsprotokoll | Sequentielle Ansteuerung der Motorwicklungen durch den Mikrocontroller |
Häufig gestellte Fragen (FAQ) zum DEBO MOTO1 – Entwicklerboards – Schrittmotor inkl. Steuerung, ULN2003
Wie wird das DEBO MOTO1 Entwicklerboard mit Strom versorgt?
Das DEBO MOTO1 System verfügt in der Regel über zwei Hauptstromversorgungsquellen. Die Logikschaltung des ULN2003-Treibers wird üblicherweise über die 5V- oder 3.3V-Schiene des verbundenen Mikrocontrollers (z.B. Arduino) mit Strom versorgt. Der Schrittmotor selbst benötigt eine separate Spannungsversorgung, die typischerweise zwischen 5V und 12V DC liegt und über einen dedizierten Anschluss am Treiberboard zugeführt wird. Diese Trennung schützt die empfindliche Mikrocontroller-Logik vor den höheren Strömen, die der Motor benötigt.
Welche Art von Schrittmotoren kann ich mit dem DEBO MOTO1 verwenden?
Das DEBO MOTO1 Entwicklerboard ist primär für die Steuerung von unipolaren Schrittmotoren konzipiert. Dies sind Motoren, die typischerweise vier oder fünf Wicklungen haben. Der mitgelieferte Schrittmotor ist oft ein Modell wie der 28BYJ-48, der für seine Kompaktheit und sein gutes Preis-Leistungs-Verhältnis bekannt ist. Während der ULN2003-Treiber prinzipiell auch für bestimmte bipolare Konfigurationen modifiziert werden könnte, ist seine Hauptanwendung und Optimierung auf unipolare Motoren ausgerichtet, insbesondere solche mit geringerem Strombedarf.
Ist das DEBO MOTO1 Board direkt mit einem Arduino kompatibel?
Ja, das DEBO MOTO1 Entwicklerboard ist hervorragend mit Mikrocontrollern wie dem Arduino kompatibel. Es werden üblicherweise vier digitale Ausgänge des Arduinos benötigt, um die vier Eingangspins des ULN2003-Treibers anzusteuern. Es gibt zahlreiche Bibliotheken für Arduino, die speziell für die Steuerung von Schrittmotoren über den ULN2003-Treiber entwickelt wurden, was die Programmierung und Implementierung erheblich vereinfacht. Dadurch können Sie schnell Funktionen wie die Drehrichtung, Geschwindigkeit und die Anzahl der Schritte präzise steuern.
Benötige ich spezielle Treiber-Software oder nur Bibliotheken?
Für die Ansteuerung des DEBO MOTO1 mit einem Mikrocontroller wie Arduino sind keine separaten Treiber-Software-Installationen auf dem Computer nötig, wie man es vielleicht von PC-Hardware kennt. Stattdessen nutzen Sie Programmcode, der auf dem Mikrocontroller ausgeführt wird. Hierfür stehen Ihnen in der Regel vordefinierte Bibliotheken zur Verfügung. Diese Bibliotheken kapseln die komplexen Sequenzen der Wicklungsansteuerung und bieten Ihnen einfache Funktionen im Code (z.B. `motor.move(steps)`), um die gewünschte Bewegung zu initiieren. Dies macht die Integration sehr zugänglich.
Was bedeutet „Entwicklerboards“ in diesem Kontext?
Der Begriff „Entwicklerboards“ weist darauf hin, dass dieses Produkt speziell für den Einsatz in der Entwicklung, Prototypenerstellung und im experimentellen Bereich konzipiert ist. Es handelt sich nicht um ein fertiges Endprodukt für den direkten Konsumentenmarkt, sondern um eine Komponente oder ein Set, das von Entwicklern, Studenten oder Hobbyisten in ihre eigenen Projekte integriert wird. Diese Boards bieten eine einfach zugängliche Schnittstelle zu komplexeren Komponenten (wie hier dem Schrittmotor und dessen Ansteuerung), um Entwicklungszyklen zu verkürzen und die Lernkurve zu flach zu halten.
Welche Art von Motoren sind typischerweise im Lieferumfang enthalten?

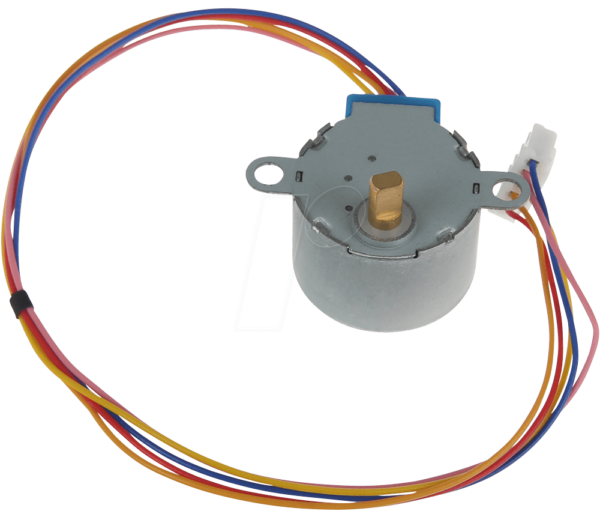

Der Lieferumfang des DEBO MOTO1 Pakets beinhaltet üblicherweise einen unipolaren Schrittmotor, der sehr oft vom Typ 28BYJ-48 ist. Dieser Motor ist bekannt für sein integriertes Getriebe, das ein hohes Drehmoment bei niedrigen Drehzahlen ermöglicht und die Schritte feiner macht. Die genaue Spezifikation des Motors (z.B. Anzahl der Phasen, Wicklungswiderstand, Untersetzung) ist auf die Leistungsfähigkeit des ULN2003-Treibers abgestimmt, um eine optimale und sichere Funktion zu gewährleisten.
Wie unterscheidet sich die Steuerung eines Schrittmotors von der eines Gleichstrommotors (DC-Motors)?
Die Steuerung eines Schrittmotors unterscheidet sich grundlegend von der eines einfachen Gleichstrommotors. Ein DC-Motor dreht sich kontinuierlich, solange Strom angelegt wird, und seine Drehzahl wird hauptsächlich durch die angelegte Spannung bestimmt. Ein Schrittmotor hingegen dreht sich in diskreten Schritten. Durch die sequentielle Ansteuerung seiner Wicklungen kann die genaue Position des Motors bestimmt und gehalten werden. Dies ermöglicht eine präzise und oft spielfreie Steuerung der Bewegung, ohne dass zusätzliche Sensoren wie Encoder notwendig sind. Das DEBO MOTO1 Board mit ULN2003 ist speziell dafür ausgelegt, diese schrittweise Ansteuerung zu realisieren, was es ideal für Anwendungen macht, die exakte Positionierung erfordern.
