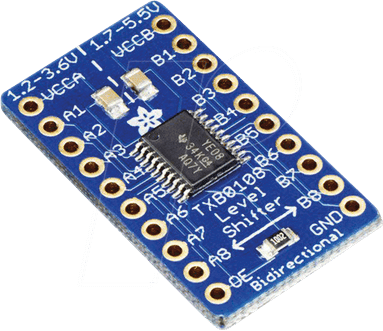

DEBO LOGIC 8CH – Ihr Schlüssel zur reibungslosen Signalintegration in anspruchsvollen Elektronikprojekten
Die Notwendigkeit der Kompatibilität zwischen elektronischen Komponenten, die mit unterschiedlichen Logikpegeln arbeiten, stellt Entwickler und Ingenieure häufig vor Herausforderungen. Der DEBO LOGIC 8CH – ein bidirektionaler Logikpegelkonverter mit 8 Kanälen basierend auf dem TXB0108 Chip – löst dieses Problem effizient und zuverlässig. Ideal für Maker, Hobbyelektroniker, Prototypenentwickler und professionelle Ingenieure, die unterschiedliche Mikrocontroller, Sensoren oder Module sicher und ohne Signalverlust miteinander verbinden möchten.
Überlegene Signalintegrität und Flexibilität
Im Vergleich zu einfachen Spannungsteilerlösungen oder unidirektionalen Konvertern bietet der DEBO LOGIC 8CH eine nahtlose, bidirektionale Kommunikation zwischen Systemen mit unterschiedlichen Spannungsdomänen. Dies bedeutet, dass Signale in beide Richtungen ohne zusätzliche Logik oder externe Komponenten konvertiert werden, was Schaltungen vereinfacht und Platz spart. Der Einsatz des TXB0108 Chips gewährleistet eine hohe Geschwindigkeit und eine geringe Leistungsaufnahme, was für moderne Elektronikanwendungen unerlässlich ist. Die 8 Kanäle bieten zudem eine hohe Flexibilität für Projekte, die eine parallele Datenübertragung oder die Anbindung mehrerer Geräte erfordern.
Technische Spezifikationen und Leistungsmerkmale
Der DEBO LOGIC 8CH ist für seine Robustheit und Leistungsfähigkeit bekannt. Die Kernkomponente, der TXB0108, ist ein fortschrittlicher Level-Shifter, der für seine Geschwindigkeit und geringen Signalverluste geschätzt wird. Dies ist entscheidend für Anwendungen, die schnelle Datenraten erfordern, wie z.B. serielle Kommunikation (UART, SPI, I2C) oder parallele Datenbusse. Die bidirektionale Natur des Konverters eliminiert die Notwendigkeit, die Richtung des Signals explizit zu steuern, was die Implementierung vereinfacht.
Umfassende Konnektivitätsoptionen
Mit 8 Kanälen ist der DEBO LOGIC 8CH ideal für Szenarien, in denen mehrere Signale gleichzeitig konvertiert werden müssen. Dies kann die Anbindung eines 8-Bit-Sensors an einen Mikrocontroller mit unterschiedlichem Logikpegel, die Kommunikation zwischen zwei separaten Platinen oder die Integration verschiedener Module in einem komplexen System umfassen. Die einfache Pinbelegung ermöglicht eine unkomplizierte Integration in bestehende Schaltungen.
Effiziente Spannungsübergänge
Der DEBO LOGIC 8CH unterstützt eine breite Palette von Eingangs- und Ausgangsspannungen, typischerweise von 1.2V bis 5.5V. Dies macht ihn äußerst vielseitig für die Anpassung von Systemen mit modernen 3.3V-Logikkomponenten an ältere 5V-Systeme oder umgekehrt. Die automatische Erkennung der Logikpegel vereinfacht die Konfiguration erheblich.
Robustheit und Zuverlässigkeit
Die sorgfältige Auswahl der Komponenten und die professionelle Fertigung des DEBO LOGIC 8CH stellen eine hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen sicher. Die Schaltung ist so konzipiert, dass sie Signallaufzeiten minimiert und Jitter reduziert, was für die Signalintegrität von entscheidender Bedeutung ist.
Anwendungsbereiche für den DEBO LOGIC 8CH
Die Einsatzmöglichkeiten des DEBO LOGIC 8CH sind vielfältig und erstrecken sich über nahezu alle Bereiche der Elektronikentwicklung:
- Mikrocontroller-Projekte: Anbindung von Mikrocontrollern (z.B. Arduino, Raspberry Pi Pico) an Peripheriegeräte mit unterschiedlichen Spannungspegeln wie Sensoren, Displays oder Modulen.
- Prototypenentwicklung: Ermöglicht die schnelle und flexible Integration verschiedener Komponenten bei der Erstellung von Proof-of-Concepts und Prototypen.
- IoT-Anwendungen: Integration von Sensoren und Aktoren, die möglicherweise mit verschiedenen Spannungspegeln arbeiten, in einem IoT-System.
- Industrielle Automatisierung: Verbindung von Steuerungsgeräten und Sensoren in industriellen Umgebungen, die oft unterschiedliche Logikstandards verwenden.
- Retro-Technik und Upcycling: Ermöglicht die Integration von älteren Komponenten in moderne Systeme.
- Audio- und Videotechnik: Signalübergänge zwischen verschiedenen digitalen Schnittstellen.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | DEBO LOGIC 8CH |
| Typ | Bidirektionaler Logikpegelkonverter |
| Anzahl der Kanäle | 8 |
| Verwendeter Chip | TXB0108 |
| Betriebsspannungsbereich (A-Seite) | Typischerweise 1.2V bis 5.5V (automatische Erkennung) |
| Betriebsspannungsbereich (B-Seite) | Typischerweise 1.2V bis 5.5V (automatische Erkennung) |
| Bidirektionale Konvertierung | Ja, ermöglicht Signalfluss in beide Richtungen |
| Signalfähigkeit | Unterstützt digitale Signale, hohe Geschwindigkeit, geringe Signalverzerrung |
| Anschlusstyp | Standard-Pinheader für einfache Integration |
| Anwendungsflexibilität | Hoch, ideal für gemischte Spannungsdomänen |
Vorteile des DEBO LOGIC 8CH auf einen Blick
- Vereinfachte Schaltungsentwicklung: Durch bidirektionale Konvertierung und automatische Spannungspegel-Erkennung.
- Hohe Kompatibilität: Verbindet mühelos Geräte mit unterschiedlichen Logikspannungen (z.B. 3.3V und 5V).
- Leistungsstark: Basierend auf dem TXB0108 Chip für schnelle Datenübertragung.
- Platzsparend: Reduziert die Notwendigkeit für zusätzliche Komponenten oder komplexe Schaltungen.
- Robust und Zuverlässig: Konzipiert für den Dauerbetrieb in anspruchsvollen Projekten.
- 8 Kanäle: Bietet ausreichende Kapazität für die meisten gängigen Anwendungsszenarien.
- Plug-and-Play-ähnliche Integration: Einfacher Anschluss durch standardisierte Pinheader.
FAQ – Häufig gestellte Fragen zu DEBO LOGIC 8CH – Entwicklerboards – bidi. Logikpegelkonverter, 8-Kanal, TXB0108
Was ist ein bidirektionaler Logikpegelkonverter und wozu benötige ich ihn?
Ein bidirektionaler Logikpegelkonverter wie der DEBO LOGIC 8CH ermöglicht die Kommunikation zwischen elektronischen Komponenten, die mit unterschiedlichen Betriebsspannungen arbeiten. Er wandelt Signale automatisch in beide Richtungen um, sodass beispielsweise ein 3.3V-Gerät mit einem 5V-Gerät kommunizieren kann, ohne dass die Signale beschädigt werden oder die Komponenten überlastet werden. Dies ist unerlässlich, um die Kompatibilität in komplexen Elektronikprojekten sicherzustellen.
Welche Spannungsbereiche kann der DEBO LOGIC 8CH verarbeiten?
Der DEBO LOGIC 8CH, basierend auf dem TXB0108, unterstützt eine breite Palette von Logikspannungen, üblicherweise von 1.2V bis 5.5V auf beiden Seiten des Konverters. Die genauen Spezifikationen können je nach Hersteller leicht variieren, aber die automatische Erkennung der Spannungspegel macht ihn extrem flexibel für eine Vielzahl von Systemkonfigurationen.
Kann ich mit diesem Konverter digitale und analoge Signale übergeben?
Der DEBO LOGIC 8CH ist für die Konvertierung von **digitalen** Logiksignalen konzipiert. Er ist nicht dazu gedacht, analoge Signale zu verarbeiten oder zu verstärken. Für analoge Signale werden andere Arten von Konvertern oder Verstärkern benötigt.
Ist der TXB0108 Chip schnell genug für meine Hochgeschwindigkeitsanwendungen?
Ja, der TXB0108 ist bekannt für seine hohe Geschwindigkeit und geringe Signallaufzeit. Er eignet sich gut für viele Hochgeschwindigkeitsanwendungen wie UART-, SPI- oder I2C-Kommunikation, bei denen schnelle Datenraten und eine präzise Signalintegrität erforderlich sind. Die genaue maximale Taktfrequenz hängt von der spezifischen Anwendung und den verwendeten Spannungspegeln ab.
Wie schließe ich den DEBO LOGIC 8CH an meine Schaltung an?
Der DEBO LOGIC 8CH verfügt über standardmäßige Pinheader, die eine einfache Verbindung mit Breadboards, Dupont-Kabeln oder Lötverbindungen ermöglichen. Sie müssen die VCCA- und VCCB-Pins mit den jeweiligen Logikspannungen Ihrer beiden Systeme verbinden und die 8 Signalpins entsprechend den zu konvertierenden Leitungen anschließen. Konsultieren Sie das Datenblatt des TXB0108 und das spezifische Layout Ihres DEBO LOGIC 8CH Moduls für eine präzise Verdrahtung.
Was passiert, wenn die Spannungspegel auf beiden Seiten gleich sind?
Wenn die Spannungspegel auf beiden Seiten des Konverters gleich sind (z.B. beide 3.3V oder beide 5V), fungiert der DEBO LOGIC 8CH weiterhin als Signalweg, jedoch ohne eine tatsächliche Spannungspegelkonvertierung. Er behält seine bidirektionalen Fähigkeiten und stellt sicher, dass die Signale korrekt weitergeleitet werden. Dies macht ihn auch in solchen Fällen zu einer zuverlässigen Verbindungskomponente.
Ist die Verwendung von Pull-up- oder Pull-down-Widerständen auf den Kanälen notwendig?
Der TXB0108 Chip integriert in der Regel interne Pull-up- oder Pull-down-Widerstände (je nach genauer Implementierung und Konfiguration), was in vielen Fällen die Notwendigkeit externer Widerstände auf den Kanälen reduziert oder eliminiert. Dies vereinfacht die Schaltung weiter. Es ist jedoch immer ratsam, das spezifische Datenblatt des verwendeten TXB0108 oder die Dokumentation des DEBO LOGIC 8CH Moduls zu konsultieren, um sicherzustellen, ob externe Widerstände für Ihre spezifische Anwendung erforderlich sind.
