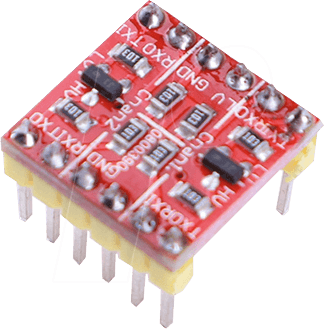

DEBO LLC 3.3-5 TTL Logic Level Converter: Nahtlose Signalwandlung für Ihre Elektronikprojekte
Das DEBO LLC 3.3-5 TTL Logic Level Converter ist die unverzichtbare Lösung für Entwickler, Bastler und Ingenieure, die mit unterschiedlichen Spannungsebenen in ihren Elektronikschaltungen arbeiten. Wenn Sie zwei Geräte mit unterschiedlichen TTL-Logikpegeln (3,3V und 5V) verbinden müssen und Kompatibilitätsprobleme befürchten, löst dieser Level Converter diese Herausforderung zuverlässig und effizient. Er ist die ideale Wahl für Projekte, die Mikrocontroller, Sensoren, Displays oder andere Komponenten mit verschiedenen Spannungsanforderungen integrieren.
Überragende Kompatibilität und Signalintegrität
Im Gegensatz zu einfachen passiven Konvertern, die zu Signalverlust oder instabilem Verhalten führen können, bietet der DEBO LLC 3.3-5 eine aktive und bidirektionale Signalwandlung. Dies gewährleistet, dass Ihre Signale über beide Richtungen hinweg klar und unverfälscht übertragen werden, unabhängig davon, ob Sie von 5V auf 3,3V oder umgekehrt kommunizieren. Die fortschrittliche Schaltungstechnologie minimiert Jitter und sorgt für eine hohe Signalrate, was ihn zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht, bei denen Präzision und Zuverlässigkeit an erster Stelle stehen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der DEBO LLC 3.3-5 TTL Logic Level Converter eröffnet eine Vielzahl von Möglichkeiten für Ihre Projekte:
- Integration von Mikrocontrollern: Verbinden Sie problemlos 5V-Mikrocontroller (wie Arduino Uno) mit 3,3V-Sensoren, Displays oder anderen Peripheriegeräten, ohne die 3,3V-Geräte zu beschädigen.
- Schnittstellenumwandlung: Ermöglicht die Kommunikation zwischen verschiedenen Geräten, die unterschiedliche Logikpegel verwenden, z.B. zwischen Raspberry Pi (3,3V) und älteren 5V-Modulen.
- Prototypenentwicklung: Ideal für schnelle Prototypen, bei denen die Flexibilität bei der Auswahl von Komponenten mit unterschiedlichen Spannungsanforderungen entscheidend ist.
- Industrielle Steuerungen: Geeignet für Anwendungen, bei denen robuste und zuverlässige Signalwandlung zwischen verschiedenen Systemkomponenten erforderlich ist.
- Automatisierungsprojekte: Ermöglicht die nahtlose Anbindung von Sensoren und Aktoren, die mit verschiedenen Logikpegeln arbeiten.
Vorteile des DEBO LLC 3.3-5 TTL Logic Level Converters
Entscheiden Sie sich für den DEBO LLC 3.3-5 und profitieren Sie von folgenden Vorteilen:
- Bidirektionale Konvertierung: Funktioniert mühelos in beide Richtungen (3,3V zu 5V und 5V zu 3,3V), was den Bedarf an mehreren Konvertern reduziert.
- Aktive Signalverstärkung: Sorgt für klare und starke Signale, auch bei längeren Leitungen oder komplexeren Schaltungen.
- Hohe Geschwindigkeit: Unterstützt hohe Datenübertragungsraten, was für zeitkritische Anwendungen unerlässlich ist.
- Einfache Integration: Kompaktes Design und klare Pinbelegung erleichtern den Anschluss und die Integration in bestehende Schaltungen.
- Robuste Bauweise: Konzipiert für Langlebigkeit und Zuverlässigkeit in einer Vielzahl von Umgebungen.
- Vermeidung von Schäden: Schützt Ihre 3,3V-Geräte effektiv vor Überspannungsschäden durch 5V-Signale.
Technische Spezifikationen im Detail
Der DEBO LLC 3.3-5 TTL Logic Level Converter zeichnet sich durch seine präzise Konstruktion und hochwertige Komponenten aus, die eine zuverlässige Leistung garantieren.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Spannungspegel (Eingang/Ausgang) | Bidirektionaler Konverter für 3,3V und 5V TTL-Logikpegel |
| Signalpfade | Typischerweise 4-Kanal-Konvertierung, ermöglicht die gleichzeitige Verarbeitung mehrerer Signale |
| Schaltungstyp | Aktive (Push-Pull) Konvertierung für optimale Signalform und Geschwindigkeit |
| Datenrate | Unterstützt hohe Datenübertragungsraten, ideal für SPI, I2C und serielle Kommunikation (genaue Frequenzabhängig von der spezifischen Implementierung, aber für gängige Anwendungen ausreichend) |
| Stromverbrauch | Geringer Stromverbrauch, ideal für batteriebetriebene Anwendungen |
| Betriebstemperatur | Geeignet für einen breiten Betriebstemperaturbereich, typisch für industrielle und Hobby-Elektronik-Anwendungen (-40°C bis +85°C) |
| Montageart | Through-Hole (THT) oder Surface Mount Device (SMD), je nach spezifischem Modell des DEBO LLC 3.3-5; Board-Formfaktor ermöglicht einfache Integration |
| Schutz | Verhindert effektiv Überspannungsschäden an Niederspannungsgeräten |
Funktionsweise und Signalpfade
Der DEBO LLC 3.3-5 arbeitet mit einer intelligenten Schaltung, die zwei verschiedene Logikpegel übersetzt. Auf der 5V-Seite werden Signale mit einer Amplitude von 0V bis 5V interpretiert, und der Konverter gibt entsprechende Signale mit einer Amplitude von 0V bis 3,3V auf der anderen Seite aus. Umgekehrt werden 0V bis 3,3V Signale von der 3,3V-Seite empfangen und als 0V bis 5V Signale auf der 5V-Seite ausgegeben. Diese bidirektionale Funktion ist entscheidend, da sie den Datenaustausch in beide Richtungen ermöglicht, was bei Kommunikationsprotokollen wie I2C, bei denen Daten und Takt über dieselbe Leitung gesendet und empfangen werden können, unerlässlich ist. Die aktive Verstärkung der Signale durch interne Transistoren oder integrierte Schaltungen sorgt dafür, dass die Signalpegel auch nach der Konvertierung scharf und deutlich bleiben, was die Zuverlässigkeit der Datenübertragung erheblich verbessert.
Anschluss und Inbetriebnahme
Die Inbetriebnahme des DEBO LLC 3.3-5 ist denkbar einfach und erfordert keine komplexen Konfigurationen. Das Entwicklerboard verfügt über klar gekennzeichnete Ein- und Ausgänge für die jeweiligen Spannungspegel sowie die zu konvertierenden Signalleitungen. Typischerweise gibt es:
- Einen Anschluss für die 5V-Versorgungsspannung (VCC) und Masse (GND).
- Einen Anschluss für die 3,3V-Versorgungsspannung (VCC) und Masse (GND).
- Mehrere Kanäle, die jeweils aus einem Eingang auf der 5V-Seite und einem zugehörigen Ausgang auf der 3,3V-Seite bestehen, und umgekehrt für die Konvertierung von 3,3V nach 5V.
Sie verbinden einfach die 5V-Seite Ihres Geräts mit dem entsprechenden Eingangs-/Ausgangskanal des Konverters und die 3,3V-Seite Ihres anderen Geräts mit dem gegenüberliegenden Ausgangs-/Eingangskanal. Die Stromversorgung für den Konverter selbst wird idealerweise von der jeweiligen Spannungsquelle bezogen, an die er angeschlossen ist, oder über eine separate Stromquelle, die die erforderlichen Spannungen bereitstellt. Die übersichtliche Pinbelegung und die mitgelieferten Anschlussbeispiele in der Dokumentation (falls verfügbar) machen den Anschluss auch für Anfänger unkompliziert.
Vorteile der aktiven Konvertierung
Ein entscheidender Vorteil des DEBO LLC 3.3-5 gegenüber einfachen Widerstands-basierten Level Shiftern liegt in seiner aktiven Konvertierung. Passive Konverter sind oft auf einen einzigen Spannungsbereich beschränkt oder weisen Einschränkungen bei der Signalintegrität auf, insbesondere bei höheren Frequenzen oder längeren Kabelwegen. Die aktive Konvertierung, die im DEBO LLC 3.3-5 zum Einsatz kommt, nutzt Transistoren oder dedizierte ICs, um die Signale zu verstärken und neu zu formen. Dies bedeutet, dass die Rechteckwellen der digitalen Signale ihre Klarheit und Steilheit behalten, was zu einer höheren Zuverlässigkeit und weniger Fehlern führt. Diese Eigenschaft ist besonders wichtig in Schnittstellen wie SPI oder I2C, wo präzise Signalflanken für die korrekte Taktung und Datenübertragung unerlässlich sind.
Häufig gestellte Fragen (FAQ)
Was genau macht ein TTL Logic Level Converter?
Ein TTL Logic Level Converter, wie der DEBO LLC 3.3-5, ist eine elektronische Schaltung, die dazu dient, die Spannungspegel von digitalen Signalen zwischen verschiedenen Systemen anzupassen. TTL steht für Transistor-Transistor Logic, ein weit verbreitetes digitales Logikfamilienkonzept. Dieser Konverter ermöglicht die Kommunikation zwischen Geräten, die mit unterschiedlichen Spannungen (z.B. 3,3 Volt und 5 Volt) arbeiten, indem er die Spannung eines Signals von einem Pegel auf den anderen umwandelt.
Warum benötige ich einen Level Converter für meine Elektronikprojekte?
In vielen Elektronikprojekten werden Komponenten mit unterschiedlichen Betriebsspannungen kombiniert. Ein Mikrocontroller, der mit 3,3V arbeitet, kann beschädigt werden, wenn er direkt an ein 5V-Signal angeschlossen wird. Umgekehrt kann ein 5V-Gerät möglicherweise keine Daten von einem 3,3V-Signal erkennen. Ein Level Converter ist notwendig, um diese Spannungskompatibilität sicherzustellen und eine reibungslose und sichere Kommunikation zwischen den Komponenten zu ermöglichen.
Ist der DEBO LLC 3.3-5 bidirektional?
Ja, der DEBO LLC 3.3-5 ist als bidirektionaler Level Converter konzipiert. Das bedeutet, dass er Signale sowohl von 3,3V auf 5V als auch von 5V auf 3,3V umwandeln kann, ohne dass eine manuelle Umschaltung oder separate Konverter für jede Richtung erforderlich sind. Dies macht ihn besonders nützlich für Kommunikationsprotokolle, bei denen Daten in beide Richtungen ausgetauscht werden, wie z.B. bei I2C.
Welche Art von Signalen kann der DEBO LLC 3.3-5 konvertieren?
Der DEBO LLC 3.3-5 ist für die Konvertierung von TTL-Logikpegeln konzipiert. Dies umfasst typischerweise digitale Signale, die zur Übertragung von Daten oder Steuersignalen verwendet werden. Er ist ideal für Schnittstellen wie SPI, I2C, serielle Kommunikation (UART) und GPIO-Signale, die in verschiedenen Mikrocontroller- und Computersystemen üblich sind.
Wie wird der DEBO LLC 3.3-5 an mein System angeschlossen?
Der Anschluss erfolgt über klare, gekennzeichnete Pins. Sie verbinden die Stromversorgungsanschlüsse (typischerweise 3,3V und 5V) mit den entsprechenden Stromquellen Ihres Systems. Anschließend verbinden Sie die einzelnen Signalleitungen zwischen den zu konvertierenden Geräten und den entsprechenden Ein- und Ausgängen des Level Converters. Die genaue Pinbelegung ist in der Regel auf dem Board selbst oder in der beiliegenden Dokumentation zu finden.
Welche Datenraten unterstützt der DEBO LLC 3.3-5?
Der DEBO LLC 3.3-5 unterstützt hohe Datenraten, die für die meisten gängigen Anwendungen wie SPI, I2C und serielle Kommunikation ausreichend sind. Die genaue maximale Datenrate kann von der spezifischen Implementierung des Konverters und den angeschlossenen Geräten abhängen, ist aber typischerweise im Bereich von mehreren Megahertz, was für die meisten Mikrocontroller-Anwendungen mehr als genug ist.
Kann ich mit dem DEBO LLC 3.3-5 analoge Signale konvertieren?
Nein, der DEBO LLC 3.3-5 ist ausschließlich für die Konvertierung von digitalen TTL-Logikpegeln ausgelegt. Er wandelt keine analogen Signale um. Für die Konvertierung von analogen Signalen zwischen verschiedenen Spannungsbereichen werden andere Arten von Schaltungen wie Operationsverstärker in einer geeigneten Konfiguration benötigt.
