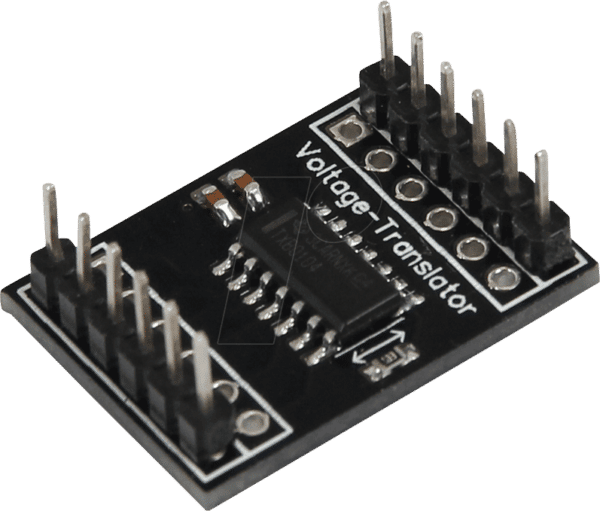

DEBO LEV SHIFTER – Spannungsanpassung neu definiert für professionelle Elektronikentwicklung
Das DEBO LEV SHIFTER – Entwicklerboards – Spannungswandler / Level Shifter, TXB0104 adressiert das kritische Problem der Inkompatibilität zwischen digitalen Systemen mit unterschiedlichen Logikpegeln. Entwickler, Hobbyisten und Ingenieure, die Mikrocontroller, Sensoren oder andere Peripheriegeräte mit verschiedenen Betriebsspannungen verbinden müssen, stoßen oft auf Herausforderungen, die zu Datenverlust, fehlerhaften Messungen oder gar zur Beschädigung der angeschlossenen Komponenten führen können. Dieses hochentwickelte Level Shifter Board überbrückt diese Kluft nahtlos und ermöglicht eine zuverlässige und sichere Kommunikation zwischen Schaltungen, die von 3.3V bis 5V oder umgekehrt arbeiten.
Der DEBO LEV SHIFTER: Überlegene Signalintegrität und Zuverlässigkeit
Im Gegensatz zu einfachen Transistor-basierten Lösungen oder komplexen Spannungsteiler-Schaltungen, die oft langsam sind, Rauschen einführen oder nur in eine Richtung funktionieren, bietet der DEBO LEV SHIFTER mit dem TXB0104 Chip eine echte bidirektionale Spannungsanpassung mit extrem geringer Latenz und hoher Signalintegrität. Diese fortschrittliche Technologie eliminiert die Notwendigkeit für separate Pegelwandler-ICs für jede Kommunikationsrichtung und vereinfacht somit das Schaltungsdesign erheblich. Die automatische Erkennung der Richtung und die Fähigkeit, eine breite Palette von Spannungspegeln zu unterstützen, machen ihn zur überlegenen Wahl für anspruchsvolle Projekte, bei denen Präzision und Effizienz an erster Stelle stehen.
Leistungsstarke Eigenschaften für anspruchsvolle Anwendungen
Der DEBO LEV SHIFTER wurde konzipiert, um den Anforderungen moderner Embedded-Systeme gerecht zu werden. Seine Kernfunktionalität basiert auf dem Texas Instruments TXB0104, einem bidirektionalen, automatischen Pegelwandler. Dieser Chip ist bekannt für seine Fähigkeit, Spannungslevel zwischen 1.2V und 3.6V sowie zwischen 1.8V und 5V zu übersetzen, was eine bemerkenswerte Flexibilität für eine Vielzahl von Kommunikationsprotokollen wie I2C, SPI und UART ermöglicht.
- Bidirektionale Kompatibilität: Ermöglicht nahtlose Datenübertragung in beide Richtungen zwischen Systemen mit unterschiedlichen Spannungspegeln.
- Automatische Richtungserkennung: Kein manuelles Umschalten oder zusätzliche Logik erforderlich; das Board passt sich dynamisch an die Kommunikationsrichtung an.
- Breiter Spannungsbereich: Unterstützt Eingangsspannungen von 1.2V bis 3.6V und Ausgangsspannungen von 1.8V bis 5V, was eine enorme Flexibilität bei der Auswahl von Komponenten bietet.
- Hohe Geschwindigkeit: Bietet schnelle Übertragungsraten, die für anspruchsvolle Schnittstellen wie SPI und I2C unerlässlich sind, ohne die Signalintegrität zu beeinträchtigen.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Anwendungen, bei denen Energieeffizienz entscheidend ist.
- Robuste Signalintegrität: Minimiert Signalverzerrungen und Rauschen, um zuverlässige Datenübertragung selbst bei hohen Frequenzen zu gewährleisten.
Technische Spezifikationen und Designphilosophie
Das Design des DEBO LEV SHIFTER legt Wert auf Funktionalität, Zuverlässigkeit und einfache Integration in bestehende Entwicklungsboards und Prototypen. Die hochwertige Bestückung und die durchdachte Anordnung der Komponenten auf dem Board minimieren parasitäre Effekte und sorgen für eine optimale Leistung des TXB0104 Chips.
| Merkmal | Beschreibung |
|---|---|
| Chip-Typ | Texas Instruments TXB0104 (Bidirektionaler Automatischer Pegelwandler) |
| Anzahl der Kanäle | 4 bidirektionale Kanäle |
| Betriebsspannungsbereich (VCCA) | 1.2V bis 3.6V |
| Betriebsspannungsbereich (VCCB) | 1.8V bis 5V |
| Max. Datenrate | Typischerweise über 100 Mbps, abhängig von der Spannungsdifferenz und externen Faktoren |
| Eingangs-/Ausgangspegel | Automatische Anpassung zwischen VCCA und VCCB |
| Gate-Treiber-Logik | Integrierte Logik im TXB0104 Chip zur Richtungserkennung |
| Stromverbrauch | Sehr gering im Ruhezustand, abhängig von der Anzahl der aktiven Kanäle und der Taktfrequenz |
| Einsatzmöglichkeiten | Kommunikation zwischen Mikrocontrollern (z.B. Arduino mit 5V und Sensoren mit 3.3V), Raspberry Pi mit 3.3V und Peripherie mit 5V, Logik-Level-Konvertierung in komplexen Embedded-Systemen. |
Vorteile für die professionelle Entwicklung und Prototypenherstellung
Der Einsatz des DEBO LEV SHIFTER bietet entscheidende Vorteile für Entwickler, die auf Präzision und Effizienz angewiesen sind. Durch die automatische Richtungserkennung und die breite Spannungsunterstützung wird die Designkomplexität drastisch reduziert. Dies spart nicht nur wertvolle Entwicklungszeit, sondern minimiert auch das Risiko von Fehlern durch falsche Verdrahtung oder ungeeignete Pegelwandler-Schaltungen. Die überlegene Signalintegrität, die durch den TXB0104 Chip gewährleistet wird, ist besonders wichtig in Rausch-empfindlichen Umgebungen oder bei der Übertragung von hochfrequenten Daten, wo Standardlösungen an ihre Grenzen stoßen würden.
- Reduzierte Stückliste: Ersetzt potenziell mehrere diskrete Komponenten oder dedizierte Level-Shifter-ICs, was zu einer kompakteren und kostengünstigeren Endlösung führt.
- Vereinfachtes Debugging: Durch die standardisierte und zuverlässige Spannungsanpassung werden Probleme, die auf Inkompatibilität von Logikpegeln zurückzuführen sind, eliminiert.
- Erweiterte Komponentenwahl: Ermöglicht die freie Kombination von Mikrocontrollern und Peripheriegeräten, unabhängig von deren nativen Spannungspegeln.
- Zuverlässige Datenübertragung: Gewährleistet stabile und fehlerfreie Kommunikation, was für kritische Anwendungen wie industrielle Steuerungen oder medizinische Geräte unerlässlich ist.
- Hohe Skalierbarkeit: Perfekt geeignet für Projekte von einfachen Prototypen bis hin zu komplexen industriellen IoT-Anwendungen.
Erweiterte Anwendungsgebiete und Synergien
Das DEBO LEV SHIFTER ist ein unverzichtbares Werkzeug für jeden, der mit heterogenen digitalen Systemen arbeitet. Es ermöglicht die nahtlose Integration von 5V-basierten Arduinos mit 3.3V-Sensoren wie BMP280 oder DHT22, die oft eine höhere Betriebsspannung erfordern als Mikrocontroller mit nativem 3.3V-Betrieb, wie z.B. viele ESP32-Varianten oder Raspberry Pi Pico. Ebenso können 3.3V-Logikmodule, die an einen 5V-Mikrocontroller angeschlossen werden sollen, problemlos über den DEBO LEV SHIFTER integriert werden, ohne Angst vor Überspannungsschäden haben zu müssen. Die vier Kanäle bieten zudem genügend Flexibilität für die gleichzeitige Kommunikation mit mehreren Geräten, sei es über I2C für Sensor-Arrays, SPI für Displays und Flash-Speicher oder UART für Debugging-Konsolen und externe Module. Die Fähigkeit, eine breite Palette von Spannungspegeln zu unterstützen, macht es auch zu einer exzellenten Wahl für die Entwicklung von IoT-Geräten, die oft mit verschiedenen Kommunikationsprotokollen und proprietären Systemen interagieren müssen.
FAQ – Häufig gestellte Fragen zu DEBO LEV SHIFTER – Entwicklerboards – Spannungswandler / Level Shifter, TXB0104
Kann ich den DEBO LEV SHIFTER mit meinem Raspberry Pi Zero und einem 5V-Touchscreen verwenden?
Ja, das ist eine ideale Anwendung für den DEBO LEV SHIFTER. Der Raspberry Pi Zero arbeitet typischerweise mit 3.3V Logikpegeln, während viele Touchscreens 5V erfordern. Der TXB0104 Chip im DEBO LEV SHIFTER kann die 3.3V Signale des Raspberry Pi in 5V Signale für den Touchscreen umwandeln und umgekehrt, was eine reibungslose Interaktion ermöglicht.
Wie wird die Richtung der Datenübertragung bestimmt?
Der TXB0104 Chip im DEBO LEV SHIFTER verfügt über eine integrierte Logik, die die Richtung der Datenübertragung automatisch erkennt. Basierend auf dem Spannungspegel auf der jeweils anderen Seite des Shifters bestimmt der Chip, in welche Richtung die Daten fließen sollen, und passt seine interne Schaltung entsprechend an. Dies eliminiert die Notwendigkeit für externe Richtungspins oder Steuerlogik.
Ist der DEBO LEV SHIFTER für alle Arten von I2C-Geräten geeignet?
Ja, der DEBO LEV SHIFTER ist sehr gut für I2C-Anwendungen geeignet. I2C ist ein Protokoll, das stark von der korrekten Spannungspegelanpassung profitiert. Da der Shifter bidirektional arbeitet und eine breite Palette von Spannungen unterstützt, kann er problemlos zwischen I2C-Master und -Slave-Geräten mit unterschiedlichen Logikpegeln eingesetzt werden.
Benötige ich zusätzliche Widerstände oder Kondensatoren, wenn ich den DEBO LEV SHIFTER verwende?
Normalerweise nicht für die grundlegende Funktionalität. Der TXB0104 Chip ist so konzipiert, dass er ohne zusätzliche externe Komponenten für die Pegelkonvertierung auskommt. Es ist jedoch immer ratsam, die spezifischen Anforderungen Ihrer angeschlossenen Geräte zu prüfen, insbesondere im Hinblick auf Pull-up-Widerstände für I2C oder Bus-Terminierung für Hochgeschwindigkeits-Schnittstellen, die unabhängig vom Pegelwandler erforderlich sein können.
Was passiert, wenn ich versuche, einen 5V-Ausgang mit einem 1.8V-Eingang zu verbinden?
Der DEBO LEV SHIFTER mit dem TXB0104 Chip kann diese Konstellation verarbeiten. Der Chip ist in der Lage, eine Spannungsanpassung von 5V auf 1.8V durchzuführen, solange die Betriebsspannungen des Chips (VCCA und VCCB) entsprechend eingestellt sind und innerhalb der Spezifikationen des TXB0104 liegen. Die genauen unterstützten Bereiche entnehmen Sie bitte dem Datenblatt des TXB0104.
Ist der DEBO LEV SHIFTER mit allen Kommunikationsprotokollen wie SPI oder UART kompatibel?
Ja, der DEBO LEV SHIFTER ist mit einer Vielzahl von digitalen Kommunikationsprotokollen kompatibel, einschließlich SPI und UART. Die hohe Geschwindigkeit und die gute Signalintegrität des TXB0104 Chips machen ihn ideal für diese Protokolle, vorausgesetzt, die Datenraten und Spannungspegel passen zu den maximal zulässigen Werten des Chips.
Wie viele Kanäle hat das Entwicklerboard und was bedeutet das für meine Projektplanung?
Das DEBO LEV SHIFTER Entwicklerboard verfügt über vier bidirektionale Kanäle. Dies bedeutet, dass Sie bis zu vier separate Signalleitungen zwischen zwei Geräten mit unterschiedlichen Spannungspegeln gleichzeitig anpassen können. Diese Mehrkanaligkeit bietet eine erhebliche Flexibilität, um komplexere Schnittstellen wie SPI (oft mit mehreren Leitungen wie MOSI, MISO, SCK, CS) oder mehrere UART-Verbindungen zu realisieren.
