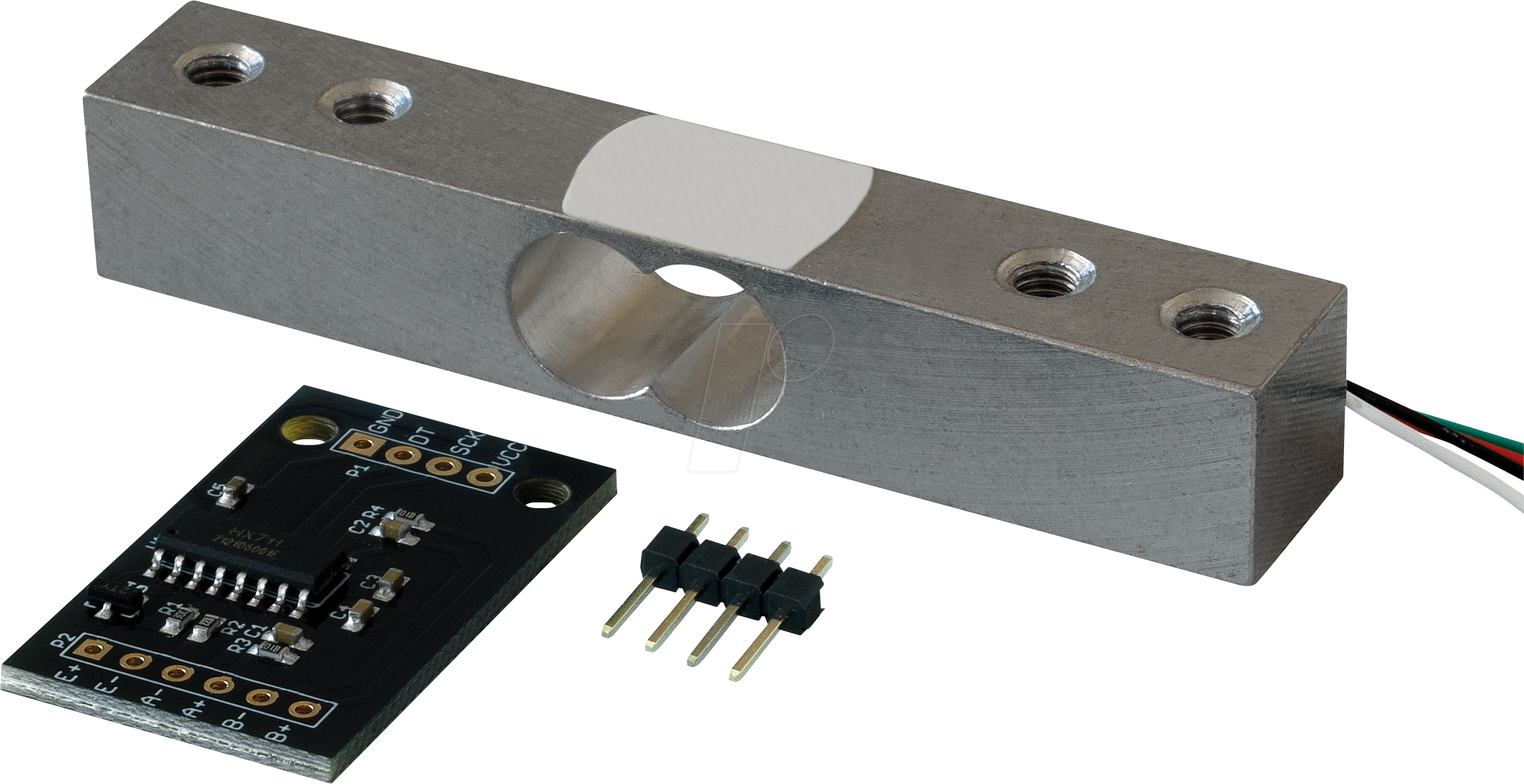

Präzise Messungen für Entwickler und Bastler: DEBO HX711-01 A/D Wandler Modul
Das DEBO HX711-01 Entwicklerboard löst das Problem ungenauer oder komplexer Gewichtsmessungen in Ihren Elektronikprojekten. Speziell konzipiert für Maker, Hobbyisten, Ingenieure und Bildungseinrichtungen, ermöglicht dieses Modul die einfache Integration von hochpräzisen Wägefunktionen in Arduino-, Raspberry Pi- und andere Mikrocontroller-basierte Systeme. Wer präzise Gewichtsdaten für selbstgebaute Waagen, Dosiersysteme oder Sensornetzwerke benötigt, findet hier die ideale Lösung.
Warum das DEBO HX711-01 Ihre Messaufgaben revolutioniert
Im Gegensatz zu Standard-Analog-Digital-Wandlern, die oft eine aufwändige Kalibrierung und Signalverarbeitung erfordern, bietet das DEBO HX711-01 eine integrierte Lösung. Der HX711 Chip, auf diesem Modul verbaut, ist ein 24-Bit Analog-Digital-Wandler, der speziell für präzise Wägezellen entwickelt wurde. Dies bedeutet eine deutlich höhere Auflösung und Genauigkeit, selbst bei kleinen Gewichtsunterschieden, was mit herkömmlichen Methoden oft nur mit erheblichem Aufwand zu erreichen ist. Die einfache Anbindung über digitale Schnittstellen und die verfügbaren Bibliotheken reduzieren die Entwicklungszeit signifikant und machen auch komplexe Wägeprojekte zugänglich.
Technische Überlegenheit und integrierte Präzision
Das Herzstück des DEBO HX711-01 ist der HX711 Chip, ein hochentwickelter A/D-Wandler mit einem integrierten programmierbaren Verstärker (PGA). Dieser PGA ermöglicht die Anpassung der Verstärkung an die Signale verschiedenster Wägezellen, von wenigen Gramm bis zu einem Kilogramm. Die 24-Bit Auflösung sorgt für eine extrem feine Granularität der Messergebnisse, was entscheidend für Anwendungen ist, die kleinste Gewichtsschwankungen erfassen müssen. Die direkte digitale Schnittstelle eliminiert Rauschen und Interferenzen, die bei analogen Signalübertragungen auftreten können, und liefert somit konsistentere und zuverlässigere Daten.
Einsatzmöglichkeiten und Anwendungsbereiche
Das DEBO HX711-01 Entwicklerboard eröffnet eine Vielzahl von Anwendungsmöglichkeiten in den Bereichen Elektronik, Robotik, Automatisierung und Bildung. Es ist die perfekte Komponente für:
- Selbstgebaute Präzisionswaagen: Erstellen Sie eigene digitale Waagen für Küche, Labor oder Werkstatt mit hoher Genauigkeit.
- Dosiersysteme: Präzise Befüllung von Behältern mit Flüssigkeiten, Pulvern oder Granulaten basierend auf Gewicht.
- Intelligente Pflanzgefäße: Überwachung des Wasserstands und Nährstoffbedarfs von Pflanzen durch Gewichtsmessung des Substrats.
- Roboter mit Greiffunktion: Erfassung des Gewichts von aufgenommenen Objekten zur Steuerung oder Verifizierung.
- Bildungsprojekte: Vermittlung von Prinzipien der Sensorik, Signalverarbeitung und Messtechnik.
- Tierfutterautomaten: Genaue Dosierung der Futtermenge für Haustiere.
- Paket- und Briefwaagen: Integration in eigene Versandlösungen für präzise Portoberechnungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Chip-Set | HX711 (24-Bit A/D-Wandler mit PGA) |
| Spannungsversorgung | 4.7V – 5.5V DC |
| Schnittstelle | Digitale Ein-/Ausgänge (kompatibel mit den meisten Mikrocontrollern) |
| Auflösung | 24 Bit |
| Messbereich (mit passender Wägezelle) | Bis zu 1 kg (abhängig von der Wägezelle) |
| Signal-Rausch-Verhältnis | Exzellent durch integrierte Filterung und digitale Übertragung |
| Empfindlichkeit | Hoch, konfigurierbar über PGA und Software |
| Abmessungen | Kompaktes Entwicklerboard-Format für einfache Integration |
Die Technologie hinter der Präzision: Der HX711 Chip
Der HX711 ist ein speziell entwickelter Analog-Digital-Wandler für die Signalaufbereitung von Wägezellen. Wägezellen sind Dehnungsmessstreifen, die sich bei Belastung verformen und dabei ihren elektrischen Widerstand geringfügig ändern. Dieses Signal ist extrem klein und empfindlich gegenüber Störungen. Der HX711 integriert mehrere Schlüsselfunktionen, um dieses schwache Signal in ein präzises digitales Messwert umzuwandeln:
- Programmierbarer Verstärker (PGA): Der interne PGA kann die Signalverstärkung flexibel an die Ausgangsspannung der verwendeten Wägezelle anpassen. Dies ermöglicht die Nutzung verschiedener Wägezellen mit unterschiedlichen Kapazitäten und Empfindlichkeiten. Für geringere Lasten wird eine höhere Verstärkung benötigt, während für höhere Lasten eine geringere Verstärkung ausreicht, um das Signal im Messbereich des A/D-Wandlers zu halten.
- Hochpräziser A/D-Wandler: Mit einer Auflösung von 24 Bit bietet der HX711 eine sehr feine Diskretisierung des analogen Eingangssignals. Das bedeutet, dass selbst kleinste Änderungen im Widerstand der Wägezelle, die mit winzigen Gewichtsunterschieden korrespondieren, korrekt erfasst und in digitale Werte umgewandelt werden können. Dies ist entscheidend für Anwendungen, bei denen es auf exakte Mengenangaben oder die Erkennung subtiler Gewichtsänderungen ankommt.
- Integrierte Filterung: Um die Genauigkeit weiter zu erhöhen, verfügt der HX711 über integrierte digitale Filter, die unerwünschte Störsignale wie Brummen oder hochfrequentes Rauschen unterdrücken können. Dies trägt zu stabilen und reproduzierbaren Messergebnissen bei.
- Digitale Schnittstelle: Die Kommunikation zwischen dem HX711 und dem Mikrocontroller erfolgt über eine einfache serielle Zwei-Draht-Schnittstelle (Clock und Data). Diese digitale Übertragung ist weniger anfällig für externe Störungen als analoge Signalleitungen, was die Signalintegrität bis zum Mikrocontroller gewährleistet.
Diese Kombination aus integriertem PGA, hochauflösendem A/D-Wandler, Filterung und digitaler Schnittstelle macht den HX711 zu einer äußerst leistungsfähigen und benutzerfreundlichen Lösung für alle Arten von Wägeprojekten. Es eliminiert die Notwendigkeit separater Verstärker, Präzisionswiderstände und komplexer Filterkreise, was die Schaltung vereinfacht und die Entwicklungszeit verkürzt.
Integration und einfache Handhabung
Die Anbindung des DEBO HX711-01 an Ihre Mikrocontroller-Plattform ist denkbar einfach. Mit den bereitgestellten digitalen Pins kann das Modul direkt mit den I/O-Pins eines Arduinos, ESP32, Raspberry Pi oder ähnlichen Boards verbunden werden. Dank einer breiten Palette an verfügbaren Open-Source-Bibliotheken für die gängigsten Mikrocontroller-Plattformen gestaltet sich die Software-Implementierung schnell und unkompliziert. Diese Bibliotheken übernehmen die Kommunikation mit dem HX711-Chip, die Dekodierung der Messwerte und bieten Funktionen zur Kalibrierung. Dies ermöglicht es Ihnen, sich auf die Kernfunktionalität Ihres Projekts zu konzentrieren, anstatt sich mit der Feinabstimmung der Messhardware zu beschäftigen.
Kalibrierung für maximale Genauigkeit
Um die volle Präzision des DEBO HX711-01 zu gewährleisten, ist eine Kalibrierung mit einer bekannten Referenzmasse unerlässlich. Die meisten Bibliotheken bieten dafür einfache Routinen. Durch die Messung des Rohdatenausgangs des HX711 ohne Last und mit einer bekannten Masse kann ein Skalierungsfaktor ermittelt werden. Dieser Faktor wird dann verwendet, um die Rohdaten in tatsächliche Gewichtseinheiten (Gramm, Kilogramm, etc.) umzurechnen. Die Möglichkeit, diesen Skalierungsfaktor zu speichern und bei Bedarf anzupassen, erlaubt eine hohe Flexibilität und die Anpassung an unterschiedliche Wägezellen und deren Eigenschaften.
Qualität und Zuverlässigkeit von Lan.de
Als führender Anbieter von Elektronik-, Technik- und IT-Komponenten legt Lan.de größten Wert auf die Qualität und Zuverlässigkeit der angebotenen Produkte. Das DEBO HX711-01 Entwicklerboard wird sorgfältig ausgewählt, um sicherzustellen, dass es den höchsten Standards entspricht und unseren Kunden eine stabile und präzise Leistung bietet. Wir verstehen die Anforderungen an moderne Elektronikprojekte und stellen sicher, dass unsere Produkte dazu beitragen, Ihre Visionen erfolgreich umzusetzen.
FAQ – Häufig gestellte Fragen zu DEBO HX711-01 – Entwicklerboards – A/D Wandler – Waage, 1 kg
Was genau ist das DEBO HX711-01 und wofür wird es verwendet?
Das DEBO HX711-01 ist ein Entwicklerboard, das einen 24-Bit Analog-Digital-Wandler (A/D-Wandler) mit integriertem programmierbaren Verstärker (PGA) enthält. Es ist speziell dafür konzipiert, die Signale von Wägezellen zu erfassen und in digitale Daten umzuwandeln, die von Mikrocontrollern wie Arduino oder Raspberry Pi gelesen werden können. Es ermöglicht die einfache Integration von präzisen Wägefunktionen in elektronische Projekte, von selbstgebauten Waagen bis hin zu Dosiersystemen.
Welche Art von Wägezellen kann ich mit dem DEBO HX711-01 verwenden?
Das Modul ist mit den meisten Standard-Wägezellen kompatibel, die als Brückenschaltungen (typischerweise 4-Draht) ausgelegt sind. Diese finden sich häufig im Handel für digitale Waagen, Laborwaagen und industrielle Anwendungen. Die maximale Tragkraft, die Sie messen können, hängt von der verwendeten Wägezelle ab. Für das hier spezifizierte 1-kg-Limit ist eine entsprechende 1-kg-Wägezelle zu verwenden.
Ist das DEBO HX711-01 schwierig zu programmieren?
Nein, die Programmierung ist dank einer Vielzahl von verfügbaren Open-Source-Bibliotheken für populäre Mikrocontroller-Plattformen wie Arduino und Raspberry Pi relativ einfach. Diese Bibliotheken abstrahieren die komplexen Details der Kommunikation mit dem HX711-Chip und bieten fertige Funktionen für das Auslesen der Messwerte und die Kalibrierung.
Wie genau ist das DEBO HX711-01?
Mit seiner 24-Bit Auflösung bietet der HX711 eine sehr hohe Präzision. Die tatsächliche Genauigkeit Ihres Systems hängt jedoch von mehreren Faktoren ab, darunter die Qualität der verwendeten Wägezelle, die Stabilität der Stromversorgung und die Genauigkeit der Kalibrierung. Bei korrekter Implementierung können Messungen mit einer Auflösung von unter einem Gramm erzielt werden, was für viele Anwendungen mehr als ausreichend ist.
Benötige ich zusätzliche Komponenten neben dem DEBO HX711-01 und der Wägezelle?
Ja, Sie benötigen einen Mikrocontroller (z.B. Arduino Uno, ESP32, Raspberry Pi) zur Steuerung des Moduls und zur Verarbeitung der Daten. Außerdem ist eine geeignete Stromversorgung für den Mikrocontroller und das HX711-Modul erforderlich. Je nach Projekt kann es sinnvoll sein, zusätzliche Komponenten wie ein Display zur Anzeige der Messwerte oder ein Gehäuse zu verwenden.
Wie funktioniert die Kalibrierung des Systems?
Die Kalibrierung ist ein essenzieller Schritt für präzise Messungen. Sie beinhaltet typischerweise das Auslesen des Rohdatenausgangs des HX711 im unbelasteten Zustand (Offset) und mit einer bekannten Referenzmasse (Skalierungsfaktor). Diese Werte werden dann in der Software verwendet, um zukünftige Rohdaten in tatsächliche Gewichtseinheiten umzurechnen. Die Bibliotheken bieten hierfür meist einfache Kalibrierungsroutinen.
Was bedeutet „1 kg“ in der Produktbezeichnung?
„1 kg“ bezieht sich auf die empfohlene maximale Tragkraft der zu verwendenden Wägezelle für optimale Ergebnisse mit diesem spezifischen Modul. Das DEBO HX711-01 Modul selbst ist ein Wandler und kann theoretisch mit anderen Wägezellen kombiniert werden, aber für präzise Messungen im Bereich bis 1 Kilogramm ist eine Wägezelle mit dieser Kapazität am besten geeignet.
