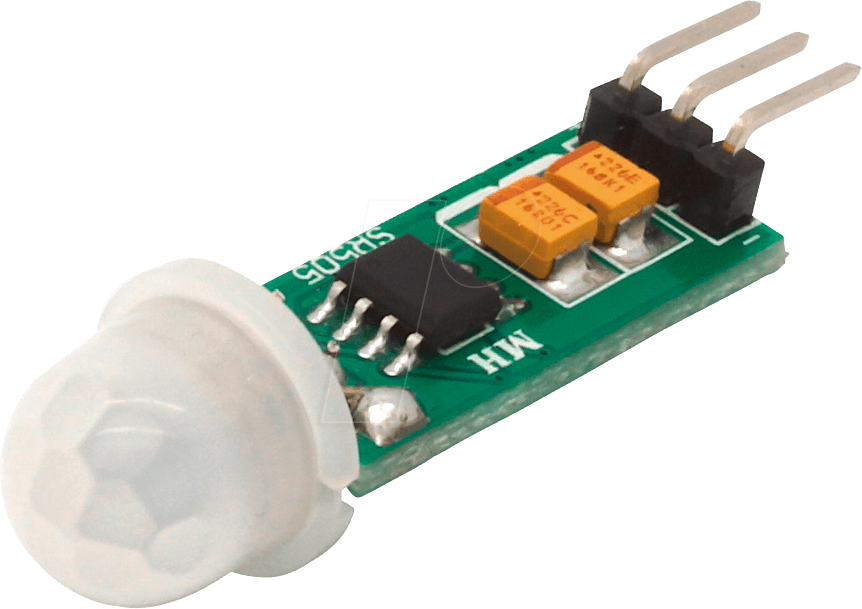

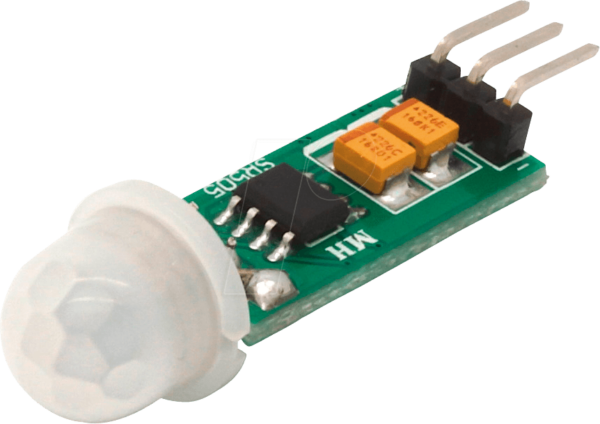

Präzise Bewegungserkennung für Ihre IoT-Projekte mit dem DEBO HC-SR505 Infrarot Bewegungsmelder
Sie suchen nach einer zuverlässigen und kostengünstigen Lösung zur Erfassung von Bewegungen in Ihren elektronischen Projekten, insbesondere im Kontext von Raspberry Pi und anderen Mikrocontrollern? Der DEBO HC-SR505 Infrarot Bewegungsmelder adressiert genau diese Anforderung, indem er eine präzise Detektion von Körperwärme ermöglicht. Er ist die ideale Wahl für Maker, Entwickler und technisch Interessierte, die smarte Automatisierungslösungen realisieren möchten, von einfachen Alarmsystemen bis hin zu komplexen Gebäudeautomations-Setups.
Maximale Flexibilität und Integration: Der Vorteil des DEBO HC-SR505
Im Vergleich zu herkömmlichen PIR-Sensoren (Passive Infrared) bietet der DEBO HC-SR505 eine optimierte Leistung und Integrationsfähigkeit, die ihn zu einer überlegenen Wahl für anspruchsvolle Projekte macht. Seine kompakte Bauweise, die geringe Leistungsaufnahme und die einfache Ansteuerung über digitale Signale ermöglichen eine nahtlose Integration in verschiedenste Elektronikboards wie den Raspberry Pi, Arduino oder ESP32.
Leistungsmerkmale und Anwendungsvielfalt
Der HC-SR501 PIR-Bewegungssensor ist ein kompakter, kostengünstiger Infrarot-Bewegungssensor, der die Wärmeabstrahlung von Objekten wie Menschen und Tieren erfasst. Er ist ideal für eine Vielzahl von Anwendungen, die eine zuverlässige Bewegungserkennung erfordern:
- Sicherheitssysteme: Integrieren Sie den Sensor in Alarmanlagen, die bei unerwarteter Bewegung Benachrichtigungen senden.
- Automatisierte Beleuchtung: Schalten Sie Lichter oder andere Geräte automatisch ein, wenn Personen einen Bereich betreten, und sparen Sie Energie.
- Smart Home Automatisierung: Steuern Sie Heizung, Lüftung, Klimaanlage oder Unterhaltungssysteme basierend auf Anwesenheit.
- Tierbeobachtung: Erfassen Sie die Anwesenheit von Tieren für Forschungszwecke oder zur Überwachung.
- Spiel- und Interaktionsprojekte: Setzen Sie den Sensor zur Auslösung von Effekten oder Interaktionen in kreativen Projekten ein.
- Zählung von Personen: Entwickeln Sie Systeme zur Erfassung der Anzahl von Personen, die einen Raum betreten oder verlassen.
Technische Spezifikationen und Konstruktionsmerkmale
Der DEBO HC-SR505 zeichnet sich durch seine robuste Konstruktion und seine optimierten technischen Parameter aus, die eine zuverlässige Detektion unter verschiedenen Bedingungen gewährleisten. Die integrierte Fresnel-Linse fokussiert die Infrarotstrahlung und erhöht die Reichweite und Empfindlichkeit des Sensors. Die elektronische Ansteuerung erfolgt über einen proprietären Chip, der für Stabilität und geringen Stromverbrauch optimiert ist.
| Merkmal | Beschreibung |
|---|---|
| Sensor-Prinzip | Passiver Infrarot (PIR)-Sensor zur Detektion von Wärmestrahlung. Erfasst Temperaturänderungen in seinem Erfassungsbereich, die durch menschliche oder tierische Körperwärme verursacht werden. |
| Erfassungsbereich | Typischerweise ein Kegel von ca. 110 Grad horizontal und 70 Grad vertikal. Der Erfassungsbereich kann durch die physische Positionierung und Ausrichtung des Sensors angepasst werden. |
| Reichweite | Bis zu 3 Meter (standardmäßig, abhängig von Umgebungstemperatur, Objektgröße und Geschwindigkeit). Die tatsächliche Reichweite kann durch die Form und Größe des Objekts sowie durch Umgebungsfaktoren wie Luftzug und Temperaturschwankungen beeinflusst werden. |
| Betriebsspannung | Breiter Spannungsbereich von 4.5V bis 20V DC, was eine einfache Integration mit verschiedenen Mikrocontrollern wie Raspberry Pi (5V) und Arduino (variabel) ermöglicht. |
| Ruhestromverbrauch | Sehr gering, typischerweise unter 50 µA im Ruhezustand. Dies macht ihn ideal für batteriebetriebene Anwendungen und energieeffiziente Projekte. |
| Ausgangssignal | Digitaler High/Low-Pegel. Ein HIGH-Signal wird ausgegeben, wenn eine Bewegung erkannt wird, und ein LOW-Signal im Ruhezustand. Dies ermöglicht eine einfache Schnittstellenanbindung an digitale Eingänge von Mikrocontrollern. |
| Trigger-Modi | Der HC-SR505 unterstützt in der Regel einen „Repeatable Trigger“-Modus (H-Pegel, solange Bewegung erkannt wird) und kann, je nach Firmware-Version oder externer Beschaltung, auch einen „Non-Repeatable Trigger“-Modus (einmaliger H-Pegel pro Erkennungszyklus) simulieren. Dies ermöglicht die Anpassung an verschiedene Anwendungsanforderungen. |
| Gehäusematerial | Hochwertiger ABS-Kunststoff, robust und langlebig. Das kompakte und unauffällige Design erleichtert die Integration in verschiedene Umgebungen. |
| Einsatztemperatur | Betriebstemperatur von -20°C bis +70°C, was eine zuverlässige Funktion in einem breiten Spektrum von Umgebungsbedingungen ermöglicht. |
Integration und Inbetriebnahme mit Raspberry Pi
Die Anbindung des DEBO HC-SR505 an einen Raspberry Pi ist denkbar einfach und erfordert nur wenige Schritte. Der Sensor verfügt über drei Anschlussdrähte: VCC (Stromversorgung), GND (Masse) und OUT (Datenausgang). Diese werden direkt mit den entsprechenden Pins des Raspberry Pi verbunden. Für die Software-Implementierung können Sie auf verschiedene Bibliotheken und Programmiersprachen wie Python zurückgreifen, um das digitale Signal vom Sensor auszulesen und in Ihrer Anwendung zu verarbeiten. Dies ermöglicht eine schnelle Umsetzung von Prototypen und funktionalen Systemen.
Präzision und Zuverlässigkeit im Detail
Die Kernfunktionalität des HC-SR505 beruht auf der Detektion von Infrarotstrahlung. Dies bedeutet, dass er nicht auf Licht angewiesen ist, sondern die thermische Signatur von Objekten erkennt. Diese Eigenschaft macht ihn besonders wertvoll für Anwendungen, bei denen eine konstante Erkennungsleistung unabhängig von der Umgebungsbeleuchtung erforderlich ist. Die eingebaute Fresnel-Linse spielt eine entscheidende Rolle, indem sie die erfasste Infrarotenergie auf das pyroelektrische Element des Sensors fokussiert, was zu einer verbesserten Empfindlichkeit und Reichweite führt. Die elektronische Signalverarbeitungseinheit innerhalb des Moduls ist darauf ausgelegt, Störsignale zu minimieren und eine klare Bewegungserkennung zu gewährleisten.
Häufig gestellte Fragen (FAQ)
Wie unterscheidet sich der DEBO HC-SR505 von anderen Bewegungsmeldern?
Der DEBO HC-SR505 ist ein Infrarot (PIR)-Bewegungsmelder, der auf die Detektion von Wärmestrahlung spezialisiert ist. Er ist ideal für Projekte, bei denen eine präzise Erfassung von menschlicher oder tierischer Präsenz erforderlich ist, unabhängig von Lichtverhältnissen. Im Vergleich zu aktiven Sensoren wie Ultraschall- oder Mikrowellensensoren verbraucht er deutlich weniger Energie und erzeugt keine eigenen Signale, die stören könnten.
Welche Art von Objekten kann der DEBO HC-SR505 erkennen?
Der Sensor ist primär darauf ausgelegt, Objekte mit Körperwärme zu erkennen, wie zum Beispiel Menschen und Tiere. Er misst Temperaturunterschiede im Erfassungsbereich. Die Erkennung von Objekten ohne signifikante Wärmestrahlung (z.B. statische, unbelebte Objekte) ist nicht die primäre Funktion.
Wie beeinflusst die Umgebungstemperatur die Leistung des Sensors?
Extreme Umgebungstemperaturen, die nahe an der Körpertemperatur liegen, können die Empfindlichkeit des Sensors beeinträchtigen. Bei sehr hohen Temperaturen kann die Differenz zwischen der Umgebung und der Körperwärme geringer sein, was die Detektion erschweren kann. Die angegebenen Betriebstemperaturen von -20°C bis +70°C stellen sicher, dass der Sensor unter den meisten typischen Umgebungsbedingungen zuverlässig arbeitet.
Ist der DEBO HC-SR505 für den Außeneinsatz geeignet?
Das Modul selbst ist für den Innenbereich konzipiert. Für den Außeneinsatz ist es ratsam, den Sensor in einem wetterfesten Gehäuse unterzubringen und ihn vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen zu schützen, um seine Langlebigkeit und Zuverlässigkeit zu gewährleisten.
Wie kann ich die Empfindlichkeit und die Verzögerungszeit des Sensors einstellen?
Der DEBO HC-SR505 verfügt in der Regel über Potentiometer zur Einstellung der Empfindlichkeit und der Verzögerungszeit (Zeit, in der das Ausgangssignal nach der Bewegungserkennung HIGH bleibt). Diese Potentiometer können mit einem kleinen Schraubendreher justiert werden, um die Leistung des Sensors an die spezifischen Anforderungen Ihres Projekts anzupassen.
Kann der Sensor mehrere Personen gleichzeitig erfassen?
Ja, der Sensor erfasst Bewegungen im gesamten Erfassungsbereich. Wenn sich mehrere Personen gleichzeitig im Erfassungsbereich bewegen, wird dies als eine kontinuierliche Bewegung erkannt.
Was bedeutet „Repeatable Trigger“ im Zusammenhang mit diesem Sensor?
Im „Repeatable Trigger“-Modus (oft als H-Pegel-Modus bezeichnet) bleibt das Ausgangssignal des Sensors auf HIGH, solange kontinuierlich Bewegung im Erfassungsbereich erkannt wird. Sobald die Bewegung aufhört, wird das Signal nach der eingestellten Verzögerungszeit auf LOW zurückgesetzt. Dies ist der typische Modus für viele Automatisierungsanwendungen.
