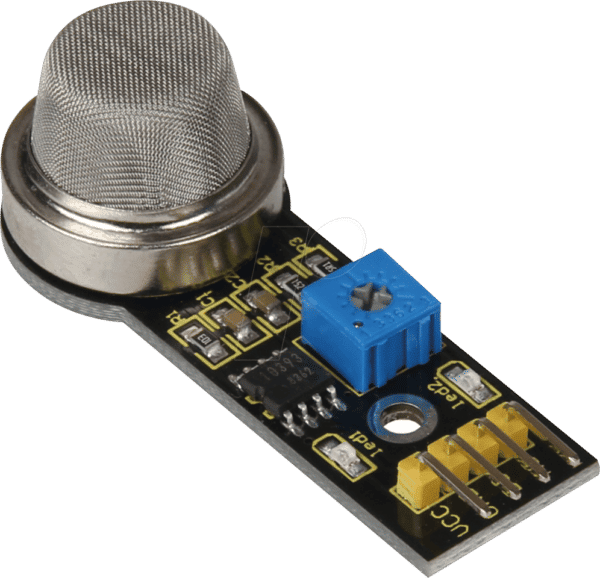

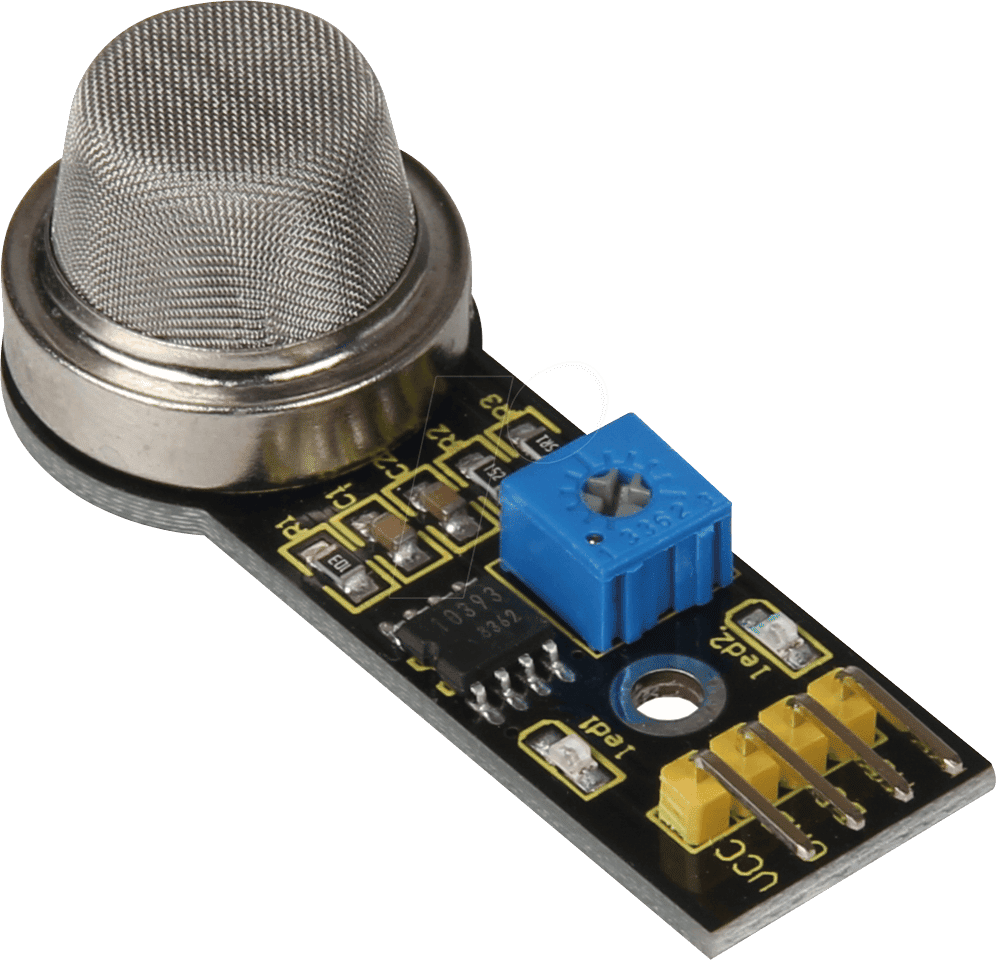

Präzise Detektion von Erdgas und Methan: Der DEBO GAS MQ4 Entwicklerboard Gassensor
Wenn es um die Sicherheit von Systemen geht, die Erdgas oder Methan verarbeiten, ist eine zuverlässige und genaue Erkennung unerlässlich. Der DEBO GAS MQ4 Entwicklerboard Gassensor wurde speziell für Hobbyelektroniker, professionelle Entwickler und Ingenieure konzipiert, die eine präzise Überwachung von brennbaren Gasen in ihren Projekten implementieren möchten. Dieser Sensor löst das Problem der unzureichenden oder fehlerhaften Gasdetektion in Prototypen, IoT-Anwendungen und sicherheitsrelevanten Systemen, indem er eine herausragende Empfindlichkeit und Selektivität für Methan und Erdgas bietet.
Die Überlegenheit des DEBO GAS MQ4: Mehr als nur ein Sensor
Im Gegensatz zu einfachen Gassensoren, die oft eine geringe Empfindlichkeit aufweisen oder anfällig für Interferenzen sind, zeichnet sich der DEBO GAS MQ4 durch seine fortschrittliche Sensortechnologie aus. Die integrierte Heizung sorgt für eine schnelle Reaktion und stabile Messwerte, während das robuste Gehäuse und die bewährte Halbleitertechnologie eine lange Lebensdauer und Zuverlässigkeit garantieren. Dies macht ihn zur idealen Wahl für anspruchsvolle Anwendungen, bei denen Ausfälle keine Option sind und präzise Daten für fundierte Entscheidungen benötigt werden.
Technische Spezifikationen und Aufbau
Der DEBO GAS MQ4 ist ein vielseitiger Halbleiter-Gassensor, der auf der Prinzip der elektrischen Leitfähigkeitsänderung von Metalloxiden bei Kontakt mit bestimmten Gasen basiert. Seine Kernkomponente ist eine empfindliche Schicht aus Zinnoxid (SnO2), die bei erhöhter Temperatur eine spezifische Reaktion auf Methan (CH4) und andere brennbare Gase wie Erdgas zeigt. Die Struktur des Sensors umfasst:
- Heizelement: Ein integriertes Heizelement erwärmt die Sensorschicht auf eine Betriebstemperatur, die für die Detektionseffizienz entscheidend ist.
- Sensor-Elektroden: Mehrere Elektroden leiten den elektrischen Strom durch die Sensorschicht und ermöglichen die Messung der Leitfähigkeitsänderung.
- Schutzgitter: Ein feines Gitter schützt die empfindliche Sensoroberfläche vor mechanischen Beschädigungen und Partikeln.
- Gehäuse: Das robuste Gehäuse schützt die internen Komponenten und sorgt für eine einfache Montage in Entwicklerboards und Systemen.
Die Anbindung an Mikrocontroller wie Arduino oder Raspberry Pi erfolgt üblicherweise über analoge Pins. Die gemessene Ausgangsspannung korreliert direkt mit der Konzentration des detektierten Gases, was eine einfache Integration in Steuerungs- und Überwachungssysteme ermöglicht.
Vorteile und Einsatzmöglichkeiten des DEBO GAS MQ4
Der DEBO GAS MQ4 bietet eine Reihe von entscheidenden Vorteilen, die ihn zu einer bevorzugten Wahl für Entwickler machen:
- Hohe Empfindlichkeit für Methan und Erdgas: Speziell optimiert für die Detektion dieser weit verbreiteten brennbaren Gase.
- Schnelle Reaktionszeit: Ermöglicht eine zeitnahe Erkennung von Gaslecks oder erhöhten Konzentrationen.
- Breiter Detektionsbereich: Geeignet für die Überwachung von geringen bis zu signifikanten Gaskonzentrationen.
- Gute Langzeitstabilität: Bietet über lange Zeiträume hinweg zuverlässige Messergebnisse.
- Robuste Bauweise: Widerstandsfähig gegenüber Umwelteinflüssen und mechanischen Belastungen.
- Einfache Integration: Kompatibel mit gängigen Mikrocontroller-Plattformen und Entwicklungsumgebungen.
- Kosteneffiziente Lösung: Bietet fortschrittliche Gassensorik zu einem attraktiven Preis-Leistungs-Verhältnis.
Die Einsatzmöglichkeiten sind vielfältig:
- Sicherheitssysteme: Frühzeitige Erkennung von Methanlecks in Wohnhäusern, Industrieanlagen oder Autogas-Systemen.
- IoT-Anwendungen: Integration in vernetzte Geräte zur Überwachung von Gasinfrastrukturen oder zur Steuerung von Lüftungssystemen.
- Prototypenentwicklung: Erstellung von funktionierenden Prototypen für Gasdetektionslösungen in Bereichen wie Landwirtschaft, Energieversorgung oder Umweltschutz.
- Bildung und Forschung: Einsatz in Lehr- und Forschungseinrichtungen zur Demonstration von Sensorprinzipien und zur Entwicklung neuer Anwendungen.
- Gassystem-Überwachung: Überwachung von Biogasanlagen, Kompostieranlagen oder anderen Prozessen, bei denen Methan entsteht.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Entwicklerboard-Gassensor |
| Modell | MQ-4 |
| Detektionsmedium | Erdgas, Methan (CH4) |
| Sensortechnologie | Metalloxid-Halbleiter (MOS) |
| Betriebsspannung (Heizung) | 5V DC (typisch) |
| Betriebsspannung (Schaltung) | 5V DC (typisch) |
| Empfindlichkeitsbereich | 1000 ppm bis 10000 ppm (Methan) |
| Vorheizzeit | Mehrere Minuten für optimale Leistung |
| Anschlussbelegung | Typischerweise 6 Pins: VCC, GND, AOUT (analog), DOUT (digital, optional), H0, H1 (Heizung) |
| Gehäusematerial | Kunststoff, Metallgitter |
| Anwendungstemperaturbereich | -10°C bis 50°C |
| Luftfeuchtigkeitsbereich | < 95% RH |
FAQ – Häufig gestellte Fragen zu DEBO GAS MQ4 – Entwicklerboards – Gassensor, Erdgas & Methan, MQ-4
Wie kalibriere ich den DEBO GAS MQ4 Gassensor?
Die Kalibrierung des MQ-4 Sensors erfolgt typischerweise durch Messung der Ausgangsspannung in reiner Luft, um einen Grundwert zu ermitteln. Anschließend wird der Sensor einer bekannten Gaskonzentration ausgesetzt, um die Empfindlichkeit anzupassen. Viele Entwicklerboards bieten Bibliotheken, die eine softwareseitige Kalibrierungsroutine unterstützen. Es ist ratsam, die spezifische Dokumentation Ihres Mikrocontrollers und der Sensor-Bibliothek zu konsultieren.
Kann der DEBO GAS MQ4 auch andere Gase detektieren?
Der MQ-4 ist primär für die Detektion von Methan und Erdgas optimiert. Er kann jedoch auch auf eine geringere Menge anderer brennbarer Gase wie Propan und Butan reagieren. Für die spezifische Detektion anderer Gase wie Kohlenmonoxid oder Ammoniak sind spezialisierte Sensormodelle wie der MQ-7 oder MQ-135 besser geeignet.
Welchen Einfluss hat die Umgebungstemperatur auf die Messwerte des MQ-4?
Die Umgebungstemperatur kann die Leitfähigkeit der Sensoroberfläche und damit die Messwerte beeinflussen. Für präzise Messungen in Umgebungen mit stark schwankenden Temperaturen ist es ratsam, eine Temperaturkompensation in Ihrer Software zu implementieren. Viele Datenblätter enthalten Kennlinien, die diesen Zusammenhang illustrieren.
Wie lange dauert es, bis der DEBO GAS MQ4 Sensor einsatzbereit ist?
Nach dem Einschalten benötigt der MQ-4 eine gewisse Vorheizzeit, damit die Sensorschicht ihre optimale Betriebstemperatur erreicht. Diese Zeit kann je nach Modell und Umgebungsbedingungen variieren, liegt aber typischerweise zwischen einigen Minuten und 10-20 Minuten. Nach der Vorheizzeit ist der Sensor bereit für die Messung.
Benötigt der DEBO GAS MQ4 Sensor eine digitale oder eine analoge Anbindung?
Der MQ-4 Sensor verfügt in der Regel über einen analogen Ausgang (AOUT), der eine variable Spannung liefert, die proportional zur Gaskonzentration ist. Viele Module bieten zudem einen digitalen Ausgang (DOUT), der über ein Potentiometer auf einen bestimmten Schwellenwert eingestellt werden kann. Für präzise Messungen und die Ermittlung von Gaskonzentrationen ist die analoge Anbindung vorzuziehen.
Was bedeutet „ppm“ im Zusammenhang mit dem MQ-4 Sensor?
ppm steht für „parts per million“ (Teile pro Million). Es ist eine Einheit zur Angabe der Konzentration eines Stoffes in einer Mischung. Im Falle des MQ-4 Sensors gibt die Angabe in ppm an, wie viele Teile Methan in einer Million Teile Luft vorhanden sind, die der Sensor detektieren kann.
Ist der DEBO GAS MQ4 Sensor für den Dauereinsatz geeignet?
Ja, der DEBO GAS MQ4 ist für den Dauereinsatz konzipiert. Die Halbleitertechnologie und die robuste Bauweise gewährleisten eine hohe Langlebigkeit. Es ist jedoch wichtig, die empfohlenen Betriebsbedingungen (Temperatur, Luftfeuchtigkeit) einzuhalten, um die maximale Lebensdauer und Zuverlässigkeit zu gewährleisten.
