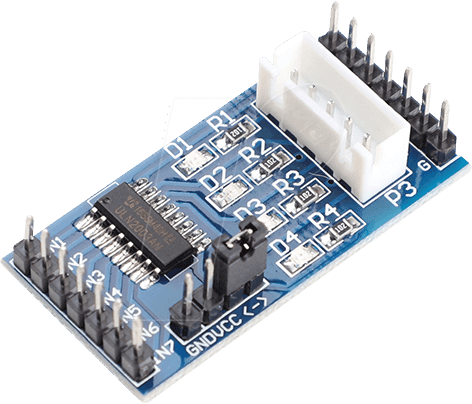

Entfesseln Sie die Kraft Ihrer Projekte: DEBO DRV1ULN2003 Motorsteuerungsboard mit ULN2003A
Sie benötigen eine zuverlässige und leistungsfähige Lösung zur Steuerung von Schrittmotoren oder DC-Motoren in Ihren Elektronik- und IT-Projekten? Das DEBO DRV1ULN2003 Entwicklerboard mit integriertem ULN2003A Darlington-Array ist die ultimative Wahl für Maker, Entwickler und Ingenieure, die Präzision, Robustheit und einfache Integration suchen. Dieses Board überwindet die Limitierungen einfacher Transistoransteuerungen durch seine leistungsfähige und integrierte Schaltkreiskonfiguration, was es zur überlegenen Alternative für anspruchsvolle Anwendungen macht.
Leistungsstarke Motorsteuerung durch ULN2003A
Das Herzstück des DEBO DRV1ULN2003 Boards bildet der hochzuverlässige ULN2003A Darlington-Array-IC. Dieser IC ist speziell dafür konzipiert, hohe Ströme zu schalten und somit die Steuerung von bis zu vier unipolaren Schrittmotoren oder anderen Lasten wie Relais und Solenoiden zu ermöglichen. Im Vergleich zu individuellen Transistorlösungen bietet der ULN2003A eine integrierte Schutzbeschaltung (Freilaufdioden), was die Komplexität der externen Schaltung minimiert und die Zuverlässigkeit erhöht. Die Darlington-Konfiguration sorgt für eine hohe Stromverstärkung, wodurch auch Signale von Mikrocontrollern mit geringer Stromausgabe problemlos zur Ansteuerung leistungsfähiger Motoren genutzt werden können. Dies eliminiert die Notwendigkeit für zusätzliche Treiberschaltungen und reduziert die Größe und den Stromverbrauch Ihrer Gesamtlösung.
Vorteile des DEBO DRV1ULN2003 Entwicklerboards
- Integrierte Darlington-Technologie: Bietet hohe Stromverstärkung und effiziente Schaltung von Lasten bis zu 500mA pro Kanal.
- Eingebaute Freilaufdioden: Schützen den ULN2003A und den Mikrocontroller vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen.
- Einfache Ansteuerung: Benötigt nur digitale Signale von Mikrocontrollern wie Arduino, Raspberry Pi oder ESP32 zur Steuerung.
- Vielseitige Anwendung: Ideal für die Ansteuerung von 28BYJ-48 Schrittmotoren, aber auch für andere unipolare Schrittmotoren und DC-Motoren.
- Kompaktes Design: Reduziert den Platzbedarf in Ihren Projekten und ermöglicht eine einfache Integration in bestehende Gehäuse.
- Robuste Bauweise: Entwickelt für den Einsatz in anspruchsvollen Umgebungen und für langlebige Projekte.
Technische Spezifikationen und Design-Merkmale
Das DEBO DRV1ULN2003 Entwicklerboard zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Komponenten aus. Die Leiterbahnführung ist optimiert, um Signalintegrität zu gewährleisten und Übersprechen zwischen den Kanälen zu minimieren. Die Pins sind klar beschriftet, was die Verkabelung erleichtert und die Wahrscheinlichkeit von Fehlanschlüssen reduziert. Die Stromversorgung kann flexibel über externe Anschlüsse oder über die integrierten Header erfolgen, was eine Anpassung an verschiedene Projektanforderungen ermöglicht. Der ULN2003A ist auf einem soliden PCB montiert, das eine gute Wärmeableitung unterstützt, was für die Leistung und Langlebigkeit des Bauteils entscheidend ist.
| Merkmal | Beschreibung |
|---|---|
| Integrierter IC | ULN2003A Hochstrom-Darlington-Array |
| Anzahl der Kanäle | 4 |
| Max. Strom pro Kanal | 500mA (typisch), mit ausreichender Kühlung bis zu höher |
| Betriebsspannung (Logik) | 3.3V – 5V (kompatibel mit gängigen Mikrocontrollern) |
| Betriebsspannung (Motor) | Bis zu 12V, je nach Motortyp und Strombedarf |
| Schutzschaltungen | Integrierte Freilaufdioden |
| Anschlussart | Stiftleisten für einfache Verkabelung und Steckverbindungen |
| Anwendungsbereiche | Schrittmotorsteuerung (unipolar), DC-Motorsteuerung, Relaisansteuerung, Solenoidansteuerung |
Optimale Anwendungsbereiche und Integration
Dieses Entwicklerboard ist prädestiniert für eine breite Palette von Anwendungen, bei denen präzise Motorbewegungen erforderlich sind. Von Robotikprojekten, bei denen Arme und Greifer exakt positioniert werden müssen, bis hin zu 3D-Druckern, die millimetergenaue Bewegungen erfordern, liefert das DEBO DRV1ULN2003 Board die nötige Kontrolle. Auch in automatisierten Systemen, wie z.B. in der Hausautomation für motorisierte Vorhänge oder Klappen, spielt dieses Board seine Stärken aus. Die Kompatibilität mit Mikrocontrollern, die das Arduino-Ökosystem nutzen, macht es für Hobbyisten und professionelle Entwickler gleichermaßen zugänglich. Die Implementierung erfordert lediglich die korrekte Verdrahtung der Motorspulen an die Ausgänge des ULN2003A und die Ansteuerung der Eingänge mit den digitalen Pins des Mikrocontrollers. Bibliotheken für gängige Programmierumgebungen vereinfachen die Steuerung zusätzlich.
Präzisionssteuerung für Ihre Schrittmotoren
Die Steuerung von Schrittmotoren erfordert präzise Abfolgen von Stromimpulsen, um die Drehrichtung und Schrittgeschwindigkeit zu kontrollieren. Das DEBO DRV1ULN2003 Board mit dem ULN2003A ist für genau diese Aufgabe optimiert. Es ermöglicht die Implementierung verschiedener Schrittmodi wie Vollschritt, Halbschritt und Mikroschritt (abhängig von der Mikrocontroller-Logik und der Motorkonfiguration). Diese Flexibilität erlaubt es Ihnen, zwischen höchster Präzision und maximaler Geschwindigkeit zu wählen. Die integrierte Stromtreiberfunktionalität stellt sicher, dass die Motoren mit der erforderlichen Leistung versorgt werden, um Drehmomentverluste zu minimieren und eine stabile Performance zu gewährleisten. Im Gegensatz zu einfachen Logikgattern oder diskreten Transistoren bietet der ULN2003A die nötige Strombelastbarkeit und die integrierte Schutzfunktion, was eine zuverlässige und langlebige Lösung darstellt.
FAQ – Häufig gestellte Fragen zu DEBO DRV1ULN2003 – Entwicklerboards – Motorsteuerung, ULN2003A
Kann ich mit diesem Board auch DC-Motoren steuern?
Ja, das DEBO DRV1ULN2003 Board kann auch zur Steuerung von DC-Motoren verwendet werden. Durch die Schaltung der Motoranschlüsse an die Ausgänge des ULN2003A und die Ansteuerung der Eingänge können Sie die Motordrehung ein- und ausschalten. Für eine Drehrichtungsänderung benötigen Sie jedoch eine H-Brücken-Schaltung.
Welche Art von Schrittmotoren kann ich mit dem ULN2003A steuern?
Der ULN2003A ist primär für die Ansteuerung von unipolaren Schrittmotoren ausgelegt. Der beliebte 28BYJ-48 Schrittmotor ist ein typisches Beispiel, das perfekt mit diesem Board harmoniert.
Benötige ich zusätzliche Kühlkörper für den ULN2003A?
Für typische Anwendungen mit Schrittmotoren wie dem 28BYJ-48, die nicht an ihrem oberen Stromlimit betrieben werden, ist in der Regel kein zusätzlicher Kühlkörper erforderlich. Bei Dauerbetrieb mit hohem Strom oder in schlecht belüfteten Umgebungen kann ein kleiner Kühlkörper jedoch die Lebensdauer und Leistung des ICs verbessern.
Wie wird das Board mit Strom versorgt?
Das Board kann über die dedizierten Stromanschlüsse mit einer externen Stromquelle versorgt werden. Die Spannungsanforderungen hängen von der zu steuernden Last ab, typischerweise sind dies Spannungen zwischen 5V und 12V für Schrittmotoren.
Ist das Board mit 5V Mikrocontrollern kompatibel?
Ja, das DEBO DRV1ULN2003 Board ist vollständig mit 5V Mikrocontrollern wie dem Arduino Uno, Mega oder Nano kompatibel. Die Logiksignale des Mikrocontrollers werden direkt zur Ansteuerung des ULN2003A verwendet.
Was bedeutet „Darlington-Array“?
Ein Darlington-Array ist eine Schaltung, die aus zwei in Reihe geschalteten bipolaren Transistoren besteht. Diese Konfiguration bietet eine sehr hohe Stromverstärkung und ermöglicht es, mit einem schwachen Eingangssignal einen größeren Strom zu schalten. Dies ist ideal für die Ansteuerung von Motoren durch Mikrocontroller.
Sind Freilaufdioden im ULN2003A integriert?
Ja, der ULN2003A verfügt über integrierte Freilaufdioden (Snubber-Dioden) an jedem Ausgang. Diese Dioden sind entscheidend, um die integrierten Schaltkreise und den Mikrocontroller vor den Spannungsspitzen zu schützen, die beim Abschalten von induktiven Lasten wie Motoren entstehen.
