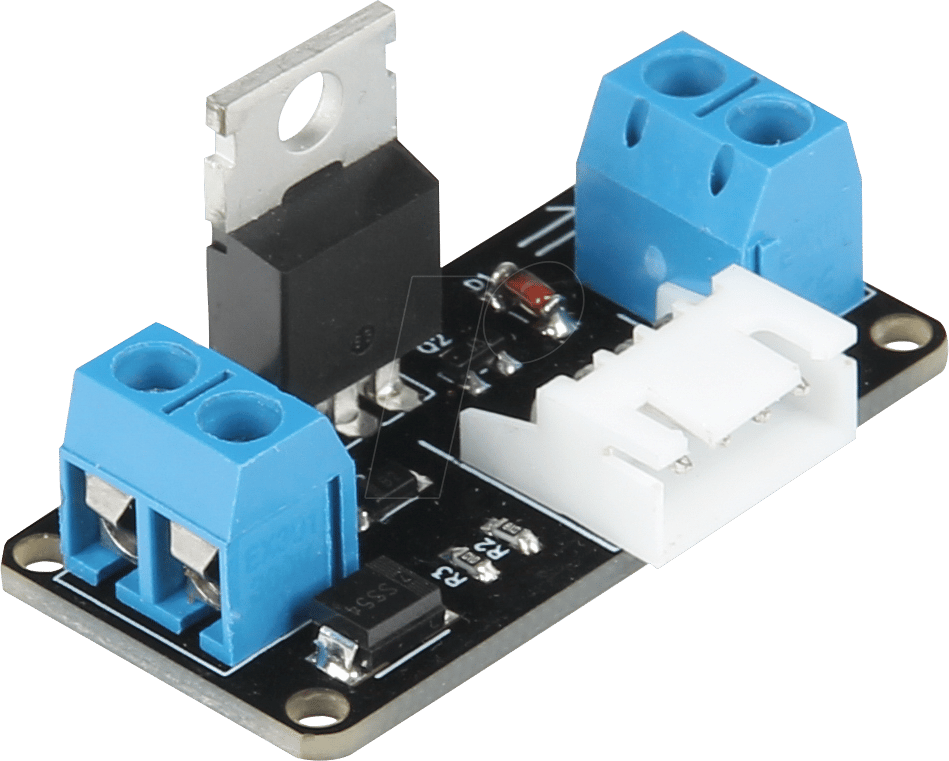

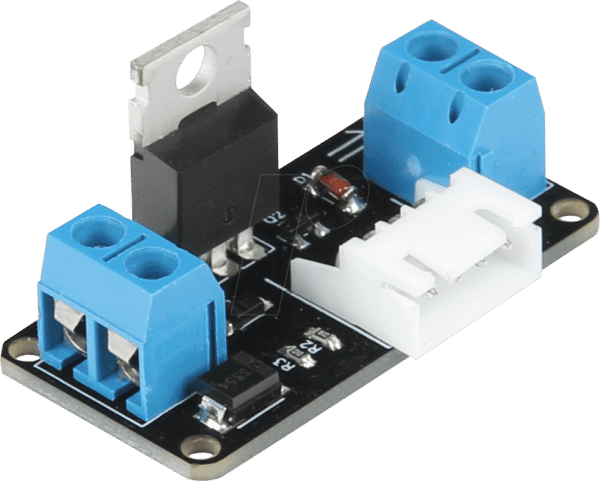

Steigern Sie Ihre Elektronikprojekte mit dem DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N
Für Hobbyisten, Ingenieure und Maker, die leistungsstarke und zuverlässige Schaltungen aufbauen möchten, bietet das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N eine ideale Lösung. Dieses Entwicklerboard ermöglicht die präzise Ansteuerung und das Schalten hoher Ströme und Spannungen, was es zu einem unverzichtbaren Baustein für anspruchsvolle Anwendungen macht, bei denen herkömmliche Transistoren an ihre Grenzen stoßen.
Vorteile des DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N
Das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N zeichnet sich durch eine Reihe von Merkmalen aus, die es zur überlegenen Wahl für Ihre Projekte machen:
- Hohe Schaltgeschwindigkeit: MOSFETs sind bekannt für ihre Fähigkeit, sehr schnell zwischen Ein- und Aus-Zuständen zu wechseln. Dies ist entscheidend für Anwendungen wie PWM (Pulsweitenmodulation) zur Motorsteuerung oder zur effizienten Regelung von Netzteilen.
- Geringer Einschaltwiderstand (Rds(on)): Der IRF9540N verfügt über einen niedrigen Rds(on)-Wert. Dies bedeutet, dass bei eingeschaltetem Zustand nur eine geringe Menge an Energie als Wärme verloren geht, was zu einer höheren Effizienz und geringerer Wärmeentwicklung im Gesamtsystem führt.
- Hohe Strombelastbarkeit: Dieses MOSFET-Modul ist konzipiert, um signifikante Stromstärken zu bewältigen, was es für den Einsatz in leistungshungrigen Schaltungen wie Leistungsverstärkern, Motortreibern oder als Ersatz für elektromechanische Relais qualifiziert.
- Einfache Ansteuerung: Im Vergleich zu Bipolartransistoren erfordern MOSFETs in der Regel weniger Strom zur Ansteuerung ihres Gates, was sie ideal für die direkte Ansteuerung durch Mikrocontroller macht, die oft über begrenzte Stromausgänge verfügen.
- Robustheit und Zuverlässigkeit: Die Konstruktion des Entwicklerboards stellt sicher, dass der IRF9540N sicher integriert und vor Beschädigungen geschützt ist. Dies erhöht die Lebensdauer Ihrer Schaltungen und minimiert Ausfallrisiken.
- Flexibilität für verschiedene Projekte: Ob Sie an einem automatisierten System, einem Solarregler, einem Labornetzteil oder einem selbstgebauten E-Bike-Controller arbeiten, dieses Entwicklerboard bietet die notwendige Leistung und Flexibilität.
Technische Spezifikationen und Eigenschaften
Das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N ist sorgfältig konstruiert, um die Leistung des IRF9540N MOSFETs optimal zu nutzen. Die folgenden Spezifikationen verdeutlichen die technischen Vorteile und die Anwendbarkeit dieses Produkts:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| MOSFET-Typ | IRF9540N (N-Kanal MOSFET) |
| Maximale Drain-Source-Spannung (Vds) | -100 V |
| Kontinuierliche Drain-Strom (Id) | -23 A (bei erhöhter Kühlung) |
| Impulsdrain-Strom (Idm) | -92 A |
| Gate-Source-Spannung (Vgs) | ±20 V |
| Einschaltwiderstand (Rds(on)) | 0.054 Ohm (typisch) bei Vgs = 10 V, Id = 23 A |
| Gate-Ladung (Qg) | ca. 150 nC bei Vgs = 10 V |
| Betriebstemperaturbereich | -55°C bis +175°C |
| Gehäuse des MOSFETs | TO-220 |
| Entwicklerboard-Design | Optimiert für einfache Integration und gute Wärmeableitung |
| Anschlussmöglichkeiten | Klare Lötpunkte für Gate, Drain und Source; Anschluss für externe Stromversorgung und Signal |
| Anwendungsbereiche | Schaltnetzteile, Motorsteuerungen, Hochstromschalter, Logikpegel-Anwendungen, Batteriemanagementsysteme |
Präzise Steuerung mit dem DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N
Die Fähigkeit, externe Leistungskomponenten präzise und effizient zu steuern, ist das Herzstück vieler moderner elektronischer Systeme. Das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N wurde entwickelt, um genau diese Anforderung zu erfüllen. Der IRF9540N ist ein P-Kanal Power MOSFET, der für seine Schnelligkeit und seine Fähigkeit, erhebliche Ströme zu schalten, bekannt ist. Dieses Entwicklerboard vereinfacht die Implementierung des MOSFETs in Ihre Schaltung erheblich. Anstatt sich mit der oft komplexen Montage und Verdrahtung des TO-220-Gehäuses auseinandersetzen zu müssen, bietet das Board eine vorgefertigte Plattform mit gut zugänglichen Anschlusspunkten. Dies reduziert nicht nur die Fehleranfälligkeit beim Aufbau, sondern ermöglicht auch eine schnellere Prototypenentwicklung.
Die niedrige Einschaltwiderstand (Rds(on)) des IRF9540N ist ein entscheidender Faktor für die Effizienz Ihrer Schaltung. Ein geringerer Rds(on) bedeutet, dass weniger Energie als Wärme dissipiert wird, wenn der MOSFET eingeschaltet ist. Dies ist besonders wichtig bei Anwendungen, die über längere Zeiträume hohe Ströme führen müssen, wie zum Beispiel bei der Steuerung von Elektromotoren oder in Leistungswandlerschaltungen. Eine reduzierte Wärmeentwicklung führt nicht nur zu einer höheren Gesamteffizienz des Systems, sondern kann auch die Notwendigkeit umfangreicher Kühlkörper reduzieren, was wiederum Platz und Kosten spart. Dieses Entwicklerboard ist so konzipiert, dass es eine gute Wärmeableitung vom MOSFET unterstützt, um sicherzustellen, dass er auch unter Last zuverlässig arbeitet.
Vielseitige Einsatzmöglichkeiten und Anwendungsfelder
Die Vielseitigkeit des DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N eröffnet eine breite Palette von Anwendungsmöglichkeiten. In der Robotik und Automatisierung kann es zur Ansteuerung von leistungsstarken Motoren eingesetzt werden, um präzise Bewegungsabläufe zu realisieren. Durch die Verwendung von PWM-Signalen, die von einem Mikrocontroller ausgegeben werden, lässt sich die Geschwindigkeit und Richtung von Gleichstrommotoren exakt steuern.
Für Projekte im Bereich erneuerbarer Energien, wie z.B. bei der Entwicklung von Solarladereglern, kann dieses MOSFET-Board dazu dienen, die Batterie effizient zu laden und zu entladen. Die Fähigkeit, hohe Ströme zu schalten und dabei geringe Verluste zu erzeugen, ist hierbei von essenzieller Bedeutung für die Optimierung der Energieausbeute.
Im Bereich der Leistungselektronik, beispielsweise bei der Entwicklung von Schaltnetzteilen (SMPS) oder DC-DC-Wandlern, ermöglicht das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N den Aufbau robuster und energieeffizienter Wandlerstufen. Die schnelle Schaltgeschwindigkeit des MOSFETs ist hierbei entscheidend für die Effizienz und die Reduzierung von elektromagnetischen Störungen (EMI).
Auch in Labor- und Testumgebungen erweist sich dieses Entwicklerboard als nützlich. Es kann als schaltbares Element in automatisierten Testaufbauten oder zur Ansteuerung von Heiz- oder Kühlkomponenten mit variabler Leistung dienen. Die einfache Handhabung und die hohen Leistungsreserven machen es zu einem zuverlässigen Werkzeug für Entwickler und Forscher.
Darüber hinaus eignet sich das Board hervorragend für Projekte, die eine höhere Spannung oder Stromstärke erfordern, als es typische Logik-Level-Schalter bewältigen können. Dies umfasst Anwendungen wie die Ansteuerung von Hochleistungs-LEDs, das Schalten von Heizspiralen oder die Implementierung von Schutzschaltungen, die bei Überlastung oder Kurzschluss schnell reagieren müssen.
Optimale Leistung durch durchdachtes Design
Das Design des DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N legt Wert auf Funktionalität und Benutzerfreundlichkeit. Die auf dem Board platzierten Anschlusspunkte sind klar beschriftet und erlauben eine einfache Verbindung mit externen Komponenten. Dies beinhaltet die Verbindung des Gates (für das Steuersignal), des Drains (für den Hauptstromkreis) und der Source. Die Verwendung des gängigen TO-220-Gehäuses für den IRF9540N stellt sicher, dass dieser MOSFET leicht ausgetauscht oder aufgerüstet werden kann, falls spezifische Projektanforderungen dies erfordern.
Die Leiterbahnen auf dem Board sind so dimensioniert, dass sie den zu erwartenden Strömen standhalten und gleichzeitig den Leitungswiderstand minimieren. Dies trägt zur Gesamteffizienz der Schaltung bei und verhindert übermäßige Wärmeentwicklung auf dem Board selbst. Für Anwendungen, die die maximalen Stromkapazitäten des IRF9540N ausreizen, kann eine zusätzliche Kühlung, wie z.B. das Anbringen eines Kühlkörpers am MOSFET, empfohlen werden. Das Board ist darauf vorbereitet, eine solche Montage zu ermöglichen, oft durch entsprechende Bohrungen oder Befestigungsmöglichkeiten.
FAQ – Häufig gestellte Fragen zu DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N
Was ist die Hauptfunktion eines MOSFETs auf einem Entwicklerboard?
Ein MOSFET auf einem Entwicklerboard dient als elektronischer Schalter. Er kann verwendet werden, um sehr schnell und mit geringen Verlusten hohe Ströme und Spannungen zu schalten oder zu steuern, basierend auf einem kleineren Steuersignal am Gate. Dies ermöglicht die Ansteuerung von leistungshungrigen Komponenten wie Motoren, Heizungen oder Lampen durch Mikrocontroller oder andere Logikschaltungen.
Ist der IRF9540N für Logikpegel-Ansteuerungen geeignet?
Der IRF9540N ist ein P-Kanal Power MOSFET. Während er mit Spannungen ab 5V gut schaltet, ist es ratsam, die spezifische Gate-Source-Schwellenspannung (Vgs(th)) des jeweiligen MOSFETs zu prüfen und sicherzustellen, dass die Ansteuerspannung ausreicht, um einen niedrigen Einschaltwiderstand (Rds(on)) zu erreichen. Für eine optimale Leistung, insbesondere bei hohen Strömen, wird oft eine Ansteuerspannung von 10V oder mehr empfohlen, was die direkte Ansteuerung durch einige Mikrocontroller erschweren kann. Externe Treiberschaltungen können hier Abhilfe schaffen.
Welche Kühlung wird für den IRF9540N auf dem Entwicklerboard empfohlen?
Bei Nennstromwerten und typischen Anwendungsszenarien ist die Wärmeableitung durch das Board selbst oft ausreichend. Wenn jedoch mit Strömen gearbeitet wird, die sich den maximalen Spezifikationen des IRF9540N nähern (z.B. über 10-15A über längere Zeit), ist die Anbringung eines Kühlkörpers direkt am MOSFET-Gehäuse (TO-220) dringend empfohlen, um Überhitzung und Schäden zu vermeiden.
Kann das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N mit Wechselstrom (AC) verwendet werden?
Nein, der IRF9540N ist ein Halbleiterbauteil, das für Gleichstromanwendungen (DC) konzipiert ist. Er kann nicht direkt mit Wechselstrom (AC) verwendet werden, da er für das Schalten von Strömen in einer Richtung ausgelegt ist und bei AC-Anwendung beschädigt werden könnte. Für AC-Anwendungen sind andere Schaltelemente wie Relais oder TRIACs erforderlich.
Wie unterscheidet sich ein P-Kanal MOSFET wie der IRF9540N von einem N-Kanal MOSFET?
Der Hauptunterschied liegt in der Polarität und der Art der Ansteuerung. Ein P-Kanal MOSFET (wie der IRF9540N) wird durch eine negative Gate-Source-Spannung (Vgs) eingeschaltet und schaltet Strom zwischen Source und Drain. Ein N-Kanal MOSFET wird durch eine positive Gate-Source-Spannung eingeschaltet. P-Kanal MOSFETs werden oft verwendet, um die „High-Side“ von Lasten zu schalten, d.h. die Verbindung zur positiven Versorgungsspannung zu unterbrechen oder herzustellen.
Ist das Entwicklerboard für den Einsatz im Außenbereich geeignet?
Das DEBO COM MOSFET – Entwicklerboards – MOSFET, IRF9540N ist für den Einsatz in geschützten Umgebungen konzipiert. Es ist nicht für den direkten Kontakt mit Feuchtigkeit, Staub oder extremen Temperaturen außerhalb seines spezifizierten Betriebsbereichs ausgelegt. Für Außenanwendungen ist eine entsprechende Gehäusekonstruktion oder eine Anpassung der Schaltung mit zusätzlichen Schutzmaßnahmen erforderlich.
Welche Art von Mikrocontrollern kann dieses MOSFET-Board ansteuern?
Dieses Entwicklerboard kann grundsätzlich von jedem Mikrocontroller angesteuert werden, der ein geeignetes Steuersignal ausgeben kann. Da der IRF9540N ein P-Kanal MOSFET ist, wird er mit einer negativen Gate-Source-Spannung eingeschaltet. Viele Mikrocontroller geben jedoch positive Spannungen aus. Daher sind oft Schaltungen mit Pegelwandlern oder dedizierten MOSFET-Treibern notwendig, um eine optimale Ansteuerung vom Mikrocontroller auf das MOSFET-Board zu gewährleisten, insbesondere wenn eine schnelle Schaltfrequenz oder volle Leistung gefordert ist.
