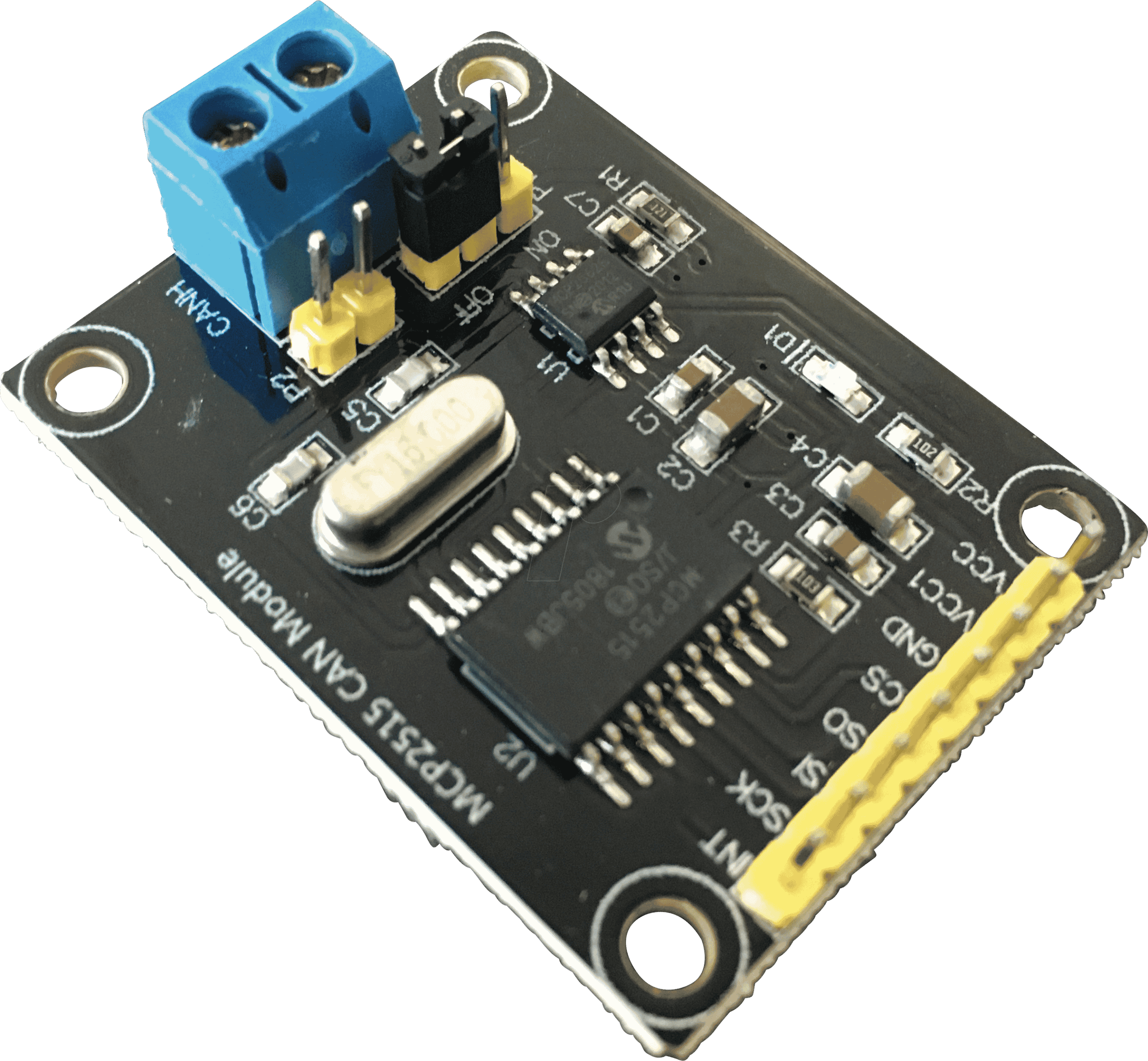

Maximieren Sie Ihre Embedded-Projekte mit dem DEBO CAN MODUL – Entwicklerboards – CAN-Modul, MCP2515 / MCP2562
Für Ingenieure, Entwickler und Hobbyisten, die robuste und zuverlässige Kommunikationsschnittstellen in ihren Embedded-Systemen benötigen, bietet das DEBO CAN MODUL – Entwicklerboards – CAN-Modul, MCP2515 / MCP2562 die ideale Lösung. Dieses spezialisierte CAN-Modul überwindet die Einschränkungen einfacherer Kommunikationsprotokolle, indem es die leistungsstarken und weit verbreiteten Controller MCP2515 und Transceiver MCP2562 integriert, um eine nahtlose und fehlerfreie Datenübertragung in anspruchsvollen Umgebungen zu gewährleisten.
Innovative CAN-Kommunikation für Anspruchsvolle Anwendungen
Das Herzstück des DEBO CAN MODUL bildet die Kombination aus dem Microchip MCP2515 CAN-Controller und dem MCP2562 CAN-Transceiver. Diese bewährte Duo ermöglicht die Implementierung des Controller Area Network (CAN)-Protokolls, welches sich durch seine hohe Störfestigkeit, Echtzeitfähigkeit und Dezentralisierung auszeichnet. Während viele Standard-Entwicklerboards auf einfachere serielle Schnittstellen wie UART zurückgreifen, die anfälliger für Störungen sind und sich weniger für verteilte Systeme eignen, eröffnet das DEBO CAN MODUL die Welt der industriellen Kommunikation. Dies macht es zur überlegenen Wahl für Projekte, bei denen Datenintegrität und Zuverlässigkeit oberste Priorität haben, wie beispielsweise in der Automobiltechnik, industriellen Automatisierung, Medizintechnik oder IoT-Anwendungen mit kritischen Datenströmen.
Schlüsselfunktionen und Vorteile des DEBO CAN MODUL
- Robuste CAN-Implementierung: Nutzt den bewährten MCP2515 CAN-Controller für die Protokollverwaltung und den MCP2562 CAN-Transceiver für die physikalische Busschnittstelle, was eine überlegene Leistung und Zuverlässigkeit im Vergleich zu einfachen seriellen Verbindungen bietet.
- Hohe Störfestigkeit: Das CAN-Protokoll ist inhärent gegen elektromagnetische Störungen (EMI) geschützt, was es ideal für raue industrielle und automotive Umgebungen macht.
- Echtzeitfähigkeit: Ermöglicht die deterministische Datenübertragung, unerlässlich für zeitkritische Anwendungen, bei denen Latenz minimiert werden muss.
- Einfache Integration: Entwickelt für eine unkomplizierte Anbindung an gängige Mikrocontroller-Plattformen über SPI-Schnittstellen.
- Skalierbarkeit: Das CAN-Protokoll unterstützt die einfache Erweiterung des Netzwerks um weitere Knotenpunkte.
- Kosteneffiziente Lösung: Bietet die Leistungsfähigkeit von CAN zu einem attraktiven Preis für Entwickler und Kleinserien.
Technische Spezifikationen und Leistungsmerkmale
Das DEBO CAN MODUL ist sorgfältig konzipiert, um Entwicklern eine zuverlässige und leistungsstarke CAN-Schnittstelle zur Verfügung zu stellen. Die Hauptkomponenten, der MCP2515 Controller und der MCP2562 Transceiver, sind führende Industrielösungen, die für ihre Zuverlässigkeit und Leistung bekannt sind. Der MCP2515 fungiert als CAN-Protokoll-Controller, der die gesamte CAN-Nachrichtenverarbeitung übernimmt, einschließlich Senden, Empfangen, Filtern und Pufferung. Er kommuniziert mit dem Host-Mikrocontroller über eine standardisierte SPI-Schnittstelle (Serial Peripheral Interface), die eine hohe Datenrate und einfache Anbindung ermöglicht. Der MCP2562 ist ein hochzuverlässiger CAN-Transceiver, der die logischen Signale des Controllers in differentielle Signale für die CAN-Busleitung umwandelt und umgekehrt. Dies gewährleistet eine robuste und störungsfreie physikalische Verbindung zum CAN-Bus.
Das Modul unterstützt verschiedene CAN-Datenraten, was eine Anpassung an unterschiedliche Netzwerkgeschwindigkeiten ermöglicht. Die integrierte Fehlererkennung und -behandlung des CAN-Protokolls, wie CRC-Prüfung und ACK-Slots, trägt maßgeblich zur Datenintegrität bei. Die SPI-Kommunikation erfolgt typischerweise mit Frequenzen bis zu 10 MHz, was eine schnelle Abwicklung von CAN-Nachrichten erlaubt. Die Spannungsversorgung des Moduls ist flexibel gestaltet, um Kompatibilität mit gängigen Mikrocontroller-Systemen zu gewährleisten.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| CAN-Controller | Microchip MCP2515 |
| CAN-Transceiver | Microchip MCP2562 |
| Kommunikation zum Host | SPI (Serial Peripheral Interface) |
| Unterstützte CAN-Baudraten | Bis zu 1 Mbps (konfigurierbar) |
| Betriebsspannung | Typischerweise 3.3V oder 5V (abhängig von der spezifischen Modulvariante und externer Beschaltung) |
| Fehlererkennung | Standard CAN-Fehlererkennungsmechanismen (CRC, ACK, Stuffing etc.) |
| Schnittstellen-Anschlüsse | Stiftleisten für SPI und CAN-Bus |
| Anwendungsbereiche | Automobilindustrie, industrielle Automatisierung, Robotik, Medizintechnik, IoT, Embedded-System-Entwicklung |
Umfassende Anwendungsfelder und Integrationsmöglichkeiten
Das DEBO CAN MODUL ist eine vielseitige Komponente, die in einer Vielzahl von Branchen und Projekten eingesetzt werden kann, wo eine zuverlässige und deterministische Kommunikation unerlässlich ist. In der Automobilindustrie spielt CAN eine zentrale Rolle bei der Vernetzung von Steuergeräten (ECUs) für Motorsteuerung, Infotainment, Sicherheitssysteme und Fahrerassistenzsysteme. Mit diesem Modul können Entwickler eigene Diagnosetools erstellen oder benutzerdefinierte Steuerungsmodule integrieren.
In der industriellen Automatisierung ermöglicht das Modul die Vernetzung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS). Dies ist entscheidend für die Schaffung intelligenter Fertigungslinien, Prozessüberwachungssysteme und Robotikanwendungen, die eine präzise Koordination und Echtzeitdaten erfordern. Die hohe Störfestigkeit des CAN-Protokolls ist hier von unschätzbarem Wert.
Im Bereich der Medizintechnik ist die Datenintegrität von höchster Bedeutung. CAN-basierte Systeme eignen sich für die Vernetzung von medizinischen Geräten, von Infusionspumpen bis hin zu bildgebenden Systemen, wo fehlerfreie Datenübertragung Leben retten kann. Entwickler können das DEBO CAN MODUL nutzen, um neue medizinische Geräte zu prototypisieren oder bestehende zu verbessern.
Auch im aufstrebenden Feld des Internet of Things (IoT) findet das Modul Anwendung. Für dezentrale Sensornetzwerke, die kritische Umwelt- oder Zustandsdaten sammeln, bietet CAN eine robustere Alternative zu weniger zuverlässigen Protokollen. Dies ist besonders relevant für industrielle IoT-Anwendungen (IIoT), wo Ausfälle kostspielige Konsequenzen haben können.
Die Integration in bestehende oder neue Embedded-System-Designs wird durch die standardisierte SPI-Schnittstelle vereinfacht. Gängige Mikrocontroller-Familien wie AVR, ARM Cortex-M oder ESP32 können problemlos mit dem DEBO CAN MODUL verbunden werden. Dies ermöglicht die Entwicklung maßgeschneiderter Lösungen für spezifische Anforderungen, von einfachen Datenlogger bis hin zu komplexen Steuerungssystemen.
Häufig gestellte Fragen zu DEBO CAN MODUL – Entwicklerboards – CAN-Modul, MCP2515 / MCP2562
Was ist der Hauptvorteil der Verwendung des DEBO CAN MODUL gegenüber einer einfachen seriellen UART-Verbindung?
Der Hauptvorteil liegt in der Robustheit und Zuverlässigkeit der CAN-Kommunikation. CAN ist von Natur aus resistent gegen elektromagnetische Störungen, bietet eine deterministische Datenübertragung für Echtzeitanwendungen und verfügt über fortschrittliche Fehlererkennungsmechanismen, die bei UART-Verbindungen nicht vorhanden sind. Dies macht es ideal für kritische und industrielle Umgebungen.
Welche Arten von Mikrocontrollern können mit dem DEBO CAN MODUL verwendet werden?
Das Modul verwendet eine SPI-Schnittstelle, was es mit einer Vielzahl von Mikrocontrollern kompatibel macht, die über SPI verfügen. Dazu gehören gängige Architekturen wie AVR, ARM Cortex-M (z.B. STM32, nRF), ESP32 und viele andere. Die Software-Bibliotheken für den MCP2515 sind weit verbreitet und gut dokumentiert.
Ist eine spezielle Treiberinstallation auf dem Host-Mikrocontroller erforderlich?
Ja, um mit dem MCP2515 auf dem Modul zu kommunizieren, muss eine entsprechende Software-Bibliothek oder ein Treiber auf dem Host-Mikrocontroller implementiert werden. Diese Bibliotheken sind oft von Herstellern der Mikrocontroller-Plattformen oder von Drittanbietern verfügbar.
Unterstützt das Modul alle CAN-Protokollstandards?
Das Modul implementiert das Standard-CAN-Protokoll gemäß ISO 11898. Es unterstützt sowohl klassische CAN-Nachrichtenformate als auch erweiterte Formate, abhängig von der Implementierung auf dem Host-Mikrocontroller.
Wie wird das CAN-Bus-Kabel am Modul angeschlossen?
Das Modul verfügt in der Regel über Schraubklemmen oder Stiftleisten, an denen die CAN-High (CAN H) und CAN-Low (CAN L) Leitungen sowie die Masse (GND) angeschlossen werden können. Es ist wichtig, auf die korrekte Polarität zu achten und ggf. Terminierungswiderstände entsprechend der Buskonfiguration zu verwenden.
Benötigt das Modul Terminierungswiderstände?
Ja, für einen funktionierenden CAN-Bus sind an beiden Enden des Busses Terminierungswiderstände (typischerweise 120 Ohm) erforderlich, um Reflexionen zu vermeiden. Ob diese im Modul integriert sind oder extern angebracht werden müssen, hängt vom spezifischen Design des Moduls ab. Oftmals sind sie als Lötjumper oder steckbare Widerstände vorgesehen.
Ist das DEBO CAN MODUL für den Einsatz in Hochtemperaturbereichen geeignet?
Die Leistung und Zuverlässigkeit der integrierten Komponenten (MCP2515 und MCP2562) liegen im industriellen Standardbereich. Für extreme Temperaturbereiche über die üblichen Betriebsspezifikationen (oft -40°C bis +85°C oder +125°C) hinaus, sollten die Datenblätter der einzelnen Komponenten konsultiert und ggf. eine kühlere Montage oder zusätzliche Kühlmaßnahmen in Betracht gezogen werden.
