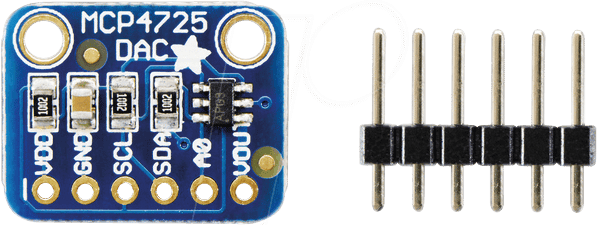

Entfessle dein kreatives Potenzial mit dem DEBO BO I2C Breakout-Board (MCP4725)
Du bist ein Tüftler, ein Erfinder, ein Macher? Du liebst es, elektronische Schaltungen zu entwerfen, Prototypen zu bauen und deine Ideen zum Leben zu erwecken? Dann ist das DEBO BO I2C Breakout-Board mit dem MCP4725 Digital-Analog-Wandler (DAC) genau das Richtige für dich! Dieses kleine, aber leistungsstarke Board öffnet dir die Tür zu einer Welt voller kreativer Möglichkeiten und ermöglicht es dir, präzise analoge Signale mit minimalem Aufwand zu erzeugen.
Stell dir vor, du könntest die Helligkeit einer LED stufenlos dimmen, die Drehzahl eines Motors exakt steuern oder komplexe Audiosignale generieren – alles gesteuert von deinem Mikrocontroller über die einfache und weit verbreitete I2C-Schnittstelle. Mit dem DEBO BO I2C Breakout-Board wird diese Vision Realität. Es ist mehr als nur ein Bauteil, es ist ein Werkzeug, das deine Kreativität beflügelt und dir hilft, deine Projekte auf das nächste Level zu heben.
Präzision und Flexibilität in einem kompakten Format
Das Herzstück des DEBO BO I2C Breakout-Boards ist der MCP4725, ein hochpräziser 12-Bit Digital-Analog-Wandler (DAC). Dieser Chip ermöglicht es dir, digitale Werte in analoge Spannungen umzuwandeln, und das mit einer Auflösung, die selbst anspruchsvollste Anwendungen zufriedenstellt. Dank der I2C-Schnittstelle ist die Kommunikation mit dem Board denkbar einfach. Du benötigst lediglich zwei Drähte (SDA und SCL) sowie eine Stromversorgung, um loslegen zu können. Die I2C-Adresse des Boards ist konfigurierbar, sodass du mehrere DACs auf demselben Bus verwenden kannst, ohne in Konflikte zu geraten.
Das Breakout-Board ist so konzipiert, dass es sich nahtlos in deine bestehenden Projekte integrieren lässt. Es verfügt über standardisierte 2,54 mm Pin-Abstände, die mit Breadboards und Lochrasterplatinen kompatibel sind. Die gut beschrifteten Anschlüsse erleichtern die Verdrahtung und minimieren das Risiko von Fehlern. Egal, ob du ein erfahrener Elektronikexperte oder ein Anfänger bist, mit diesem Board wirst du schnell und einfach Ergebnisse erzielen.
Die wichtigsten Vorteile auf einen Blick:
- Hochpräziser 12-Bit DAC (MCP4725): Für exakte analoge Signale.
- Einfache I2C-Kommunikation: Unkomplizierte Ansteuerung über Mikrocontroller.
- Konfigurierbare I2C-Adresse: Ermöglicht die Verwendung mehrerer DACs auf einem Bus.
- Breadboard-freundliches Design: Einfache Integration in bestehende Projekte.
- Kompakte Bauweise: Spart Platz auf deiner Platine.
- Gut beschriftete Anschlüsse: Erleichtern die Verdrahtung.
Anwendungsbereiche, die begeistern
Die Einsatzmöglichkeiten des DEBO BO I2C Breakout-Boards sind schier unbegrenzt. Hier sind einige Beispiele, die dich inspirieren sollen:
- Robotik: Steuerung von Motoren, Servos und anderen Aktuatoren.
- Audio: Erzeugung von Audiosignalen für Synthesizer, Effektgeräte und mehr.
- Beleuchtung: Dimmung von LEDs und Steuerung von intelligenten Beleuchtungssystemen.
- Sensorik: Auslesen und Konvertierung von analogen Sensorsignalen.
- Messtechnik: Präzise Steuerung von Testsignalen für Messgeräte.
- Industrielle Automatisierung: Steuerung von analogen Prozessen in der Industrie.
Ob du nun ein komplexes Automatisierungssystem entwickelst, einen DIY-Synthesizer baust oder einfach nur mit elektronischen Schaltungen experimentieren möchtest, das DEBO BO I2C Breakout-Board ist der perfekte Partner für deine Projekte. Es ist ein vielseitiges Werkzeug, das dir hilft, deine Ideen in die Realität umzusetzen.
Technische Daten im Detail
Um dir einen noch besseren Überblick zu verschaffen, hier eine detaillierte Auflistung der technischen Spezifikationen:
| Merkmal | Wert |
|---|---|
| Chip | MCP4725 |
| Auflösung | 12 Bit |
| Schnittstelle | I2C |
| I2C-Adresse | Konfigurierbar (0x60 – 0x67) |
| Ausgangsspannung | 0V bis VDD |
| Versorgungsspannung | 2.7V bis 5.5V |
| Betriebstemperatur | -40°C bis +125°C |
| Abmessungen | Ca. 20mm x 15mm |
Starte noch heute dein nächstes Projekt!
Warte nicht länger und bestelle jetzt dein DEBO BO I2C Breakout-Board mit dem MCP4725 DAC. Es ist der Schlüssel, um deine kreativen Visionen zu verwirklichen und deine elektronischen Projekte auf ein neues Level zu heben. Lass dich von den unzähligen Möglichkeiten inspirieren und entdecke die Freude am Tüfteln und Erfinden!
FAQ – Häufig gestellte Fragen zum DEBO BO I2C Breakout-Board
Was ist ein Digital-Analog-Wandler (DAC) und wofür brauche ich ihn?
Ein Digital-Analog-Wandler (DAC) ist ein elektronisches Bauelement, das digitale Werte (z.B. Binärzahlen) in analoge Spannungen oder Ströme umwandelt. Du benötigst einen DAC, wenn du einen Mikrocontroller oder Computer verwenden möchtest, um analoge Geräte wie Motoren, LEDs oder Lautsprecher zu steuern. Der Mikrocontroller selbst kann nur digitale Signale ausgeben, daher ist ein DAC erforderlich, um diese in analoge Signale umzuwandeln, die von den analogen Geräten verstanden werden können.
Wie schließe ich das DEBO BO I2C Breakout-Board an meinen Mikrocontroller an?
Das Anschließen des DEBO BO I2C Breakout-Boards ist denkbar einfach. Du benötigst lediglich vier Verbindungen:
- VCC: Verbinde diesen Pin mit der Versorgungsspannung deines Mikrocontrollers (2.7V bis 5.5V).
- GND: Verbinde diesen Pin mit der Masse (Ground) deines Mikrocontrollers.
- SDA: Verbinde diesen Pin mit dem SDA (Serial Data) Pin deines Mikrocontrollers.
- SCL: Verbinde diesen Pin mit dem SCL (Serial Clock) Pin deines Mikrocontrollers.
Achte darauf, dass die Versorgungsspannung des Boards mit der Versorgungsspannung deines Mikrocontrollers kompatibel ist.
Wie finde ich die richtige I2C-Adresse für mein Board?
Das DEBO BO I2C Breakout-Board verfügt über eine konfigurierbare I2C-Adresse. Standardmäßig ist die Adresse 0x60. Du kannst die Adresse jedoch ändern, indem du die A0-Adresseingabe auf dem Board änderst. Hier ist eine Tabelle, die die Adressen basierend auf der A0-Einstellung zeigt:
| A0 | I2C-Adresse |
|---|---|
| GND | 0x60 |
| VDD | 0x61 |
| Nicht verbunden | 0x62 |
Du musst in deinem Code die entsprechende I2C-Adresse angeben, um mit dem Board kommunizieren zu können.
Kann ich mehrere DEBO BO I2C Breakout-Boards an einem Mikrocontroller verwenden?
Ja, du kannst mehrere DEBO BO I2C Breakout-Boards an einem Mikrocontroller verwenden, solange du sicherstellst, dass jedes Board eine eindeutige I2C-Adresse hat. Wie bereits erwähnt, kannst du die I2C-Adresse über den A0-Pin konfigurieren. Stelle sicher, dass jedes Board eine andere Adresse hat, um Konflikte auf dem I2C-Bus zu vermeiden.
Welche Programmiersprachen und Bibliotheken kann ich verwenden, um das Board anzusteuern?
Du kannst das DEBO BO I2C Breakout-Board mit einer Vielzahl von Programmiersprachen und Bibliotheken ansteuern, darunter:
- Arduino: Es gibt spezielle Bibliotheken für den MCP4725, die die Ansteuerung des Boards vereinfachen.
- Python: Mit der `smbus`-Bibliothek kannst du direkt über I2C kommunizieren.
- C/C++: Du kannst die I2C-Schnittstelle direkt ansprechen, was dir maximale Kontrolle gibt.
Die Wahl der Programmiersprache hängt von deinem Mikrocontroller und deinen persönlichen Vorlieben ab.
Wie genau ist der MCP4725 DAC auf dem Breakout-Board?
Der MCP4725 ist ein 12-Bit DAC, was bedeutet, dass er 2^12 = 4096 verschiedene Ausgangsspannungen erzeugen kann. Die Genauigkeit des DAC hängt von verschiedenen Faktoren ab, wie z.B. der Versorgungsspannung, der Temperatur und den Toleranzen der internen Komponenten. In der Regel liegt die Genauigkeit jedoch im Bereich von wenigen Millivolt.
Was passiert, wenn ich die Versorgungsspannung des Boards verpolt anschließe?
Eine Verpolung der Versorgungsspannung kann das DEBO BO I2C Breakout-Board beschädigen. Es ist wichtig, die Polarität beim Anschließen der Stromversorgung sorgfältig zu überprüfen, um Schäden zu vermeiden. Wenn du dir unsicher bist, verwende ein Multimeter, um die Polarität der Spannungsquelle zu überprüfen, bevor du sie an das Board anschließt.
Wo finde ich Beispiele und Tutorials für die Verwendung des DEBO BO I2C Breakout-Boards?
Im Internet gibt es eine Vielzahl von Beispielen und Tutorials für die Verwendung des MCP4725 DAC und ähnlicher I2C-Breakout-Boards. Eine einfache Google-Suche nach „MCP4725 Arduino tutorial“ oder „MCP4725 Python example“ wird dir viele nützliche Ressourcen liefern. Außerdem findest du oft in den Dokumentationen der verwendeten Mikrocontroller-Plattformen (z.B. Arduino) Beispiele für die I2C-Kommunikation.
