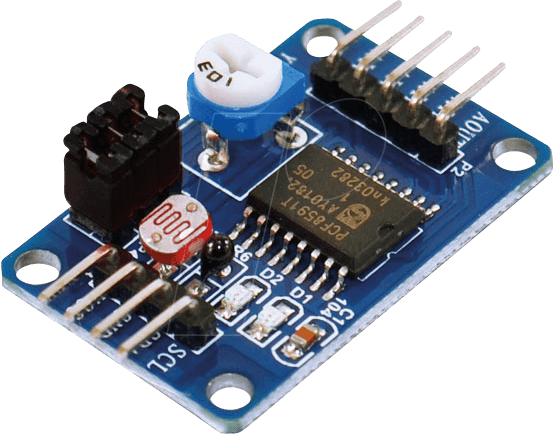

DEBO ADC PCF8591: Ihr Schlüssel zu präziser Sensorintegration und Signalwandlung
Sie benötigen eine zuverlässige und vielseitige Lösung zur Erfassung analoger Messwerte und zur Generierung analoger Steuersignale in Ihren Elektronikprojekten? Das DEBO ADC PCF8591 Entwicklerboard mit AD-DA-Konverter ist die ideale Wahl für Ingenieure, Hobbyisten und Maker, die eine präzise und einfach zu integrierende Komponente für die Schnittstellen-Entwicklung suchen. Dieses Board schließt die Lücke zwischen der analogen Sensorwelt und der digitalen Verarbeitung und ermöglicht Ihnen die nahtlose Erfassung von Spannungen und die Ausgabe von Steuersignalen für vielfältige Anwendungen.
Umfassende analoge Datenerfassung und -generierung
Das Herzstück des DEBO ADC PCF8591 ist der multifunktionale PCF8591 Chip von NXP Semiconductors, ein energieeffizienter 8-Bit-Analog-Digital-Konverter (ADC) und Digital-Analog-Konverter (DAC). Dieses Entwicklerboard bietet eine integrierte Lösung, um die Herausforderungen bei der Anbindung von analogen Sensoren an digitale Mikrocontroller-Systeme zu meistern. Statt mehrere diskrete Komponenten zu verwenden oder komplexe Schaltungen zu entwerfen, erhalten Sie mit dem DEBO ADC PCF8591 eine kompakte und optimierte Plattform für Ihre Anforderungen.
Überlegene Vorteile des DEBO ADC PCF8591 Entwicklerboards
- Integrierte AD- und DA-Wandlung: Das Board kombiniert einen 4-Kanal-ADC zur Erfassung von analogen Signalen und einen 1-Kanal-DAC zur Ausgabe von analogen Spannungen auf einer einzigen Platine. Dies reduziert die Komplexität Ihrer Hardware-Designs erheblich.
- I²C-Schnittstelle: Die Kommunikation mit dem PCF8591 Chip erfolgt über die weit verbreitete I²C-Schnittstelle. Dies ermöglicht eine einfache Anbindung an praktisch jeden modernen Mikrocontroller, wie Arduino, Raspberry Pi, ESP32 und viele mehr, mit nur wenigen Leitungen.
- Programmierbare Eingangskanäle: Der ADC verfügt über vier konfigurierbare analoge Eingangskanäle. Dies erlaubt die gleichzeitige Erfassung von bis zu vier unterschiedlichen analogen Messwerten, wie z.B. Temperatur, Feuchtigkeit, Lichtintensität oder Spannungssignalen.
- Onboard-Potentiometer: Zur einfachen Erprobung und Demonstration der DAC-Funktionalität ist ein Potentiometer direkt auf dem Board integriert. Dies ermöglicht eine intuitive Einstellung der Ausgangsspannung ohne externe Bauteile.
- Flexible Spannungsbereiche: Der PCF8591 Chip unterstützt eine breite Palette von Versorgungs- und Eingangsspannungen, was eine hohe Flexibilität für verschiedene Anwendungen und Stromversorgungen gewährleistet.
- Energieeffizientes Design: Der PCF8591 ist für seinen geringen Stromverbrauch bekannt, was ihn ideal für batteriebetriebene oder stromsparende Projekte macht.
- Robuste Bauweise: Das Entwicklerboard ist für den Einsatz in verschiedenen Umgebungen konzipiert und bietet eine zuverlässige Leistung für Ihre Entwicklungs- und Prototyping-Phasen.
Technische Spezifikationen und Design-Merkmale
Das DEBO ADC PCF8591 Entwicklerboard ist sorgfältig konstruiert, um maximale Funktionalität und Benutzerfreundlichkeit zu bieten. Die Bestückung mit hochwertigen Komponenten und eine optimierte Leiterbahnführung gewährleisten eine stabile und präzise Signalverarbeitung.
| Merkmal | Spezifikation |
|---|---|
| ADC Auflösung | 8-Bit |
| Anzahl ADC Kanäle | 4 (konfigurierbar) |
| Anzahl DAC Kanäle | 1 |
| Kommunikationsschnittstelle | I²C (bis zu 400 kHz) |
| Versorgungsspannung (VCC) | 2,5 V bis 5,5 V |
| Eingangsspannung Bereich (ADC) | VSS bis VDD (variabel je nach Konfiguration) |
| Ausgangsspannung Bereich (DAC) | 0 V bis VDD (variabel je nach Konfiguration) |
| Integrierte Komponenten | NXP PCF8591 Chip, diverse passive Bauteile, onboard Potentiometer |
| Abmessungen | Kompakt, ideal für Breadboards und Gehäuseintegration |
| Einsatzmöglichkeiten | Sensor-Datenerfassung, Steuerung analoger Aktoren, Signalgenerierung, Lernplattform für analoge Signalverarbeitung |
Erweitern Sie Ihre Projektmöglichkeiten: Anwendungsgebiete
Das DEBO ADC PCF8591 Entwicklerboard eröffnet eine Fülle von Möglichkeiten für Ihre Elektronikprojekte. Ob Sie komplexe Messaufgaben lösen, Ihre eigenen Steuerungssysteme entwickeln oder tiefere Einblicke in die Welt der analogen Signalverarbeitung gewinnen möchten, dieses Board ist Ihr verlässlicher Partner.
Umweltmonitoring und Sensornetzwerke
Integrieren Sie analoge Sensoren für Temperatur, Luftfeuchtigkeit, Druck oder Lichtintensität, um detaillierte Daten über Ihre Umgebung zu sammeln. Verbinden Sie mehrere dieser Boards über I²C, um ein robustes Sensornetzwerk für intelligente Gebäude, Landwirtschaft oder wissenschaftliche Forschung aufzubauen.
Industrielle Automatisierung und Prozesssteuerung
Nutzen Sie die präzise Datenerfassung, um kritische Prozessparameter in industriellen Anwendungen zu überwachen. Die DAC-Funktionalität ermöglicht die Steuerung von Aktoren wie Ventilen, Motoren oder Heizungselementen, um eine präzise Regelung von Abläufen zu realisieren.
Robotik und Mechatronik
Erfassen Sie analoge Signale von Schaltern, Joysticks oder Federwegsensoren, um die Interaktion Ihres Roboters mit der physischen Welt zu steuern. Nutzen Sie den DAC, um Servomotoren präzise anzusteuern oder analoge Feedback-Signale zu generieren.
Audio- und Signalverarbeitungsprojekte
Für fortgeschrittene Projekte kann der PCF8591 als einfacher ADC zur Erfassung von Audiosignalen oder als DAC zur Generierung von Tönen und einfachen Wellenformen eingesetzt werden. Dies ist eine kostengünstige Möglichkeit, die Grundlagen der Audioelektronik zu erforschen.
Bildung und Prototyping
Das DEBO ADC PCF8591 ist eine hervorragende Lernplattform. Es ermöglicht angehenden Ingenieuren und Hobbyisten, die Grundlagen der analogen-digitalen Konvertierung, der I²C-Kommunikation und der Sensorintegration praktisch zu erfahren. Die einfache Handhabung beschleunigt den Prototyping-Prozess erheblich.
FAQ – Häufig gestellte Fragen zu DEBO ADC PCF8591 – Entwicklerboards – AD-DA Konverter, PCF8591
Wie viele analoge Eingänge hat das DEBO ADC PCF8591 Board?
Das DEBO ADC PCF8591 Entwicklerboard verfügt über vier separate analoge Eingangskanäle. Diese können einzeln oder kombiniert genutzt werden, um verschiedene analoge Signale gleichzeitig zu erfassen.
Welche Mikrocontroller sind mit dem DEBO ADC PCF8591 kompatibel?
Dank der I²C-Schnittstelle ist das Board mit nahezu jedem Mikrocontroller-System kompatibel, das I²C unterstützt. Dazu gehören populäre Plattformen wie Arduino (Uno, Mega, Nano), Raspberry Pi (alle Modelle), ESP8266, ESP32 und viele andere.
Ist der PCF8591 Chip für hochpräzise Messungen geeignet?
Der PCF8591 ist ein 8-Bit-Konverter, was eine Auflösung von 256 Schritten über den gesamten Spannungsbereich bietet. Für Anwendungen, die höchste Präzision erfordern, wie z.B. medizinische Geräte oder hochgenaue Laborinstrumente, könnten spezialisiertere 10-Bit- oder 12-Bit-ADCs notwendig sein. Für viele allgemeine Messaufgaben und hobbybasierte Projekte ist die Genauigkeit des PCF8591 jedoch mehr als ausreichend.
Kann das Board direkt an Sensoren mit unterschiedlichen Spannungsebenen angeschlossen werden?
Ja, die analogen Eingänge des PCF8591 können so konfiguriert werden, dass sie einen Bereich von VSS bis VDD erfassen. Sie müssen jedoch sicherstellen, dass die Ausgangsspannung des von Ihnen verwendeten Sensors innerhalb des zulässigen Eingangsspannungsbereichs des PCF8591 liegt, welcher durch die Versorgungsspannung des Boards bestimmt wird. Gegebenenfalls sind Spannungspegelwandler oder Spannungsteiler notwendig.
Wie wird die Ausgangsspannung des DACs eingestellt?
Die Ausgangsspannung des DACs wird digital über die I²C-Schnittstelle vom Mikrocontroller aus gesteuert. Sie senden einfach einen digitalen Wert, der dann vom PCF8591 in eine entsprechende analoge Spannung umgewandelt und über den DAC-Ausgang bereitgestellt wird. Das integrierte Potentiometer dient zur manuellen Einstellung und Demonstration.
Welche Softwarebibliotheken sind für die Nutzung des DEBO ADC PCF8591 verfügbar?
Für die gängigsten Mikrocontroller-Plattformen wie Arduino gibt es oft fertige Bibliotheken, die die I²C-Kommunikation mit dem PCF8591 vereinfachen. Diese Bibliotheken ermöglichen eine einfache Konfiguration und Auslesung der ADC-Kanäle sowie die Einstellung der DAC-Ausgangsspannung.
Ist das Board für den Einsatz im Außenbereich geeignet?
Das Board selbst ist nicht für den direkten Einsatz im Freien oder in extremen Umgebungen konzipiert. Es ist für den Einsatz in geschützten Umgebungen wie Gehäusen, Werkstätten oder Innenräumen gedacht. Für Außeneinsätze muss es entsprechend vor Witterungseinflüssen geschützt werden.
