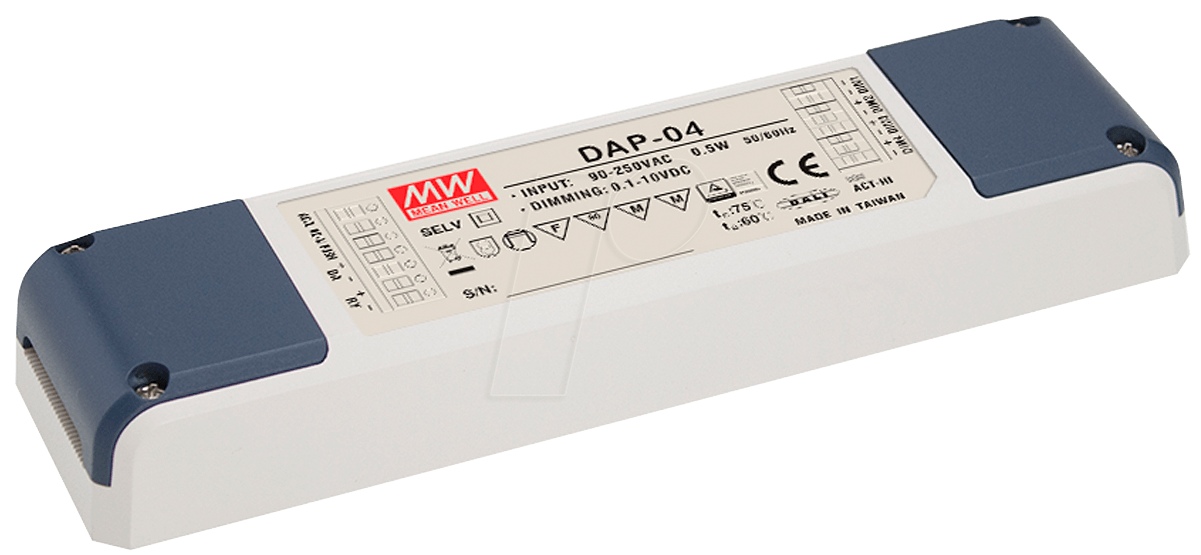

Präzise Lichtsteuerung für anspruchsvolle Projekte: Der DAP-04 DALI-PWM-Konverter
Wenn Sie eine präzise und flexible Steuerung von dimmbaren LED-Leuchten benötigen, die über das Standard-DALI-Protokoll hinausgeht, bietet der DAP-04 DALI-PWM-Konverter eine leistungsstarke und zuverlässige Lösung. Dieses Gerät ist ideal für Architekten, Lichtdesigner, Systemintegratoren und anspruchsvolle Heimwerker, die maximale Kontrolle über ihre Beleuchtungssysteme wünschen und komplexe Lichtinszenierungen realisieren möchten. Er schließt die Lücke zwischen der digitalen DALI-Steuerung und der analogen PWM-Ansteuerung von Hochleistungs-LEDs.
Leistungsstarke Dimmsteuerung mit 4 Kanälen
Der DAP-04 ermöglicht die Ansteuerung von bis zu vier unabhängigen dimmbaren LED-Kanälen mit einer maximalen Stromstärke von jeweils 15000 mA. Dies gewährleistet eine hohe Kompatibilität mit einer breiten Palette von LED-Modulen, von leistungsstarken COB-Chips bis hin zu anspruchsvollen LED-Streifen. Die Konvertierung von DALI-Befehlen in PWM-Signale erfolgt mit höchster Präzision und ermöglicht eine stufenlose und flimmerfreie Dimmung. Dank der 4-Kanal-Architektur können Sie unterschiedliche Lichtfarben, Helligkeiten oder sogar separate Lichtzonen unabhängig voneinander steuern. Dies ist essenziell für die Schaffung dynamischer Lichtambiente, die auf wechselnde Anforderungen oder Tageszeiten reagieren.
Überragende Vorteile gegenüber Standardlösungen
Standard-DALI-Dimmer sind oft auf die direkte Ansteuerung von DALI-konformen Treibern beschränkt. Der DAP-04 hebt sich durch seine Fähigkeit ab, das digitale DALI-Signal in ein analoges Pulsweitenmodulations-Signal (PWM) zu wandeln. Diese Flexibilität eröffnet neue Möglichkeiten:
- Breite Kompatibilität: Ermöglicht die Ansteuerung von nicht-DALI-fähigen, aber PWM-dimmbaren LED-Modulen direkt über das DALI-System.
- Höhere Strombelastbarkeit: Bietet eine deutlich höhere Stromkapazität pro Kanal (bis zu 15000 mA) als viele integrierte DALI-Treiber, was den Einsatz von Hochleistungs-LEDs erleichtert.
- Flexibilität in der Systemintegration: Ideal für Nachrüstungen oder Projekte, bei denen die vorhandene DALI-Infrastruktur mit neuer, leistungsstarker LED-Technologie kombiniert werden soll.
- Präzise Signalumwandlung: Gewährleistet eine exakte und zuverlässige Wiedergabe der DALI-Dimmbefehle als PWM-Signale für eine optimale Lichtqualität.
- Skalierbarkeit: Mehrere DAP-04 Konverter können in einem größeren DALI-System integriert werden, um eine Vielzahl von Lichtquellen zu steuern.
Technische Spezifikationen und Design-Merkmale
Der DAP-04 wurde für eine robuste Leistung und einfache Integration entwickelt. Sein Gehäuse schützt die empfindliche Elektronik und ermöglicht eine sichere Installation in professionellen Umgebungen. Die klare Anordnung der Anschlüsse erleichtert die Verkabelung und minimiert das Risiko von Fehlern.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| DALI-Schnittstelle | Konform mit DALI-Standard (IEC 62386) |
| Ausgangssignal | Pulsweitenmodulation (PWM) |
| Anzahl Kanäle | 4 |
| Max. Strom pro Kanal | 15000 mA (15 A) |
| Max. Spannung (LED-Treiber) | Abhängig vom angeschlossenen LED-Treiber (typischerweise 12V, 24V oder höher) |
| Dimmbereich | 0-100% |
| Anschlusstyp | Schraubklemmen für DALI-Bus und LED-Ausgänge |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff |
| Umgebungstemperatur | Geeignet für den Einsatz in typischen Innenräumen, erfordert ausreichende Belüftung |
| IP-Schutzklasse | IP20 (nur für Innenanwendung) |
Anwendungsgebiete für den DAP-04 DALI-PWM-Konverter
Die Vielseitigkeit des DAP-04 macht ihn zu einer idealen Wahl für eine breite Palette von Beleuchtungsprojekten:
- Architektonische Beleuchtung: Erstellung von dynamischen Lichtstimmungen in Lobbys, Konferenzräumen, Ausstellungsflächen und Verkaufsräumen.
- Szenische Beleuchtung: Präzise Steuerung von Bühnenlicht oder Beleuchtung in Kinos und Theatern, wo feine Abstufungen und flimmerfreies Dimmen entscheidend sind.
- Einzelhandel: Akzentbeleuchtung von Produkten mit hoher Stromaufnahme, um diese optimal hervorzuheben und verschiedene Szenarien zu schaffen.
- Smart Home & KNX-Integration: Nahtlose Einbindung in bestehende Gebäudemanagementsysteme über die DALI-Schnittstelle zur Steuerung von Hochleistungs-LEDs.
- Aquarium- und Terrarienbeleuchtung: Simulation von natürlichen Lichtzyklen und Lichtintensitäten für anspruchsvolle Pflanzen- und Tierwelten.
- Spezialbeleuchtung: Steuerung von Hochleistungs-LEDs in industriellen oder wissenschaftlichen Anwendungen, die eine präzise Helligkeitsregelung erfordern.
Integration und Installation
Die Installation des DAP-04 ist unkompliziert. Er wird in den DALI-Bus integriert und fungiert als Slave-Gerät. Die DALI-Adressierung erfolgt wie gewohnt über die DALI-Schnittstelle des Lichtmanagement-Systems. Die 4 PWM-Ausgänge werden dann direkt mit den entsprechenden dimmbaren LED-Modulen oder Treibern verbunden. Achten Sie auf eine korrekte Polung der Anschlüsse und überschreiten Sie nicht die maximal zulässige Stromstärke pro Kanal, um eine Beschädigung des Geräts oder der angeschlossenen LEDs zu vermeiden. Eine ausreichende Belüftung des Installationsortes ist für den zuverlässigen Betrieb des Konverters unerlässlich.
Häufig gestellte Fragen zu DAP-04 – DALI-PWM-Konverter, 15000 mA, dimmbar, 4 Kanäle
Was ist der Hauptzweck des DAP-04 DALI-PWM-Konverters?
Der DAP-04 konvertiert digitale DALI-Signale in analoge PWM-Signale, um dimmbare LED-Leuchten, die keine eigene DALI-Schnittstelle besitzen, über ein DALI-System steuern zu können. Er ermöglicht so eine hochpräzise und leistungsstarke Dimmung.
Kann ich jede Art von dimmbaren LEDs mit dem DAP-04 verwenden?
Ja, solange die angeschlossenen LEDs eine PWM-Dimmung unterstützen und die maximale Stromstärke von 15000 mA pro Kanal nicht überschritten wird. Dies schließt die meisten Hochleistungs-LED-Module und -Streifen ein.
Ist eine separate Stromversorgung für die angeschlossenen LEDs erforderlich?
Ja, der DAP-04 selbst liefert keinen Strom für die LEDs. Sie benötigen eine separate Stromversorgung, die für die Spannung und den Strombedarf Ihrer LED-Module ausgelegt ist. Der DAP-04 steuert lediglich die Helligkeit der LEDs über das PWM-Signal.
Wie wird der DAP-04 in ein bestehendes DALI-System integriert?
Der DAP-04 wird als DALI-Slave-Gerät in den DALI-Bus integriert. Die Adressierung und Konfiguration erfolgt über ein DALI-Master-Gerät oder ein kompatibles Software-Tool.
Was bedeutet eine Stromstärke von 15000 mA pro Kanal?
15000 mA entspricht 15 Ampere. Dies ist eine sehr hohe Strombelastbarkeit pro Kanal, die den Einsatz von sehr leistungsstarken LED-Modulen oder mehreren parallel geschalteten LED-Modulen ermöglicht.
Ist der DAP-04 für den Einsatz im Freien geeignet?
Nein, der DAP-04 hat eine IP20-Schutzklasse und ist ausschließlich für den Einsatz in trockenen Innenräumen konzipiert. Für Außenanwendungen sind spezielle wetterfeste Konverter erforderlich.
Wie wird die flimmerfreie Dimmung durch den DAP-04 erreicht?
Der Konverter wandelt die feingranularen DALI-Dimmbefehle in ein hochfrequentes PWM-Signal um. Die Frequenz des PWM-Signals ist so gewählt, dass sie über die Wahrnehmungsschwelle des menschlichen Auges liegt, wodurch eine flimmerfreie Dimmung erreicht wird.
