Hochpräziser Digital-Analog-Wandler für anspruchsvolle Anwendungen
Der DAC 1220 E – ein 20-Bit-Delta-Sigma-Digital-Analog-Wandler mit SPI-Schnittstelle und 5 V Betriebsspannung im SSOP-16 Gehäuse – ist die ideale Lösung für Entwickler und Ingenieure, die höchste Präzision und Zuverlässigkeit bei der Umwandlung digitaler Signale in analoge Spannungen benötigen. Wenn Ihre Anwendung eine akkurate Audioausgabe, präzise Steuerung von Motoren, genaue Messwertaufbereitung oder anspruchsvolle Signalgenerierung erfordert, bietet dieser D/A-Wandler eine überlegene Leistung gegenüber Standardlösungen mit geringerer Auflösung oder schlechterer Linearität.
Überragende Präzision und Auflösung
Das Herzstück des DAC 1220 E bildet seine fortschrittliche 20-Bit-Delta-Sigma-Architektur. Diese Technologie ermöglicht eine außergewöhnlich hohe Auflösung, was bedeutet, dass der Wandler feinste Nuancen in digitalen Daten erfassen und in analoge Signale mit bemerkenswerter Genauigkeit umsetzen kann. Im Vergleich zu 12-Bit- oder 16-Bit-Wandlern, die oft in kostengünstigeren Geräten zu finden sind, bietet die 20-Bit-Auflösung des DAC 1220 E eine deutlich reduzierte Quantisierungsverzerrung und ein verbessertes Signal-Rausch-Verhältnis. Dies ist entscheidend für Anwendungen, bei denen jedes Bit zählt, wie z.B. in professionellen Audio-Schnittstellen, medizinischen Geräten zur Signalverarbeitung oder in präzisen Steuerungsanwendungen, wo selbst kleinste Abweichungen unerwünschte Ergebnisse liefern könnten.
Effiziente SPI-Kommunikation
Die Integration einer Serial Peripheral Interface (SPI)-Schnittstelle macht die Anbindung des DAC 1220 E an Mikrocontroller und andere digitale Systeme denkbar einfach und effizient. SPI ist ein synchrones serelles Kommunikationsprotokoll, das für seine hohe Geschwindigkeit und geringe Pin-Anzahl bekannt ist. Dies vereinfacht das Leiterplattendesign und reduziert die Anzahl der benötigten Verbindungsleitungen. Die volle Duplex-Fähigkeit von SPI ermöglicht sowohl das Senden von Daten an den Wandler als auch das Empfangen von Statusinformationen, was für die Systemüberwachung und -steuerung von Vorteil ist. Die einfache Implementierung der SPI-Kommunikation verkürzt die Entwicklungszeit und ermöglicht eine nahtlose Integration in bestehende oder neue Designs.
Robuste Leistung bei 5 V Betriebsspannung
Mit einer stabilen Betriebsspannung von 5 V ist der DAC 1220 E kompatibel mit einer Vielzahl von Mikrocontroller-Systemen und Stromversorgungen, die in vielen Embedded-Anwendungen üblich sind. Diese Spannungsebene bietet ein ausgewogenes Verhältnis zwischen Leistungsaufnahme und Signalpegel, was ihn zu einer vielseitigen Wahl für batteriebetriebene Geräte sowie für netzbetriebene Systeme macht. Die spezifizierte Betriebsspannung sorgt für eine zuverlässige und konsistente Leistung über einen breiten Temperaturbereich und unter verschiedenen Betriebsbedingungen, was die Ausfallwahrscheinlichkeit minimiert und die Langzeitstabilität des Systems gewährleistet.
Kompaktes SSOP-16 Gehäuse für flexible Integration

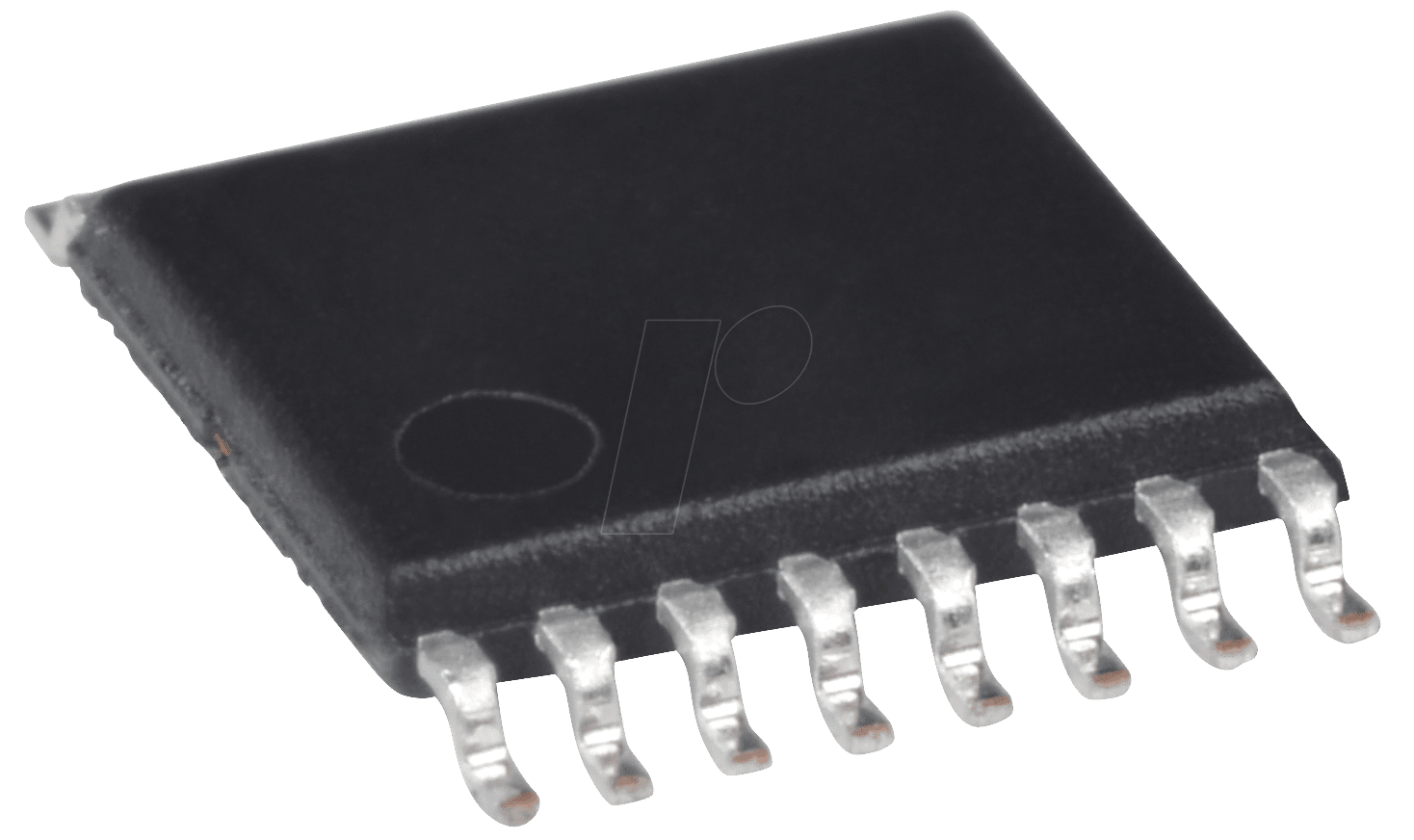

Das SSOP-16 (Shrink Small Outline Package) Gehäuse des DAC 1220 E ist für seine geringe Größe und seinen geringen Platzbedarf bekannt. Dies ist ein entscheidender Vorteil bei der Entwicklung kompakter elektronischer Geräte, wo jeder Millimeter zählt. Trotz seiner kompakten Abmessungen bietet das SSOP-16 Gehäuse eine zuverlässige elektrische Verbindung und eine gute Wärmeableitung, was für die Langlebigkeit und Leistung des Bauteils wichtig ist. Die Oberflächemontage-Fähigkeit vereinfacht den Bestückungsprozess auf Leiterplatten und unterstützt moderne Fertigungstechniken, was ihn ideal für Massenproduktionen macht.
Schlüsselfunktionen und Vorteile im Überblick
- Höchste Präzision: 20-Bit-Auflösung für überragende Signalgenauigkeit und minimale Quantisierungsverzerrung.
- Delta-Sigma-Architektur: Bietet exzellente Linearität und ein hohes Signal-Rausch-Verhältnis, ideal für anspruchsvolle Audio- und Messanwendungen.
- Effiziente SPI-Schnittstelle: Ermöglicht schnelle und unkomplizierte digitale Kommunikation mit Mikrocontrollern.
- Universelle 5 V Betriebsspannung: Kompatibel mit einer breiten Palette von elektronischen Systemen und Stromversorgungen.
- Kompaktes SSOP-16 Gehäuse: Platzsparendes Design für die Integration in kompakte Geräte.
- Zuverlässige Leistung: Entwickelt für Stabilität und Langlebigkeit in industriellen und professionellen Umgebungen.
- Vielseitige Einsatzmöglichkeiten: Von hochauflösender Audioverarbeitung bis hin zu präzisen Steuerungssystemen.
Detaillierte Spezifikationen und Materialeigenschaften
Der DAC 1220 E ist ein hochintegrierter Schaltkreis, der nach modernsten Halbleiterfertigungsprozessen hergestellt wird. Die interne Struktur basiert auf präzisionsgefertigten CMOS-Bauelementen, die für ihre geringe Leistungsaufnahme und hohe Geschwindigkeit bekannt sind. Die Delta-Sigma-Modulation wird durch eine Reihe von übertragenden Schaltern und integrierten Filtern realisiert, die eine überragende Umwandlung von digitalen zu analogen Signalen ermöglichen. Die genaue Auswahl der internen Komponenten und die sorgfältige Kalibrierung während des Herstellungsprozesses gewährleisten die spezifizierten Genauigkeitswerte über die Lebensdauer des Bauteils.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Digital-Analog-Wandler (D/A-Wandler) |
| Architektur | 20-Bit Delta-Sigma |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Betriebsspannung | 5 V DC |
| Gehäuse | SSOP-16 (Shrink Small Outline Package) |
| Auflösung | 20 Bit (max. 1.048.576 Schritte) |
| Linearität | Typisch <0.5 LSB (Least Significant Bit), gewährleistet präzise Analogausgabe. |
| Anstiegszeit | Wenige Mikrosekunden, abhängig von der Abtastrate und externen Filtern. |
| Stromaufnahme | Gering, optimiert für Effizienz in Embedded-Systemen. |
| Betriebstemperaturbereich | Standard-Industriebereich für zuverlässige Funktion. |
Anwendungsbereiche für höchste Ansprüche
Der DAC 1220 E ist aufgrund seiner herausragenden Präzision und Vielseitigkeit für eine breite Palette von anspruchsvollen Anwendungen konzipiert. In der professionellen Audio- und Musikproduktion kann er zur Erzeugung von hochauflösenden Signalgeneratoren, hochwertigen DAC-Chips in Mischpulten oder zur präzisen Steuerung von Synthesizer-Modulen eingesetzt werden. Im Bereich der Messtechnik und Instrumentierung ermöglicht er die genaue Erzeugung von Referenzspannungen für Prüfstände oder die präzise Signalaufbereitung in Oszilloskopen und Spektrumanalysatoren. Für Robotik und Automatisierung kann der DAC 1220 E zur feinfühligen Steuerung von Servomotoren und Aktuatoren verwendet werden, wo eine exakte Positionsregelung erforderlich ist. In der Medizintechnik findet er Anwendung in bildgebenden Verfahren, wo die Signalgenauigkeit entscheidend für die Diagnose ist, oder in Geräten zur Überwachung physiologischer Signale.
Optimierung der Signalqualität für Audio-Enthusiasten
Für Audio-Anwendungen ist die Reduzierung von Rauschen und Verzerrungen von größter Bedeutung. Die Delta-Sigma-Architektur des DAC 1220 E, kombiniert mit seiner hohen Auflösung, minimiert Quantisierungsfehler und Aliasing-Effekte, die in einfacheren Wandlern zu hörbaren Artefakten führen können. Dies führt zu einer klareren, detaillierteren und dynamischeren Audiowiedergabe. Die stabile 5V-Betriebsspannung und die präzise Analogausgabe ermöglichen eine akkurate Wiedergabe von Musik und professionellen Audioinhalten, ohne Kompromisse bei der Klangtreue eingehen zu müssen. Die SPI-Schnittstelle erlaubt zudem eine einfache Integration in digitale Audio-Workstations und Hi-Fi-Systeme.
Präzisionssteuerung in industriellen Systemen
In industriellen Automatisierungssystemen und der Robotik sind präzise Bewegungssteuerungen unerlässlich. Der DAC 1220 E kann als Teil eines Closed-Loop-Regelsystems verwendet werden, um Motoren mit hoher Genauigkeit zu steuern oder die Position von Roboterarmen zu regeln. Die feinen Schritte, die durch die 20-Bit-Auflösung ermöglicht werden, erlauben eine sanfte und exakte Justierung, was zu einer verbesserten Effizienz und Präzision der mechanischen Systeme führt. Die Robustheit und die stabile Leistung bei 5V sind ideal für die oft rauen Umgebungsbedingungen in industriellen Anlagen.
FAQ – Häufig gestellte Fragen zu DAC 1220 E – 20-Bit-Delta-Sigma-Digital-Analog-Wandler, SPI, 5 V, SSOP-16
Ist der DAC 1220 E für Einsteiger geeignet?
Der DAC 1220 E ist für Entwickler und Ingenieure konzipiert, die Erfahrung mit digitalen Schaltungen und Mikrocontrollern haben. Die SPI-Schnittstelle ist gut dokumentiert und die Integration ist mit den meisten Mikrocontrollern machbar. Für absolute Anfänger in der Mikrocontroller-Programmierung kann die Einarbeitung in die SPI-Kommunikation notwendig sein.
Welche Baudrate wird für die SPI-Kommunikation empfohlen?
Die maximale SPI-Baudrate hängt von den Fähigkeiten des Mikrocontrollers und den Leitungsbedingungen ab. Der DAC 1220 E unterstützt hohe Datenraten, aber für optimale Zuverlässigkeit empfehlen wir, die Spezifikationen des Mikrocontrollers zu konsultieren und Tests mit verschiedenen Baudraten durchzuführen, um die stabilste Einstellung zu finden.
Kann der DAC 1220 E auch mit anderen Spannungen als 5V betrieben werden?
Nein, der DAC 1220 E ist spezifisch für eine Betriebsspannung von 5 V ausgelegt. Eine Überschreitung dieser Spannung kann zu Schäden am Bauteil führen. Stellen Sie sicher, dass Ihre Stromversorgung stabil ist und den spezifizierten Bereich von 5 V einhält.
Welche Art von Filtern wird typischerweise nach dem DAC 1220 E eingesetzt?
Nach einem Delta-Sigma-DAC werden oft Tiefpassfilter eingesetzt, um das Abtastrauschen (Aliasing) zu reduzieren und die analoge Ausgabe zu glätten. Die Art und Ordnung des Filters hängen von der spezifischen Anwendung ab, wobei einfache RC-Filter bis hin zu komplexeren aktiven Filtern zum Einsatz kommen können.
Wie beeinflusst die 20-Bit-Auflösung die Anwendungsentwicklung?
Die 20-Bit-Auflösung ermöglicht eine sehr feine Abstufung des analogen Ausgangssignals. Dies bedeutet, dass Sie mit mehr Genauigkeit analoge Werte steuern oder generieren können. In der Software müssen Sie sicherstellen, dass Ihre Datenformate die volle 20-Bit-Auflösung unterstützen, um das volle Potenzial des Wandlers auszuschöpfen.
Gibt es Einschränkungen bezüglich der Abtastrate?
Die effektive Abtastrate hängt von der Delta-Sigma-Architektur des Wandlers und der Verarbeitungsgeschwindigkeit des Mikrocontrollers ab. Der DAC 1220 E ist für hohe Abtastraten ausgelegt, aber die tatsächliche Systemleistung wird durch die Datenübertragungsrate über SPI und die interne Verarbeitung des Mikrocontrollers bestimmt.
Ist der DAC 1220 E für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Der DAC 1220 E ist für einen typischen industriellen Temperaturbereich ausgelegt. Für Anwendungen, die extreme Temperaturen erfordern, ist es ratsam, die spezifischen Datenblätter des Herstellers bezüglich des erweiterten Temperaturbereichs zu konsultieren.
