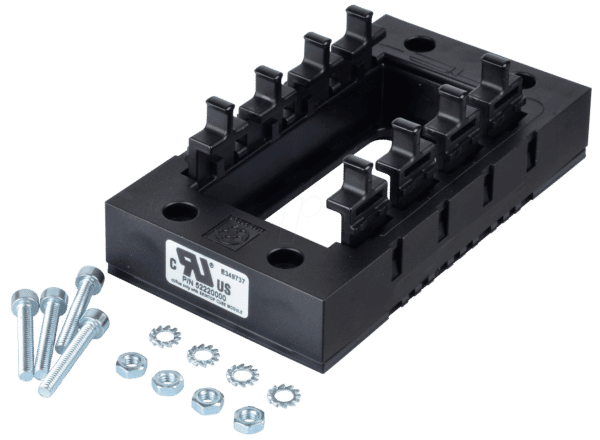

Ordnung und Schutz für Ihre Kabelinfrastruktur: Die CUBE FRAME 16 – Mehrfachkabeleinführung
Die CUBE FRAME 16 ist die professionelle Lösung für alle, die eine saubere, sichere und normgerechte Führung mehrerer Kabel an einem Punkt benötigen. Ob in Schaltschränken, Maschinen, Anlagen oder Verteilerkästen – diese Mehrfachkabeleinführung minimiert das Risiko von Beschädigungen, Verschmutzung und unautorisiertem Zugriff, während sie gleichzeitig eine ästhetisch ansprechende und organisierte Optik gewährleistet. Ideal für Elektrofachkräfte, Anlagenbauer, IT-Techniker und alle Anwender, die Wert auf Zuverlässigkeit und Langlebigkeit ihrer elektrischen Verbindungen legen.
Maximale Kabeleffizienz und Sicherheit durch intelligentes Design
Standardlösungen zur Kabelführung stoßen oft an ihre Grenzen, wenn es um eine hohe Dichte an Kabeln und gleichzeitig um robusten Schutz geht. Die CUBE FRAME 16 mit ihrer 16-poligen Kapazität und der Schutzart IP64 setzt hier neue Maßstäbe. Durch die modulare Bauweise und die präzise gefertigten Einführungen wird jede Kabelbuchse optimal abgedichtet und fixiert. Dies verhindert ein Verrutschen der Kabel, schützt vor Staub und Spritzwasser und ermöglicht eine klare Trennung der einzelnen Leitungen. Die schwarze Farbgebung fügt sich zudem unauffällig in jede technische Umgebung ein.
Überlegene Konstruktionsmerkmale der CUBE FRAME 16
- Erweiterte Dichtungsleistung: Die IP64-Zertifizierung bedeutet Schutz vor Staub in schädlicher Menge und vor allseitigem Spritzwasser. Dies ist entscheidend für den zuverlässigen Betrieb in anspruchsvollen Umgebungen, in denen herkömmliche Kabeleinführungen schnell versagen würden.
- Hohe Kabelkapazität auf kompakter Fläche: Mit 16 Einführungen bietet die CUBE FRAME 16 eine signifikante Dichte, was den Platzbedarf auf der Montagefläche reduziert und die Organisation komplexer Verkabelungen vereinfacht.
- Robustes und langlebiges Material: Gefertigt aus hochwertigen Kunststoffen, die für ihre mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen bekannt sind, garantiert die CUBE FRAME 16 eine lange Lebensdauer, auch unter Dauerbelastung.
- Einfache Montage und Wartung: Das durchdachte Design ermöglicht eine schnelle und werkzeuglose Montage der Kabel sowie eine unkomplizierte Demontage bei Wartungsarbeiten. Dies spart wertvolle Zeit bei der Installation und Instandhaltung.
- Optimierte Zugentlastung: Jede Kabeldurchführung ist so konzipiert, dass sie eine effektive Zugentlastung bietet, was die Lebensdauer der Kabel und die Sicherheit der Verbindungen erhöht, indem Kabelbrüche oder Beschädigungen durch mechanische Beanspruchung verhindert werden.
- Ästhetische Integration: Die dezente schwarze Farbgebung und das kompakte, rahmenförmige Design sorgen dafür, dass sich die CUBE FRAME 16 harmonisch in bestehende technische Systeme einfügt und einen professionellen Eindruck hinterlässt.
Technische Spezifikationen und Materialdetails
| Merkmal | Details |
|---|---|
| Produktname | CUBE FRAME 16 – Mehrfachkabeleinführung |
| Polanzahl | 16 (für 16 einzelne Kabeldurchführungen) |
| Schutzart | IP64 (staubgeschützt und gegen allseitiges Spritzwasser geschützt) |
| Farbe | Schwarz |
| Material Rahmen | Hochleistungs-Polyamid (PA) oder vergleichbar, für hohe mechanische Festigkeit und Schlagzähigkeit |
| Material Dichtungen/Einführungen | Flexible, alterungsbeständige TPE- oder EPDM-Elastomere für optimale Abdichtung und Kabel schonende Fixierung |
| Montageart | Schraubmontage oder Einrastmechanismus (je nach spezifischem Anwendungsfall und passendem Einbaugehäuse) |
| Temperaturbereich | Typisch -40°C bis +100°C, abhängig vom spezifischen Material-Datenblatt des Herstellers |
| Einsatzgebiete | Schaltschrankbau, Maschinenbau, Anlagenbau, Automatisierungstechnik, Datenzentren, Außenanwendungen mit Schutzbedarf |
Tiefergehende Betrachtung der Materialqualität und Verarbeitung
Die Auswahl der Materialien für die CUBE FRAME 16 ist entscheidend für ihre Leistungsfähigkeit unter anspruchsvollen Bedingungen. Der Rahmen besteht in der Regel aus einem robusten Polyamid (PA) oder einem ähnlichen technischen Kunststoff. Diese Materialien bieten eine ausgezeichnete Balance aus mechanischer Festigkeit, Hitzebeständigkeit und chemischer Resistenz. Dies ist unerlässlich, um sicherzustellen, dass die Einführung auch bei Temperaturschwankungen und in Umgebungen mit potenziellen aggressiven Medien ihre Form und Integrität behält. Die Einführungen und Dichtungen werden aus hochelastischen, aber formstabilen Elastomeren wie Thermoplastischen Elastomeren (TPE) oder Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Diese Materialien sind nicht nur alterungsbeständig, was eine langfristige Abdichtung garantiert, sondern auch flexibel genug, um eine Vielzahl von Kabeldurchmessern aufzunehmen, ohne das Kabel zu beschädigen. Die glatte Oberfläche der Einführungen minimiert die Reibung und verhindert so Abrieb an der Kabelisolierung. Diese detaillierte Materialauswahl und die präzise Fertigung sind die Grundlage für die beworbene IP64-Schutzart und die langfristige Zuverlässigkeit der CUBE FRAME 16.
Anwendungsbereiche: Wo die CUBE FRAME 16 ihre Stärken ausspielt
Die Vielseitigkeit der CUBE FRAME 16 macht sie zu einem unverzichtbaren Bauteil in zahlreichen industriellen und technischen Sektoren. Im Schaltschrankbau ermöglicht sie eine klare und sichere Einführung von Steuer-, Daten- und Leistungsleitungen von außen in den Schaltschrank, schützt die internen Komponenten vor Staub und Feuchtigkeit und sorgt für eine übersichtliche Verkabelung, die die Wartung und Fehlerdiagnose erheblich erleichtert. Für den Maschinenbau und die Automatisierungstechnik ist die CUBE FRAME 16 prädestiniert, da sie die robusten und zuverlässigen Kabelverbindungen sicherstellt, die für den Dauerbetrieb von Maschinen unter rauen Produktionsbedingungen erforderlich sind. Die IP64-Zertifizierung ist hierbei ein Schlüsselmerkmal, das den Schutz vor Spritzwasser und Staub gewährleistet, die in vielen Fertigungsumgebungen allgegenwärtig sind. Auch in der Daten- und Telekommunikationstechnik, beispielsweise in Verteilerkästen oder bei der Verkabelung von Serverracks, sorgt die CUBE FRAME 16 für eine geordnete und geschützte Kabelführung, was die Signalintegrität unterstützt und das Risiko von Ausfällen minimiert. In Außenanwendungen, wie z.B. bei der Verkabelung von Überwachungskameras, Beleuchtungssystemen oder Industrieelektronik im Freien, bietet die CUBE FRAME 16 einen unverzichtbaren Schutz vor den Elementen.
FAQ – Häufig gestellte Fragen zu CUBE FRAME 16 – Mehrfachkabeleinführung
Welche Kabeldurchmesser können mit der CUBE FRAME 16 eingeführt werden?
Die CUBE FRAME 16 ist für eine Bandbreite von Kabeldurchmessern ausgelegt. Die genauen Spezifikationen variieren je nach den verwendeten Bürstendichtungen oder Blindstopfen. Typischerweise können Kabel mit einem Durchmesser von ca. 3 mm bis 12 mm pro Einführungsöffnung sicher und dicht geführt werden. Bitte beachten Sie die beiliegenden Einbauanleitungen oder Produktdatenblätter für exakte Angaben.
Ist die CUBE FRAME 16 für den Außeneinsatz geeignet?
Ja, mit ihrer IP64-Schutzart ist die CUBE FRAME 16 speziell für Umgebungen konzipiert, die Schutz vor Staub und Spritzwasser erfordern. Dies schließt den Außeneinsatz unter normalen Witterungsbedingungen mit ein, solange die Installation sachgerecht erfolgt und die mechanische Integrität gewährleistet ist.
Wie wird die CUBE FRAME 16 am besten montiert?
Die Montage erfolgt üblicherweise durch Verschraubung an einer Montageplatte oder einem Gehäuse. Die CUBE FRAME 16 wird dabei so an der Schnittstelle platziert, dass die Kabel durch die vorgesehenen Öffnungen eingeführt werden. Viele Systeme erlauben auch ein Einrasten in passende Ausschnitte.
Benötige ich spezielles Werkzeug für die Installation der Kabel in der CUBE FRAME 16?
Für die Montage des Rahmens selbst kann Werkzeug erforderlich sein (z.B. Schraubendreher). Das Einführen der Kabel in die einzelnen Dichtungselemente ist jedoch meist werkzeuglos oder erfordert nur minimale Kraft, um eine Beschädigung der Kabel zu vermeiden.
Was bedeutet die 16-polige Angabe genau?
Die Angabe 16-polig bezieht sich auf die Anzahl der individuellen Kanäle oder Einführungen, die die CUBE FRAME 16 bietet. Jede dieser 16 Öffnungen kann dazu verwendet werden, ein separates Kabel einzuführen.
Kann ich die CUBE FRAME 16 auch für eine geringere Anzahl von Kabeln verwenden?
Ja, Sie können die CUBE FRAME 16 auch für weniger als 16 Kabel verwenden. Unbenutzte Öffnungen sollten jedoch mit den mitgelieferten Blindstopfen verschlossen werden, um die volle IP64-Schutzart zu gewährleisten.
Ist die CUBE FRAME 16 beständig gegen chemische Einflüsse?
Das Gehäusematerial (typischerweise Polyamid) bietet eine gute Beständigkeit gegenüber vielen gängigen Chemikalien, Ölen und Fetten. Die Dichtungsmaterialien (z.B. EPDM, TPE) sind ebenfalls auf ihre Widerstandsfähigkeit abgestimmt. Für spezifische chemische Umgebungen empfehlen wir jedoch die Konsultation der detaillierten Materialdatenblätter des Herstellers.
