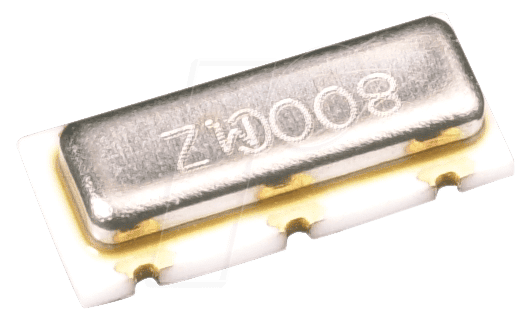

Präzision für Ihre Schaltungen: CSTCC 3,58 – SMD-Resonator, 3,58 MHz
Für Entwickler und Ingenieure, die höchste Anforderungen an die Taktstabilität in ihren elektronischen Schaltungen stellen, ist der CSTCC 3,58 – SMD-Resonator mit einer Frequenz von 3,58 MHz die ideale Lösung. Dieses Bauteil übertrifft herkömmliche Quarzoszillatoren und bietet eine herausragende Frequenzgenauigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen, was es zum unverzichtbaren Element für präzise Timing-Anwendungen macht.
Überlegene Leistung und Zuverlässigkeit
Der CSTCC 3,58 – SMD-Resonator setzt neue Maßstäbe in puncto Frequenzstabilität und Rauscharmut. Im Gegensatz zu herkömmlichen Quarzoszillatoren, deren Leistung durch Temperaturschwankungen und mechanische Belastungen beeinträchtigt werden kann, bietet dieser Keramik-Resonator eine konsistente und präzise Taktgebung. Seine robuste Bauweise minimiert Anfälligkeit für Vibrationen und Stöße, was ihn zur überlegenen Wahl für sicherheitskritische Systeme, Messgeräte und Hochfrequenzapplikationen macht. Die Wahl des CSTCC 3,58 – SMD-Resonators bedeutet eine Reduzierung von Jitter und eine verbesserte Signalintegrität, was sich direkt in einer gesteigerten Gesamtperformance Ihrer Schaltung niederschlägt.
Anwendungsgebiete: Wo Präzision zählt
Die herausragenden Eigenschaften des CSTCC 3,58 – SMD-Resonators eröffnen ein breites Spektrum an Einsatzmöglichkeiten in anspruchsvollen technologischen Domänen. Seine hohe Frequenzgenauigkeit und Zuverlässigkeit sind essentiell für:
- Digitale Signalverarbeitung (DSP): Gewährleistet exakte Taktraten für präzise Filterung, Modulation und Demodulation von Audiosignalen, Bildern und anderen digitalen Datenströmen.
- Kommunikationstechnik: Ermöglicht stabile Taktgeber für drahtlose Übertragungssysteme, Funkmodule und Datenschnittstellen, wo Jitter und Frequenzabweichungen die Übertragungsqualität drastisch verschlechtern können.
- Messtechnik und Instrumentierung: Dient als Referenztakt für Oszilloskope, Frequenzzähler und andere Präzisionsinstrumente, um genaue Messwerte zu erzielen.
- Automobilindustrie: Bietet die benötigte Robustheit und Stabilität für Steuergeräte (ECUs) und Infotainmentsysteme, die konstantem Temperaturbereich und Vibrationen ausgesetzt sind.
- Medizintechnik: Gewährleistet die exakte Taktung von Geräten wie EKG-Geräten, Defibrillatoren und bildgebenden Systemen, wo Zuverlässigkeit und Präzision lebenswichtig sind.
- Industrielle Automatisierung: Stellt einen stabilen Takt für speicherprogrammierbare Steuerungen (SPS) und Robotik-Systeme bereit, um synchrone Abläufe zu garantieren.
- Embedded Systems: Bietet eine zuverlässige Zeitbasis für Mikrocontroller in einer Vielzahl von eingebetteten Systemen, von Haushaltsgeräten bis hin zu industriellen Steuerungen.
Konstruktionsmerkmale und Vorteile
Die überlegene Leistung des CSTCC 3,58 – SMD-Resonators beruht auf seiner fortschrittlichen Konstruktion und den hochwertigen Materialien:
- Kompaktes SMD-Gehäuse: Die Oberflächenmontage (Surface Mount Device) ermöglicht eine effiziente Integration in moderne Leiterplattendesigns mit hoher Packungsdichte und reduziert gleichzeitig Montagekosten.
- Keramik-Technologie: Die Verwendung von hochwertiger Keramik als Resonatormaterial bietet ausgezeichnete thermische Stabilität und mechanische Resilienz im Vergleich zu herkömmlichen Quarzkristallen. Dies minimiert Frequenzdrift aufgrund von Temperaturschwankungen.
- Hohe Frequenzstabilität: Bietet eine außergewöhnlich geringe Frequenzabweichung über einen weiten Temperaturbereich, was für präzise Timing-Anwendungen unerlässlich ist.
- Geringer Phasenrauschanteil (Low Phase Noise): Die Reduktion von Phasenrauschen führt zu saubereren Signalen und minimiert Fehler in datenintensiven Anwendungen.
- Schnelle Einschwingzeit: Ermöglicht eine schnelle Inbetriebnahme der Schaltung, was insbesondere bei Systemen mit häufigen Ein- und Ausschaltzyklen von Vorteil ist.
- Gute EMV-Eigenschaften: Die Bauweise des Resonators minimiert externe elektromagnetische Interferenzen und reduziert gleichzeitig die Abstrahlung eigener Störsignale.
- Lange Lebensdauer: Die robuste Konstruktion und die Qualität der verwendeten Materialien gewährleisten eine hohe Zuverlässigkeit und eine lange Lebensdauer des Bauteils, was Wartungskosten reduziert.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Resonator |
| Modellbezeichnung | CSTCC 3,58 |
| Nennfrequenz | 3,58 MHz |
| Gehäusetyp | SMD (Surface Mount Device) |
| Resonatormaterial | Hochwertige Keramiklegierung |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch) |
| Frequenzstabilität über Temperaturbereich | Sehr gering (spezifische Toleranz auf Anfrage oder Datenblatt) |
| Lastkapazität | Optimiert für Standard-Schaltungsdesigns (typische Werte im Datenblatt) |
| ESR (Equivalent Series Resistance) | Niedrig, für effiziente Oszillation (spezifische Werte im Datenblatt) |
| Anschlusstechnik | Lötbar für Oberflächenmontage |
Häufig gestellte Fragen (FAQ) – CSTCC 3,58 – SMD-Resonator, 3,58 MHz
Was ist ein SMD-Resonator und warum ist er wichtig?
Ein SMD-Resonator ist eine elektronische Komponente, die zur Erzeugung eines präzisen Taktsignals in einer elektronischen Schaltung verwendet wird. Die Abkürzung SMD steht für Surface Mount Device, was bedeutet, dass das Bauteil direkt auf der Oberfläche einer Leiterplatte montiert wird. Diese Bauweise ermöglicht kompaktere und effizientere Schaltungen. Die Frequenzstabilität des Resonators ist entscheidend für die präzise Synchronisation von digitalen Prozessen und die Leistung von Kommunikationssystemen.
Welche Vorteile bietet die Keramiktechnologie gegenüber Quarzkristallen?
Die Keramiktechnologie bietet im Vergleich zu herkömmlichen Quarzkristallen eine überlegene thermische Stabilität und mechanische Robustheit. Dies führt zu einer geringeren Frequenzdrift über einen erweiterten Temperaturbereich und einer erhöhten Widerstandsfähigkeit gegenüber Vibrationen und Stößen. Diese Eigenschaften machen Keramik-Resonatoren ideal für anspruchsvolle Umgebungen.
Ist der CSTCC 3,58 – SMD-Resonator für alle Arten von Schaltungen geeignet?
Der CSTCC 3,58 – SMD-Resonator ist aufgrund seiner präzisen Frequenz und hohen Stabilität besonders gut für Schaltungen geeignet, die eine genaue Taktung erfordern. Dazu gehören digitale Signalverarbeitung, Kommunikationsmodule, Messtechnik und Embedded Systems. Für sehr einfache Schaltungen mit geringeren Anforderungen an die Frequenzgenauigkeit mag er überdimensioniert sein, aber seine Zuverlässigkeit bietet auch dort einen Mehrwert.
Wie wird die Frequenzstabilität des CSTCC 3,58 – SMD-Resonators angegeben?
Die Frequenzstabilität wird in der Regel als prozentuale Abweichung über einen definierten Temperaturbereich angegeben. Für den CSTCC 3,58 – SMD-Resonator können Sie von einer sehr geringen Toleranz ausgehen, was ihn von Standardlösungen abhebt. Genaue Spezifikationen zur Frequenzstabilität finden Sie im technischen Datenblatt des Herstellers.
Welchen Einfluss hat die Nennfrequenz von 3,58 MHz auf die Anwendung?
Die Nennfrequenz von 3,58 MHz ist eine spezifische Taktfrequenz, die in bestimmten Anwendungen wie der NTSC-Farbfernsehnorm oder in spezifischen Kommunikationsprotokollen von Bedeutung ist. Die Wahl der richtigen Frequenz hängt von den Anforderungen des zu entwickelnden Systems ab. 3,58 MHz bietet eine gute Balance zwischen Schaltungsgeschwindigkeit und der Vermeidung von Interferenzen bei bestimmten Übertragungstechnologien.
Benötigt dieser Resonator zusätzliche Beschaltungselemente?
Ja, wie die meisten Quarzoszillatoren oder Resonatoren benötigt auch der CSTCC 3,58 – SMD-Resonator typischerweise externe Bauteile wie Koppelkondensatoren, um eine Oszillation zu initiieren und die richtige Lastkapazität zu gewährleisten. Die genaue Beschaltung ist im Datenblatt des Resonators oder in den Design-Guidelines des Herstellers beschrieben.
Was bedeutet „SMD“ in Bezug auf die Montage des Resonators?
SMD steht für Surface Mount Device. Das bedeutet, dass der Resonator keine durchkontaktierten Pins hat, die durch Löcher in der Leiterplatte gesteckt werden. Stattdessen hat er kleine Lötflächen an der Unterseite, die direkt auf der Oberfläche der Leiterplatte verlötet werden. Dies ermöglicht automatisierte Bestückungsprozesse und kompaktere Designs.
