CNY 75B – Der Optokoppler für Ihre anspruchsvollsten Schaltanwendungen
Der CNY 75B Optokoppler ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und isolierte Signalübertragung zwischen elektronischen Schaltungen benötigen. Er überbrückt effektiv die Notwendigkeit, hochspannungsführende und niedrigspannungsführende Komponenten sicher voneinander zu trennen, und minimiert so das Risiko von Störungen und Schäden.
Sicherheit und Isolation auf höchstem Niveau
Herkömmliche Verbindungsmethoden bergen inhärente Risiken für die Signalintegrität und die Sicherheit. Der CNY 75B Optokoppler setzt hier neue Maßstäbe, indem er eine optische Kopplung nutzt. Dies bedeutet, dass die Signalübertragung nicht durch elektrische Verbindungen, sondern durch Lichtimpulse erfolgt. Diese galvanische Trennung schützt empfindliche Steuereinheiten vor Überspannungen, Spannungsspitzen und Brummeinstreuungen aus dem leistungsseitigen Stromkreis. Die daraus resultierende erhöhte Zuverlässigkeit und Robustheit macht den CNY 75B zur überlegenen Wahl für industrielle Steuerungen, Netzteil-Designs und sicherheitskritische Anwendungen.
Präzise Signalübertragung mit bewährter Technologie
Der Kern des CNY 75B bildet ein Infrarot-Emitter (typischerweise eine Galliumarsenid- oder Galliumaluminiumarsenid-Diode) und ein Phototransistor als Empfänger. Diese Kombination ermöglicht eine schnelle und präzise Übertragung von digitalen und analogen Signalen mit minimaler Verzerrung. Die interne Bauweise und die sorgfältige Auswahl der Komponenten gewährleisten eine hohe Empfindlichkeit und eine stabile Leistung über einen weiten Temperaturbereich. Im Vergleich zu anderen Kopplungsmethoden bietet der Optokoppler eine außergewöhnliche Immunität gegen elektrische Störfelder, was ihn zur ersten Wahl für Anwendungen macht, bei denen höchste Signalreinheit gefordert ist.
Vielfältige Einsatzgebiete für maximale Flexibilität
Der CNY 75B Optokoppler findet aufgrund seiner herausragenden Isolationseigenschaften und seiner robusten Bauweise breite Anwendung in verschiedenen Domänen:
- Industrielle Automatisierung: Zur sicheren Anbindung von Sensoren, Aktoren und SPS-Systemen an übergeordnete Steuereinheiten.
- Netzteildesign: Als Schlüsselelement zur galvanischen Trennung zwischen Primär- und Sekundärseite von Schaltnetzteilen.
- Leistungselektronik: Zur Steuerung von Thyristoren, Triacs und IGBTs in Umrichtern und Motorsteuerungen.
- Medizintechnik: In Geräten, bei denen eine strenge Patientensicherheit durch elektrische Isolation gewährleistet werden muss.
- Unterhaltungselektronik: Zur Entkopplung von Audio- und Videosignalen und zur Reduzierung von Masseschleifen.
- Test- und Messtechnik: Zur Isolation von Messgeräten von Prüflingen mit unterschiedlichen Potentialen.
Technische Spezifikationen und Leistungsmerkmale
| Merkmal | CNY 75B – Optokoppler |
|---|---|
| Emitter-Typ | Infrarot-LED (IR-LED) |
| Empfänger-Typ | NPN-Phototransistor |
| Isolationsspannung (RMS) | 5000 Veff (AC 1 Minute) |
| Kriech- und Luftstrecken | Hohe Sicherheitsabstände gemäß IEC-Standards für anspruchsvolle Umgebungen |
| Current Transfer Ratio (CTR) | Typisch 50% bis 100% (abhängig von der Stromverstärkung des Transistors) |
| Anstiegs-/Abfallzeit | Schnelle Schaltgeschwindigkeiten für moderne digitale Signalverarbeitung |
| Betriebstemperaturbereich | -55°C bis +100°C, gewährleistet Zuverlässigkeit unter extremen Bedingungen |
| Gehäusetyp | DIL-6 (Dual In-line Package) mit optionaler Vergussmöglichkeit für erhöhten Schutz |
| Anwendungsfokus | Galvanische Trennung, Signalübertragung, Rauschunterdrückung, Überspannungsschutz |
Konstruktion und Materialgüte für Langlebigkeit

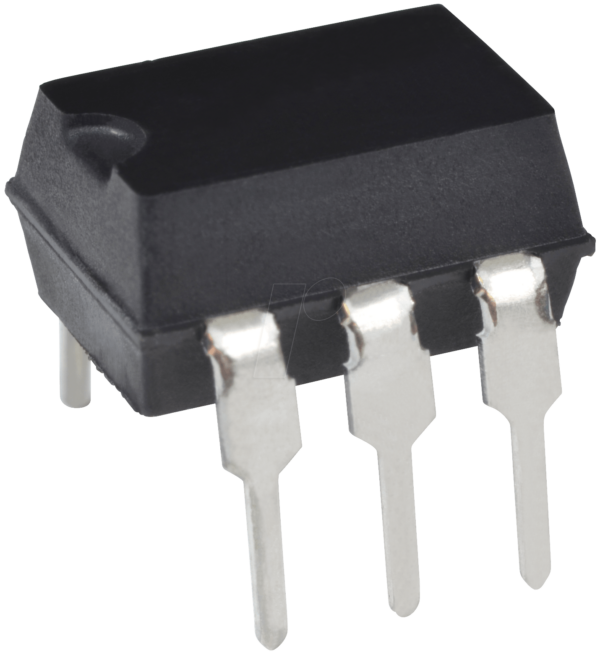

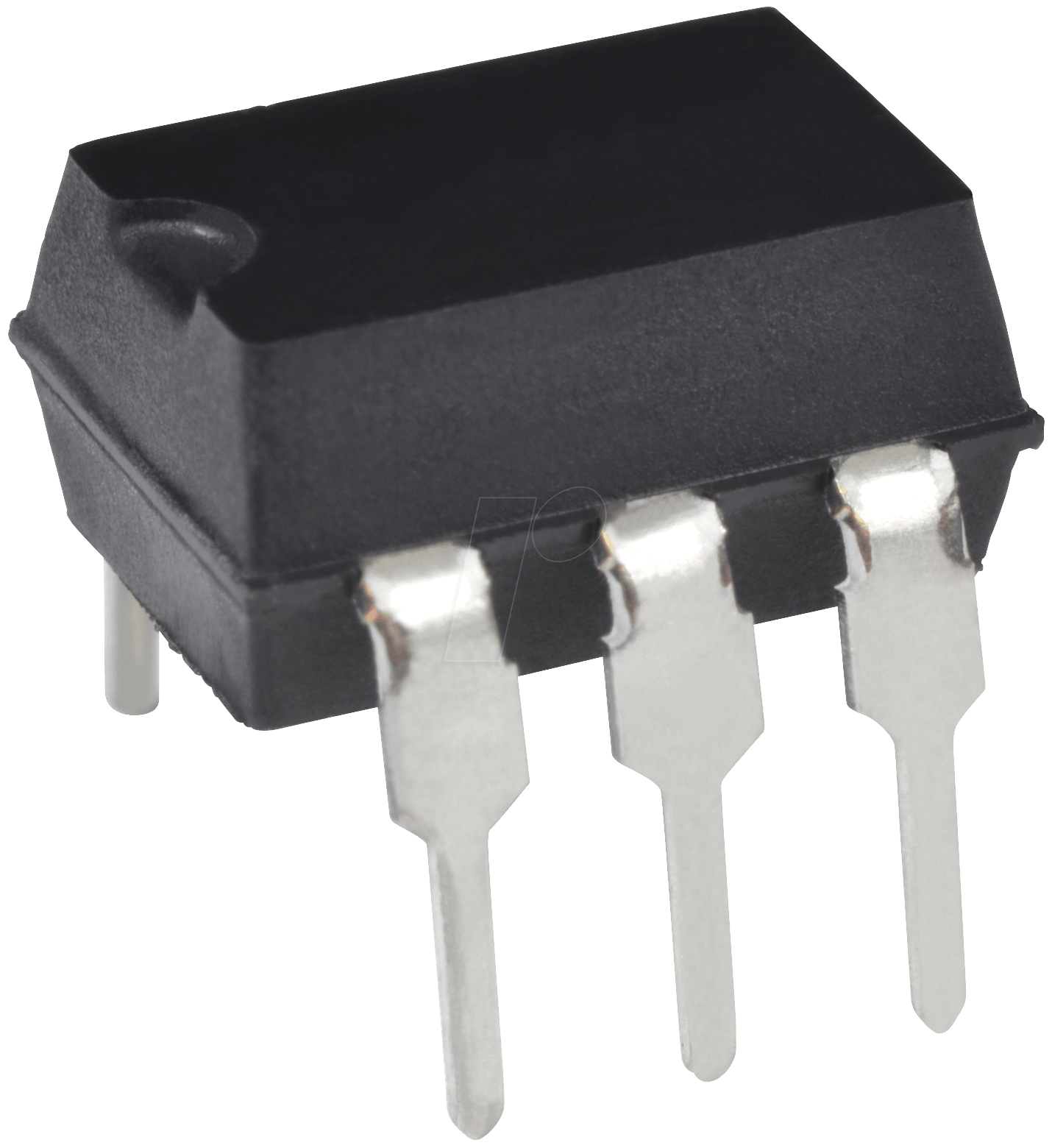

Der CNY 75B Optokoppler ist in einem robusten DIL-6 Gehäuse untergebracht, das für eine einfache Bestückung auf Leiterplatten konzipiert ist. Die internen Komponenten sind sorgfältig vergossen und gekapselt, um sie vor Umwelteinflüssen wie Feuchtigkeit, Staub und mechanischen Belastungen zu schützen. Die verwendeten Halbleitermaterialien sind von höchster Reinheit und garantieren eine lange Lebensdauer und eine konstante Leistung über viele Jahre hinweg. Die Konstruktion unterstützt hohe Isolationsspannungen und entspricht den strengen Sicherheitsnormen internationaler Organisationen, was die Integrität Ihrer Schaltungsumgebung maximiert. Die präzise Ausrichtung von Emitter und Detektor im Gehäuse minimiert Streulicht und gewährleistet einen zuverlässigen Current Transfer Ratio (CTR).
Informationsgewinn durch tiefe technische Einblicke
Der Schlüssel zur überlegenen Leistung des CNY 75B liegt in der optimierten Abstimmung von Emitter und Detektor. Die Infrarot-LED im CNY 75B ist so konzipiert, dass sie bei Anlegen einer entsprechenden Vorwärtsspannung ein intensives und eng gebündeltes Licht abstrahlt. Dieses Licht wird vom Phototransistor im Gehäuse empfangen und in einen elektrischen Strom umgewandelt. Die Effizienz dieser optischen Kopplung wird durch den Current Transfer Ratio (CTR) quantifiziert. Ein hoher CTR bedeutet, dass bereits ein geringer Steuerstrom an der LED zu einem signifikanten Ausgangsstrom am Transistor führt, was eine hohe Empfindlichkeit und Energieeffizienz gewährleistet. Darüber hinaus ist die Schaltgeschwindigkeit des CNY 75B durch die Kombination von schneller Emitterdiode und dem intrinsischen Verhalten des Phototransistors begrenzt, was für die meisten digitalen und viele analoge Signalübertragungen absolut ausreichend ist. Die parasitären Kapazitäten innerhalb des Gehäuses sind minimiert, um eine gute Signalintegrität bei höheren Frequenzen zu gewährleisten.
Anwendungsszenarien: Praktische Beispiele
Stellen Sie sich eine industrielle Maschine vor, die mit einer Hochspannungsversorgung von 400V betrieben wird. Ein Sensor an der Maschine erfasst eine bestimmte Position. Ohne einen Optokoppler müsste das Steuersignal des Sensors, das typischerweise im Bereich von wenigen Volt liegt, direkt zur SPS (Speicherprogrammierbare Steuerung) geleitet werden. Dies birgt ein enormes Risiko: Bei einem Defekt der Isolierung der Hochspannungsversorgung könnte die gesamte SPS zerstört werden. Mit dem CNY 75B wird das Sensorsignal die IR-LED des Optokopplers steuern. Das Licht wird dann durch das Gehäuse zum Phototransistor übertragen, der das Steuersignal an die SPS weitergibt. Die galvanische Trennung sorgt dafür, dass selbst bei einem kritischen Fehler an der Maschine keine Gefahr für die SPS besteht. Ähnlich verhält es sich bei der Ansteuerung von Leistungstransistoren in Netzteilen. Die Mikrocontroller-Ausgänge sind niedrigspannungsspezifisch, während die Leistungstransistoren mit hohen Spannungen und Strömen arbeiten. Der CNY 75B ermöglicht die sichere Ansteuerung dieser Leistungskomponenten, ohne die empfindliche Steuerelektronik zu gefährden.
Häufig gestellte Fragen zu CNY 75B – OPTOKOPPLER
Was genau ist ein Optokoppler und wie funktioniert er?
Ein Optokoppler, auch Lichtschranke oder Fotokoppler genannt, ist ein elektronisches Bauteil, das eine optische Kopplung zwischen zwei elektrisch getrennten Schaltungsteilen ermöglicht. Er besteht typischerweise aus einer Lichtquelle (z.B. einer Infrarot-LED) und einem lichtempfindlichen Bauteil (z.B. einem Phototransistor). Das Signal wird elektrisch in ein Lichtsignal umgewandelt, das den Zwischenraum überbrückt, und dann vom lichtempfindlichen Bauteil wieder in ein elektrisches Signal zurückverwandelt. Dies gewährleistet eine galvanische Trennung, was bedeutet, dass keine direkte elektrische Verbindung zwischen den beiden Schaltungsteilen besteht.
Welche Vorteile bietet die galvanische Trennung durch den CNY 75B?
Die galvanische Trennung durch den CNY 75B bietet entscheidende Vorteile: Sie schützt empfindliche Elektronik vor Überspannungen und Spannungsspitzen aus dem leistungsseitigen Stromkreis. Sie verhindert die Ausbreitung von elektrischem Rauschen und Brummeinstreuungen und verbessert so die Signalintegrität. Zudem erhöht sie die Sicherheit in Anwendungen, bei denen der Kontakt mit gefährlichen Spannungen möglich ist, und ermöglicht die Verbindung von Schaltungen mit unterschiedlichen Erdpotentialen ohne die Entstehung von Masseschleifen.
Für welche Arten von Signalen ist der CNY 75B geeignet?
Der CNY 75B ist aufgrund seiner schnellen Schaltzeiten und der schnellen Reaktionsfähigkeit des Phototransistors für die Übertragung von digitalen Signalen mit hohen Frequenzen sowie für analoge Signale mit begrenzter Bandbreite geeignet. Er ist besonders effektiv für die Weiterleitung von Logiksignalen, Taktsignalen und zur Steuerung von Leistungselektronikkomponenten.
Wie wird der CNY 75B in eine Schaltung integriert?
Der CNY 75B ist ein Bauteil für die Durchsteckmontage (Through-Hole Technology, THT) und wird typischerweise in eine Platine gesteckt und verlötet. Die Pins sind klar definiert: Ein Paar Pins dient zur Ansteuerung der Infrarot-LED (Anode und Kathode), während die anderen Pins den Kollektor und Emitter des Phototransistors darstellen. Der Anschluss erfordert die Beachtung der Polarität für die LED und die korrekte Verdrahtung des Transistors, oft mit einem Vorwiderstand für die LED zur Strombegrenzung.
Was bedeutet der Current Transfer Ratio (CTR) und warum ist er wichtig?
Der Current Transfer Ratio (CTR) ist ein wichtiger Parameter eines Optokopplers. Er beschreibt das Verhältnis zwischen dem Ausgangsstrom (am Phototransistor) und dem Eingangsstrom (an der Infrarot-LED). Ein CTR von z.B. 100% bedeutet, dass für jeden Milliampere Strom durch die LED, ein Milliampere Strom durch den Phototransistor fließt. Ein höherer CTR ist wünschenswert, da er eine höhere Empfindlichkeit und Effizienz der Kopplung anzeigt.
Gibt es Einschränkungen bezüglich der Betriebsfrequenz?
Obwohl der CNY 75B für schnelle Schaltanwendungen konzipiert ist, gibt es wie bei jedem Bauteil Frequenzgrenzen. Diese werden durch die Schaltzeiten der internen Komponenten, insbesondere des Phototransistors, sowie durch parasitäre Kapazitäten bestimmt. Für die meisten industriellen und Hobby-Anwendungen, die im Kilohertz-Bereich arbeiten, ist der CNY 75B jedoch bestens geeignet. Für extrem hohe Frequenzen (im Megahertz-Bereich) wären spezielle Hochfrequenz-Optokoppler erforderlich.
Kann der CNY 75B zur Trennung von Audio-Signalen verwendet werden?
Ja, der CNY 75B kann zur galvanischen Trennung von Audio-Signalen verwendet werden, um Masseschleifen zu vermeiden und Störgeräusche zu reduzieren. Allerdings ist zu beachten, dass Optokoppler typischerweise keine perfekten Lineartät für Audio-Signale aufweisen und eine begrenzte Bandbreite haben. Für hochqualitative Audioanwendungen, bei denen absolute Klangtreue im Vordergrund steht, könnten spezialisierte Audio-Isolatoren oder Übertrager besser geeignet sein.
