CNY 17-3M-V EVL – Der Hochleistungs-Optokoppler für Ihre anspruchsvollen Schaltungen
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung zur galvanischen Trennung von elektronischen Schaltungen? Der CNY 17-3M-V EVL Optokoppler ist die Antwort für Ingenieure und Entwickler, die höchste Präzision und Sicherheit bei der Signalübertragung benötigen. Dieses Bauteil löst das Problem der elektrischen Isolierung zwischen verschiedenen Potenzialbereichen, um empfindliche Steuerkreise vor Überspannungen und Störungen zu schützen. Seine Robustheit und die präzise Signalübertragung machen ihn zur idealen Wahl für industrielle Automatisierung, Stromversorgungen und Signalverarbeitungssysteme.
Überlegene Trennung und Signalintegrität: Der CNY 17-3M-V EVL Vorteil

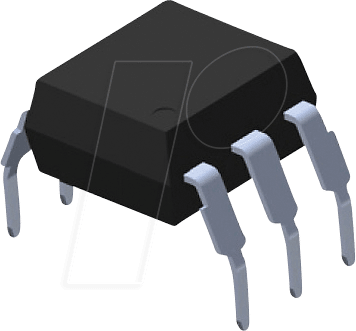

Im Vergleich zu herkömmlichen Optokopplern bietet der CNY 17-3M-V EVL eine optimierte Kombination aus Durchbruchspannung, Isolationswiderstand und geringer Kapazität. Dies ermöglicht eine effektivere Rauschunterdrückung und eine präzisere Wiedergabe von schnellen Signalen, selbst unter widrigen Umgebungsbedingungen. Die integrierte Bauweise in einem DIL-6W Gehäuse sorgt für eine einfache Handhabung und Montage, während die bewährte Technologie eine langfristige und störungsfreie Funktion garantiert. Die hohe Zuverlässigkeit des CNY 17-3M-V EVL minimiert das Risiko von Systemausfällen und schützt Ihre wertvolle Hardware.
Konstruktionsmerkmale und Leistungsspektrum
Der CNY 17-3M-V EVL zeichnet sich durch seine fortschrittliche Halbleitertechnologie aus. Er basiert auf einer Galliumarsenid (GaAs) Infrarot-Leuchtdiode (IR-LED) auf der Eingangsseite und einem Silizium-NPN-Bipolar-Transistor auf der Ausgangsseite. Diese Kombination ermöglicht eine effiziente und schnelle optische Kopplung. Die lichtemittierende Diode wird von einem Steuerstrom gespeist, dessen Intensität proportional zum Eingangssignal ist. Dieses Licht wird von der Fototransistor-Seite des Optokopplers detektiert, wodurch ein Ausgangsstrom erzeugt wird, der dem Eingangssignal entspricht, jedoch elektrisch vollständig getrennt ist. Die 3M-V Kennzeichnung im Produktnamen weist auf die spezifische Isolationsklasse und die zugehörigen Prüfspannungen hin, die für eine sichere Anwendung in diversen Umgebungen entscheidend sind. Die EVL-Variante spezifiziert oft zusätzliche Qualitätsmerkmale oder Testergebnisse, die auf eine besonders hohe Fertigungsqualität und Zuverlässigkeit schließen lassen.
Anwendungsbereiche des CNY 17-3M-V EVL
- Industrielle Automatisierung: Zur Entkopplung von Steuergeräten, SPS-Systemen und Sensorik, um diese vor Feldbedingungen und Netzstörungen zu schützen.
- Stromversorgungen: In Schaltnetzteilen und DC/DC-Wandlern zur Überwachung und Steuerung der Ausgangsspannung sowie zur galvanischen Trennung des Primär- und Sekundärkreises.
- Signalübertragung: Zur sicheren Übertragung von Signalen zwischen unterschiedlichen Potenzialbereichen in Prüf- und Messgeräten.
- Telekommunikation: In Kommunikationssystemen zur Entkopplung von Schnittstellen und zur Vermeidung von Masseschleifen.
- Medizintechnik: Wo höchste Sicherheitsstandards und Patientenschutz gefordert sind, um eine sichere Isolierung von medizinischen Geräten zu gewährleisten.
- Motorsteuerung: In Systemen zur Regelung von Elektromotoren, um die Steuerelektronik von den höheren Leistungspotenzialen zu trennen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Optokoppler, DIL-6W Gehäuse |
| Lichtquelle | Galliumarsenid (GaAs) Infrarot-Leuchtdiode |
| Detektor | Silizium-NPN-Bipolar-Fototransistor |
| Isolationsspannung (RMS) | Gemäß 3M-V Spezifikation, typischerweise 5000 VRMS für 1 Sekunde |
| Kriech- und Luftstrecken | Optimiert für hohe Sicherheit gemäß Normen |
| Current Transfer Ratio (CTR) | Variiert je nach Modell, typischerweise 100% bis 600% bei definierten Strömen |
| Anstiegs-/Abfallzeit | Sehr gering, ermöglicht die Übertragung schneller Signale |
| Betriebstemperaturbereich | Breiter Bereich, oft von -55°C bis +125°C |
| Gehäusematerial | Hochwertiger Kunststoff mit guten Isoliereigenschaften |
Vorteile des CNY 17-3M-V EVL
- Hervorragende galvanische Trennung: Bietet eine sichere Isolierung zwischen Ein- und Ausgangskreisen und schützt vor elektrischen Schlägen und Bauteilschäden.
- Hohe Störfestigkeit: Reduziert effektiv die Übertragung von Gleichtaktstörungen und Rauschen, was zu einer verbesserten Signalintegrität führt.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässige Funktion auch unter extremen Umgebungsbedingungen, was für industrielle Anwendungen unerlässlich ist.
- Schnelle Schaltgeschwindigkeiten: Ermöglicht die präzise Übertragung von hochfrequenten oder schnellen transienten Signalen.
- Geringer Leckstrom: Minimiert den Energieverlust im Ruhezustand und trägt zur Effizienz des Gesamtsystems bei.
- Hohe Zuverlässigkeit und Langlebigkeit: Bewährte Technologie und hochwertige Verarbeitung garantieren eine lange Lebensdauer und reduzieren Wartungskosten.
- Standardisiertes DIL-6W Gehäuse: Ermöglicht einfache Bestückung auf Leiterplatten und Kompatibilität mit etablierten Fertigungsprozessen.
FAQ – Häufig gestellte Fragen zu CNY 17-3M-V EVL
Was bedeutet die Bezeichnung „3M-V“ im Produktnamen?
Die Kennzeichnung „3M-V“ bezieht sich auf spezifische Sicherheitsstandards und Prüfbedingungen der Isolationsspannung. Typischerweise gibt dies die Mindestisolationsspannung an, die das Bauteil in einer standardisierten Prüfung standhält, oft gemessen in Kilovolt RMS (kV RMS) über eine bestimmte Zeitspanne, beispielsweise 1 Minute. Dies ist ein Indikator für die Sicherheit und Robustheit der elektrischen Trennung.
Wie unterscheidet sich der CNY 17-3M-V EVL von anderen Optokoppler-Serien?
Der CNY 17-3M-V EVL ist Teil einer etablierten Serie, die für ihre Zuverlässigkeit und Leistung in industriellen Umgebungen bekannt ist. Die „EVL“-Variante deutet oft auf eine besonders strenge Endkontrolle und optimierte elektrische Parameter hin, die über die Standard-Spezifikationen hinausgehen können, was ihn zu einer premium Wahl macht.
Welchen Einfluss hat die Isolationsspannung auf meine Schaltung?
Die Isolationsspannung (auch Durchbruchspannung genannt) bestimmt, wie viel Spannungsdifferenz der Optokoppler sicher trennen kann, ohne dass es zu einem elektrischen Durchschlag kommt. Eine höhere Isolationsspannung ist entscheidend, um empfindliche Steuerschaltungen vor gefährlichen Spannungsspitzen, Netzschwankungen oder direkten Kurzschlüssen in stromführenden Teilen zu schützen.
Was ist der Current Transfer Ratio (CTR) und warum ist er wichtig?
Der Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (LED-Strom). Ein höherer CTR bedeutet, dass ein geringerer Eingangsstrom zu einem höheren Ausgangsstrom führt. Dies ist wichtig für die Effizienz, da weniger Energie benötigt wird, um ein bestimmtes Ausgangssignal zu erzeugen, und es ermöglicht die Ansteuerung mit geringeren Strömen.
Kann der CNY 17-3M-V EVL auch für schnelle digitale Signale verwendet werden?
Ja, der CNY 17-3M-V EVL ist für die Übertragung schneller digitaler Signale geeignet. Seine geringen Anstiegs- und Abfallzeiten ermöglichen eine präzise Wiedergabe von Impulsen und Datenströmen, was ihn zu einer guten Wahl für serielle Kommunikationsschnittstellen oder schnelle Taktgeber macht.
Welche Art von Rauschen unterdrückt dieser Optokoppler am effektivsten?
Optokoppler wie der CNY 17-3M-V EVL sind besonders effektiv bei der Unterdrückung von Gleichtaktstörungen. Diese Störungen treten oft gemeinsam auf beiden Leitungen eines differentiellen Signals auf und können die Signalintegrität beeinträchtigen. Durch die galvanische Trennung werden diese Störungen, die über gemeinsame Massepfade übertragen werden, stark reduziert.
Ist die Verwendung des CNY 17-3M-V EVL in medizinischen Geräten zulässig?
Ja, die hohen Isolationsspezifikationen und die Zuverlässigkeit des CNY 17-3M-V EVL machen ihn zu einer geeigneten Komponente für Anwendungen in der Medizintechnik, wo die Patientensicherheit oberste Priorität hat. Es ist jedoch stets ratsam, die spezifischen regulatorischen Anforderungen und Normen der Zielanwendung zu prüfen und die Einhaltung durch entsprechende Design- und Testverfahren sicherzustellen.
