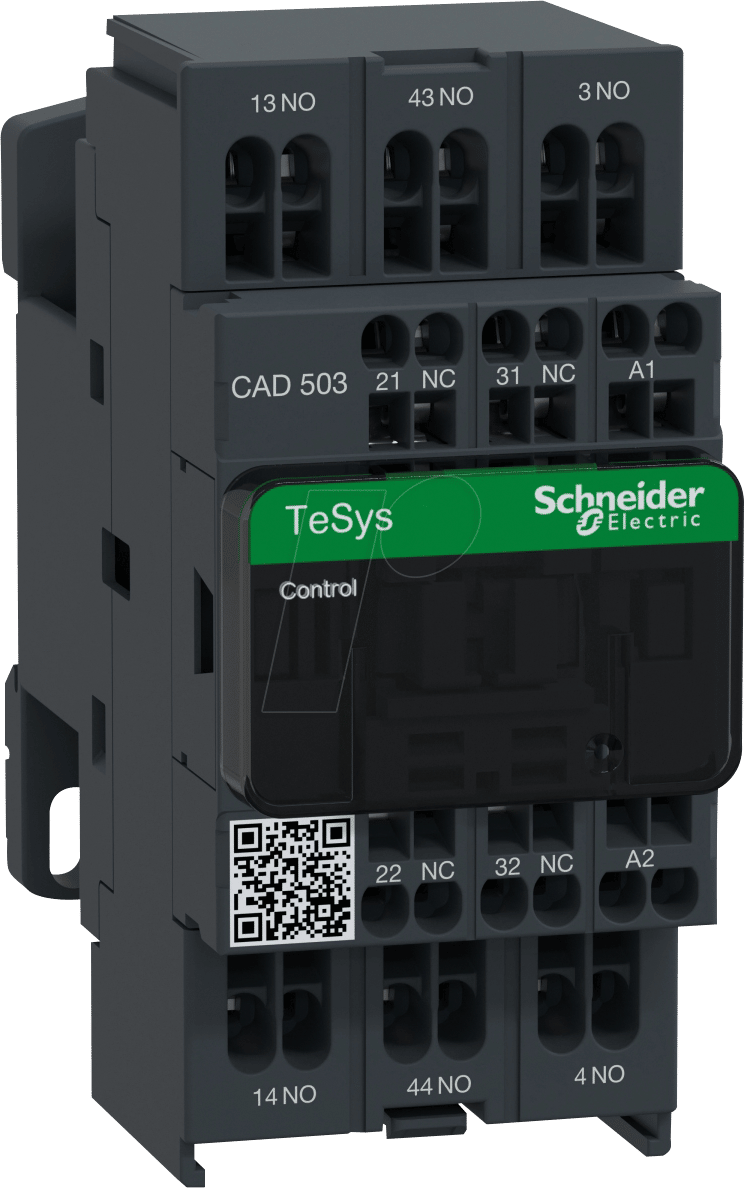

CAD503P7 – Hilfsschütz, TeSys CAD: Zuverlässigkeit für komplexe Steuerungsaufgaben
Das Hilfsschütz TeSys CAD503P7 mit 5 Schließern (NO) und einer Betriebsspannung von 230 V ist die ultimative Lösung für Elektroinstallateure, Automatisierungstechniker und Maschinenbauer, die eine präzise und robuste Schaltlösung für erweiterte Steuerungsanwendungen benötigen. Es adressiert das Kernproblem der zuverlässigen Signalverarbeitung und -weiterleitung in komplexen elektrischen Systemen, indem es eine sichere und dauerhafte Funktion auch unter anspruchsvollen Bedingungen garantiert.
Überlegene Leistung und Zuverlässigkeit
Im Gegensatz zu Standardhilfskontakten, die oft nur eine begrenzte Anzahl von Schaltzyklen oder eine einfachere Kontaktarchitektur bieten, zeichnet sich das TeSys CAD503P7 durch seine speziell entwickelte Konstruktion aus. Die Integration von 5 Schließern ermöglicht eine flexible und erweiterte Signalverknüpfung, was den Bedarf an zusätzlichen Relais oder komplexeren Verdrahtungen reduziert. Diese höhere Kontaktdichte und die optimierte Kontaktgeometrie sorgen für eine exzellente elektrische Leitfähigkeit und geringen Verschleiß, was direkt in einer längeren Lebensdauer und höherer Systemstabilität resultiert. Die Verwendung hochwertiger Materialien und die präzise Fertigung nach strengen Industriestandards machen dieses Hilfsschütz zu einer Investition, die sich durch reduzierte Wartungsintervalle und Ausfallzeiten schnell amortisiert.
Technische Spezifikationen und Innovative Merkmale
Das TeSys CAD-Sortiment von Schneider Electric steht für Qualität und Innovation im Bereich der Schutz- und Steuerungstechnik. Das Modell CAD503P7 ist keine Ausnahme. Es integriert fortschrittliche Technologien, um eine optimale Leistung und Sicherheit zu gewährleisten.
Kontaktarchitektur und Schaltleistung
Die 5 NO (Normally Open) Kontakte sind präzise gefertigt, um einen zuverlässigen Schaltvorgang zu gewährleisten. Die Kontaktmaterialien sind sorgfältig ausgewählt, um eine hohe Beständigkeit gegen Lichtbögen und Verschleiß zu bieten, was für die Langlebigkeit des Produkts entscheidend ist. Diese Konfiguration ist ideal für die Weiterleitung von Steuersignalen, die Ansteuerung von größeren Lasten über vorgeschaltete Schütze oder die Implementierung komplexer Verriegelungslogiken in automatisierten Prozessen.
Spulen- und Anschlussdesign
Die 230 V AC-Spule ist auf eine effiziente und zuverlässige Aktivierung ausgelegt. Das Design minimiert die Leistungsaufnahme und sorgt für eine stabile Ankerbewegung über die gesamte Lebensdauer. Die Anschlussklemmen sind für eine sichere und einfache Verdrahtung konzipiert, oft mit Schraubklemmen, die eine feste und vibrationsresistente Verbindung ermöglichen. Dies reduziert das Risiko von Fehlerkontakten und sorgt für eine robuste Installation.
Vorteile des TeSys CAD503P7 auf einen Blick
- Hohe Kontaktdichte: 5 Schließer in einem kompakten Gehäuse ermöglichen komplexe Schaltfunktionen ohne zusätzlichen Platzbedarf.
- Robuste Bauweise: Hochwertige Materialien und präzise Fertigung für Langlebigkeit und Zuverlässigkeit unter industriellen Bedingungen.
- Vielseitige Anwendung: Geeignet für Steuerkreise, Signalweiterleitung und als Bestandteil komplexer Automatisierungssysteme.
- Energieeffiziente Spule: Optimierte 230 V AC-Spule für geringen Energieverbrauch und zuverlässige Ansteuerung.
- Einfache Installation: Benutzerfreundliche Anschlüsse minimieren den Verdrahtungsaufwand und reduzieren Fehlerquellen.
- Erweiterbare Funktionalität: Kompatibel mit anderen Komponenten des TeSys-Sortiments für flexible Systemerweiterungen.
- Geprüfte Sicherheit: Erfüllt strenge internationale Normen für elektrische Komponenten und gewährleistet somit ein hohes Maß an Betriebssicherheit.
Detaillierte Produkttabelle
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Hilfsschütz |
| Serie | TeSys CAD |
| Anzahl Schließer (NO) | 5 |
| Steuerspannung | 230 V AC |
| Montageart | Reihenklemmenmontage (typisch für TeSys-Serie) |
| Anschlussart | Schraubklemmen für sichere und feste Verbindungen |
| Nenn-Isolationsspannung (Ui) | Bis zu 690 V (gemäß relevanter Normen für Schütze) |
| Umgebungstemperatur | Betriebstemperaturen von -25°C bis +55°C (typisch für industrielle Anwendungen) |
| Schutzart | IP20 (geschützt gegen feste Fremdkörper > 12,5 mm, nicht gegen Wasser geschützt) |
| Mechanische Lebensdauer | Erwartungsgemäß über 10 Millionen Schaltspiele bei fachgerechter Anwendung |
| Elektrische Lebensdauer | Optimiert für häufige Schaltvorgänge, abhängig von der Last (typisch mehrere Hunderttausend bis Millionen Zyklen) |
| Einsatzbereich | Industrielle Automatisierung, Gebäudeautomation, Schaltschrankbau, Maschinensteuerung |
Anwendungsgebiete und Einsatzszenarien
Das TeSys CAD503P7 Hilfsschütz findet breite Anwendung in einer Vielzahl von Industrie- und Gewerbebereichen. Seine Hauptaufgabe ist die Erweiterung der Schaltkontakte von Hauptschützen, die Durchführung von Verriegelungsfunktionen zur Verhinderung unerwünschter Zustände, oder die Signalisation von Betriebszuständen. In der Gebäudeautomation kann es zur Steuerung von Lüftungsanlagen, Pumpen oder Beleuchtungssystemen eingesetzt werden, wo eine präzise und zuverlässige Signalverarbeitung unerlässlich ist. Im Maschinenbau dient es als integraler Bestandteil von Sicherheitsketten und komplexen Steuerungslogiken, um einen reibungslosen und sicheren Betrieb von Produktionsanlagen zu gewährleisten. Die 230 V AC-Spule vereinfacht die Integration in bestehende Stromversorgungsnetze, was die Installation in diversen Umgebungen ermöglicht.
FAQ – Häufig gestellte Fragen zu CAD503P7 – Hilfsschütz, TeSys CAD, 5 NO, 230 V
Was genau ist die Funktion eines Hilfsschützes wie dem TeSys CAD503P7?
Ein Hilfsschütz dient dazu, die Anzahl der Kontakte eines Hauptschützes zu erweitern oder um Signalverarbeitungsaufgaben in Steuerkreisen zu übernehmen. Das CAD503P7 mit seinen 5 Schließern ermöglicht die gleichzeitige Ansteuerung mehrerer Verbraucher oder die Implementierung komplexer Verriegelungsfunktionen, die mit den Kontakten des Hauptschützes allein nicht realisierbar wären.
Für welche Art von Anwendungen ist dieses Hilfsschütz am besten geeignet?
Das Hilfsschütz TeSys CAD503P7 ist ideal für Anwendungen, die eine zuverlässige Signalweiterleitung, Verriegelungslogiken oder die Ansteuerung von Steuerkreisen erfordern. Dazu gehören die industrielle Automatisierung, der Schaltschrankbau, die Steuerung von Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie die Maschinensteuerung, wo Präzision und Langlebigkeit entscheidend sind.
Ist die 230 V AC-Spule mit allen elektrischen Systemen kompatibel?
Die 230 V AC-Spule ist für den Betrieb mit der in vielen Industrie- und Haushaltsinstallationen gängigen Wechselspannung von 230 Volt ausgelegt. Es ist wichtig sicherzustellen, dass die lokale Stromversorgung mit dieser Spannung übereinstimmt, um einen ordnungsgemäßen Betrieb zu gewährleisten.
Wie viele Schaltspiele kann das Hilfsschütz TeSys CAD503P7 voraussichtlich bewältigen?
Die mechanische Lebensdauer eines solchen Hilfsschützes liegt typischerweise bei über 10 Millionen Schaltspielen. Die elektrische Lebensdauer hängt stark von der Größe der geschalteten Last und der Häufigkeit der Schaltvorgänge ab, kann aber bei korrekter Auslegung und Anwendung mehrere Hunderttausend bis Millionen von Schaltzyklen erreichen.
Was bedeutet die Angabe „5 NO“ bei diesem Hilfsschütz?
„NO“ steht für „Normally Open“ (in Ruhestellung geöffnet). Die Angabe „5 NO“ bedeutet, dass das Hilfsschütz über fünf Kontakte verfügt, die im unverriegelten Zustand geöffnet sind. Wenn die Spule des Hilfsschützes mit Strom versorgt wird, schließen sich diese fünf Kontakte und ermöglichen so den Stromfluss.
Ist das Hilfsschütz TeSys CAD503P7 für den Einsatz in rauen Umgebungen geeignet?
Das TeSys CAD503P7 ist für den Einsatz unter industriellen Bedingungen konzipiert und verfügt über eine typische Schutzart von IP20. Für extrem staubige oder feuchte Umgebungen oder den direkten Kontakt mit Flüssigkeiten sind möglicherweise zusätzliche Schutzmaßnahmen oder spezielle Ausführungen erforderlich. Die Betriebstemperaturen von -25°C bis +55°C decken jedoch einen breiten Bereich ab.
Welche Vorteile bietet die Verwendung von TeSys CAD-Produkten gegenüber anderen Marken?
Die TeSys CAD-Produkte von Schneider Electric zeichnen sich durch ihre hohe Qualität, Zuverlässigkeit und Langlebigkeit aus, die durch jahrzehntelange Erfahrung in der Entwicklung von Schutz- und Steuerungskomponenten gewährleistet wird. Die modulare Bauweise und die breite Palette an Zubehörteilen ermöglichen eine hohe Flexibilität bei der Planung und Installation komplexer Systeme.
