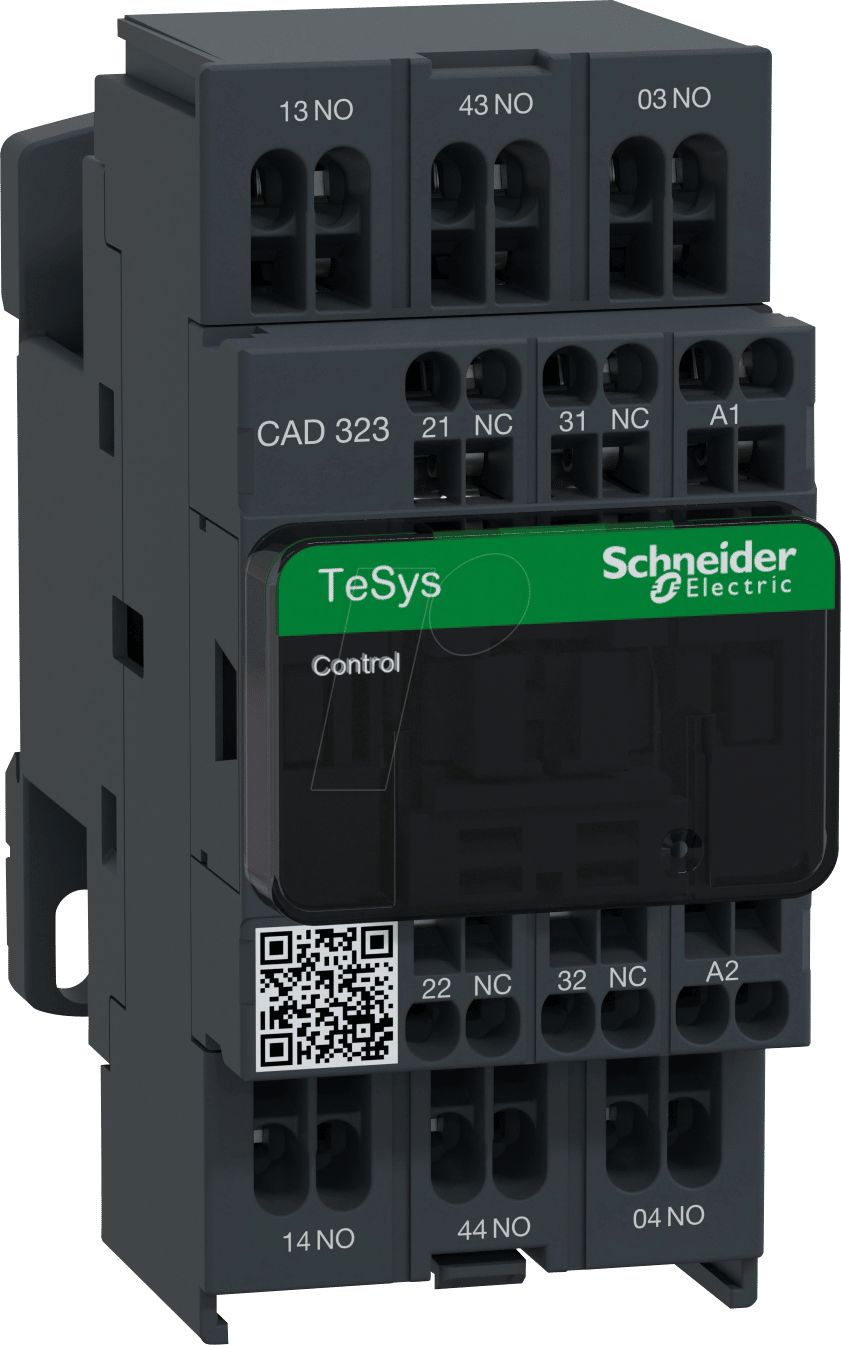

CAD323P7 – Ihr zuverlässiger Partner für komplexe Schaltungen
Sie suchen eine professionelle und leistungsfähige Lösung zur Steuerung und Überwachung elektrischer Anlagen? Der Hilfsschütz TeSys CAD mit 2 Schließern (NC) und 3 Öffnern (NO) für 230 V AC ist die ideale Komponente, um die Sicherheit und Funktionalität Ihrer Schaltschränke und industriellen Anwendungen zu gewährleisten. Dieses präzise gefertigte Bauteil wurde entwickelt, um anspruchsvolle Schaltaufgaben zuverlässig zu meistern und als essenzieller Bestandteil komplexer Steuerungslogiken zu fungieren, wo präzise Signalisierung und Schaltung gefordert sind.
Die Überlegenheit des TeSys CAD Hilfsschützes
Im Vergleich zu einfacheren Relais oder Standard-Hilfsschützen bietet der TeSys CAD CAD323P7 eine überlegene Kombination aus Robustheit, Langlebigkeit und präziser Schaltcharakteristik. Seine spezifische Konfiguration mit 2 NC und 3 NO Kontakten ermöglicht eine vielseitige Integration in Steuerkreise, die sowohl Schließ- als auch Öffnungsfunktionen gleichzeitig erfüllen müssen. Dies minimiert die Notwendigkeit zusätzlicher Komponenten und vereinfacht die Verdrahtung, was zu einer erhöhten Zuverlässigkeit und Kosteneffizienz führt. Die renommierte TeSys-Baureihe von Schneider Electric steht für höchste Ingenieurskunst und industrielle Standards, die in kritischen Anwendungen unerlässlich sind.
Umfassende Anwendungsbereiche und technische Exzellenz
Der TeSys CAD CAD323P7 Hilfsschütz ist ein Eckpfeiler in einer Vielzahl von industriellen Automatisierungsprozessen. Seine Fähigkeit, präzise Schaltzustände zu übertragen und zu signalisieren, macht ihn unverzichtbar in folgenden Bereichen:
- Industrielle Steuerungen: Als integraler Bestandteil von SPS-gesteuerten Systemen, Maschinensteuerungen und Fertigungsstraßen zur Erfassung von Betriebszuständen und Auslösung von Steuerbefehlen.
- Schaltschrankbau: Zur Überwachung von Motorzuständen, Signalgebung von Fehlerzuständen oder zur Implementierung von Sicherheitsverriegelungen in komplexen Schaltschrankkonfigurationen.
- Gebäudeautomatisierung: In anspruchsvollen Gebäudemanagementsystemen zur Steuerung von Lüftungsanlagen, Pumpen oder zur Zustandsüberwachung von Sicherheitseinrichtungen.
- Notstromversorgungssysteme: Zur sicheren Überwachung von Netz- und Generatorzuständen und zur automatischen Umschaltung im Fehlerfall.
- Energieverteilung: In Unterstationen und Schaltanlagen zur Überwachung von Schutzrelais und zur Signalisierung von Schaltzuständen.
Die technische Konzeption des CAD323P7 adressiert die Herausforderungen moderner Industrieumgebungen. Die Verwendung von hochwertigen Materialien und die präzise Fertigung nach internationalen Standards gewährleisten eine lange Lebensdauer und Störungsfreiheit, selbst unter extremen Bedingungen wie Temperaturschwankungen, Vibrationen und elektromagnetischen Störungen. Die 230 V AC Betriebsspannung ist ein weit verbreiteter Standard in industriellen Anwendungen und ermöglicht eine einfache Integration in bestehende elektrische Infrastrukturen.
Präzise Kontaktauslegung für maximale Funktionalität
Die spezifische Kontaktauslegung des CAD323P7 – 2 Schließer (NC) und 3 Öffner (NO) – ist ein entscheidendes Merkmal, das seine Vielseitigkeit unterstreicht. Diese Konfiguration ermöglicht:
- Simultane Signalgebung: Gleichzeitiges Schließen und Öffnen von Kontakten zur Übermittlung verschiedener Zustandsinformationen oder zur Ausführung von parallelen Steuerungsfunktionen.
- Ausfallsicherheit: NC-Kontakte bieten eine natürliche Überwachungsfunktion. Ein Öffnen des NC-Kontakts kann einen Fehlerzustand oder eine Unterbrechung signalisieren, was für sicherheitsrelevante Anwendungen von größter Bedeutung ist.
- Vielfältige Logikimplementierung: Die Kombination aus NC- und NO-Kontakten ermöglicht die einfache Realisierung komplexer Steuerlogiken direkt auf dem Hilfsschütz, ohne auf zusätzliche Logikmodule angewiesen zu sein.
- Zustandsüberwachung: Überwachung von Verriegelungszuständen, Türverriegelungen, oder ob eine bestimmte Komponente im System aktiv oder inaktiv ist.
Diese präzise Konfiguration minimiert die Notwendigkeit zusätzlicher Relais und trägt zu einer kompakteren und effizienteren Schaltschrankgestaltung bei. Die bewährte TeSys-Kontakttechnologie von Schneider Electric garantiert eine hohe Schaltspielzahl und eine zuverlässige Trennung, auch bei induktiven oder kapazitiven Lasten.
Konstruktion und Montage: Robustheit trifft Benutzerfreundlichkeit
Der TeSys CAD CAD323P7 wurde mit Blick auf Langlebigkeit und einfache Installation entwickelt. Die robuste Konstruktion gewährleistet, dass das Gerät auch unter anspruchsvollen Umgebungsbedingungen seine Funktion erfüllt. Die Montage auf einer Hutschiene (DIN-Schiene) ist ein Standardverfahren, das eine schnelle und sichere Befestigung im Schaltschrank ermöglicht. Die Schraubanschlüsse bieten eine feste und sichere elektrische Verbindung, die Vibrationen standhält.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Hilfsschütz, TeSys CAD Serie |
| Konfiguration | 2 Schließer (NC), 3 Öffner (NO) |
| Spulenspannung | 230 V AC |
| Schaltleistung (AC-15) | Typischerweise 6 A bei 230 V (spezifische Werte können je nach Norm und Anwendung variieren, aber der CAD323P7 ist für industrielle Schaltlasten ausgelegt) |
| Umgebungstemperatur Betrieb | -25 °C bis +55 °C (für zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen) |
| Montageart | Hutschiene (DIN-Schiene) für einfache Integration in Standard-Schaltschränke |
| Schutzart (bei montiertem Zustand) | IP20 (Schutz vor direktem Kontakt, aber nicht gegen Wasser) |
| Materialien | Hochwertige, isolierende und flammhemmende Kunststoffe gemäß IEC-Normen für maximale Sicherheit und Langlebigkeit. Die Kontakte sind aus einer legierten Silberlegierung gefertigt, um optimale Leitfähigkeit und Widerstandsfähigkeit gegen Verschleiß zu gewährleisten. |
| Normen und Zertifizierungen | Entwickelt und geprüft nach relevanten internationalen Standards wie IEC 60947-5-1, was höchste Zuverlässigkeit und Sicherheit in industriellen Anwendungen garantiert. Entspricht den Anforderungen für Steuerkreise. |
FAQ – Häufig gestellte Fragen zu CAD323P7 – Hilfsschütz, TeSys CAD, 2 NC, 3 NO, 230 V
Was ist die Hauptfunktion eines Hilfsschützes wie dem TeSys CAD CAD323P7?
Ein Hilfsschütz wie der TeSys CAD CAD323P7 dient hauptsächlich zur Erfassung von Zuständen in einem elektrischen System und zur Übertragung dieser Informationen an eine Steuereinheit (z.B. SPS) oder zur Auslösung von weiteren Schaltvorgängen. Er agiert als Brücke zwischen der Leistungselektronik und der Steuerungsebene und ermöglicht die Signalisierung von Betriebszuständen, Fehlerzuständen oder die Implementierung komplexer Verriegelungslogiken.
Für welche Art von Anwendungen ist der TeSys CAD CAD323P7 am besten geeignet?
Der TeSys CAD CAD323P7 ist hervorragend geeignet für industrielle Automatisierungsaufgaben, den Schaltschrankbau, die Gebäudeautomatisierung, Notstromsysteme und allgemeine Steuerkreise, bei denen eine präzise Zustandsüberwachung und die gleichzeitige Nutzung von Schließ- und Öffnerkontakten erforderlich ist. Seine Robustheit und die bewährte TeSys-Qualität machen ihn ideal für Umgebungen mit hohen Anforderungen.
Was bedeutet die Bezeichnung „2 NC, 3 NO“ bei diesem Hilfsschütz?
NC steht für „Normally Closed“ (Ruhestromkontakt), was bedeutet, dass der Kontakt im Ruhezustand geschlossen ist und erst bei Aktivierung des Schützes geöffnet wird. NO steht für „Normally Open“ (Arbeitsstromkontakt), was bedeutet, dass der Kontakt im Ruhezustand geöffnet ist und erst bei Aktivierung des Schützes schließt. „2 NC, 3 NO“ gibt also an, dass der Hilfsschütz über zwei Kontakte verfügt, die standardmäßig geschlossen sind und drei Kontakte, die standardmäßig geöffnet sind.
Kann der TeSys CAD CAD323P7 direkt größere Lasten schalten?
Der TeSys CAD CAD323P7 ist primär als Hilfsschütz für Steuerkreise konzipiert. Während er eine bestimmte Schaltleistung für AC-15 (Steuerstromkreise) aufweist, sollte er nicht für das direkte Schalten von Hochleistungslastströmen (wie z.B. Hauptmotoren) verwendet werden. Für solche Anwendungen sind Leistungsschütze erforderlich. Der Hilfsschütz wird typischerweise verwendet, um die Spulen von Leistungsschützen zu steuern oder Signale an eine SPS zu senden.
Wie wird der TeSys CAD CAD323P7 im Schaltschrank montiert?
Der TeSys CAD CAD323P7 ist für die Hutschienenmontage (DIN-Schiene) vorgesehen. Dies ist eine standardisierte und weit verbreitete Methode, um elektrische Komponenten schnell und sicher in Schaltschränken zu befestigen. Die Montage erfolgt in der Regel durch einfaches Aufklicken auf die Hutschiene.
Welche Vorteile bietet die 230 V AC Spulenspannung?
Die 230 V AC Spulenspannung ist ein international weit verbreiteter Standard in industriellen und vielen gewerblichen Anwendungen. Dies ermöglicht eine einfache Integration des Hilfsschützes in bestehende Stromversorgungsnetze und Steuerungsysteme ohne die Notwendigkeit spezieller Spannungswandler.
Was ist die Lebensdauer des TeSys CAD CAD323P7 in Bezug auf Schaltspiele?
Schneider Electric spezifiziert für seine TeSys-Produkte in der Regel eine hohe Lebensdauer. Während die genaue Zahl der Schaltspiele von der jeweiligen Anwendung und den geschalteten Lasten abhängt, sind die Hilfsschütze der TeSys CAD-Serie für eine hohe mechanische und elektrische Lebensdauer ausgelegt, die für industrielle Dauerbetriebsanforderungen konzipiert ist. Sie können von Hunderttausenden bis zu Millionen von Schaltspielen reichen, je nach genauen Betriebsbedingungen.
