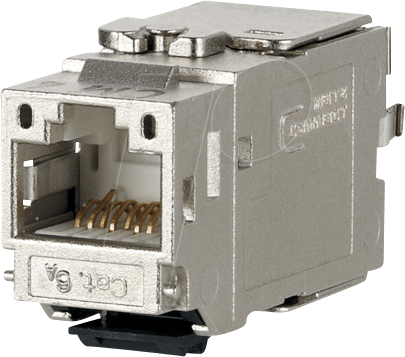

Maximale Netzwerkleistung mit dem BTR 130B21-Z – CAT.6A Modul K 180° Jack
Sie benötigen eine zuverlässige und leistungsstarke Lösung zur Erweiterung oder Optimierung Ihres Netzwerks? Das BTR 130B21-Z – CAT.6A Modul K 180° Jack, einzeln, ist die ideale Wahl für professionelle Netzwerkintegratoren, Systemadministratoren und anspruchsvolle Heimanwender, die Wert auf Stabilität, Geschwindigkeit und zukunftssichere Konnektivität legen. Dieses Modul schließt die Lücke zwischen Verkabelung und Endgerät und gewährleistet eine störungsfreie Datenübertragung, die für moderne IT-Infrastrukturen unerlässlich ist.
Herausragende Vorteile des BTR 130B21-Z CAT.6A Moduls
Warum das BTR 130B21-Z die überlegene Wahl für Ihre Netzwerkanforderungen darstellt, liegt in seiner durchdachten Konstruktion und der kompromisslosen Einhaltung höchster Industriestandards. Im Gegensatz zu Standardlösungen, die oft bei höheren Frequenzen an ihre Grenzen stoßen oder anfällig für Interferenzen sind, bietet dieses CAT.6A Modul eine signifikant höhere Bandbreite und eine verbesserte Signalintegrität. Dies resultiert in einer spürbar stabileren und schnelleren Netzwerkverbindung, selbst unter hoher Last.
- Leistungssteigerung: Erreicht Gigabit-Ethernet-Geschwindigkeiten und darüber hinaus, unterstützt durch die CAT.6A Spezifikation, die Übertragungsraten von bis zu 10 Gbit/s über Distanzen von bis zu 100 Metern ermöglicht.
- Störungsresistenz: Die hochwertige Abschirmung und die präzise Fertigung minimieren elektromagnetische Interferenzen (EMI) und Übersprechen (Crosstalk), was für eine saubere und zuverlässige Datenübertragung sorgt.
- Zukunftssicherheit: Mit Unterstützung für Frequenzen bis 500 MHz ist dieses Modul bestens gerüstet für aktuelle und zukünftige Netzwerktechnologien, einschließlich Power over Ethernet (PoE+) und höheren Bandbreitenanforderungen.
- Einfache Installation: Das 180° Abgangsdesign des Jacks und die intuitive IDC-Anschlusstechnik (Insulation Displacement Connector) erleichtern die schnelle und sichere Installation, auch in beengten Verhältnissen.
- Langlebigkeit: Gefertigt aus robusten Materialien, garantiert dieses Modul eine lange Lebensdauer und zuverlässige Performance über Jahre hinweg.
- Flexibilität: Als einzelnes Modul bietet es maximale Flexibilität bei der Planung und Realisierung von Netzwerktopologien, von kleinen Büros bis hin zu komplexen Rechenzentren.
Technologische Exzellenz für Ihr Netzwerk
Das BTR 130B21-Z repräsentiert den aktuellen Stand der Technik im Bereich der Netzwerkkomponenten. Die CAT.6A Spezifikation ist ein entscheidendes Merkmal, das eine höhere Leistung als bei herkömmlichen CAT.5e oder CAT.6 Kabeln und Modulen gewährleistet. Diese Klassifizierung bedeutet, dass das Modul für Frequenzen bis 500 MHz spezifiziert ist und damit die Anforderungen für 10-Gigabit-Ethernet (10GBASE-T) vollständig erfüllt. Die geringe Dämpfung und die hohe Rückflussdämpfung sind Indikatoren für eine exzellente Signalintegrität über die gesamte Bandbreite.
Die 180° Abgangsrichtung des Jacks ist ein Designmerkmal, das die Montage in Netzwerkdosen, Patchpanels oder anderen Einbaugehäusen erheblich vereinfacht. Sie ermöglicht eine ordentliche Kabelführung und reduziert mechanische Belastungen auf die Anschlussstellen, was zu einer höheren Zuverlässigkeit führt. Die IDC-Anschlusstechnik ist für ihre Schnelligkeit und Effizienz bekannt. Sie erlaubt die schnelle und werkzeuglose oder werkzeugunterstützte Verbindung der einzelnen Adernpaare des Netzwerk Kabels mit den Kontakten des Moduls, wobei die Isolierung automatisch durchstoßen wird und eine sichere elektrische Verbindung entsteht.
Konstruktion und Materialgüte
Die interne Konstruktion des BTR 130B21-Z ist auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt. Jeder Aspekt, von der Wahl des Gehäusematerials bis hin zur Präzision der IDC-Kontakte, ist darauf ausgerichtet, die Signalintegrität zu maximieren und Verluste zu minimieren. Die Verwendung von hochwertigen Kunststoffen für das Gehäuse sorgt für mechanische Stabilität und Schutz vor Umwelteinflüssen. Die Kontakte sind oft aus einer Kupferlegierung gefertigt und mit einer Kontaktierung versehen, die Korrosion verhindert und eine dauerhaft niederohmige Verbindung gewährleistet.
Die Abschirmung spielt eine kritische Rolle für die Performance in höheren Frequenzbereichen und bei der Vermeidung von Störungen. Das Design des BTR 130B21-Z berücksichtigt diese Notwendigkeit durch eine effektive Abschirmung, die sowohl externe als auch interne Störquellen minimiert. Dies ist besonders wichtig in Umgebungen mit vielen elektronischen Geräten oder in der Nähe von Stromleitungen.
Anwendungsgebiete und Integration
Das BTR 130B21-Z – CAT.6A Modul K 180° Jack, einzeln, ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen:
- Büro- und Arbeitsplatzverkabelung: Bietet zuverlässige und schnelle Verbindungen für Computer, Drucker und andere Netzwerkgeräte im Büroumfeld.
- Rechenzentren: Unterstützt die hohen Anforderungen an Bandbreite und Zuverlässigkeit in Serverräumen und Data Centern, insbesondere für Storage- und Server-Konnektivität.
- Industrielle Umgebungen: Dank seiner Robustheit und Störungsresistenz ist es auch für anspruchsvolle industrielle Netzwerkanwendungen geeignet.
- Private Netzwerke: Ermöglicht leistungsstarke Heimnetzwerke für Streaming, Gaming, Smart-Home-Anwendungen und Home-Office-Setups.
- Gebäude- und Infrastrukturverkabelung: Als Teil einer strukturierten Verkabelung bildet es eine zukunftssichere Grundlage für jegliche Netzwerkanforderungen.
Die Integration in bestehende oder neue Netzwerke ist unkompliziert. Das Modul kann in Keystone-fähige Einbaurahmen, Netzwerkdosen, Patchpanels oder auch in individuelle Gehäuselösungen eingebaut werden. Die Standardisierung der Keystone-Form ermöglicht eine hohe Kompatibilität mit einer Vielzahl von Herstellern und Systemen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Netzwerkmodul (Jack) |
| Kategorie | CAT.6A |
| Abschirmung | Geschirmt (FTP/STP – je nach spezifischer Ausführung der Serie, hier generische Beschreibung der Vorteile) |
| Anschlusstechnik | IDC (Insulation Displacement Connector) |
| Biegeradius (Kabel) | Minimum 4x Außendurchmesser des Kabels (empfohlen für Langlebigkeit und Leistung) |
| Kabeldurchmesser (Unterstützt) | Geeignet für AWG 22 bis AWG 26 (typische Werte für strukturierte Verkabelung) |
| Abgangswinkel | 180° |
| Kontakte | Hochwertige Kupferlegierung mit vergoldeter Kontaktfläche zur Korrosionsbeständigkeit |
| Gehäusematerial | UV-stabiler und flammhemmender Kunststoff (UL94-V0 oder vergleichbar) |
| Betriebstemperatur | -20°C bis +70°C (typischer Bereich für Netzwerkkomponenten) |
| Lagertemperatur | -40°C bis +85°C (typischer Bereich) |
| Zertifizierungen | Erfüllt oder übertrifft ANSI/TIA-568-C.2 und ISO/IEC 11801 Standards für CAT.6A |
FAQ – Häufig gestellte Fragen zu BTR 130B21-Z – CAT.6A Modul K 180° Jack, einzeln
Was bedeutet CAT.6A und welche Vorteile bietet es gegenüber älteren Kategorien?
CAT.6A steht für Category 6 Augmented. Diese Spezifikation garantiert eine Leistung von bis zu 10 Gigabit Ethernet über eine Distanz von 100 Metern bei einer Frequenz von 500 MHz. Im Vergleich zu CAT.6 (bis zu 250 MHz) oder CAT.5e (bis zu 100 MHz) bietet CAT.6A eine deutlich höhere Bandbreite und eine verbesserte Unterdrückung von Übersprechen (Crosstalk) und anderen Störsignalen, was zu einer stabileren und schnelleren Netzwerkverbindung führt.
Ist das Modul auch für Power over Ethernet (PoE) geeignet?
Ja, CAT.6A-Module wie das BTR 130B21-Z sind grundsätzlich für Power over Ethernet (PoE) und PoE+ (bis zu 30 Watt) ausgelegt. Die spezifizierten Dämpfungs- und Rückflussdämpfungswerte sowie die Störfestigkeit stellen sicher, dass die Stromübertragung die Datenintegrität nicht beeinträchtigt.
Wie wird das Modul installiert?
Die Installation erfolgt über IDC-Schneidklemmen (Insulation Displacement Connector). Hierbei werden die einzelnen Adern des Netzwerkkabels in spezielle Kontakte geführt, die die Isolierung durchdringen und so eine elektrische Verbindung herstellen. Dies ist ein schnelles und werkzeugloses oder mit einem speziellen Werkzeug vereinfachtes Verfahren, das keine Lötarbeiten erfordert.
Welche Art von Kabel ist für dieses Modul am besten geeignet?
Für die optimale Leistung mit einem CAT.6A Modul empfehlen wir die Verwendung eines CAT.6A Netzwerk Kabels. Achten Sie auf eine entsprechende Abschirmung (z.B. UTP, FTP oder STP), die zur Abschirmung des Moduls passt, um maximale Störfestigkeit zu gewährleisten. Die Kabel sollten für Frequenzen bis 500 MHz spezifiziert sein und einen Drahtquerschnitt von AWG 22 bis AWG 26 aufweisen.
Kann ich dieses Modul in einer älteren CAT.5e Dose verwenden?
Während das Modul physisch in eine Keystone-fähige Dose passen kann, wird die volle CAT.6A Leistung nur erreicht, wenn die gesamte Verkabelungskette – vom Patchpanel bis zur Netzwerkdose – den CAT.6A Standards entspricht. Die Verwendung eines CAT.6A Moduls in einer älteren Installation wird die Gesamtleistung auf das Niveau der schwächsten Komponente reduzieren.
Was bedeutet der 180° Abgangswinkel?
Der 180° Abgangswinkel bezieht sich auf die Ausrichtung der Kabelzuführung im Verhältnis zur Vorderseite des Jacks, an der das Netzwerkkabel eingesteckt wird. Bei einem 180° Modul treten die Kabel gerade von der Rückseite des Jacks aus, was die Installation in flachen Patchpanels oder Netzwerkdosen erleichtert und eine sauberere Kabelführung ermöglicht.
Wie unterscheidet sich ein geschirmtes Modul von einem ungeschirmten?
Ein geschirmtes Modul (oft als FTP oder STP bezeichnet) verfügt über eine Metallummantelung, die die einzelnen Adernpaare oder das gesamte Modul vor externen elektromagnetischen Interferenzen (EMI) schützt und gleichzeitig interne Störungen reduziert. Dies ist entscheidend für die Erzielung hoher Übertragungsraten über längere Distanzen und in störungsintensiven Umgebungen. Ungeschirmte Module (UTP) bieten diesen Schutz nicht.
