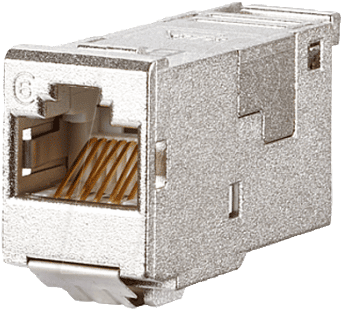

Zuverlässige Netzwerkinfrastruktur mit dem BTR 130910-I – E-DAT Modul Cat.6A
Für professionelle Netzwerkinstallationen, bei denen höchste Datenintegrität und stabile Verbindungen unerlässlich sind, bietet das BTR 130910-I – E-DAT Modul Cat.6A eine überlegene Lösung. Dieses Präzisionsmodul richtet sich an Systemintegratoren, IT-Administratoren und professionelle Elektroinstallateure, die eine leistungsfähige und zukunftssichere Verkabelungsinfrastruktur realisieren möchten, um den wachsenden Anforderungen an Bandbreite und Zuverlässigkeit gerecht zu werden.
Maximale Leistung und Kompatibilität für Ihr Netzwerk
Das BTR 130910-I – E-DAT Modul Cat.6A wurde entwickelt, um die Spezifikationen für Cat.6A-Netzwerke mühelos zu erfüllen und zu übertreffen. Dies bedeutet für Sie eine garantierte Datenübertragungsrate von bis zu 10 Gbit/s, selbst über Distanzen von 100 Metern, mit einer Bandbreite von 500 MHz. Diese Leistungsklasse ist essenziell für anspruchsvolle Anwendungen wie 4K/8K-Videostreaming, Virtualisierung, große Datenübertragungen und Echtzeit-Kommunikationssysteme. Die T568A-Kodierung sorgt für eine standardkonforme Verdrahtung, was die Kompatibilität mit einer breiten Palette von Netzwerkgeräten und Installationskomponenten sicherstellt und Fehler bei der Installation minimiert.
Konstruktion und Material: Ein Fundament für Langlebigkeit
Die herausragende Leistung und Zuverlässigkeit des BTR 130910-I – E-DAT Moduls Cat.6A basieren auf seiner robusten Konstruktion und der Auswahl hochwertiger Materialien. Das Gehäuse des Moduls besteht aus einem langlebigen und stoßfesten Kunststoff, der eine hohe mechanische Belastbarkeit gewährleistet und das empfindliche Innenleben vor Umwelteinflüssen schützt. Die Kontakte sind aus einer hochleitfähigen Legierung gefertigt und präzise verarbeitet, um eine optimale Signalübertragung zu gewährleisten und Signalverluste zu minimieren. Diese Sorgfalt in der Materialauswahl und Fertigung resultiert in einer außergewöhnlichen Lebensdauer und Zuverlässigkeit, die den Anforderungen professioneller IT-Infrastrukturen gerecht wird.
Technische Spezifikationen im Detail
Das E-DAT Modul ist für den Einsatz in Keystone-Anschlussfeldern und Unterputz-Dosen konzipiert und ermöglicht eine einfache und schnelle Installation. Die werkzeuglose LSA-Schneidklemme ermöglicht eine zeitsparende und sichere Kabelverbindung ohne spezielle Werkzeuge. Die Abschirmung des Moduls ist integraler Bestandteil des Designs, um elektromagnetische Störungen (EMI) und Übersprechungen (Crosstalk) effektiv zu unterdrücken. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität in Umgebungen mit hoher elektrischer Aktivität. Die Unterstützung für AWG 23 bis AWG 26 Kabelquerschnitte bietet Flexibilität bei der Wahl der Verkabelung.
Vorteile auf einen Blick
- Garantierte 10-Gbit/s-Leistung: Erfüllt und übertrifft die Cat.6A-Norm für zukunftssichere Netzwerke.
- Hohe Bandbreite von 500 MHz: Ermöglicht anspruchsvolle Anwendungen wie 4K-Streaming und Virtualisierung.
- Zuverlässige Signalintegrität: Effektive Abschirmung gegen EMI und Übersprechen.
- Werkzeuglose Installation: Schnelle und sichere Verdrahtung dank LSA-Schneidklemme.
- Robuste Bauweise: Langlebige Materialien für den professionellen Einsatz.
- Universelle Kompatibilität: T568A-Kodierung für nahtlose Integration.
- Flexibler Kabelquerschnitt: Unterstützt AWG 23 bis AWG 26.
Produkteigenschaften im Überblick
| Kategorie | Beschreibung |
|---|---|
| Produkttyp | E-DAT Modul | Netzwerk-Buchse |
| Standard | Cat.6A (ISO/IEC 11801, EN 50173) |
| Übertragungsrate | Bis zu 10 Gbit/s |
| Frequenzbandbreite | Bis zu 500 MHz |
| Schirmung | FTP (Foiled Twisted Pair) – Vollgeschirmt |
| Anschluss (Kabel) | LSA-Schneidklemmen (werkzeuglos) |
| Anschluss (Gerät) | Keystone-Anschluss (RJ45-Buchse) |
| Wiremapping | T568A |
| Material (Gehäuse) | Hochwertiger ABS-Kunststoff, UV-beständig |
| Material (Kontakte) | Phosphorbronze, verzinnt und vergoldet (min. 3 µm) |
| Montage | Für Keystone-Anschlussfelder, AP-Dosen, UP-Dosen |
| Kabeldurchmesser | Geeignet für Massiv- und Litzenleiter, AWG 23-26 |
| Umgebungstemperatur | -20°C bis +70°C |
| Lagertemperatur | -20°C bis +70°C |
| Luftfeuchtigkeit | 5% bis 95% nicht kondensierend |
| Brandschutzklasse | UL 94 V-0 |
FAQ – Häufig gestellte Fragen zu BTR 130910-I – E-DAT Modul Cat.6A 8 (8) Buchse, T568A
Ist das Modul auch für T568B-Verdrahtung geeignet?
Nein, dieses spezifische Modul ist ausschließlich für die T568A-Verdrahtung konzipiert. Die korrekte und konsistente Anwendung eines Verdrahtungsstandards innerhalb einer Installation ist entscheidend für die einwandfreie Funktion und Zertifizierbarkeit des Netzwerks. Achten Sie darauf, dass alle Komponenten in Ihrer Installation denselben Standard verwenden.
Welche Art von Kabel kann ich mit diesem Modul verbinden?
Das BTR 130910-I – E-DAT Modul Cat.6A ist für Kabel mit einem AWG-Querschnitt von 23 bis 26 ausgelegt. Dies umfasst sowohl Massivleiter- als auch Litzenleiter. Für optimale Leistung und Langlebigkeit empfehlen wir die Verwendung von Cat.6A-zertifizierten Installationskabeln.
Muss ich Spezialwerkzeuge für die Installation verwenden?
Nein, die Installation ist werkzeuglos möglich. Das Modul verfügt über LSA-Schneidklemmen, an denen die Kabeladern einfach eingepresst werden. Ein Standard-Abisolierwerkzeug zum Entfernen des Kabelmantels wird jedoch benötigt.
Wie wichtig ist die Abschirmung bei Cat.6A?
Die Abschirmung (hier: FTP – Foiled Twisted Pair) ist bei Cat.6A-Kabeln und -Komponenten von entscheidender Bedeutung. Sie schützt die Datenübertragung vor elektromagnetischen Störungen (EMI) und reduziert das Übersprechen zwischen den Adernpaaren. Dies ist unerlässlich, um die geforderte Bandbreite von 500 MHz und die hohe Datenintegrität für 10-Gbit/s-Verbindungen zu gewährleisten.
In welchen Umgebungen ist dieses Modul besonders empfehlenswert?
Dieses Modul ist besonders empfehlenswert in Umgebungen, die hohe Bandbreiten und eine zuverlässige Datenübertragung erfordern. Dazu gehören Büros, Rechenzentren, industrielle Steuerungsanlagen, Krankenhäuser, Bildungseinrichtungen sowie jede Anwendung, bei der Datenintensive Dienste wie 4K/8K-Streaming, Big Data Analysen oder professionelle Videokonferenzen zum Einsatz kommen.
Was bedeutet die Kennzeichnung „8 (8) Buchse“?
Die Kennzeichnung „8 (8) Buchse“ bezieht sich auf die RJ45-Buchse, die über 8 Kontakte verfügt. Das „(8)“ spezifiziert, dass alle 8 Kontakte belegt und für die Datenübertragung nutzbar sind, was für höhere Standards wie Cat.6A unerlässlich ist, um alle vier Adernpaare zu unterstützen.
Wie lange ist die erwartete Lebensdauer des Moduls?
Das BTR 130910-I – E-DAT Modul Cat.6A ist für den professionellen Einsatz konzipiert und zeichnet sich durch eine hohe Lebensdauer aus. Die robuste Konstruktion und die hochwertigen Materialien, einschließlich der vergoldeten Kontakte, gewährleisten eine zuverlässige Funktion über viele Jahre hinweg, typischerweise ausgelegt für eine Vielzahl von Steckzyklen und dauerhaften Betrieb unter den spezifizierten Umgebungsbedingungen.
