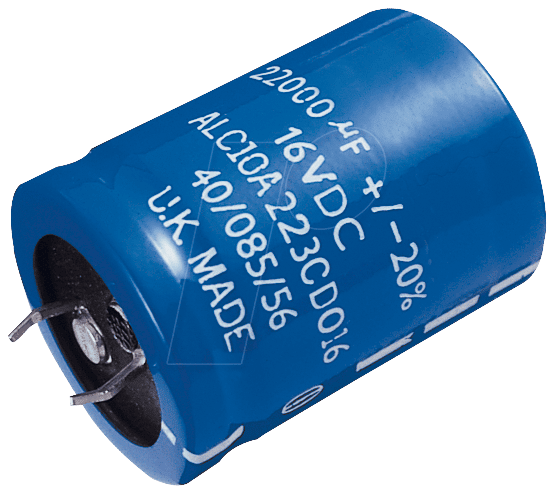

Zuverlässige Energiespeicherung für anspruchsvolle Elektronikanwendungen: BSN 22.000/16 Becher-Elko
Für Ingenieure, Techniker und versierte Hobbyelektroniker, die eine stabile und langlebige Energiespeicherlösung für ihre Schaltungen benötigen, bietet der BSN 22.000/16 Becher-Elko eine exzellente Wahl. Dieser radial bedrahtete Elektrolytkondensator mit einer Kapazität von 22 mF und einer Nennspannung von 16 V ist präzise konzipiert, um Schwankungen in der Stromversorgung auszugleichen, als Puffer zu dienen und die Lebensdauer empfindlicher elektronischer Komponenten zu verlängern. Er adressiert das Problem von instabilen Spannungen und unerwünschtem Rauschen in Netzteilen, Audio-Equipment oder anderen leistungskritischen Geräten.
Herausragende Eigenschaften des BSN 22.000/16
Der BSN 22.000/16 Becher-Elko zeichnet sich durch eine Kombination aus bewährter Technologie und robusten Konstruktionsmerkmalen aus, die ihn zu einer überlegenen Wahl gegenüber einfacheren oder qualitativ minderwertigeren Kondensatoren machen. Seine Spezifikationen sind nicht nur Zahlen, sondern Indikatoren für Leistungsfähigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
- Hohe Kapazität für effektive Filterung: Mit einer Kapazität von 22.000 µF (Mikrofarad) bietet dieser Elko eine substanzielle Fähigkeit zur Energiespeicherung und -abgabe. Dies ist entscheidend für die Glättung von Gleichspannungen, die bei der Umwandlung von Wechselstrom zu Gleichstrom entstehen, und minimiert so Restwelligkeit (Ripple) effektiv.
- Adequate Nennspannung für breite Anwendungspalette: Die Nennspannung von 16 Volt ist für eine Vielzahl von Niederspannungsanwendungen im Hobbybereich, in der Industrieautomatisierung oder in der Medizintechnik ausreichend und bietet dabei eine gesunde Reserve für typische Betriebspunkte.
- Optimale Bauform für Platinenbestückung: Die radiale Bauform mit einem Rastermaß (RM) von 10 mm ermöglicht eine effiziente Bestückung auf Leiterplatten und ist für Durchsteckmontage (THT) konzipiert, was eine sichere mechanische und elektrische Verbindung gewährleistet.
- Temperaturbeständigkeit und Langlebigkeit: Mit einer Betriebstemperaturbereichsgarantie von 85°C und einer Lebensdauer von 2000 Stunden unter Volllastbedingungen ist dieser Elko für den Dauereinsatz in Umgebungen mit moderater Wärmeentwicklung ausgelegt und verspricht eine lange Betriebszuverlässigkeit.
- Toleranz für präzise Schaltungsdesign: Die Toleranz von 20% ist für die meisten Filter- und Pufferanwendungen gängig und ermöglicht eine kosteneffiziente Fertigung, ohne die Funktionsfähigkeit maßgeblich zu beeinträchtigen.
Technische Spezifikationen und Konstruktionsmerkmale
Der BSN 22.000/16 Becher-Elko repräsentiert die Essenz zuverlässiger Energiespeichertechnologie. Seine sorgfältig ausgewählten Materialien und seine präzise Fertigung adressieren die Kernanforderungen an moderne elektronische Komponenten.
| Merkmal | Spezifikation |
|---|---|
| Typ | Becher-Elko, radial bedrahtet |
| Kapazität | 22.000 µF (22 mF) |
| Nennspannung | 16 V DC |
| Rastermaß (RM) | 10 mm |
| Max. Betriebstemperatur | 85°C |
| Garantierte Lebensdauer | 2000 Stunden bei Nennspannung und 85°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Hochwertiger Elektrolytkunststoff, optimiert für Stabilität und geringen ESR (Equivalent Series Resistance) |
| Gehäusematerial | Robuster Kunststoff mit guter Isolationsfähigkeit und mechanischer Stabilität |
| Anschlussart | Axiale Lötösen für THT-Bestückung |
| Polarität | Polarisiert (korrekte Anschlussrichtung zwingend erforderlich) |
Anwendungsgebiete und Vorteile für Ihre Schaltung
Die Vielseitigkeit des BSN 22.000/16 macht ihn zu einem unverzichtbaren Bauteil in zahlreichen elektronischen Projekten. Seine Fähigkeit, Energie zu speichern und bei Bedarf schnell abzugeben, ist fundamental für die Stabilität und Performance von Schaltungen.
- Netzteil-Filterung und Glättung: In nahezu jedem Netzteil, das von Wechselspannung ausgeht, ist eine effektive Glättung unerlässlich. Der BSN 22.000/16 dient hier als Hauptglättungskondensator und reduziert die Restwelligkeit signifikant, was zu einer sauberen Gleichspannung führt. Dies schützt nachgeschaltete Komponenten vor schädlichen Spannungsspitzen.
- Pufferung und Energiebereitstellung: Bei Lastspitzen, bei denen der Strombedarf kurzzeitig stark ansteigt, kann der Elko die benötigte Energie schnell bereitstellen. Dies ist essenziell in Audio-Verstärkern, Motorsteuerungen oder Geräten mit Impulslasten, um Spannungsabfälle zu vermeiden.
- Entkopplung in digitalen Schaltungen: In digitalen Systemen, insbesondere bei Mikrocontrollern und Logikschaltungen, sind schnelle Stromschwankungen üblich. Ein gut platziertes Entkopplungselement wie dieser Elko auf der Versorgungsleitung minimiert Störeinflüsse und sorgt für einen stabilen Betrieb.
- Erweiterung der Lebensdauer von Komponenten: Durch die Stabilisierung der Versorgungsspannung und die Reduzierung von Spannungsspitzen trägt der BSN 22.000/16 maßgeblich zur Verlängerung der Lebensdauer empfindlicher elektronischer Bauteile bei.
- Zuverlässigkeit unter thermischer Belastung: Die Spezifikation von 85°C Betriebstemperatur und 2000 Stunden Lebensdauer bedeutet, dass dieser Elko auch in Umgebungen mit erhöhter Abwärme oder bei Dauerbetrieb eine hohe Zuverlässigkeit bietet. Dies ist ein klares Qualitätsmerkmal gegenüber Standard-Elkos mit geringerer Temperaturbeständigkeit.
Der Informationsgewinn durch präzise Spezifikationen
Die detaillierten Angaben des BSN 22.000/16 gehen über reine Marketingwerte hinaus. Das Verständnis des Materials (hochwertiger Elektrolytkunststoff), der Konstruktion (radial bedrahtet, THT) und der Leistungsparameter (Kapazität, Spannung, Toleranz, Temperatur, Lebensdauer) ermöglicht es Ingenieuren und Technikern, die Eignung für spezifische Designs präzise zu beurteilen. Der geringe ESR (Equivalent Series Resistance), der implizit durch die Wahl eines hochwertigen Elektrolytdielektrikums erzielt wird, minimiert Leistungsverluste und verbessert die Effizienz, insbesondere bei hohen Frequenzen und hohen Strömen. Die garantierte Lebensdauer von 2000 Stunden bei 85°C ist ein starkes Indiz für die Robustheit und die Qualität der verwendeten Materialien und der Fertigungsprozesse. Dies unterscheidet ihn deutlich von preiswerteren Alternativen, bei denen solche Garantien oft fehlen oder die tatsächliche Lebensdauer deutlich kürzer ausfällt.
FAQ – Häufig gestellte Fragen zu BSN 22.000/16 – Becher-Elko, radial, 22 mF, 16 V, RM 10, 85°C, 2000h, 20%
Was bedeutet „Becher-Elko“ und „radial bedrahtet“?
Ein „Becher-Elko“ bezieht sich auf die zylindrische Bauform des Elektrolytkondensators, die an einen Becher erinnert. „Radial bedrahtet“ bedeutet, dass die Anschlussdrähte an einer Seite des zylindrischen Gehäuses nebeneinander austreten, im Gegensatz zu axial bedrahteten Kondensatoren, bei denen die Drähte an gegenüberliegenden Enden hervorkommen. Diese Bauform ist typisch für die Montage auf Leiterplatten.
Ist der BSN 22.000/16 Elko für jede Anwendung geeignet?
Der BSN 22.000/16 ist ideal für Niederspannungsanwendungen (bis 16V) geeignet, die eine hohe Kapazität zur Filterung, Pufferung oder Entkopplung erfordern. Für Anwendungen mit höheren Spannungen, sehr hohen Frequenzen oder extremen Temperaturbedingungen wären andere Kondensatortypen erforderlich.
Wie wichtig ist das Rastermaß (RM) von 10 mm?
Das Rastermaß von 10 mm gibt den Abstand zwischen den beiden Anschlussdrähten an. Dieser Wert ist entscheidend für die Kompatibilität mit den Bohrungen auf einer Leiterplatte. Ein RM von 10 mm ist ein gängiger Standard für viele Elektronik-Layouts.
Was bedeutet die Angabe „2000h, 85°C“?
Diese Angabe bezieht sich auf die garantierte Lebensdauer des Kondensators. Sie besagt, dass der Elko unter kontinuierlicher Belastung bei Nennspannung (16V) und einer Umgebungstemperatur von 85°C voraussichtlich mindestens 2000 Stunden fehlerfrei funktionieren wird. Dies ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Produkts.
Ist die Polarität des Elkos wichtig?
Ja, Elektrolytkondensatoren sind polarisiert. Das bedeutet, sie müssen korrekt angeschlossen werden, wobei der Pluspol mit dem positiven Potenzial der Schaltung und der Minuspol mit dem negativen Potenzial verbunden werden muss. Eine Verpolung kann zur Zerstörung des Kondensators und der umliegenden Bauteile führen. Die Polung ist in der Regel durch Markierungen auf dem Gehäuse gekennzeichnet.
Was bedeutet die Toleranz von 20%?
Die Kapazitätstoleranz von ±20% gibt an, dass die tatsächliche Kapazität des Kondensators um bis zu 20% von dem Nennwert (22.000 µF) abweichen kann. Für die meisten Filter- und Pufferanwendungen ist diese Toleranz akzeptabel und stellt einen guten Kompromiss zwischen Präzision und Kosten dar.
Welchen Vorteil bietet ein Elko mit niedrigerem ESR (Equivalent Series Resistance)?
Ein niedrigerer ESR bedeutet geringere Verluste an Energie in Form von Wärme, wenn Strom durch den Kondensator fließt. Dies führt zu einer effizienteren Filterung, einer besseren Pufferung, da der Kondensator schneller Energie speichern und abgeben kann, und trägt dazu bei, dass der Kondensator selbst weniger warm wird, was seine Lebensdauer weiter erhöht.
