Präzisionsfilterung für anspruchsvolle Elektronik: Der BLM15AG121 EMI Suppression Filter
Wenn unerwünschte elektromagnetische Interferenzen (EMI) die Leistung Ihrer empfindlichen elektronischen Schaltungen beeinträchtigen, ist eine effektive Abschirmung unerlässlich. Der BLM15AG121 EMI Suppression Filter im kompakten SMD0402-Format wurde speziell entwickelt, um hochfrequente Störsignale zuverlässig zu dämpfen und so die Signalintegrität und Systemstabilität zu gewährleisten. Dieses Bauteil ist die ideale Lösung für Ingenieure und Entwickler, die in Bereichen wie Telekommunikation, Automotive-Elektronik, Medizintechnik und Industriesteuerungen tätig sind und höchste Zuverlässigkeit fordern.
Entschlüsselung der EMI: Warum der BLM15AG121 die Superior-Wahl ist
Herkömmliche Filterlösungen können oft Kompromisse bei Größe, Leistung oder Kosten mit sich bringen. Der BLM15AG121 zeichnet sich durch seine exzellente Balance aus bemerkenswerter EMI-Unterdrückung bei gleichzeitig minimaler Signalbeeinträchtigung aus. Seine präzise 120-Ohm-Impedanz ist für eine breite Palette von Anwendungen optimiert, was ihn zu einer universellen und doch spezialisierten Komponente macht. Die fortschrittliche keramische Technologie und das kompakte SMD0402-Gehäuse ermöglichen eine nahtlose Integration in dichte Leiterplattendesigns, ohne Leistungseinbußen. Im Gegensatz zu generischen Bauteilen bietet der BLM15AG121 eine konsistente und vorhersagbare Leistung, die für die Einhaltung strenger EMV-Standards unerlässlich ist.
Schlüsselvorteile des BLM15AG121 EMI Suppression Filters
- Maximale Signalintegrität: Effektive Unterdrückung von Gleichtakt- und Gegentaktstörungen über einen breiten Frequenzbereich, was zu klareren Signalen und reduzierten Fehlerraten führt.
- Kompaktes SMD0402-Gehäuse: Ermöglicht hochdichte Bestückung und minimiert den Platzbedarf auf der Leiterplatte, ideal für mobile und platzbeschränkte Anwendungen.
- Optimierte Impedanz: Mit 120 Ohm ist dieser Filter präzise auf eine Vielzahl gängiger Schnittstellen und Datenleitungen abgestimmt, um eine maximale Dämpfungswirkung zu erzielen.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet der BLM15AG121 eine langlebige und stabile Performance, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Integration: Das Surface-Mount-Design erleichtert den automatisierten Bestückungsprozess und reduziert Montagekosten.
- Reduzierte Systemkomplexität: Durch die integrierte Filterfunktion können zusätzliche passive Komponenten oder aufwendigere Abschirmmaßnahmen vermieden werden.
Technische Spezifikationen und Leistungsprofil
Der BLM15AG121 ist ein monolithischer Ferrit-Perlen-Chip-Induktor, der für seine Fähigkeit bekannt ist, hochfrequente Störungen effektiv zu absorbieren. Seine ferroelektrischen Eigenschaften sorgen für eine starke Resonanzdämpfung im relevanten Frequenzspektrum, während seine niedrige Gleichstromresistenz (DCR) den Spannungsabfall minimiert.
Detaillierte Produktmerkmale und Anwendungsbereiche
Materialzusammensetzung und Herstellungspräzision
Das Kernstück des BLM15AG121 bildet eine sorgfältig formulierte ferritische Keramikmasse. Diese hochentwickelte Materialtechnologie ist entscheidend für die effektive Absorption von elektromagnetischer Energie im GHz-Bereich. Die präzise Fertigung im SMD0402-Gehäuse, einem der kleinsten auf dem Markt verfügbaren Gehäuseformate, zeugt von der fortschrittlichen Produktionstechnik, die bei der Herstellung dieser Bauteile zum Einsatz kommt. Dies ermöglicht nicht nur eine äußerst kompakte Bauweise, sondern auch eine herausragende thermische Ableitung und mechanische Stabilität.
Elektrische Charakteristika für maximale Leistung
Mit einer Nennimpedanz von 120 Ohm bei 100 MHz (typisch) bietet der BLM15AG121 eine exzellente Dämpfung von Störsignalen auf Datenleitungen und Schnittstellen. Die maximale Betriebsstrombelastbarkeit und die niedrige Gleichstromresistenz sind sorgfältig spezifiziert, um sicherzustellen, dass der Filter die Leistung des geschützten Stromkreises nicht beeinträchtigt. Die Isolationsspannung ist für die meisten Standardanwendungen ausreichend dimensioniert.
Design und Gehäuseoptimierung

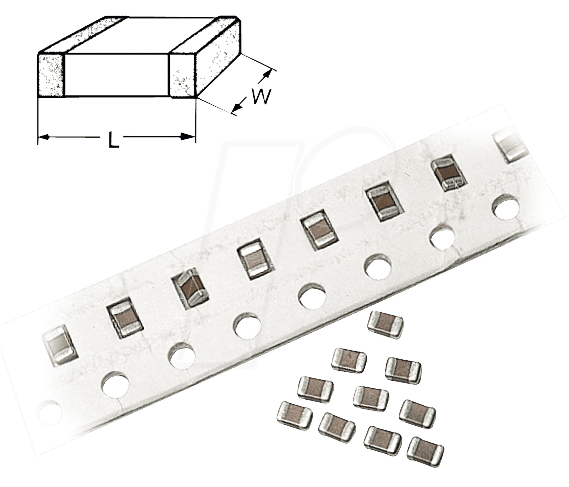

Das SMD0402-Format (0.04 Zoll x 0.02 Zoll bzw. ca. 1.0 mm x 0.5 mm) ist ein entscheidendes Designmerkmal. Es ermöglicht eine extrem hohe Bauteildichte auf Leiterplatten und ist ideal für miniaturisierte elektronische Geräte, wie sie in Smartphones, Wearables, mobilen medizinischen Geräten und fortschrittlichen Automotive-Infotainmentsystemen zu finden sind. Die standardisierten Lötflächen gewährleisten eine robuste und zuverlässige Verbindung mit der Leiterplatte.
Umweltverträglichkeit und Konformität
Der BLM15AG121 wird unter Berücksichtigung internationaler Umweltstandards hergestellt. Die Materialien sind in der Regel RoHS-konform, was die Abwesenheit von schädlichen Substanzen wie Blei, Quecksilber oder Cadmium sicherstellt. Dies ist besonders wichtig für Anwendungen in der Medizintechnik und Elektronikindustrie, wo strenge regulatorische Anforderungen gelten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | BLM15AG121 |
| Filtertyp | EMI Suppression Filter / Ferrite Bead |
| Gehäusegröße | SMD0402 (1.0 mm x 0.5 mm) |
| Nennimpedanz | 120 Ohm bei 100 MHz (typisch) |
| Material | Ferritische Keramik (spezialisiert für EMI-Absorption) |
| Maximale DC-Strombelastbarkeit | Typischerweise im Bereich von einigen hundert Milliampere (präzise Angabe je nach spezifischem Datenblatt erforderlich) |
| Gleichstromwiderstand (DCR) | Niedrig, um Spannungsabfall zu minimieren (typischerweise im Bereich von Milliohm) |
| Betriebstemperaturbereich | Erwartungsgemäß breit, üblich für elektronische Komponenten (-40°C bis +125°C oder höher) |
| Anwendungsbereiche | Signal- und Datenleitungsfilterung, Rauschunterdrückung in diversen elektronischen Systemen. |
Häufig gestellte Fragen zu BLM15AG121 – EMI Suppression Filter SMD0402 BLM15 120 Ohm
Was genau ist EMI und wie bekämpft der BLM15AG121 diese?
EMI steht für Electromagnetic Interference, also elektromagnetische Störungen. Diese können von verschiedenen Quellen wie Schaltnetzteilen, Mobiltelefonen oder anderen elektronischen Geräten ausgehen und die Funktion von empfindlichen Schaltungen stören. Der BLM15AG121 ist ein passiver Filter, der wie eine Impedanzbarriere für hochfrequente Störsignale wirkt. Er absorbiert die Energie dieser Störsignale und wandelt sie in Wärme um, wodurch die Signalintegrität der zu schützenden Leitung erhalten bleibt.
In welchen Anwendungen ist die Verwendung des BLM15AG121 besonders empfehlenswert?
Der BLM15AG121 ist ideal für alle Anwendungen, bei denen Signalintegrität und Rauschunterdrückung von entscheidender Bedeutung sind. Dazu gehören unter anderem Datenleitungen in Computern und Peripheriegeräten, Schnittstellen in Kommunikationssystemen (z.B. USB, Ethernet), Signalpfade in Audio- und Videogeräten, Automotive-Elektronik (z.B. Infotainment, Steuergeräte) und medizintechnische Geräte, bei denen eine hohe Zuverlässigkeit und Störungsfreiheit gefordert ist.
Was bedeutet die Angabe „SMD0402“ und welche Vorteile bietet dieses Format?
SMD0402 bezeichnet das Gehäuseformat des Bauteils: 0.04 Zoll Länge und 0.02 Zoll Breite, was etwa 1.0 mm x 0.5 mm entspricht. Dieses extrem kompakte Format ermöglicht eine sehr hohe Packungsdichte auf Leiterplatten, was für die Miniaturisierung moderner elektronischer Geräte unerlässlich ist. Es erlaubt Entwicklern, mehr Funktionalität auf kleinerem Raum unterzubringen und erleichtert die Integration auch in sehr flache Designs.
Wie wirkt sich die Impedanz von 120 Ohm auf die Filterleistung aus?
Die Nennimpedanz von 120 Ohm (typisch bei 100 MHz) ist ein kritischer Parameter für die Effektivität des Filters. Sie bestimmt, wie gut das Bauteil hochfrequente Störsignale dämpft, während es gleichzeitig den Gleichstrom oder niedrigfrequente Signale mit minimaler Beeinträchtigung passieren lässt. Die 120-Ohm-Impedanz ist ein bewährter Wert für viele gängige Signal- und Datenleitungen und bietet eine gute Balance zwischen Rauschunterdrückung und Signalqualität.
Ist der BLM15AG121 für alle Arten von Störungen geeignet?
Der BLM15AG121 ist primär für die Unterdrückung von hochfrequenten EMI-Störungen konzipiert, insbesondere im Bereich von Gleichtakt- und Gegentaktstörungen auf Signal- und Datenleitungen. Für sehr niederfrequente Störungen oder für die Filterung von Leistungsversorgungsleitungen mit extrem hohen Stromanforderungen können spezialisiertere Filter oder Induktivitäten erforderlich sein. Die spezifische Effektivität hängt auch von der genauen Frequenz und Amplitude der Störung sowie der Schaltungsumgebung ab.
Welche Rolle spielt das Ferrit-Material bei diesem Filter?
Das verwendete Ferrit-Material ist der Schlüssel zur Funktion des BLM15AG121. Ferrite sind keramische Verbindungen aus Eisenoxid und anderen Metalloxiden, die ferromagnetische Eigenschaften aufweisen. Im Kontext von EMI-Filtern absorbieren diese Materialien die Energie von hochfrequenten elektromagnetischen Wellen durch Verlustmechanismen im Material selbst. Sie fungieren effektiv als ein nicht-idealer Widerstand für hohe Frequenzen, der die Störsignale absorbiert und dämpft.
Wie unterscheidet sich der BLM15AG121 von einer herkömmlichen Induktivität?
Während eine herkömmliche Induktivität Energie in einem Magnetfeld speichert und bei bestimmten Frequenzen eine reaktive Impedanz aufweist, ist ein Ferrit-Perlen-Filter wie der BLM15AG121 darauf ausgelegt, hochfrequente Energie durch Verlustmechanismen zu absorbieren und in Wärme umzuwandeln. Dies macht ihn besonders effektiv zur Dämpfung eines breiten Frequenzspektrums von Störsignalen, anstatt nur eine bestimmte Frequenz zu filtern. Sein Hauptzweck ist die Rauschunterdrückung, nicht die Energiespeicherung oder die Erzeugung schmalbandiger Filter.
