Hochleistungs-EMV-Entstörung für anspruchsvolle Elektronikprojekte

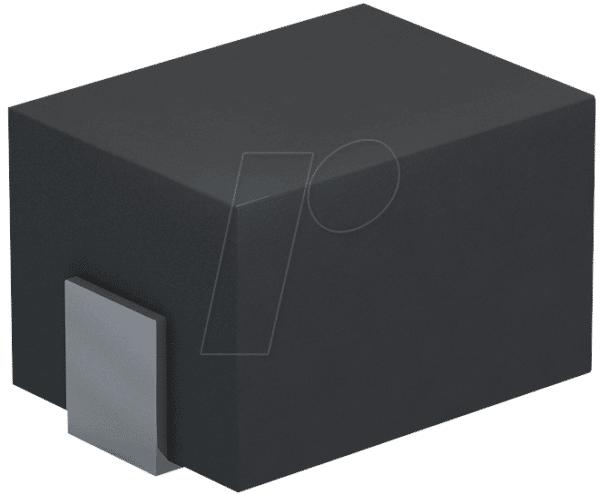

Stören Sie sich an unerwünschten elektromagnetischen Interferenzen (EMI), die die Leistung und Zuverlässigkeit Ihrer empfindlichen elektronischen Schaltungen beeinträchtigen? Der BEAD SMD-001 – EMV Ferrit-Enstörfilter, SMD, 56 Ohm @ 100 MHz ist die definitive Lösung für Ingenieure, Entwickler und Hobbyisten, die eine effektive und kompakte Methode zur Unterdrückung von Rauschsignalen auf Leiterplatten benötigen. Dieses präzise gefertigte Bauteil ist darauf ausgelegt, hochfrequente Störsignale zu absorbieren und zu dämpfen, wodurch die Signalintegrität gewahrt und die Funktionalität Ihrer Geräte optimiert wird.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu herkömmlichen Entstörungsmaßnahmen, die oft sperrig sind, wenig flexibel oder nur eine begrenzte Bandbreite abdecken, bietet der BEAD SMD-001 eine herausragende Kombination aus Effizienz, Größe und Anwendungsfreundlichkeit. Seine spezifische Impedanz von 56 Ohm bei 100 MHz ist präzise auf die Dämpfung typischer Rauschfrequenzen in modernen digitalen und analogen Systemen abgestimmt. Dies ermöglicht eine gezielte Entkopplung von Störquellen, ohne die gewünschten Signale signifikant zu beeinträchtigen. Die SMD-Bauform (Surface Mount Device) gewährleistet eine nahtlose Integration in automatisierte Fertigungsprozesse und ermöglicht kompakte Schaltungsdesigns, die in der heutigen Elektronikindustrie unerlässlich sind.
Präzise Rauschunterdrückung durch optimierte Ferrittechnologie
Das Kernstück des BEAD SMD-001 bildet ein speziell entwickelter Ferritkern. Dieses Material zeichnet sich durch seine magnetischen Eigenschaften aus, die es ermöglichen, hochfrequente Energie in Wärme umzuwandeln und somit als effektiver Dämpfer für elektromagnetische Störungen zu fungieren. Die Auswahl des richtigen Ferritmaterials und die präzise Formgebung des Kerns sind entscheidend für die Leistung des Filters. Der BEAD SMD-001 nutzt diese Expertise, um eine konsistente und zuverlässige Entstörungsleistung über einen breiten Frequenzbereich zu gewährleisten, wobei der Fokus auf der effizienten Dämpfung bei 100 MHz liegt.
Vorteile des BEAD SMD-001 – EMV Ferrit-Enstörfilters
- Gezielte Störungsunterdrückung: Spezifische Impedanz von 56 Ohm bei 100 MHz für effektive Dämpfung typischer Rauschfrequenzen.
- Verbesserte Signalintegrität: Schützt empfindliche Schaltungen vor externen und internen EMI-Quellen.
- Kompakte SMD-Bauform: Ideal für platzsparende Designs und die Integration in moderne Leiterplatten.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und konsistente Leistung.
- Breites Anwendungsspektrum: Geeignet für digitale und analoge Schaltungen, Datenleitungen, Stromversorgungen und mehr.
- Einfache Integration: Kompatibel mit gängigen Lötverfahren für SMD-Komponenten.
- Kosteneffiziente Lösung: Bietet eine leistungsstarke Entstörung zu einem wettbewerbsfähigen Preis.
Technische Spezifikationen und Anwendungsszenarien
Der BEAD SMD-001 ist nicht nur ein Bauteil, sondern eine essentielle Komponente für die Gewährleistung der elektromagnetischen Verträglichkeit (EMV) in einer Vielzahl von elektronischen Anwendungen. Seine Fähigkeit, hochfrequente Störungen zu minimieren, macht ihn unverzichtbar für:
- Datenschnittstellen: Schutz von USB-, HDMI-, Ethernet- und anderen Datenleitungen vor Störungen, die zu Datenfehlern führen können.
- Stromversorgungsleitungen: Glättung von Netzteil-Ausgängen und Verhinderung der Übertragung von Schaltrauschen in empfindliche Schaltungen.
- HF-Schaltungen: Verbesserung der Leistung und Reduzierung von unerwünschten Artefakten in Hochfrequenzanwendungen.
- Digitale Prozessoren: Minimierung von Rauschen, das die Taktstabilität und Signalgenauigkeit von Mikrocontrollern und CPUs beeinträchtigen könnte.
- Audio- und Videogeräte: Verhinderung von Brummen, Pfeifen oder Bildrauschen durch effektive EMI-Unterdrückung.
Eigenschaften des BEAD SMD-001 – EMV Ferrit-Enstörfilters
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | BEAD SMD-001 – EMV Ferrit-Enstörfilter |
| Bauform | SMD (Surface Mount Device) |
| Impedanz | 56 Ohm bei 100 MHz |
| Material | Hochwertiger Ferritkern mit speziellem Mischungsverhältnis für optimale Hochfrequenzabsorption |
| Funktion | Dämpfung von hochfrequenten elektromagnetischen Störungen (EMI) |
| Anwendungstemperaturbereich | Konzipiert für den Betrieb in typischen Elektronikgehäusen, widerstandsfähig gegen thermische Schwankungen im Betrieb. |
| Abmessungen | Kompakte Bauform, optimiert für moderne Leiterplattendesigns, Standardmaße für SMD-Bauteile. Genaue Abmessungen entnehmen Sie bitte dem technischen Datenblatt. |
| Montageart | Oberflächenmontage, geeignet für Reflow-Lötverfahren. |
FAQs – Häufig gestellte Fragen zu BEAD SMD-001 – EMV Ferrit-Enstörfilter, SMD, 56 Ohm @ 100 MHz
Was genau ist ein EMV Ferrit-Enstörfilter und wie funktioniert er?
Ein EMV Ferrit-Enstörfilter ist eine passive elektronische Komponente, die dazu dient, unerwünschte hochfrequente elektromagnetische Störungen (EMI) auf Leiterbahnen oder Kabeln zu unterdrücken. Er besteht typischerweise aus einem magnetisch weichen Ferritkern, der um eine Leiterbahn oder ein Kabel gelegt wird. Bei Eintritt von hochfrequenter Energie in den Ferritkern wird diese durch magnetische Verluste in Wärme umgewandelt und somit gedämpft. Der BEAD SMD-001 nutzt diese Prinzipien mit einer spezifischen Impedanzcharakteristik, um gezielt Störungen bei 100 MHz zu reduzieren.
Für welche Art von Störungen ist der BEAD SMD-001 besonders effektiv?
Der BEAD SMD-001 ist besonders effektiv bei der Dämpfung von Gleichtaktstörungen und bestimmten differentiellen Störungen im Hochfrequenzbereich, mit einem optimierten Wirkungsgrad bei 100 MHz. Dies sind typische Frequenzen, die durch Schaltvorgänge in digitalen Schaltungen, durch HF-Übertragung oder durch externe Störquellen erzeugt werden können. Er hilft, Rauschen auf Datenleitungen, Stromversorgungsleitungen und Signalpfaden zu reduzieren.
Kann der BEAD SMD-001 auch niedrigere oder höhere Frequenzen beeinflussen?
Ja, Ferrit-Entstörfilter sind breitbandig, aber ihr Wirkungsgrad variiert mit der Frequenz. Der BEAD SMD-001 ist bei 100 MHz optimiert, zeigt aber auch eine signifikante Dämpfung in einem Frequenzbereich um diesen Punkt. Bei deutlich niedrigeren Frequenzen ist die Dämpfung geringer, während bei sehr hohen Frequenzen die Impedanz weiter ansteigen kann, was zu einer noch stärkeren Dämpfung führen kann, aber potenziell auch zu Signalverlusten bei kritischen Anwendungen führen kann. Die genaue Frequenzcharakteristik ist im Datenblatt des Herstellers detailliert aufgeführt.
Welche Vorteile bietet die SMD-Bauform gegenüber Durchsteck- (Through-Hole) Varianten?
Die SMD-Bauform bietet mehrere entscheidende Vorteile für moderne Elektronikdesigns. Erstens ermöglicht sie eine deutlich höhere Packungsdichte auf der Leiterplatte, da die Bauteile direkt auf der Oberfläche montiert werden und keine Durchgangslöcher benötigen. Dies führt zu kompakteren und leichteren Geräten. Zweitens erleichtert die SMD-Technologie die automatisierte Fertigung, was zu Kosteneinsparungen und einer höheren Produktionsgeschwindigkeit führt. Darüber hinaus können SMD-Bauteile durch kürzere Signalwege oft eine bessere Hochfrequenzleistung aufweisen.
Ist der BEAD SMD-001 für jede Anwendung geeignet, in der EMI ein Problem darstellt?
Der BEAD SMD-001 ist für viele Anwendungen zur EMI-Reduzierung geeignet, insbesondere dort, wo die Störungen im Bereich um 100 MHz liegen. Für spezifische Anwendungen mit sehr kritischen Signalpfaden oder extremen Frequenzanforderungen sollte jedoch immer eine detaillierte EMV-Analyse durchgeführt und das Bauteil entsprechend der genauen Spezifikationen und des Frequenzspektrums der Störsignale ausgewählt werden. Es ist ratsam, das technische Datenblatt zu konsultieren und gegebenenfalls auch Filter mit unterschiedlichen Impedanzwerten oder anderen Charakteristiken in Betracht zu ziehen.
Wie wird der BEAD SMD-001 korrekt auf einer Leiterplatte montiert?
Der BEAD SMD-001 ist für die Oberflächenmontage (SMD) konzipiert und wird typischerweise durch Lötverfahren wie Reflow-Löten auf die Leiterplatte aufgebracht. Dies erfordert eine geeignete Lötpaste und einen programmierten Ofen, der die Löttemperatur und -zeit kontrolliert. Die genauen Montageanweisungen und Lötprofil-Empfehlungen sind üblicherweise im technischen Datenblatt des Herstellers zu finden und sollten strikt befolgt werden, um eine zuverlässige Verbindung und optimale Leistung zu gewährleisten.
Wo finde ich weitere technische Details wie Abmessungen und Betriebstemperaturen?
Alle detaillierten technischen Spezifikationen, einschließlich genauer Abmessungen, Betriebstemperaturbereich, zulässiger Strombelastbarkeit und der detaillierten Frequenzcharakteristik, finden Sie im offiziellen technischen Datenblatt des Herstellers. Dieses Dokument ist die primäre Quelle für präzise Informationen zur Auswahl und Anwendung des BEAD SMD-001 – EMV Ferrit-Enstörfilters und wird normalerweise auf der Produktseite oder im Download-Bereich des Herstellers zur Verfügung gestellt.
