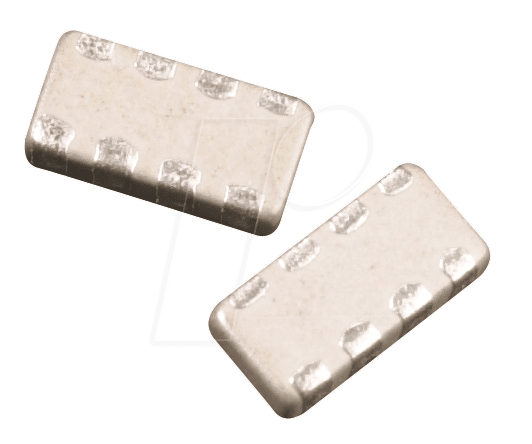

BCN16 47 – Präzision und Zuverlässigkeit im SMD-Widerstandsnetzwerk
Das BCN16 47 – SMD-Widerstandsnetzwerk in der Bauform 1206 bietet Ingenieuren und Entwicklern eine hochintegrierte Lösung für präzise Widerstandskonfigurationen. Speziell konzipiert für Anwendungen, die eine hohe Bauteildichte und konsistente elektrische Eigenschaften erfordern, minimiert dieses Widerstandsnetzwerk den Platzbedarf auf Leiterplatten und reduziert die Komplexität von Bestückungsprozessen erheblich. Ideal für den Einsatz in anspruchsvollen Schaltungen der Telekommunikation, Medizintechnik und Industrieautomation, wo Zuverlässigkeit und kompaktes Design von entscheidender Bedeutung sind.
Überlegene Integration und Leistung
Im Vergleich zu diskreten SMD-Widerständen bietet das BCN16 47 eine signifikante Verbesserung in Bezug auf Integrationsdichte und elektrische Konsistenz. Die Verwendung eines einzigen Bauteils anstelle von vier einzelnen Widerständen vereinfacht das Layout der Leiterplatte, reduziert Montagefehler und verbessert die Gesamtzuverlässigkeit der Schaltung. Die präzise Fertigung gewährleistet eine gleichmäßige Charakteristik über alle vier Widerstandselemente hinweg, was in komplexen Schaltungen wie Signalfiltern, Lastwiderständen oder Spannungsteilern entscheidende Vorteile bietet. Die 5% Toleranz ist für viele Standardanwendungen mehr als ausreichend und bietet ein optimales Preis-Leistungs-Verhältnis, während die Bauform 1206 eine etablierte und gut handhabbare Größe für automatisierte Bestückungsprozesse darstellt.
Anwendungsbereiche und technische Vorteile
Das BCN16 47 ist die ideale Wahl für eine Vielzahl von elektronischen Anwendungen, bei denen eine genaue Widerstandsbestimmung auf engstem Raum erforderlich ist. Seine Anwendungsvielfalt erstreckt sich über:
- Signalverarbeitung: Präzise Filterung und Dämpfung von Signalen in Kommunikationsgeräten.
- Lastwiderstände: Gleichmäßige Stromverteilung und Laststabilisierung in Netzteilen und Leistungselektronik.
- Spannungsteiler: Erzeugung definierter Spannungsebenen in Mess- und Regelkreisen.
- Kompensationsschaltungen: Ausgleich von Impedanzunterschieden in Hochfrequenzanwendungen.
- Universelle Schaltungsentwicklung: Flexibler Einsatz als Ersatz für mehrere Einzelwiderstände zur Bauraumoptimierung.
Die Integration von vier Widerstandselementen in einem einzigen Gehäuse reduziert die Anzahl der Lötstellen, was die Anfälligkeit für thermische oder mechanische Belastungen verringert und somit die Langzeitstabilität der Schaltung erhöht. Dies ist besonders vorteilhaft in Umgebungen mit erhöhten Vibrationen oder Temperaturschwankungen.
Qualität und Spezifikationen
Das BCN16 47 – SMD-Widerstandsnetzwerk steht für die gewohnt hohe Qualität von Lan.de, sowohl in Bezug auf die Materialauswahl als auch auf die Fertigungstoleranzen. Jedes einzelne Bauteil wird sorgfältig geprüft, um sicherzustellen, dass es die spezifizierten elektrischen Eigenschaften erfüllt. Die keramische Basis sorgt für eine gute thermische Ableitung und mechanische Stabilität, während die Widerstandsschicht auf eine präzise Dicke und Zusammensetzung ausgelegt ist, um die spezifizierten 47 Ohm pro Element mit einer Toleranz von 5% zu erreichen. Die Kontakte sind für gängige Lötverfahren wie Reflow-Löten optimiert und gewährleisten eine robuste elektrische Verbindung.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | BCN16 47 – SMD-Widerstandsnetzwerk |
| Bauform | 1206 |
| Anzahl der Widerstände | 4 |
| Einzelwiderstandswert | 47 Ohm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Gehäusematerial | Keramik mit dielektrischer Beschichtung |
| Anschlusstechnik | SMD (Surface Mount Device), optimiert für Reflow-Löten |
| Isolationsspannung | Typische Werte für diese Bauform, robust gegenüber normalen Betriebsbedingungen |
| Temperaturkoeffizient | Standard für 5% Toleranz-Widerstände, stabil im spezifizierten Temperaturbereich |
Warum das BCN16 47 die intelligente Wahl ist
Die Entscheidung für das BCN16 47 – SMD-Widerstandsnetzwerk ist eine Investition in Effizienz, Zuverlässigkeit und Kostenoptimierung. Statt vier Einzelkomponenten zu beschaffen, zu lagern und zu bestücken, integrieren Sie mit diesem Netzwerkkonzept vier Widerstände in einem einzigen, präzise gefertigten Bauteil. Dies spart nicht nur wertvollen Platz auf der Leiterplatte, sondern reduziert auch die Komplexität im Designprozess und in der automatisierten Fertigung. Die konsistente Leistung aller vier Widerstandselemente minimiert die Streuung elektrischer Eigenschaften und vereinfacht die Debugging-Phase. Die 5% Toleranz bietet eine ausgewogene Mischung aus Präzision und Wirtschaftlichkeit für eine breite Palette von Standardanwendungen, wo absolute Präzision im Milliohm-Bereich nicht zwingend erforderlich ist.
Technische Tiefe und Semantik
Das BCN16 47 nutzt eine bewährte Thick-Film-Technologie auf einer robusten Keramiksubstratbasis. Diese Bauweise ermöglicht eine hohe Belastbarkeit und eine gute Wärmeableitung, was für die Langlebigkeit des Bauteils in thermisch anspruchsvollen Umgebungen entscheidend ist. Die Präzision der Widerstandswerte wird durch ein genau kontrolliertes Aufbringen der Widerstandslegierung und anschließende Kalibrierung erreicht. Die äußeren Anschlüsse sind mit einer leitfähigen Metallisierung versehen, die eine starke und zuverlässige Lötverbindung mit handelsüblichen Lötpasten und -verfahren gewährleistet. Die 1206-Bauform, auch bekannt als 3216 metrisch, ist ein Branchenstandard und bietet eine gute Balance zwischen Bauteilgröße und Handhabbarkeit für Bestückungsautomaten. Die vier separaten Widerstandsbeine sind elektrisch intern miteinander verbunden, um die gewünschte Schaltungstopologie zu realisieren, was die interne Verschaltung zu einem entscheidenden Merkmal für die Anwendungsvielfalt macht.
FAQ – Häufig gestellte Fragen zu BCN16 47 – SMD-Widerstandsnetzwerk 1206, 4×47 Ohm, 5%, 3,2×1,6×0,6 mm
Was genau ist ein SMD-Widerstandsnetzwerk?
Ein SMD-Widerstandsnetzwerk ist ein einzelnes elektronisches Bauteil, das mehrere diskrete Widerstände in einem gemeinsamen Gehäuse integriert. Es vereinfacht das Schaltungsdesign und die Bestückung, indem es den Platzbedarf und die Anzahl der Lötstellen auf einer Leiterplatte reduziert.
Für welche Anwendungen ist die 1206-Bauform am besten geeignet?
Die 1206-Bauform ist ein weit verbreiteter Standard für SMD-Bauteile und eignet sich hervorragend für automatische Bestückungsmaschinen. Sie bietet eine gute Balance zwischen Größe und Belastbarkeit und ist für eine Vielzahl von allgemeinen und mittleren Leistungsklassen in vielen elektronischen Geräten geeignet.
Kann ich dieses Widerstandsnetzwerk in Hochfrequenzschaltungen verwenden?
Ja, das BCN16 47 kann in vielen Hochfrequenzanwendungen eingesetzt werden, insbesondere wenn eine präzise Impedanzanpassung oder Signalfilterung auf der Grundlage von 47-Ohm-Werten erforderlich ist. Die integrierte Bauweise kann sogar parasitäre Effekte reduzieren, die bei der Verwendung mehrerer Einzelwiderstände auftreten können.
Welche Art von Lötverfahren wird für dieses Bauteil empfohlen?
Für das BCN16 47 – SMD-Widerstandsnetzwerk wird primär das Reflow-Löten empfohlen, da dies der Standardprozess für die automatische Bestückung von SMD-Bauteilen ist. Die Anschlüsse sind für die meisten gängigen Lötpasten und Prozessparameter optimiert.
Wie unterscheidet sich die 5% Toleranz von einer niedrigeren Toleranz?
Eine 5% Toleranz bedeutet, dass der tatsächliche Widerstandswert um bis zu 5% vom Nennwert (47 Ohm) abweichen kann. Dies ist für viele Standardanwendungen ausreichend. Für Anwendungen, die extrem hohe Präzision erfordern (z.B. im Bereich von 0,1% oder 1%), wären Bauteile mit einer engeren Toleranz erforderlich.
Ist die interne Verschaltung des Widerstandsnetzwerks konfigurierbar?
Nein, die interne Verschaltung des BCN16 47 ist fest vorgegeben. Dieses Modell enthält vier unabhängige Widerstände von jeweils 47 Ohm, die typischerweise über gemeinsame Anschlüsse verbunden werden können, um eine Vierfach-Konfiguration zu realisieren. Die spezifische interne Verbindung ist für diese Produktvariante festgelegt.
Welche Vorteile bietet die Verwendung eines Netzwerks gegenüber einzelnen Widerständen in Bezug auf Zuverlässigkeit?
Die Verwendung eines einzelnen Widerstandsnetzwerks reduziert die Gesamtzahl der Lötstellen und Verbindungen auf der Leiterplatte. Jede Lötstelle stellt potenziell eine Fehlerquelle dar. Weniger Lötstellen bedeuten somit eine höhere mechanische und elektrische Zuverlässigkeit der gesamten Schaltung, insbesondere in Umgebungen mit Vibrationen oder Temperaturschwankungen.
