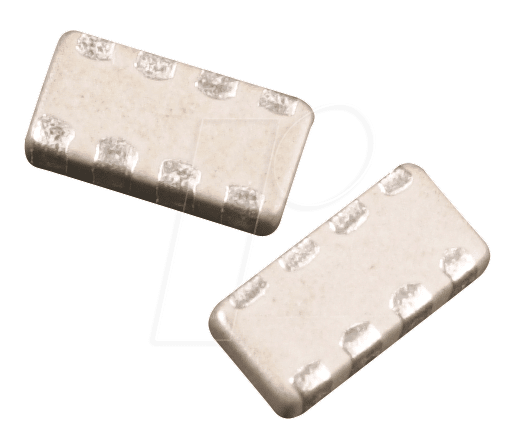

BCN16 330K – Ihr Präzisionswiderstandsnetzwerk für anspruchsvolle Elektronikentwicklungen
Das BCN16 330K – SMD-Widerstandsnetzwerk 1206 ist die ideale Lösung für Ingenieure und Entwickler, die höchste Präzision, Zuverlässigkeit und Platzersparnis in ihren Schaltungsdesigns benötigen. Dieses 4-fach-Netzwerk mit jeweils 330 kOhm Widerstandswert löst das Problem der komplexen Verdrahtung und des Platzmangels, indem es vier separate Widerstände in einem einzigen, kompakten SMD-Gehäuse integriert. Es ist die überlegene Wahl für Anwendungen, die eine konsistente Widerstandscharakteristik und effiziente Platznutzung erfordern, verglichen mit dem Einsatz mehrerer diskreter Widerstände.
Optimale Leistung durch integrierte Widerstandsnetzwerke
Das BCN16 330K bietet signifikante Vorteile gegenüber Standardlösungen. Durch die monolithische Integration von vier präzise abgeglichenen Widerstandselementen in einem einzigen 1206er Gehäuse wird die Anzahl der Lötpunkte reduziert, was die Montageeffizienz erhöht und die Wahrscheinlichkeit von Fertigungsfehlern minimiert. Die exakte Abstimmung der Widerstände innerhalb des Netzwerks gewährleistet eine überlegene Leistung und Konsistenz in komplexen Schaltungsanwendungen, wo jede Komponente kritisch ist.
Hervorragende Eigenschaften und Vorteile des BCN16 330K
- Platzersparnis: Ein einziges 1206er Gehäuse ersetzt vier diskrete Widerstände, was wertvollen Platz auf der Leiterplatte spart – essenziell für kompakte Designs.
- Reduzierte Stückliste: Weniger Komponenten bedeuten eine einfachere Lagerhaltung und eine optimierte Stückliste für die Massenproduktion.
- Verbesserte Zuverlässigkeit: Weniger Lötstellen reduzieren potenzielle Fehlerquellen und erhöhen die Gesamtzuverlässigkeit der Schaltung.
- Präzision und Konsistenz: Die integrierten Widerstände sind eng toleriert, was eine genaue und reproduzierbare Schaltungsfunktion gewährleistet.
- Effiziente Montage: Standardisierte SMD-Gehäuse und die Integration ermöglichen schnellere und automatisiert durchführbare Bestückungsprozesse.
- Hervorragende thermische Leistung: Das Design des SMD-Gehäuses unterstützt eine effektive Wärmeableitung, was für den zuverlässigen Betrieb unter Last wichtig ist.
- Breiter Anwendungsbereich: Geeignet für eine Vielzahl von Schaltungstypen, von präzisen Spannungsteilern bis hin zu Strommessungen und Filteranwendungen.
Technische Spezifikationen im Detail
Das BCN16 330K ist ein hochpräzises elektronisches Bauteil, das speziell für anspruchsvolle Anwendungen entwickelt wurde. Mit seinem standardisierten 1206er SMD-Gehäuse passt es nahtlos in moderne Fertigungsprozesse und bietet eine kompakte Lösung für die Implementierung von Widerstandsfunktionen. Die Kernspezifikation dieses Netzwerks liegt in der Bereitstellung von vier individuellen Widerstandselementen, von denen jedes einen Nennwert von 330 kOhm aufweist. Die Toleranz von 5% stellt sicher, dass die meisten Anwendungen problemlos mit diesem Wert arbeiten können, während für absolut kritische Anwendungen die Möglichkeit besteht, Bauteile mit engerer Toleranz auszuwählen, falls verfügbar.
Die physischen Abmessungen sind mit 3,2 mm Länge, 1,6 mm Breite und 0,6 mm Höhe äußerst kompakt. Diese Abmessungen sind charakteristisch für das 1206er Gehäuseformat, das in der Oberflächenmontagetechnik weit verbreitet ist. Diese geringe Größe ist entscheidend für die Miniaturisierung von elektronischen Geräten und ermöglicht eine hohe Bauteildichte auf der Leiterplatte.
Die Anwendungsgebiete für solche Widerstandsnetzwerke sind vielfältig. Sie finden sich häufig in Signalverarbeitungsschaltungen, wo sie zur Einstellung von Verstärkungsfaktoren, zur Filterung oder zur Erzeugung von Referenzspannungen eingesetzt werden. In Stromversorgungsdesigns können sie zur Strommessung oder zur Spannungsregelung dienen. Ihre integrierte Bauweise macht sie besonders wertvoll in Kommunikationsgeräten, medizinischer Elektronik, industriellen Steuerungen und Consumer-Elektronikprodukten, wo Platz und Zuverlässigkeit von größter Bedeutung sind.
Produkteigenschaften: BCN16 330K – SMD-Widerstandsnetzwerk
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modellbezeichnung | BCN16 330K |
| Gehäusegröße | 1206 |
| Anzahl der Widerstände | 4 |
| Widerstandswert pro Element | 330 kOhm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Anschlussart | Oberflächenmontage (SMD) |
| Technologie | Dünnschicht- oder Dickschichttechnologie (typisch für diese Bauart) |
| Belastbarkeit | Die spezifische Belastbarkeit pro Widerstandselement hängt von der Ausführung und Umgebungsbedingungen ab, typischerweise im Bereich von 1/8W bis 1/4W für diese Größe. Eine genaue Angabe erfordert spezifische Datenblätter des Herstellers. |
| Temperaturkoeffizient | Typisch im Bereich von ±100 ppm/°C bis ±250 ppm/°C, je nach Herstellerspezifikation. |
Erweiterte Anwendungsbereiche und technische Überlegungen
Die Auswahl des BCN16 330K SMD-Widerstandsnetzwerks ist eine strategische Entscheidung für Entwickler, die Wert auf Effizienz und Leistung legen. Über die grundlegenden Funktionen hinaus ermöglicht dieses Bauteil eine präzisere Steuerung von Signalwegen und eine robustere Schaltungsperformance. Die geringe Induktivität und Kapazität, die mit modernen SMD-Widerstandstechnologien einhergehen, sind ebenfalls entscheidend für Hochfrequenzanwendungen, bei denen parasitäre Effekte minimiert werden müssen. Die homogene Widerstandsschicht, die typischerweise bei diesen Bauteilen zum Einsatz kommt, garantiert eine gleichmäßige Stromverteilung über die gesamte Widerstandsfläche, was zu einer verbesserten thermischen Stabilität und Langlebigkeit führt.
In Designs, die eine hohe Integrationsdichte erfordern, wie beispielsweise in mobilen Geräten, IoT-Sensoren oder Wearables, ist die Platzersparnis durch das BCN16 330K unverzichtbar. Es ermöglicht, dass komplexere Funktionalitäten auf kleinerem Raum untergebracht werden können, ohne Kompromisse bei der Leistung eingehen zu müssen. Die standardisierte 1206er Gehäusegröße erleichtert zudem die Auswahl von Bestückungsautomaten und Lötprozessen, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
Bei der Implementierung von Widerstandsnetzwerken ist es wichtig, die maximale Verlustleistung zu berücksichtigen. Das BCN16 330K ist für die typischen Leistungen moderner Elektronik ausgelegt. Die vier Widerstandselemente teilen sich die Gesamtbelastbarkeit des Bauteils. Eine sorgfältige Analyse der thermischen Bedingungen und der anliegenden Leistung ist daher ratsam, um die Lebensdauer und Zuverlässigkeit des Bauteils zu maximieren. Die Auswahl der Lötpaste und des Lötprofils gemäß den Herstellervorgaben ist ebenfalls entscheidend für eine dauerhaft stabile Verbindung.
FAQ – Häufig gestellte Fragen zu BCN16 330K – SMD-Widerstandsnetzwerk 1206, 4×330 kOhm, 5%, 3,2×1,6×0,6 mm
Was ist die primäre Funktion eines SMD-Widerstandsnetzwerks wie dem BCN16 330K?
Ein SMD-Widerstandsnetzwerk wie das BCN16 330K integriert mehrere diskrete Widerstände in einem einzigen Gehäuse. Seine primäre Funktion ist es, Platz auf der Leiterplatte zu sparen, die Montage zu vereinfachen und die Zuverlässigkeit durch die Reduzierung von Lötpunkten zu erhöhen, während es gleichzeitig präzise Widerstandswerte für Schaltungsfunktionen bereitstellt.
Für welche Arten von Anwendungen ist das BCN16 330K besonders gut geeignet?
Das BCN16 330K eignet sich hervorragend für Anwendungen, die eine präzise Signalverarbeitung, Spannungs- oder Stromregelung sowie Filterfunktionen erfordern, insbesondere dort, wo Platzbeschränkungen eine Rolle spielen. Dies umfasst Bereiche wie Mobiltelefonie, Medizintechnik, industrielle Steuerungen und Automobilanwendungen.
Welchen Vorteil bietet die 5% Toleranz im Vergleich zu engeren Toleranzen?
Die 5% Toleranz bietet ein gutes Gleichgewicht zwischen Kosten und Präzision. Sie ist für eine Vielzahl von Standardanwendungen ausreichend, bei denen geringfügige Abweichungen des Widerstandswertes keine signifikanten Auswirkungen auf die Schaltungsfunktion haben. Für absolut kritische Präzisionsanwendungen werden oft Bauteile mit 1% oder engerer Toleranz bevorzugt.
Wie unterscheidet sich das 1206er Gehäuseformat von anderen SMD-Größen?
Das 1206er Gehäuseformat ist eine standardisierte Größe für Oberflächenmontagebauteile mit Abmessungen von typischerweise 3,2 mm x 1,6 mm. Es bietet eine gute Balance zwischen Bauteilgröße und der Fähigkeit, eine ausreichende Verlustleistung zu bewältigen und ist weit verbreitet, was die Verfügbarkeit und Kompatibilität mit Standard-Bestückungsmaschinen erleichtert.
Sind die vier Widerstände im BCN16 330K elektrisch voneinander isoliert?
Ja, die vier Widerstandselemente innerhalb des BCN16 330K sind in der Regel elektrisch voneinander isoliert. Sie sind auf demselben Substrat angeordnet, aber jede Verbindung ist unabhängig, sodass sie in unterschiedlichen Teilen einer Schaltung oder als Teil eines komplexeren Netzwerks verwendet werden können.
Kann das BCN16 330K für Hochfrequenzanwendungen verwendet werden?
Ja, moderne SMD-Widerstandsnetzwerke wie das BCN16 330K weisen aufgrund ihrer Bauweise typischerweise geringe parasitäre Induktivitäten und Kapazitäten auf, was sie für Hochfrequenzanwendungen geeignet macht. Es ist jedoch immer ratsam, spezifische Datenblätter des Herstellers für detaillierte Frequenzcharakteristiken zu konsultieren.
Was bedeutet die Bezeichnung „330K“ im Kontext dieses Widerstandsnetzwerks?
„330K“ gibt den Widerstandswert jedes einzelnen Elements im Netzwerk an. Das „330“ steht für 330, und das „K“ ist eine gebräuchliche Abkürzung für Kilo-Ohm, was 1000 Ohm bedeutet. Somit steht 330K für 330.000 Ohm oder 330 Kilohm.
