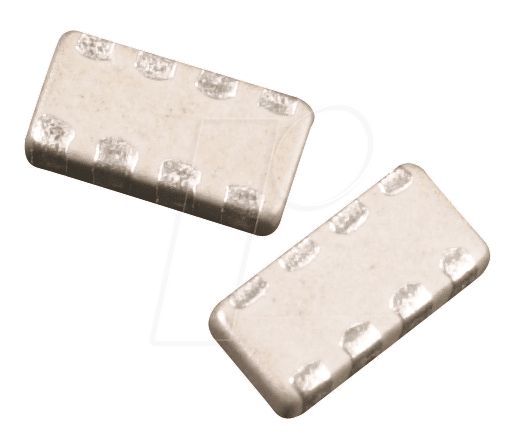

BCN16 33 – Ihr Präzisions-SMD-Widerstandsnetzwerk für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und raumsparenden Lösung zur präzisen Widerstandsrealisierung in Ihrer Schaltung? Das BCN16 33 – SMD-Widerstandsnetzwerk 1206, 4×33 Ohm, 5%, 3,2×1,6×0,6 mm ist die ideale Wahl für Ingenieure, Entwickler und Produzenten, die höchste Anforderungen an Genauigkeit, Zuverlässigkeit und Integrationsdichte stellen. Dieses hochentwickelte Bauteil ermöglicht die effiziente Implementierung von vier voneinander unabhängigen Widerstandselementen in einem einzigen, kompakten Gehäuse, wodurch Designkomplexität reduziert und wertvoller Platz auf der Leiterplatte eingespart wird.
Überlegene Leistung und Designflexibilität des BCN16 33
Herkömmliche Schaltungsdesigns erfordern oft die Bestückung mehrerer diskreter Widerstände, was zu erhöhtem Aufwand bei Montage, Lötprozessen und der Leiterplattenlayout-Optimierung führt. Das BCN16 33 übertrifft diese Standardlösungen durch seine integrierte Bauweise. Es bietet vier präzise abgestimmte 33-Ohm-Widerstandselemente, die gemeinsam auf einem gemeinsamen Substrat angebracht sind. Dies minimiert parasitäre Effekte, verbessert die thermische Stabilität und ermöglicht eine konsistentere Performance über eine breite Palette von Betriebsbedingungen hinweg. Die 5% Toleranz gewährleistet eine ausreichende Genauigkeit für zahlreiche Standardanwendungen, während die kompakte Bauform im gängigen 1206-SMD-Gehäuse eine nahtlose Integration in moderne, dicht bestückte Elektronikplatinen ermöglicht.
Technische Spezifikationen und Merkmale
Das BCN16 33 zeichnet sich durch seine robusten technischen Eigenschaften aus, die es zu einer zuverlässigen Komponente für eine Vielzahl von elektronischen Systemen machen. Die Präzision der Widerstandswerte wird durch fortschrittliche Herstellungsverfahren gewährleistet, während die geringen Abmessungen eine signifikante Reduzierung des Platzbedarfs auf der Leiterplatte ermöglichen. Dies ist besonders vorteilhaft in Bereichen wie der mobilen Kommunikation, tragbaren Geräten, industriellen Steuerungen und der Automobil-Elektronik, wo jeder Millimeter zählt.
Anwendungsbereiche und Vorteile
Die Vielseitigkeit des BCN16 33 macht es zu einer unverzichtbaren Komponente in zahlreichen Elektronikprojekten. Die parallele oder serielle Verschaltung der internen Widerstände ermöglicht eine Anpassung an spezifische Schaltungsanforderungen. Typische Einsatzgebiete umfassen:
- Spannungsteiler und Stromsenken: Die präzise Widerstandsbelegung ermöglicht die exakte Einstellung von Spannungspegeln und die Begrenzung von Stromflüssen.
- Lastwiderstände: In Testschaltungen oder zur Simulation von Lasten bietet das Netzwerk eine definierte Impedanz.
- Filteranwendungen: In Kombination mit Kondensatoren können passive Filterstrukturen mit hoher Präzision realisiert werden.
- Schutzschaltungen: Als Teil von Strombegrenzungsschaltungen schützen sie empfindliche Bauteile vor Überlastung.
- Signalaufbereitung: Zur Anpassung von Signalpegeln oder zur Terminierung von Leitungen.
- Bypass- und Entkopplungsfunktionen: Reduzierung von Rauschen und unerwünschten Schwingungen.
Die Verwendung von Widerstandsnetzwerken wie dem BCN16 33 vereinfacht das Design, reduziert die Stücklistenkosten und verbessert die Zuverlässigkeit von Endprodukten durch die Minimierung von Lötstellen und externen Verbindungen.
Qualitätsmerkmale und Fertigung
Die Herstellung des BCN16 33 erfolgt unter strengen Qualitätskontrollen, um eine gleichbleibend hohe Performance zu garantieren. Die Auswahl hochwertiger Materialien und die präzise Fertigungstechnologie stellen sicher, dass jedes Bauteil den spezifizierten Parametern entspricht. Das Gehäusematerial und die Anschlussflächen sind für gängige Lötverfahren wie Reflow-Löten optimiert, was eine effiziente und zuverlässige Bestückung auf industrieller Ebene ermöglicht.
| Spezifikation | BCN16 33 – SMD-Widerstandsnetzwerk 1206 |
|---|---|
| Gehäusegröße | 1206 (entspricht 3,2 mm × 1,6 mm) |
| Anzahl der Widerstände | 4 |
| Widerstandswert pro Element | 33 Ohm |
| Toleranz | ±5% |
| Max. Betriebsspannung | Herstellerangaben beachten; typisch für 1206-Größe |
| Max. Leistung pro Element | Abhängig von thermischer Anbindung; typisch < 0.125W für 1206 |
| Temperaturkoeffizient | Standard-Toleranzklasse für diese Bauform; typisch im Bereich von ±200 ppm/°C |
| Dielektrische Festigkeit | Sicherheitsstandard für elektronische Komponenten; Details im Datenblatt |
| Isolationswiderstand | Hohe Isolation zwischen den Anschlüssen und zum Substrat; typisch > 10 Gigaohm |
| Betriebstemperaturbereich | Erweiterter Bereich, üblich für SMD-Widerstände (-55°C bis +125°C) |
| Lötverfahren-Kompatibilität | Geeignet für Reflow- und Wellenlöten |
Präzision und Zuverlässigkeit in kritischen Anwendungen
Die 5% Toleranz des BCN16 33 positioniert es als eine kosteneffiziente Lösung für eine breite Palette von Anwendungen, bei denen eine moderate Präzision ausreichend ist, aber die Vorteile der Integration und Zuverlässigkeit von Widerstandsnetzwerken entscheidend sind. Für Projekte, die eine höhere Präzision erfordern, können mehrere dieser Netzwerke parallel oder seriell geschaltet werden, um die Gesamttoleranz weiter zu verringern oder spezifische Widerstandswerte zu erzielen. Die robuste Bauweise und die ausgelegten Betriebsparameter stellen sicher, dass das BCN16 33 auch unter anspruchsvollen Umgebungsbedingungen wie Temperaturschwankungen und Vibrationen zuverlässig arbeitet. Dies ist ein Schlüsselfaktor für die Langlebigkeit und Stabilität von Elektronikprodukten im Feld.
Effizienzsteigerung im Produktionsprozess
Durch die Verwendung des BCN16 33 können Hersteller die Effizienz ihrer Produktionslinien deutlich steigern. Die Reduzierung der Anzahl der Einzelkomponenten vereinfacht die Bestückungsautomatisierung, verkürzt die Programmierzeiten für Bestückungsmaschinen und minimiert das Risiko von Bestückungsfehlern. Weniger Lötpunkte bedeuten auch weniger potenzielle Fehlerquellen und eine höhere Ausbeute an funktionierenden Baugruppen. Dies führt zu direkten Kosteneinsparungen und einer beschleunigten Markteinführung von Produkten.
Häufig gestellte Fragen zu BCN16 33 – SMD-Widerstandsnetzwerk 1206, 4×33 Ohm, 5%, 3,2×1,6×0,6 mm
Was ist ein SMD-Widerstandsnetzwerk und wozu dient es?
Ein SMD-Widerstandsnetzwerk ist eine integrierte Schaltungskomponente, die mehrere Widerstandselemente in einem einzigen Gehäuse vereint. Es dient dazu, den Platzbedarf auf der Leiterplatte zu reduzieren, die Anzahl der Lötstellen zu minimieren und eine präzisere und konsistentere elektrische Performance zu erzielen, indem mehrere Widerstände gleichzeitig verbaut werden.
Welche Vorteile bietet die 1206-Bauform?
Die 1206-Bauform ist ein gängiger Standard für Oberflächenmontage-Bauteile (SMD). Sie bietet eine gute Balance zwischen Größe und Handhabbarkeit für automatisierte Bestückungsprozesse. Die Abmessungen von 3,2 mm × 1,6 mm ermöglichen eine hohe Integrationsdichte auf Leiterplatten, während sie gleichzeitig ausreichend robust für industrielle Fertigungsprozesse sind.
Kann die 5% Toleranz für alle Anwendungen ausreichen?
Eine Toleranz von 5% ist für viele Standardanwendungen im Bereich der Signalverarbeitung, Leistungselektronik und Steuerungstechnik absolut ausreichend. Für hochpräzise Anwendungen, wie beispielsweise in der Messtechnik oder bei kritischen Kalibrierungen, wo extrem geringe Abweichungen gefordert sind, wären Bauteile mit engeren Toleranzen (z.B. 1% oder 0,1%) besser geeignet. Das BCN16 33 bietet hier jedoch eine kostengünstige und zuverlässige Lösung für eine breite Basis an Einsatzmöglichkeiten.
Wie werden die vier einzelnen Widerstände im BCN16 33 intern geschaltet?
Im BCN16 33 sind vier diskrete Widerstandselemente auf einem gemeinsamen Substrat untergebracht. Standardmäßig sind diese so angeordnet, dass sie als voneinander unabhängige Elemente über externe Anschlusspins zugänglich sind. Dies ermöglicht eine flexible Beschaltung, sei es einzeln, parallel oder seriell, je nach Bedarf der jeweiligen Schaltung.
Ist das BCN16 33 für hohe Temperaturen geeignet?
Das BCN16 33 ist für einen typischen Betriebstemperaturbereich von -55°C bis +125°C ausgelegt, was für viele elektronische Umgebungen Standard ist. Die maximale Leistung, die jedes einzelne Widerstandselement abführen kann, hängt jedoch stark von der thermischen Anbindung an die Leiterplatte und der Umgebungstemperatur ab. Es ist wichtig, die spezifischen Leistungsgrenzen gemäß dem Datenblatt zu beachten, um eine Überlastung zu vermeiden.
Was bedeutet „SMD-Widerstandsnetzwerk“ im Detail für meine Schaltung?
Es bedeutet, dass Sie nicht vier einzelne Widerstände bestellen und bestücken müssen, sondern nur ein einziges Bauteil. Dies spart Platz auf der Leiterplatte, vereinfacht den Bestückungsprozess und reduziert das Risiko von Bestückungsfehlern. Die interne Verbindung der Widerstandselemente erfolgt auf dem Silizium- oder Keramiksubstrat des Bauteils selbst, was zu einer konsistenteren elektrischen Performance führen kann.
Wie kann ich die Lebensdauer des BCN16 33 maximieren?
Um die Lebensdauer des BCN16 33 zu maximieren, ist es wichtig, die spezifizierten maximalen Leistungs- und Spannungswerte nicht zu überschreiten. Eine gute thermische Anbindung an die Leiterplatte, beispielsweise durch ausreichende Kupferflächen um die Lötpads, hilft, die Wärme effizient abzuleiten und eine Überhitzung zu vermeiden. Auch der Schutz vor extremen Umwelteinflüssen wie Feuchtigkeit oder aggressiven chemischen Substanzen trägt zur Langlebigkeit bei.
